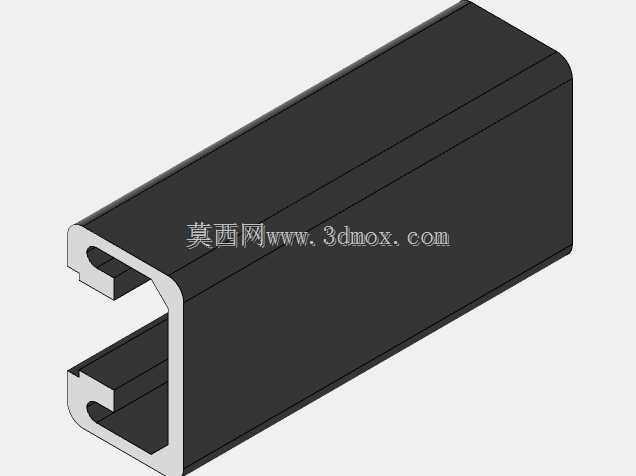

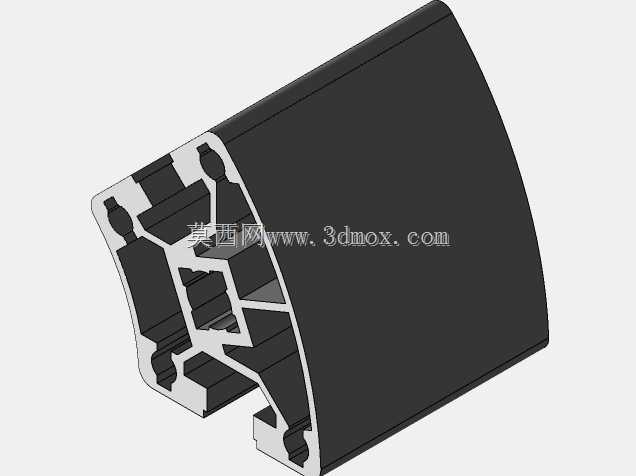

工业铝型材40455060截面结构设计

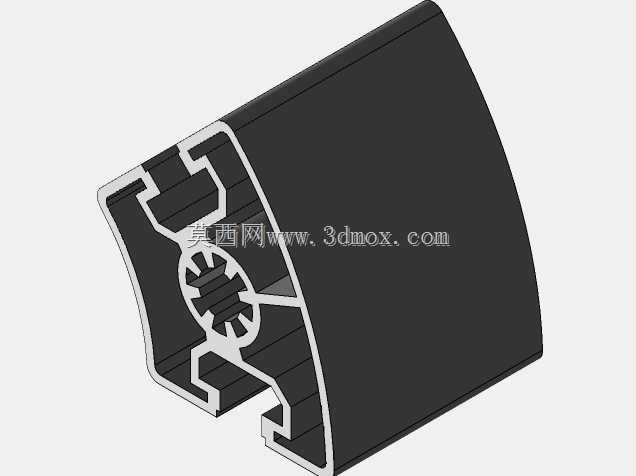

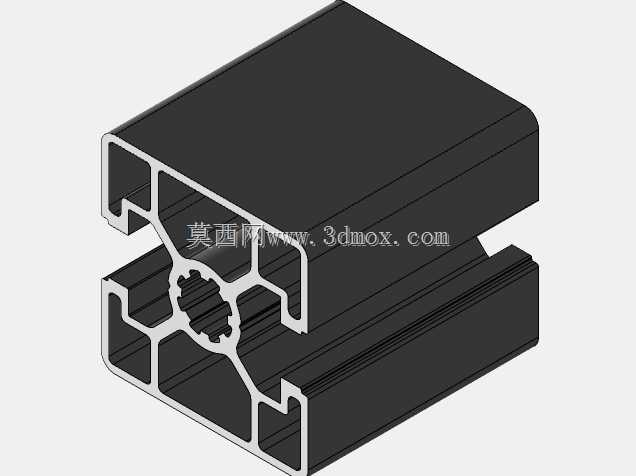

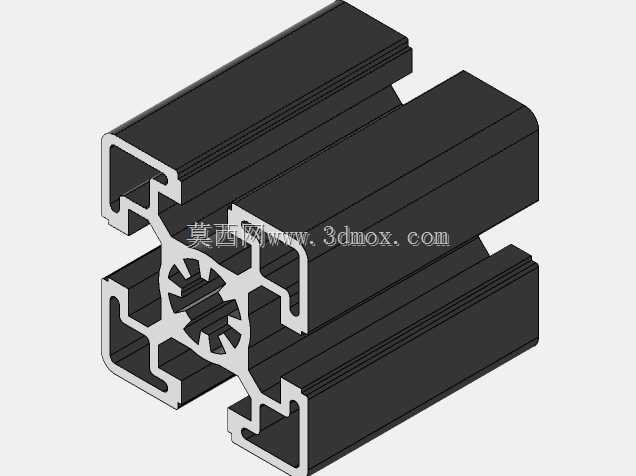

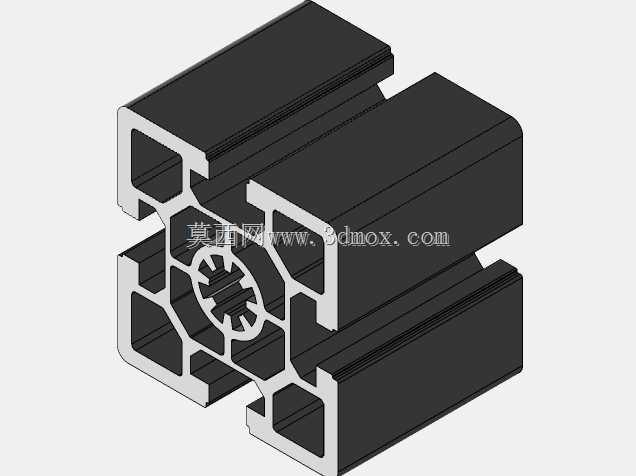

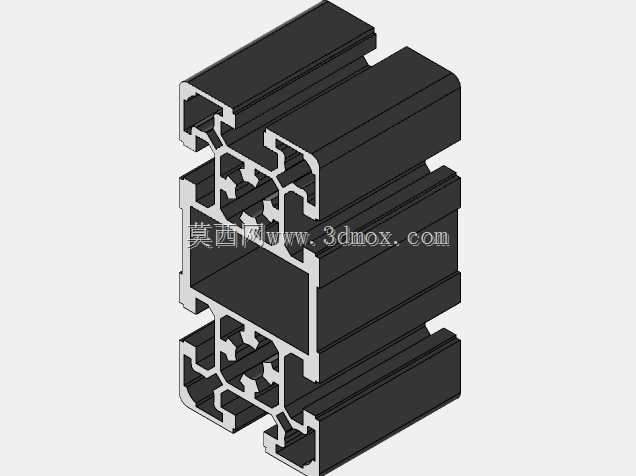

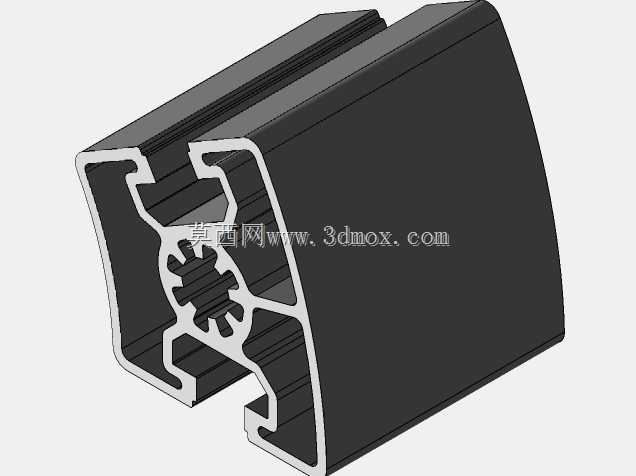

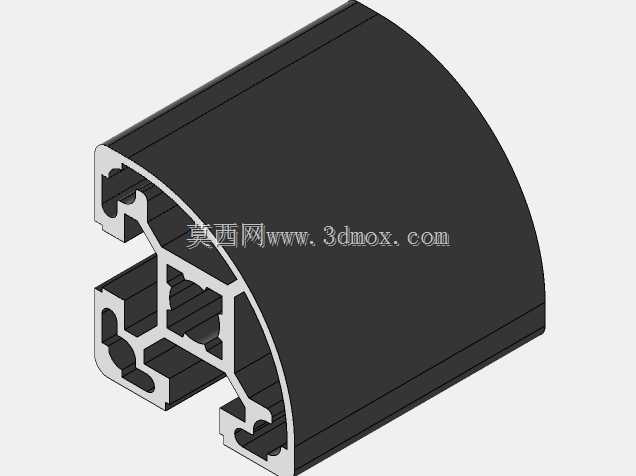

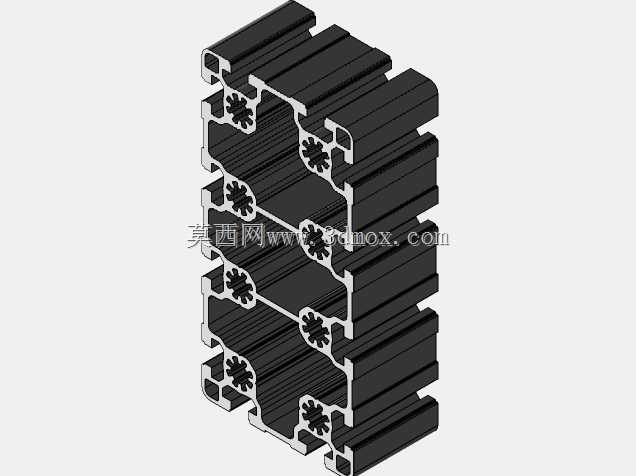

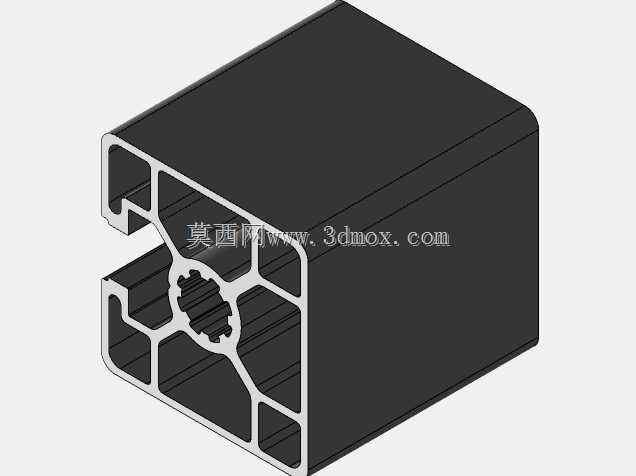

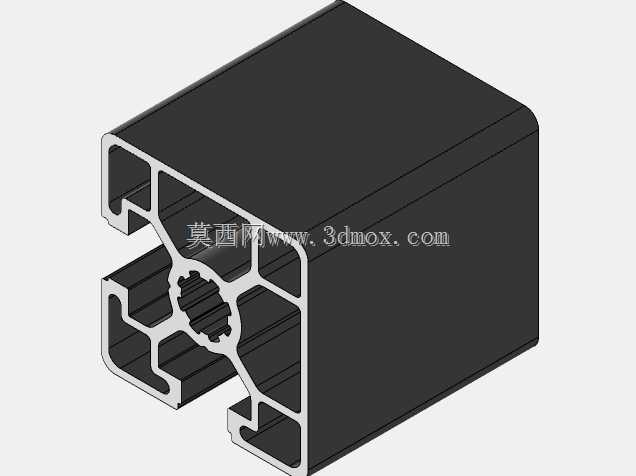

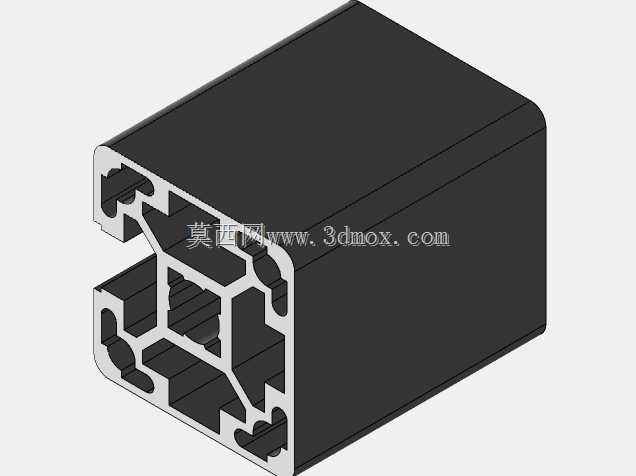

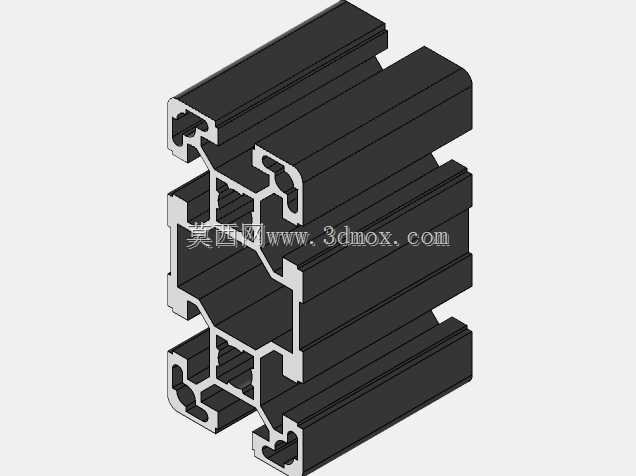

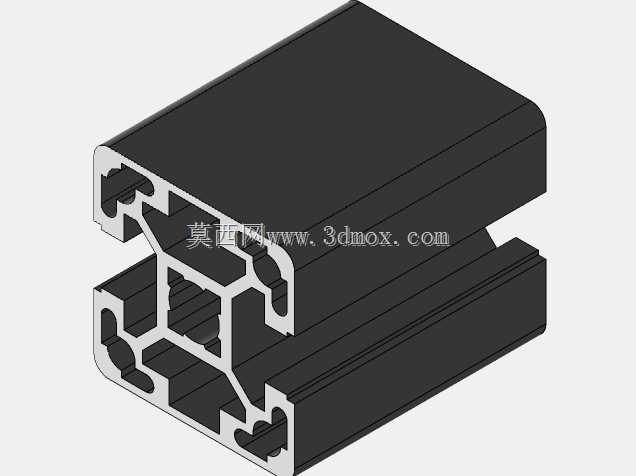

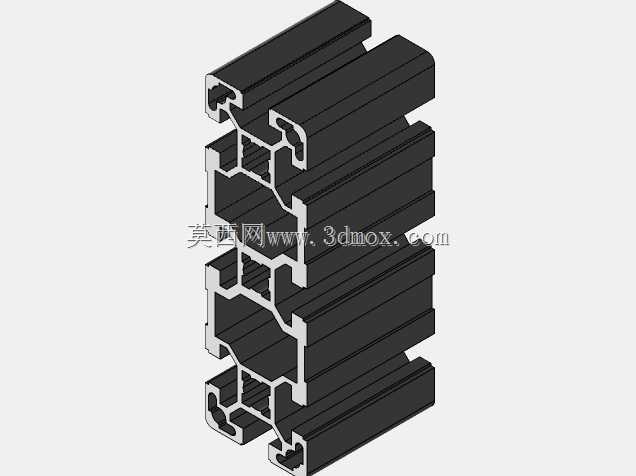

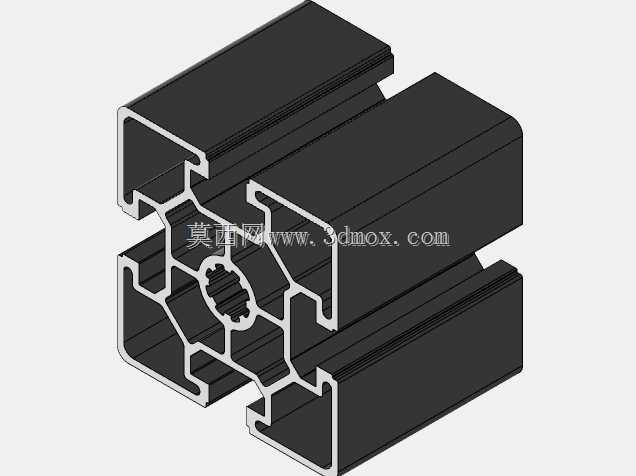

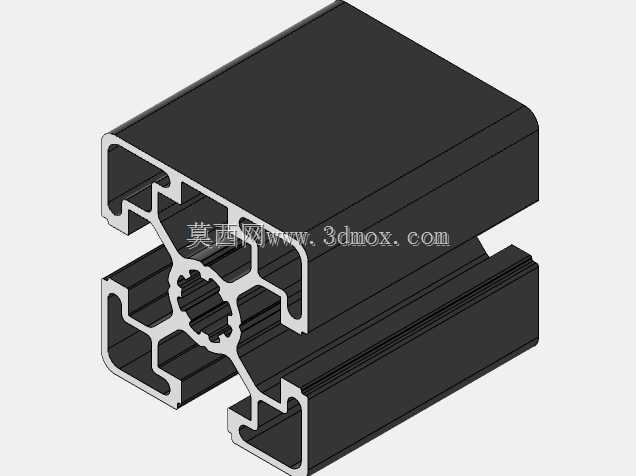

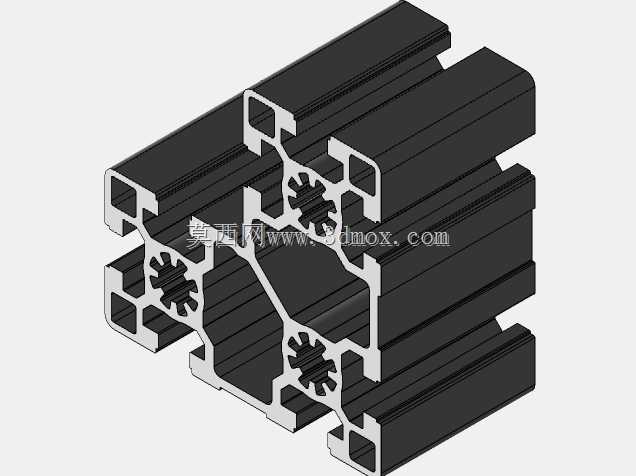

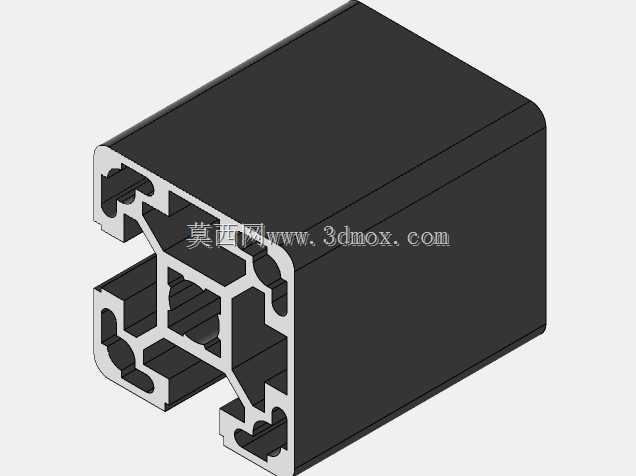

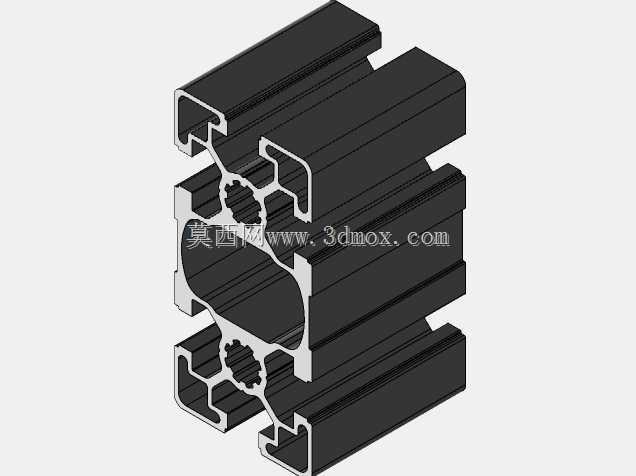

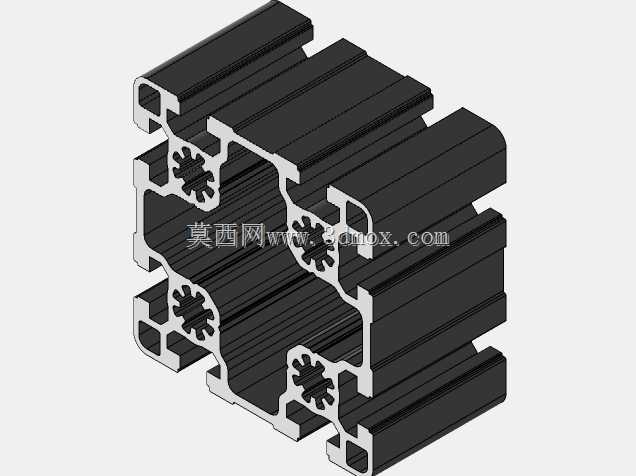

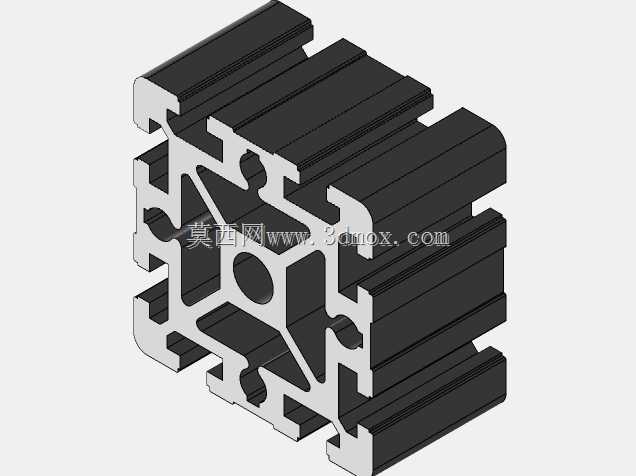

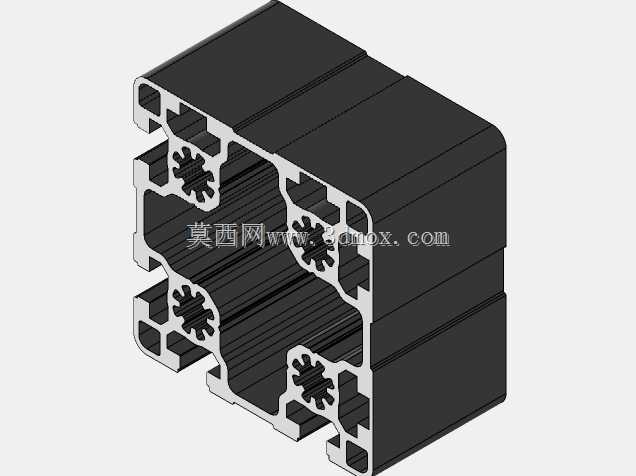

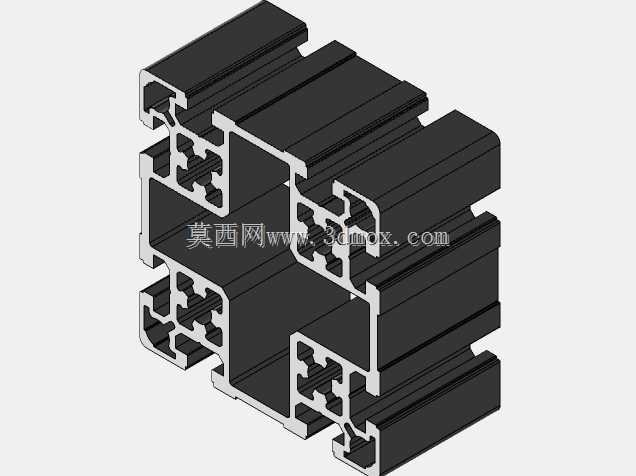

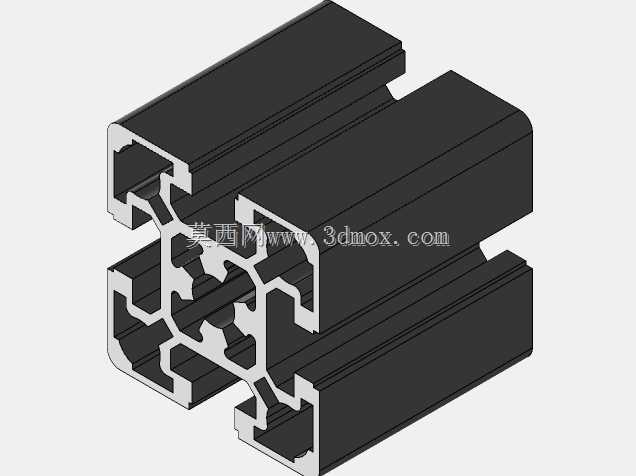

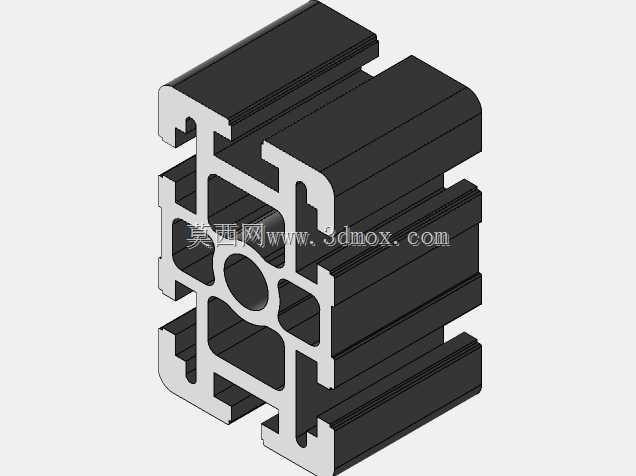

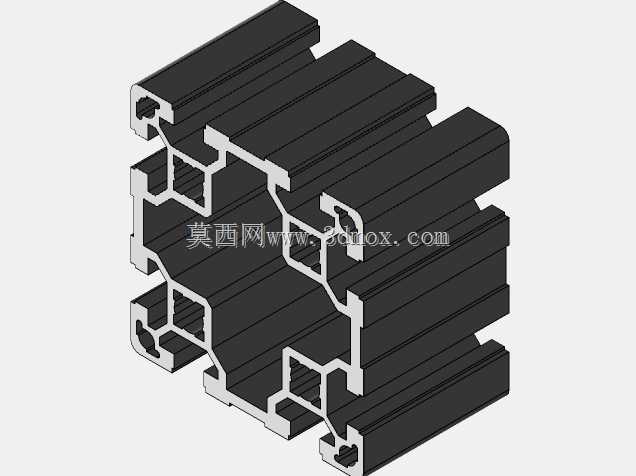

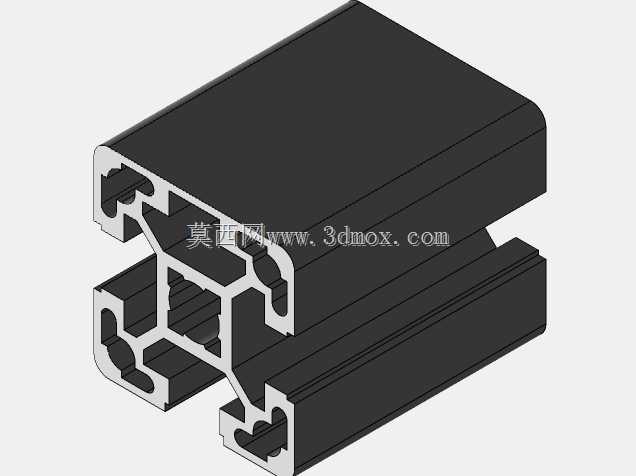

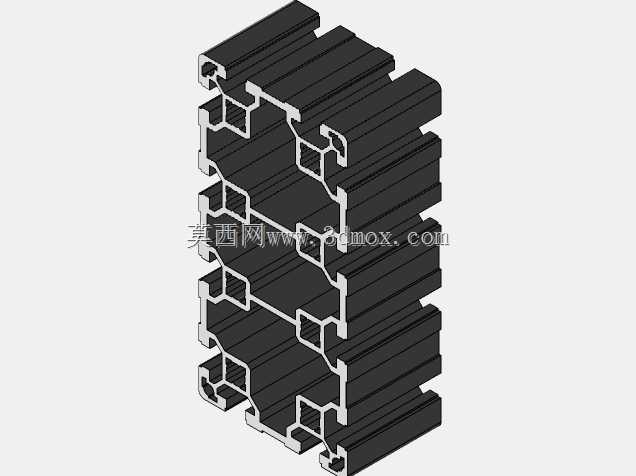

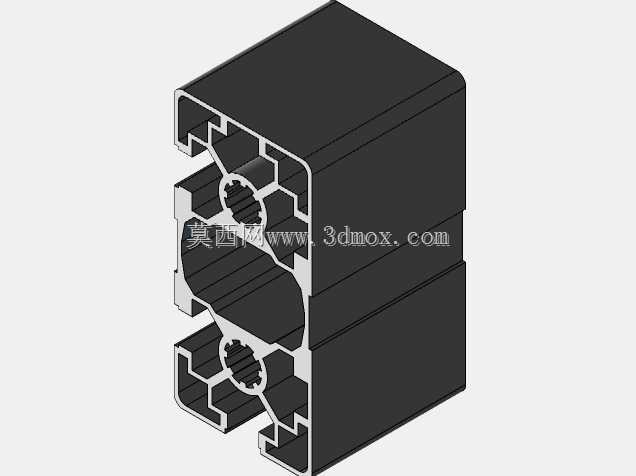

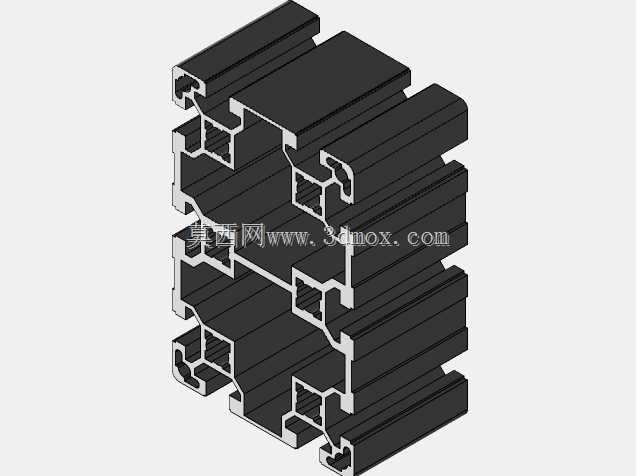

　　该截面属于多槽口复合型工业铝挤压型材，整体外轮廓由40、45、50、60系列尺寸边界组合而成，中心设置花键式内孔，四周分布标准化T型槽，适用于需要较高抗弯刚度与多方向附件安装的设备框架。从实际装配角度看，这类型材常出现在自动化工作站的立柱与横梁交接位置，尤其是设备侧面需要同时安装导轨、拖链支架、传感器安装板和防护门板的场合。单一型材即可承担多个安装面的任务，减少拼接数量，也能降低框架累积误差。

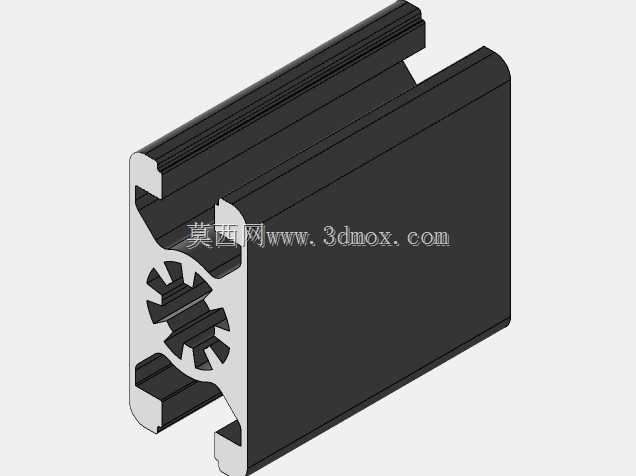

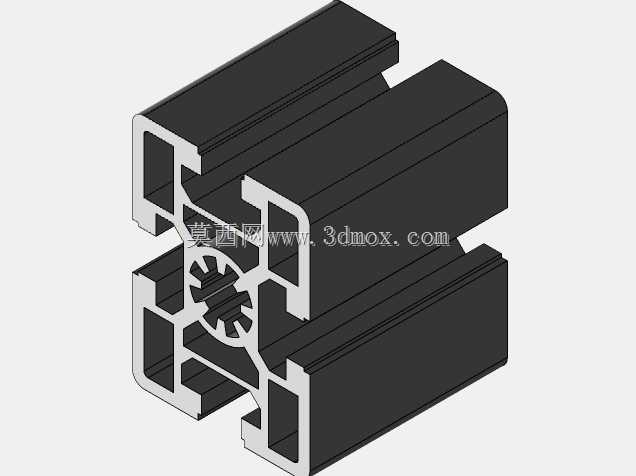

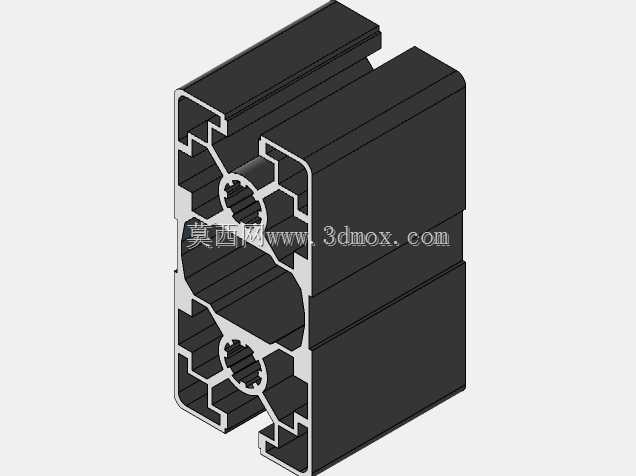

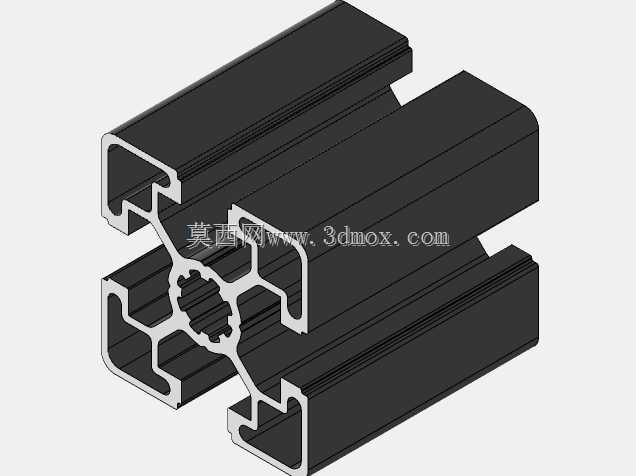

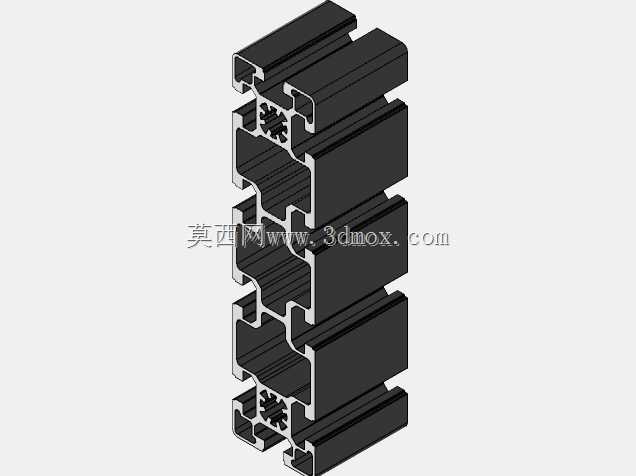

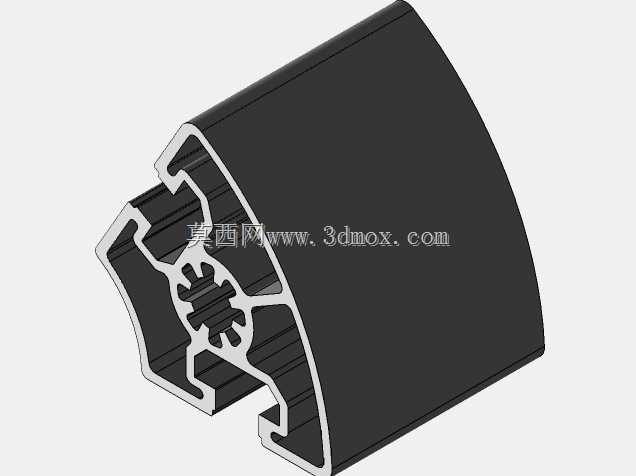

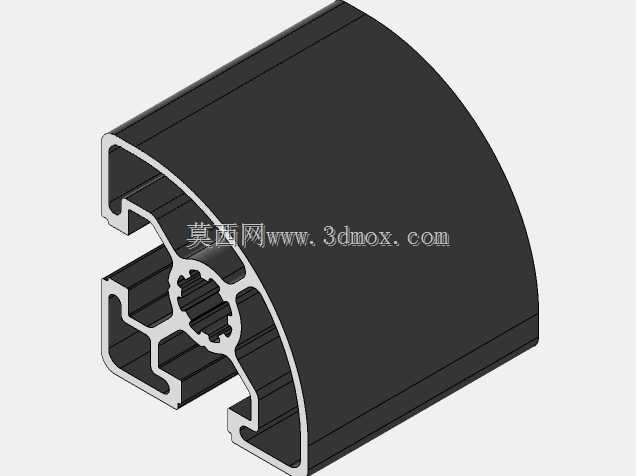

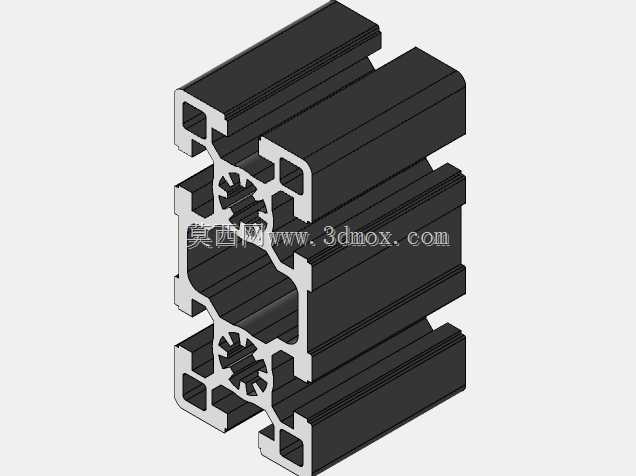

　　中心花键孔并非装饰结构，其作用在于配合内嵌连接件、旋转支撑轴或定制锁紧块。当型材用于可调角度支架、翻转机构或需要沿长度方向定位的组件时，花键齿形能够提供周向止转能力，相比圆孔加顶丝的方式，接触面积更大，受力更均匀，长期运行后不易出现松动。齿形数量与齿距经过匹配，可在标准紧固件基础上实现分级角度调节，适合工装夹具、检测台架以及轻型变位机构。

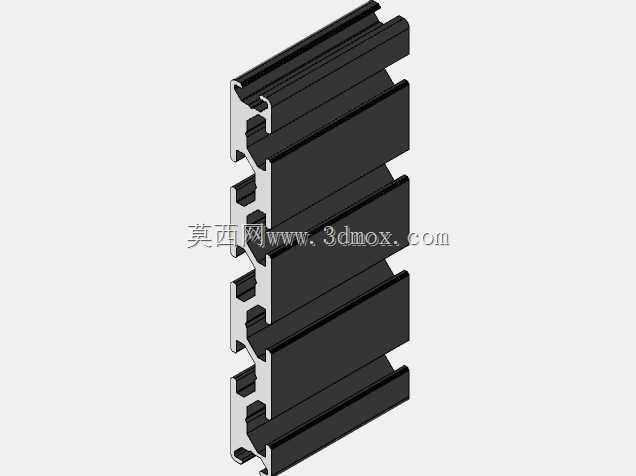

　　四周槽口采用常见工业铝型材槽宽体系，能够兼容标准T型螺栓、弹片螺母、角件和封条。槽腔外侧保留均匀壁厚，既保证挤压成型时金属流动稳定，又在螺母滑入后提供足够的抱紧力。设计时需要注意槽口根部圆角，圆角过小会造成应力集中并增加模具磨损，圆角过大则会减少螺栓头接触面积，影响锁紧可靠性。该截面在槽口与外壁之间设置加强筋，使局部承压能力明显提升，能够承受频繁调整附件位置带来的反复载荷。

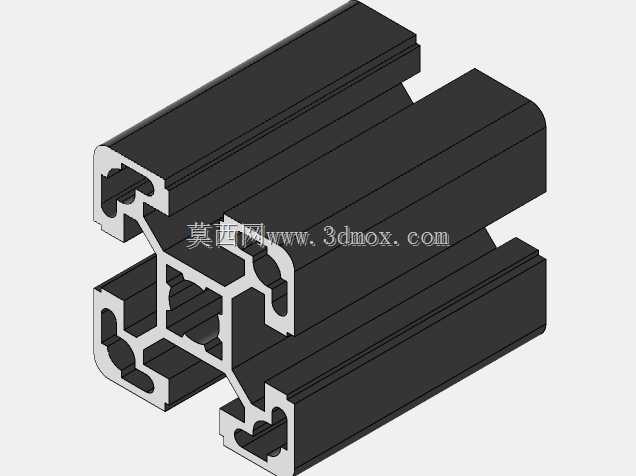

　　外轮廓并非简单矩形，而是通过凹凸台阶形成多个定位面。这些台阶在框架组装时可作为板件、透明护罩或线槽的安装基准，减少额外靠模加工。对于需要铺设电气安装板的设备，台阶面还能让板材嵌入后与型材外表面保持平齐，外观整洁，同时避免螺钉头外露造成安全隐患。型材四个方向均开放槽口，意味着它可以作为四通型连接基体使用，在空间受限的设备内部替代部分焊接件或机加工座。

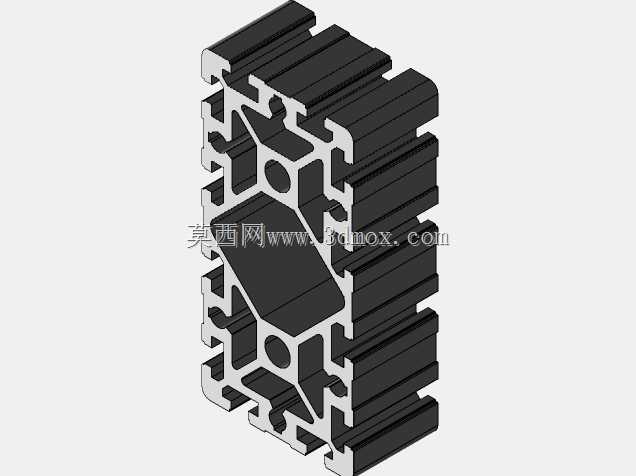

　　从受力角度分析，该截面将材料布置在远离形心的位置，以提高两个主轴方向的惯性矩。中部交叉筋板把大空腔分割为多个封闭区域，提升了抗扭性能；当横梁承受偏载时，筋板能够抑制截面畸变，避免槽口因局部变形而变宽。中心孔在减轻重量的同时保留环形壁厚，兼顾了轻量化与轴向连接需求。若用于长度较大的跨距，可按支撑条件校核挠度，并结合角件、内置连接件或端面连接板提高节点刚度。

　　安装边界方面，选型时应关注型材外接矩形尺寸、槽口中心距以及中心花键孔的配合公差。外部附件若从槽侧装入，需预留螺母滑入空间；若采用端面攻丝或钻孔连接，应避开内部筋板位置，防止加工时打穿空腔或碰到斜筋。与直线导轨、滑块板等精密部件配合时，建议以型材某一外侧机加工基准面作为安装参考，而不是直接依赖未加工的挤压面。对于防护要求较高的设备，可在槽口内安装密封条、平板封条或有机玻璃，形成半封闭腔体，用于布置气管、电缆或传感器线缆。

　　在三维建模过程中，应先绘制完整截面草图，约束外轮廓、槽腔、中心花键和加强筋之间的对称关系，再沿长度方向拉伸。花键齿建议采用阵列方式生成，便于后续修改齿数或调整齿形；槽口圆角与拔模斜度需要统一处理，以符合挤压工艺。若模型用于总装设计，还应建立标准端面、槽口中心线和连接孔参考面，方便快速布置角件、螺栓和跨接型材。这样得到的数字模型不仅用于外观展示，更能直接服务于结构干涉检查、型材下料长度确认和安装工艺规划。
