铝型材直角角槽连接固定组件

　　在工业铝型材框架搭建场景中，直角连接是最常见的节点形式之一，这款角槽连接件正是为解决两根垂直排布铝型材的快速紧固需求而设计。日常做设备机架、安全防护围栏、物料周转台车、检测工装台架时，很多时候无法在型材外侧加装外凸角码，一方面外凸件会占用框架外部安装空间，干涉外围钣金护板、透明亚克力挡板的贴合安装，另一方面外露的紧固件也容易在人员通行时造成剐蹭，这种内嵌式的角槽连接结构就刚好能规避这类问题。

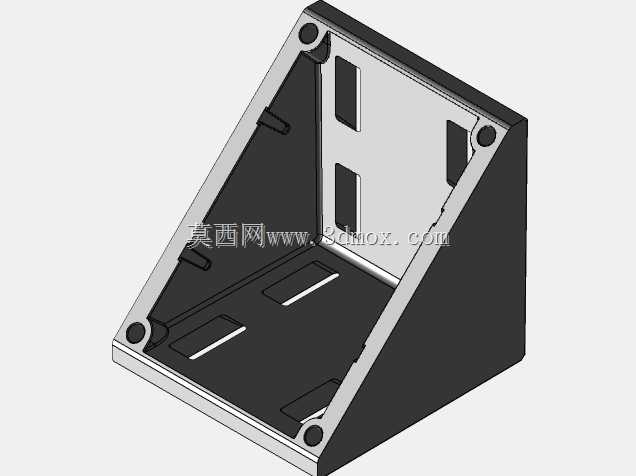

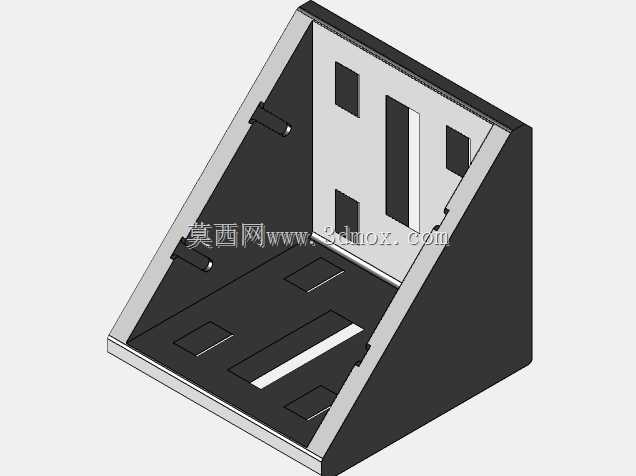

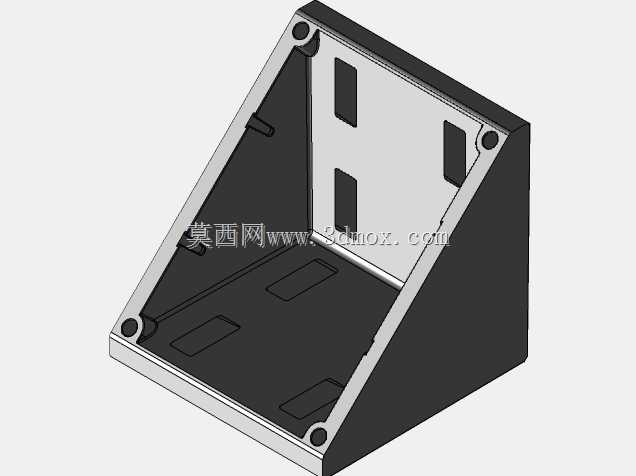

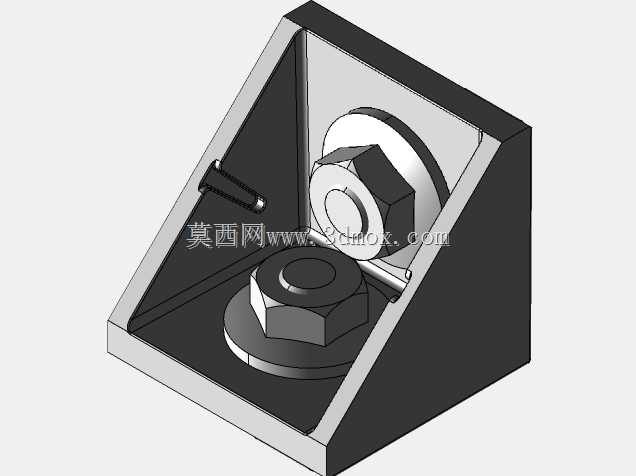

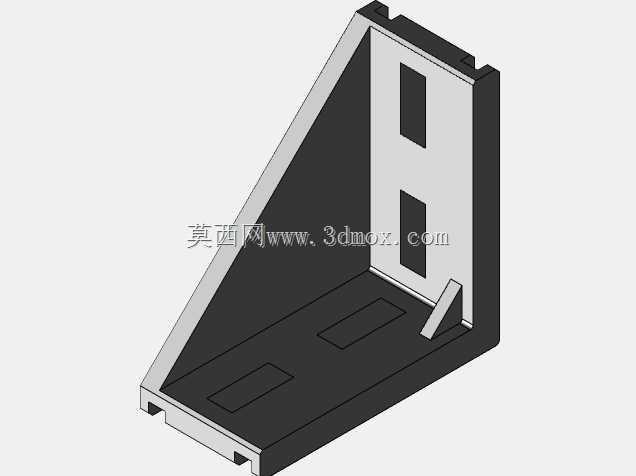

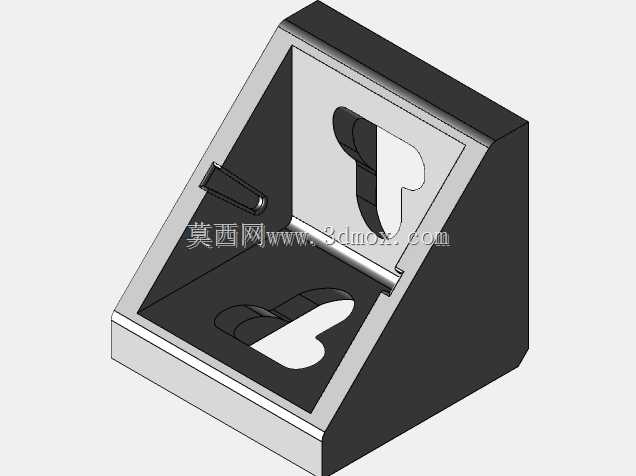

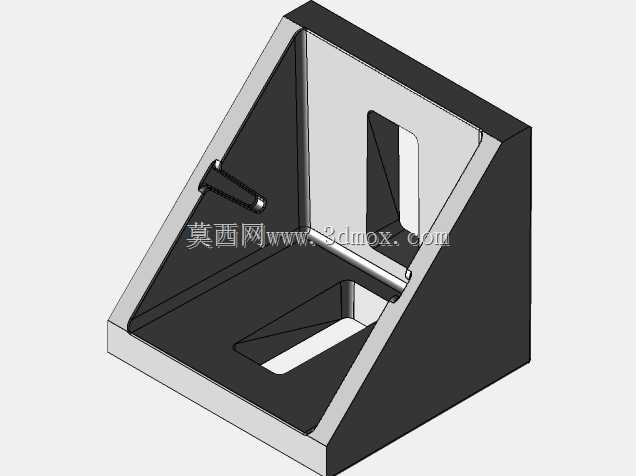

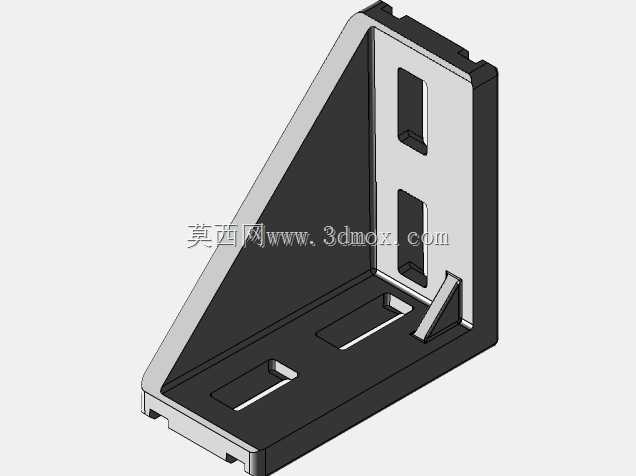

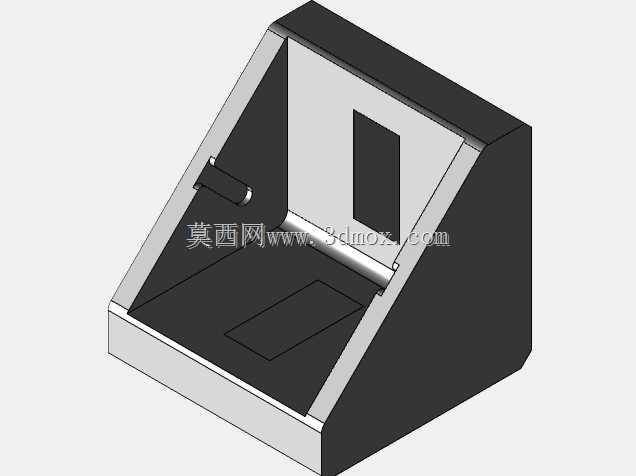

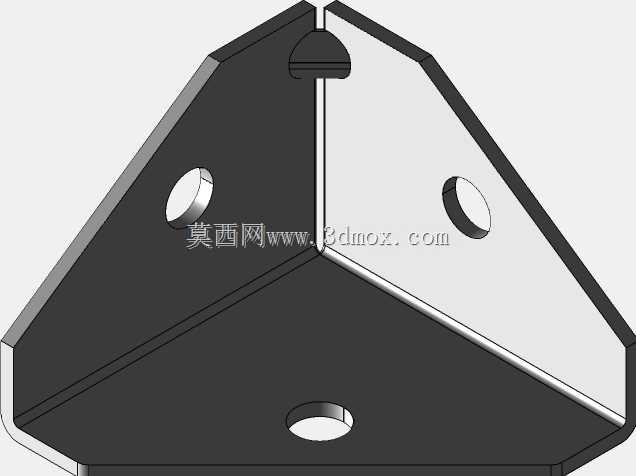

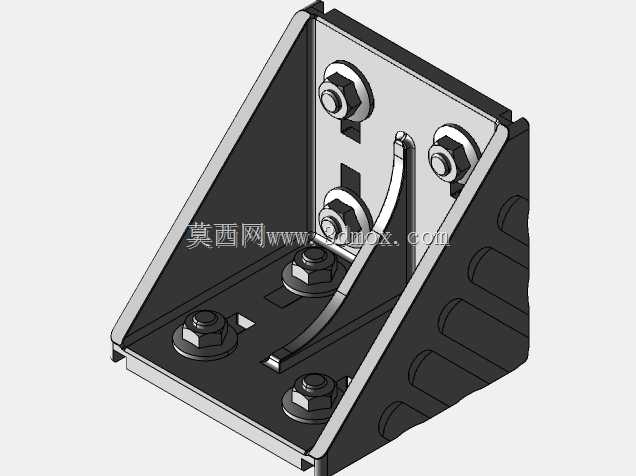

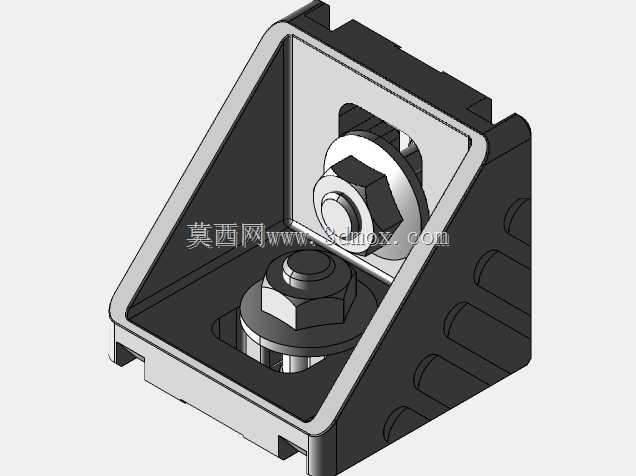

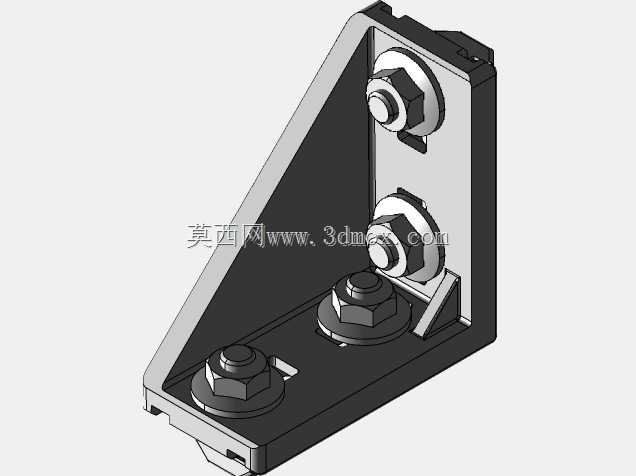

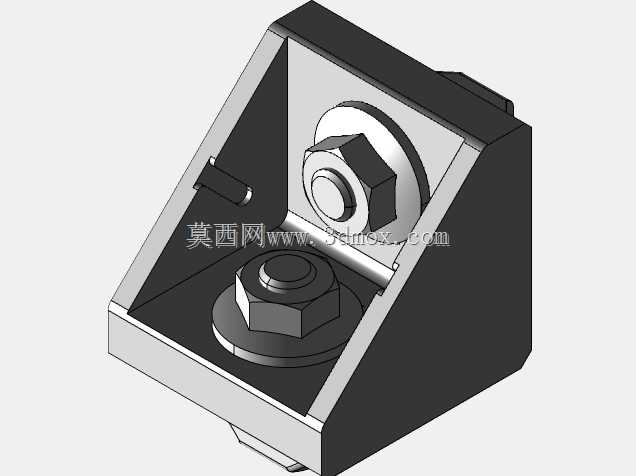

　　从结构细节来看，整个组件包含L型的角件本体、两颗内六角螺栓以及配套的法兰面螺母。角件的两个垂直立面分别嵌入两根垂直铝型材的预置槽道内，螺栓穿过角件的安装孔后，与预置在另一根型材槽内的螺母锁紧，锁紧过程中角件的两个立面会分别贴紧两根型材的槽底基准面，靠静摩擦力与螺栓预紧力共同约束两根型材的相对位移，不仅能限制X、Y、Z三个方向的直线窜动，还能抵消直角节点处的扭转力矩，比普通的弹性扣件连接刚性更强，承受侧向冲击时节点不容易松脱。

　　设计这款连接件时，首先要匹配对应规格铝型材的槽宽、槽深以及中心孔距参数。角件的壁厚需要根据型材的槽腔尺寸做适配，太厚会无法顺利嵌入槽道，太薄则锁紧后容易出现形变，导致直角节点出现虚位。螺栓的头部做了内六角沉位设计，拧紧后螺栓头部不会高出角件表面，完全藏在型材槽腔内部，不会影响型材外部其他配件的滑动安装。法兰面螺母的法兰边直径要大于型材槽道的开口宽度，安装时可以直接顺着槽道滑入预设位置，不需要额外在型材上打孔攻丝，也不用从型材端部预先塞装螺母，后期调整框架结构时，只需要松开螺栓就能滑动调整连接件的位置，改造灵活性很高。

　　实际安装作业时，先把两根待连接的铝型材按直角位置对齐，将角件的两个边分别插入两根型材对应的槽道内，预穿入螺栓和螺母后，先手动拧到螺栓带劲，再用直角尺靠紧两根型材的外侧基准面，确认两根型材的垂直度偏差控制在允许范围内，再用扭力扳手按对应螺栓规格的推荐预紧力分次锁紧，避免单侧锁紧力过大导致角件偏移、型材对位出现角度偏差。和外置的大角码相比，这种内嵌连接方式完成后，框架的外表面完全平整，没有突出的安装结构，后续在框架外侧安装门板、导轨、传感器安装板时，不需要额外做避位切割，板材可以直接贴紧型材表面固定，整体外观也更简洁利落。

　　选型使用时要注意，这类连接件的承载能力和螺栓规格、角件材质直接相关，常规的表面镀锌处理可以满足车间普通工况的防锈需求，在潮湿或者有腐蚀性介质的车间环境使用，可以选择不锈钢材质的版本。如果框架节点需要承受较大的动态载荷，比如输送线的端部机架、振动设备的支撑框架，可以在同一个直角节点的上下两个槽道内各装一套该连接件，成倍提升节点的抗扭和抗剪能力。建模过程中要注意角件的倒角处理，所有嵌入槽道的棱边都要做小尺寸倒角，既方便安装时快速对位插入槽道，也能避免硬挤压划伤铝型材的阳极氧化表面。螺栓和角件的孔位要留合理的间隙，方便安装时微调对位，抵消铝型材本身的槽道位置公差，降低现场装配的难度。
