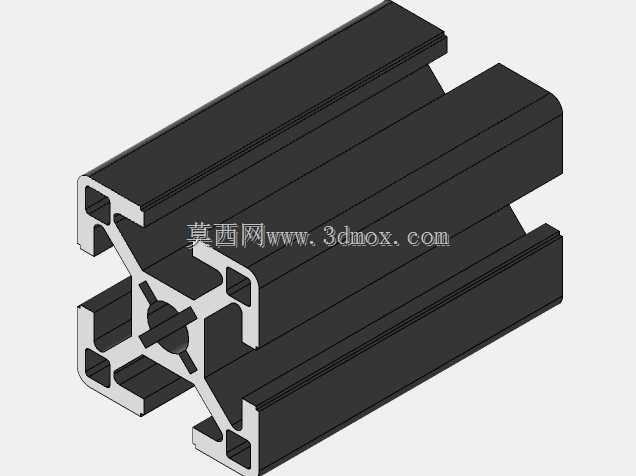

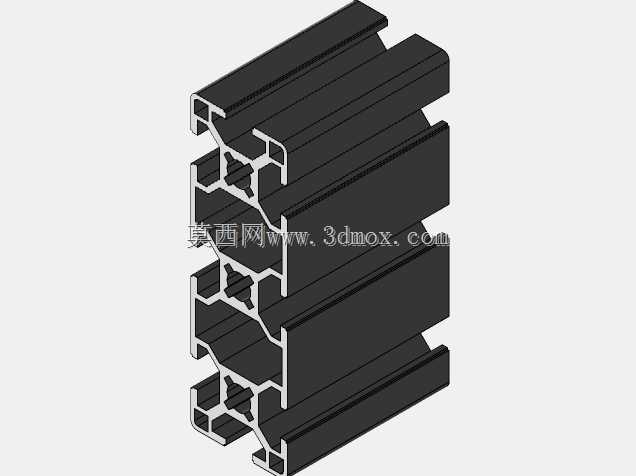

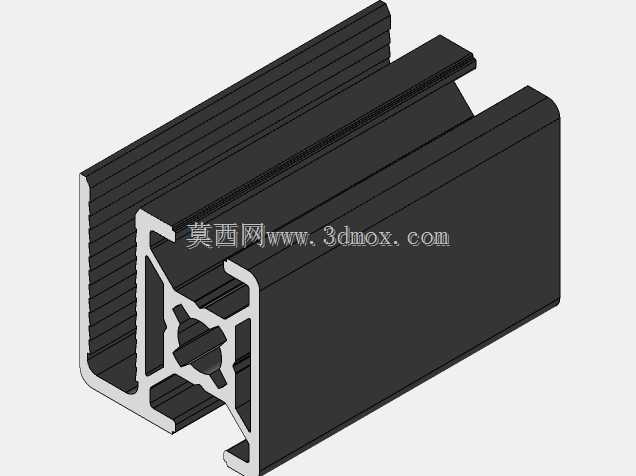

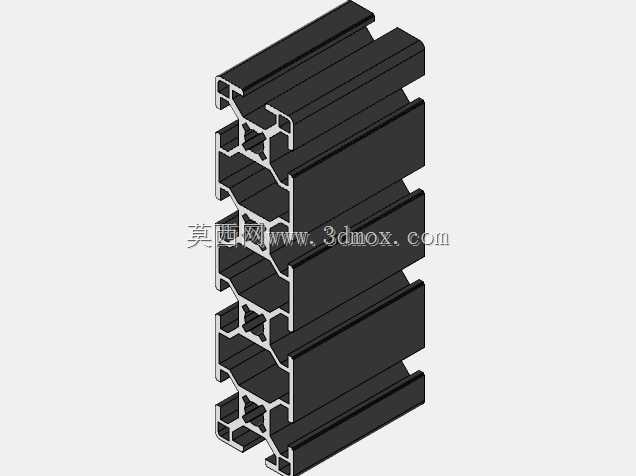

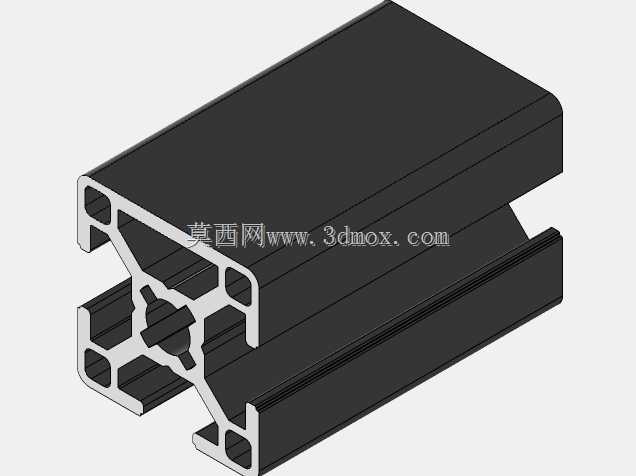

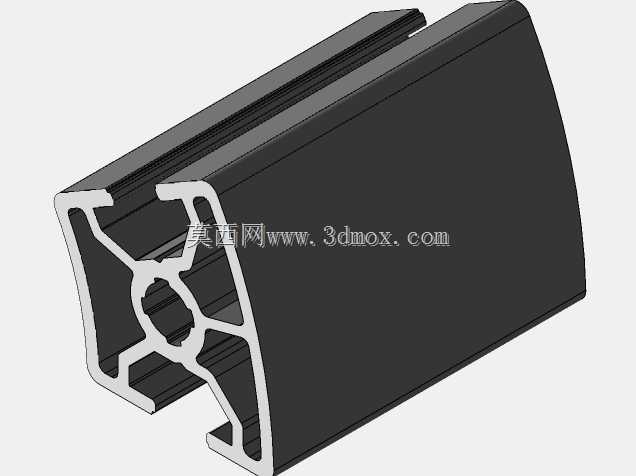

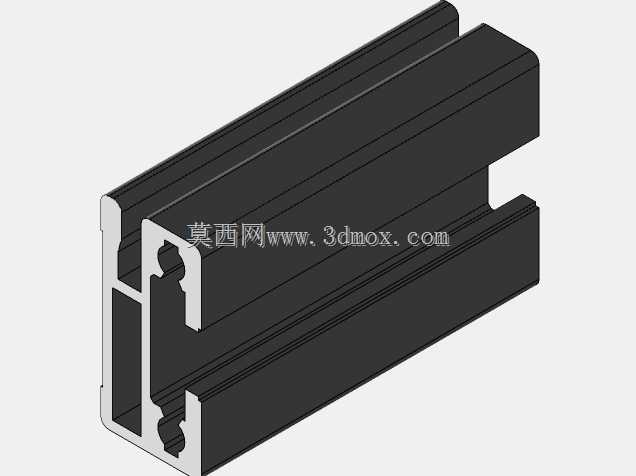

工业铝型材08B-30截面三维结构

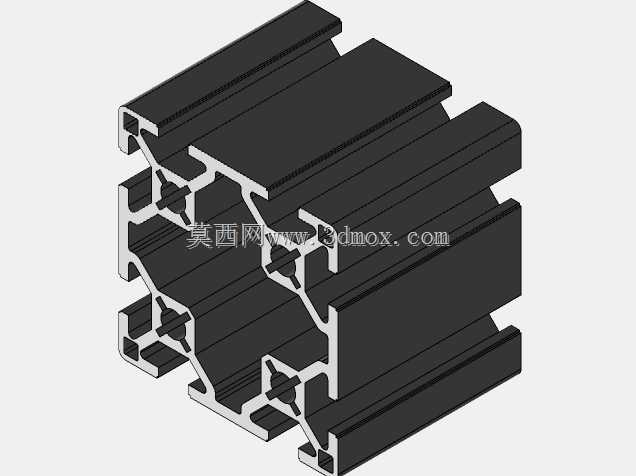

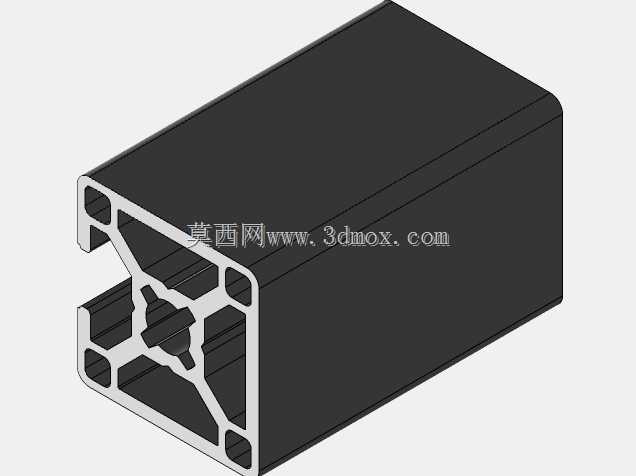

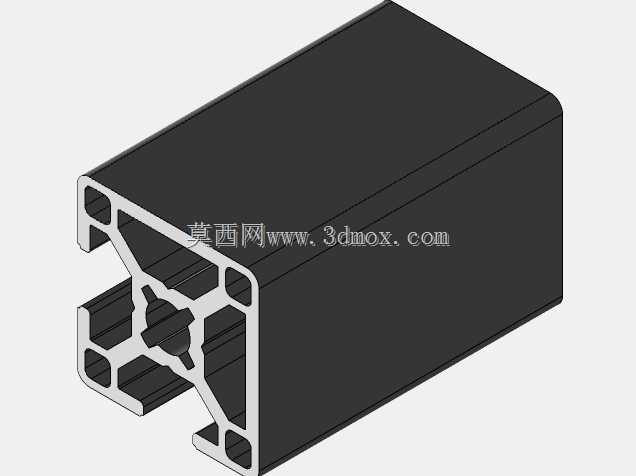

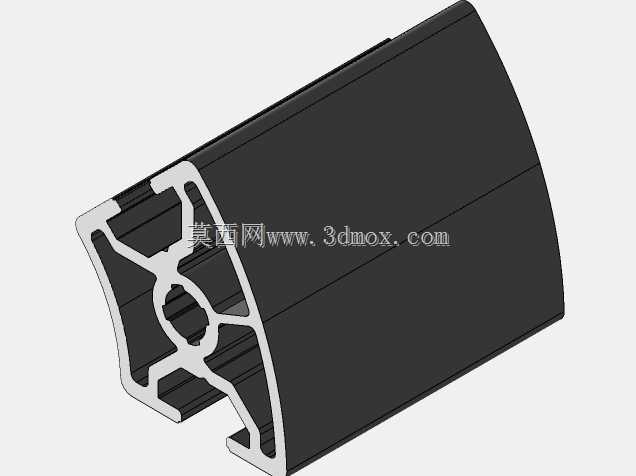

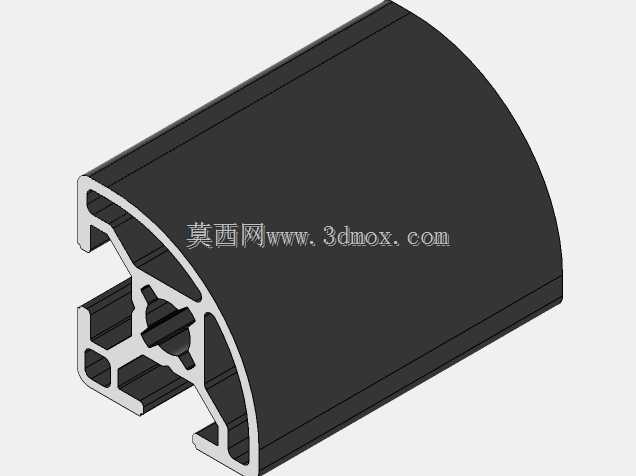

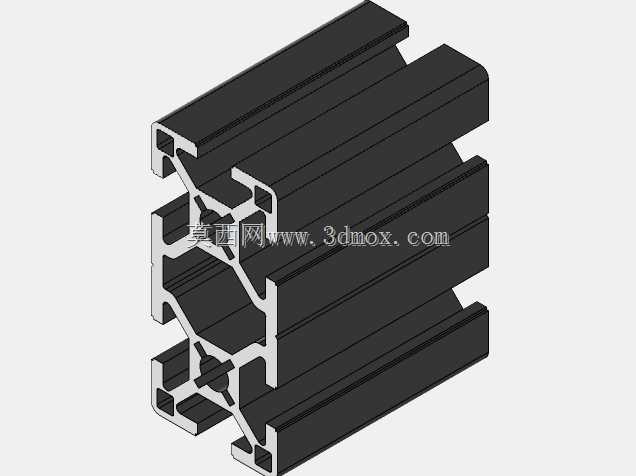

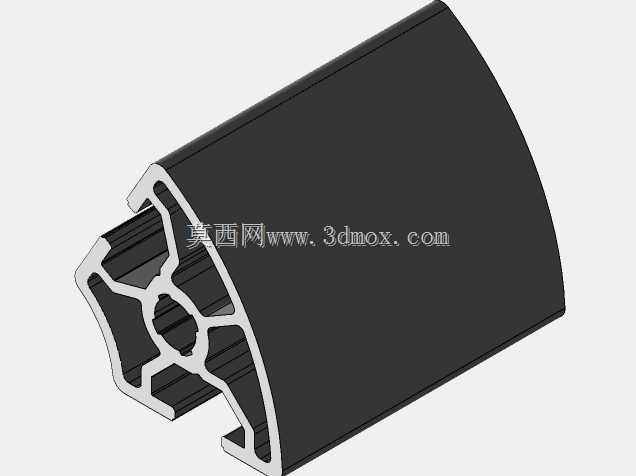

　　该截面属于常见的轻型工业挤压铝型材，整体轮廓近似方形，中心设置十字形加强筋，并在四个方向预留槽口，适合用于构建小型设备机架、检测台支架、防护围栏、物料周转架以及自动化线体旁的辅助定位结构。型材在长度方向上保持等截面，三维建模时通常以草图轮廓沿轴向拉伸完成，重点在于准确还原槽腔、壁厚过渡、圆角和中心连接区域，避免把封闭空腔误建成实体，也不能忽略槽口内用于安装螺母的容纳空间。

　　从实际装配角度看，这类型材的价值不只在于承重，更在于其可重复拆装和灵活扩展。四个侧面的开口槽能够放入T型螺母或弹片螺母，外部连接板、角件、合页、门锁、传感器安装板、拖链支架等附件均可沿槽道调整位置。相比焊接方管，铝型材不需要现场焊接和大面积涂装，裁切后即可组装，后期改线时也能快速拆解复用。对于需要频繁调整工位高度、增加防护门或更换夹具导向的设备，这种截面能够明显缩短装配周期。

　　中心十字筋把内部空腔分成四个区域，既提高了截面的抗弯和抗扭刚度，也控制了材料用量。壁厚并非越厚越好，工程选型时需要结合跨度、载荷方向和连接方式判断：若作为水平横梁承受弯矩，应关注截面惯性矩和支撑跨距；若作为竖直立柱承受静载，则需校核端部连接件的局部承压；若在运动设备上使用，还要考虑振动引起的紧固件松动。槽口边缘的小圆角和内腔过渡圆角对应挤压模具的成型工艺，建模时保留这些细节，有助于后续进行干涉检查和装配模拟。

　　安装边界方面，设计人员应把型材外轮廓、槽口中心线、螺母活动范围以及角件占用空间同时纳入布局。单根型材端部通常需要按照连接方式进行加工，例如端面攻丝用于螺栓拉紧，或在指定位置钻孔、铣槽以容纳连接板。若采用隐藏式连接，还要核对内部连接件在空腔中的旋转和插入路径。槽口宽度决定了可使用的紧固件系列，选错规格会导致螺母无法装入或锁紧后接触面积不足。

　　在三维设计环境中，这类零件常被保存为可配置的标准件，通过改变长度参数快速生成不同规格。装配时不宜只依赖外观贴合，而应建立基准面和配合关系：以型材底面作为支撑基准，以槽口中心线作为附件定位基准，以端面作为长度方向基准。这样在后续调整框架尺寸时，护板、门板、脚杯、铰链等关联件才能同步更新。对于需要导出到其他软件进行校核或加工的场景，截面轮廓的封闭性、倒角尺寸和孔位标注同样重要。

　　该型材还可与直线导轨、滑块、调节脚轮、层板、照明灯具和气动元件组合，形成完整的工作站结构。槽道内可走线，外部可安装透明亚克力板或钣金护罩，使设备外观整洁并具备安全防护功能。在轻载输送线、实验装置、电子装配台和视觉检测支架中，这种截面能够兼顾刚度、重量和装配便利性。建模时若能把截面形状、装配槽、端部加工和常用附件位置一并表达清楚，就能直接服务于材料统计、干涉检查和现场安装，而不是停留在外观展示层面。
