轻量化多孔铰接式机械支撑支架

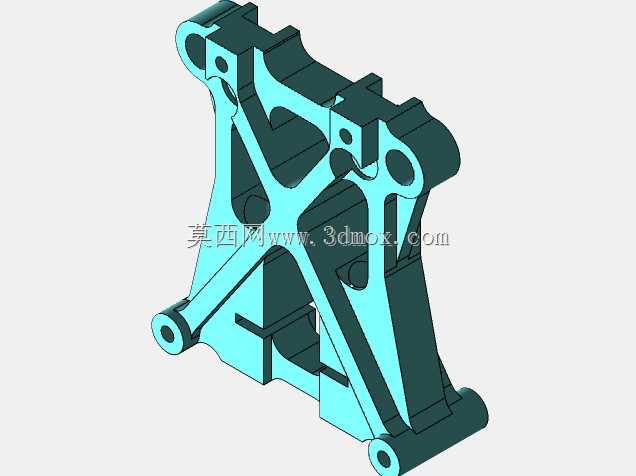

　　在非标自动化产线的工位切换机构、小型检测设备的载具挂载端，这类带多铰接孔的异形支撑件十分常见，它并非单纯承担静态承重，更多是在多连杆联动场景里作为中间传力载体，把驱动端的直线或摆动动作传递到执行末端，同时要在有限安装空间里避让周边的管线、传感器与运动部件。从结构上看，该零件采用双侧立板加中间镂空的构型，两侧板上分布的同轴圆孔是核心铰接点位，不同孔径对应不同规格的销轴与轴承安装需求，底部两个同轴孔用于和固定基座铰接，上部的孔位则连接摆动臂或驱动连杆，中部大面积的镂空并非随意去除材料，而是在拓扑优化思路下完成的：先根据实际受力路径划定材料保留区域，把非受力区的实体材料切除，既降低整体自重，也减少了零件加工时的材料去除量，

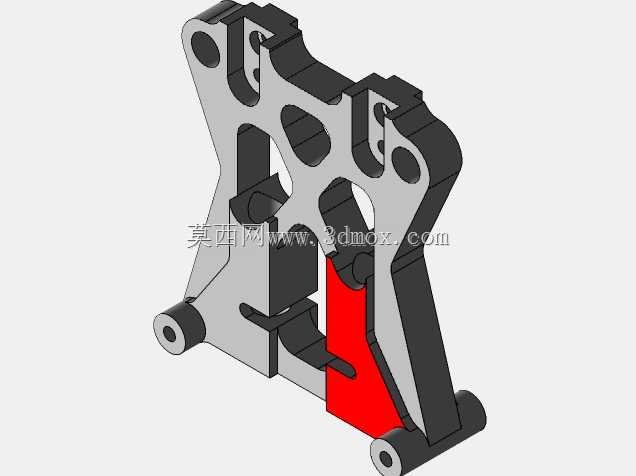

　　同时镂空区域还可作为走线通道，让设备内部的传感器线缆从支架中部穿过，避免运动过程中管线被剐蹭拉扯。零件中部突出的红色区域是定位贴合面，该面在装配时会和相邻的限位块或阻尼件接触，用于约束支架的极限摆动角度，防止连杆机构过位运行造成磕碰，这个面的平面度与位置度直接决定整个连杆机构的行程精度，建模时需要和相邻配合件做匹配校验，预留合理的接触间隙，避免运动中出现卡滞。从安装边界来看，该支架的整体外轮廓要适配安装工位的预留空间，底部铰接孔的中心距决定了基座的安装孔位布局，上部各孔的相对位置则直接影响连杆机构的传动比与运动轨迹，设计时需要先在装配体里模拟整个运动周期，确认支架在两个极限摆动位置都不会和周边的设备钣金、电气元件发生干涉，

　　再反向细化各部位的壁厚与圆角。零件的壁厚采用渐变设计，在铰接孔周边受力集中的区域适当加厚，保证销轴压装或轴承装入后不会出现孔壁变形，而在远离受力点的镂空边缘则做减薄处理，同时所有转角处都设置了过渡圆角，避免应力集中导致零件在长期交变载荷下出现开裂。这类支撑件通常采用铝合金或高强度工程塑料制作，若用于有一定载荷的工业场景，多选用6061铝合金经数控铣削加工，铰接孔内可根据需求压入自润滑轴承或钢套，提升铰接部位的耐磨性能；若用于轻量化的桌面级设备，也可采用3D打印制作，但需要对孔位做后处理保证同轴度。在三维建模过程中，要优先保证各铰接孔的同轴度与孔位间距精度，先绘制双侧板的轮廓草图，通过拉伸生成基础实体，再利用拉伸切除完成中部镂空，

　　最后对所有锐边做倒角或圆角处理，建模阶段就要同步考虑加工工艺性，比如镂空区域的刀具进出空间、孔位的加工可达性，避免出现无法铣削的封闭内角。实际应用中，这类支架常出现在小型工件的翻转机构、检测探头的姿态调整组件、轻工设备的联动门体结构里，它的存在替代了传统的整块式支撑座，在满足传力与铰接需求的前提下，大幅压缩了结构占用空间，也让整个联动机构的动态响应速度更快，因为自重降低后，驱动端需要克服的惯性力随之减小，设备运行的平稳性也能得到提升。设计时还要注意不同铰接孔的公差匹配，转动配合的孔位选用间隙配合，固定安装的孔位则可选用过渡配合，根据实际装配需求调整公差带，同时要校核零件在最大载荷下的变形量，保证支架受力后的弹性变形处于机构允许的误差范围内，不会因变形导致铰接点卡滞或传动精度丢失。
