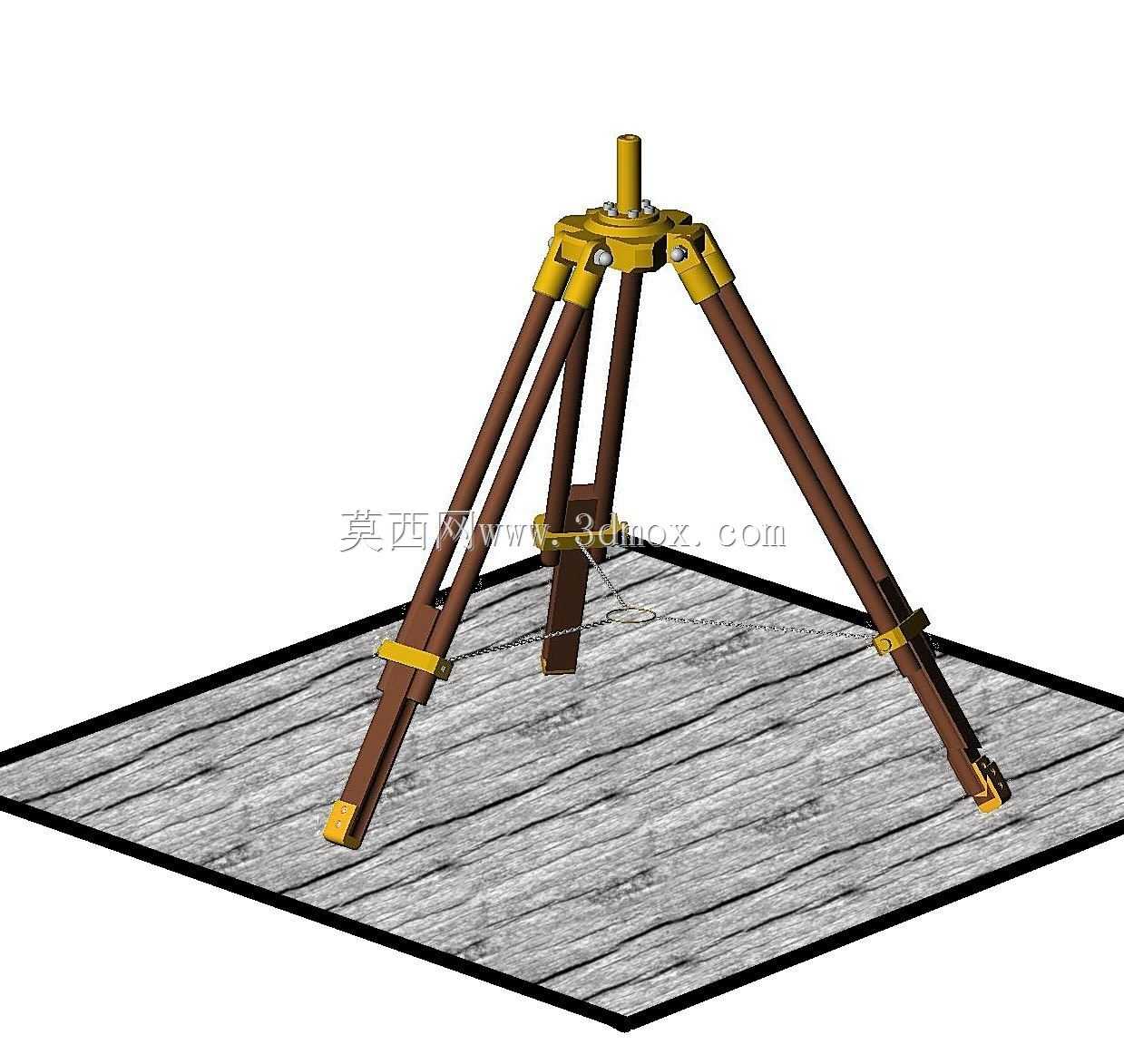

木质三脚架测绘仪器支撑结构

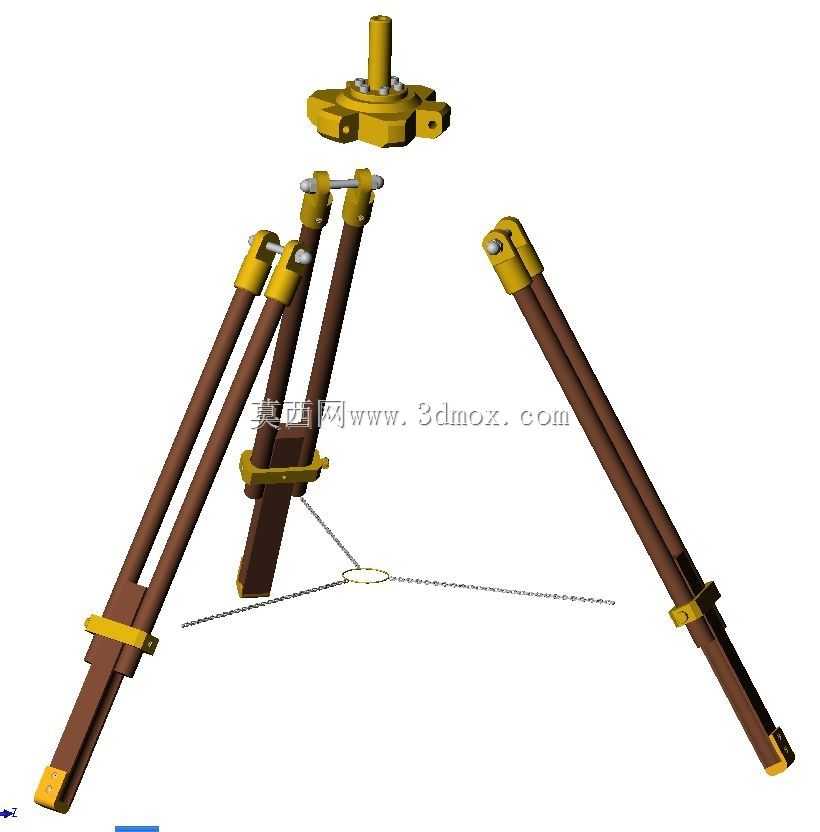

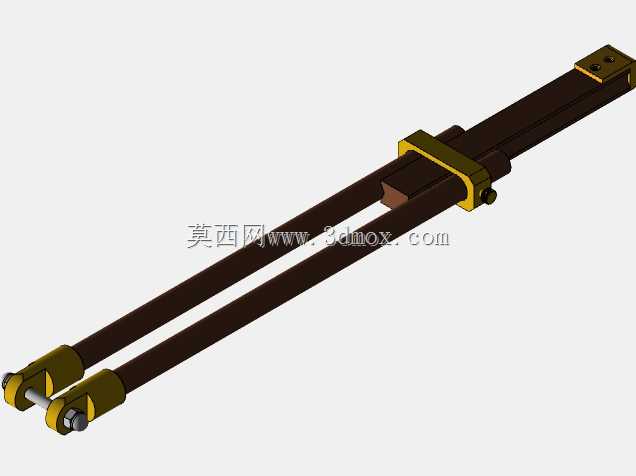

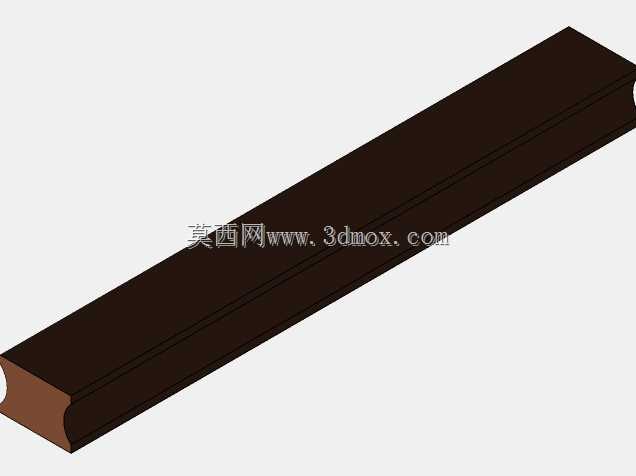

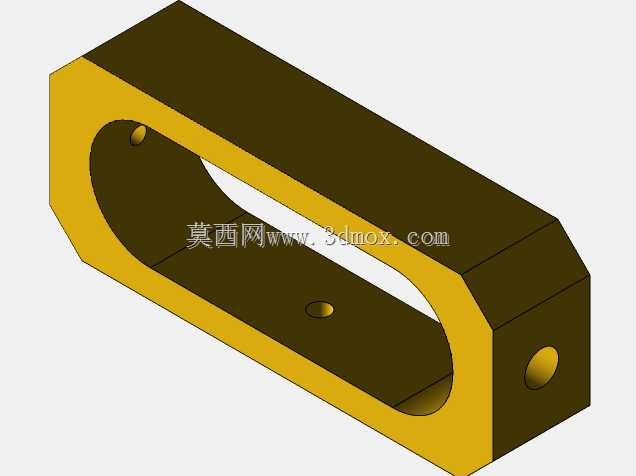

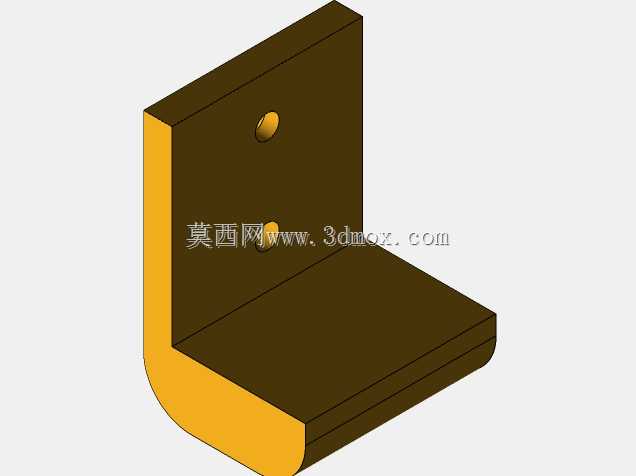

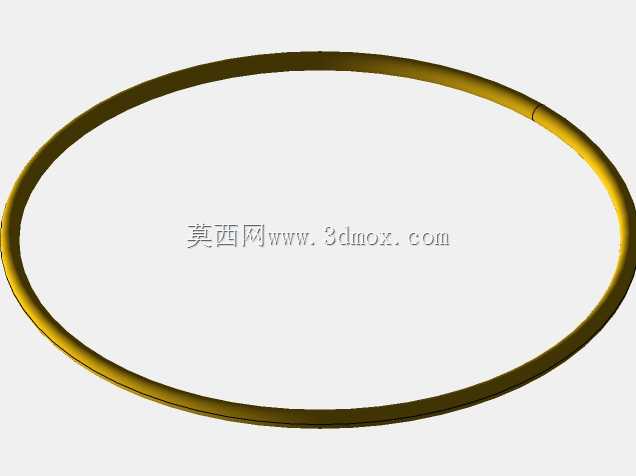

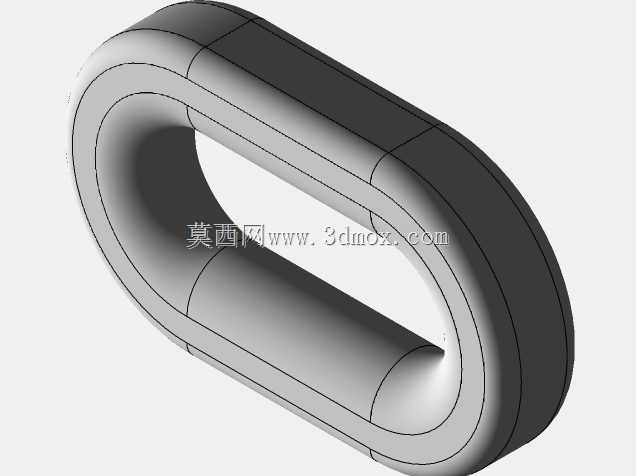

　　这套支撑结构的核心作用是为测绘、观测类仪器提供稳定的架设基准，常见于地形测量、工程放样、户外光学观测等场景，作业时需要在不平整的泥地、碎石面、木质平台甚至浅草区域快速调平，抵消地面起伏带来的基准偏差。三根支腿采用向外张开的三角布局，整体支撑范围在架设完成后形成直径约一米左右的接地多边形，顶部安装盘的中心高度可在支腿收展过程中连续调整，最低可贴近地面完成低点位观测，最高可适配站立操作的仪器视高，支腿完全收拢后整体长度控制在便携范围内，可直接背负或随车携带。支腿主体采用实木型材加工，每根支腿由两根平行木方通过中部金属箍件锁紧，既保留了木质材料吸震、低温环境下不冰手的优势，又通过双梁结构提升了抗侧向弯折的能力；

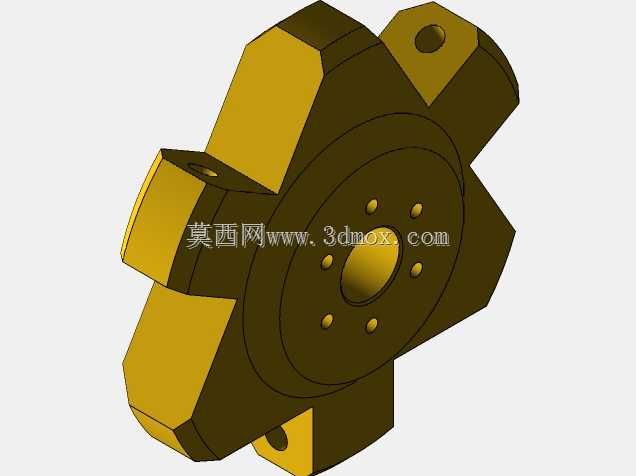

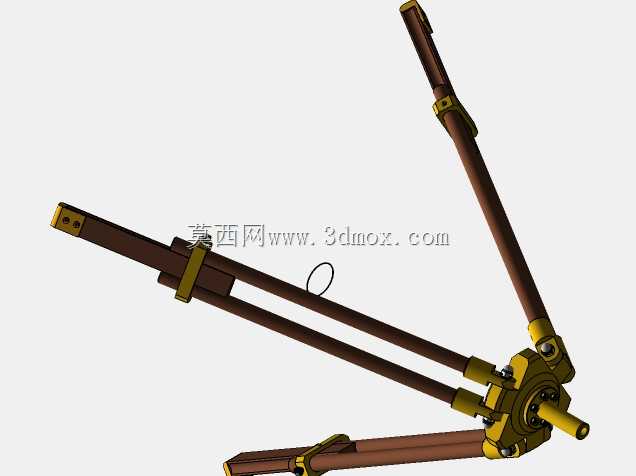

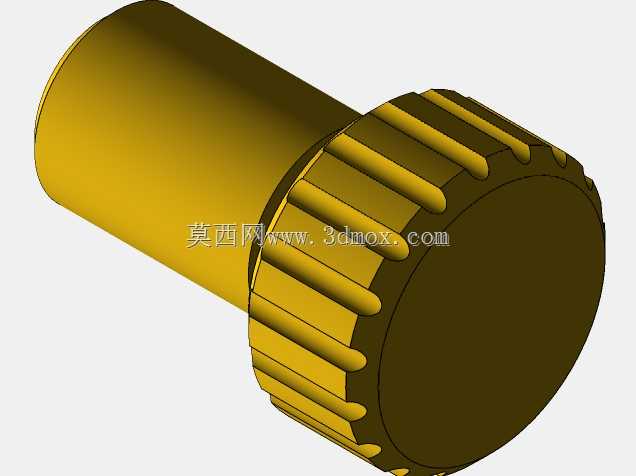

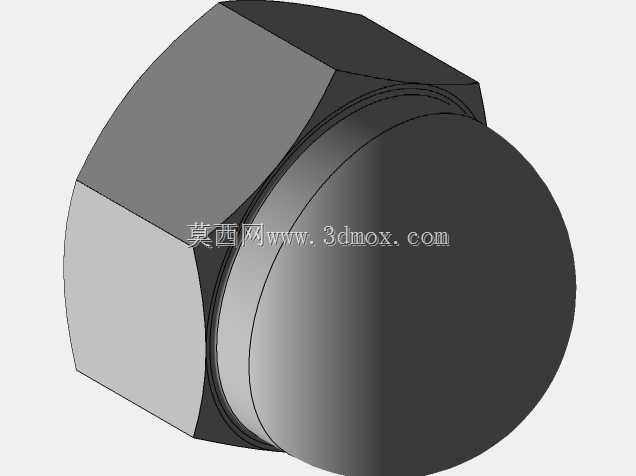

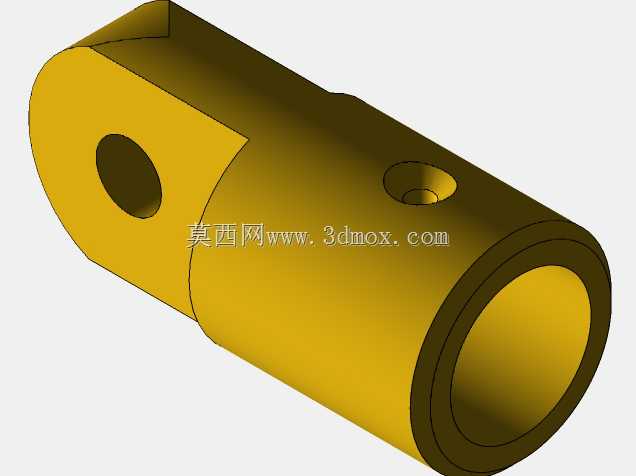

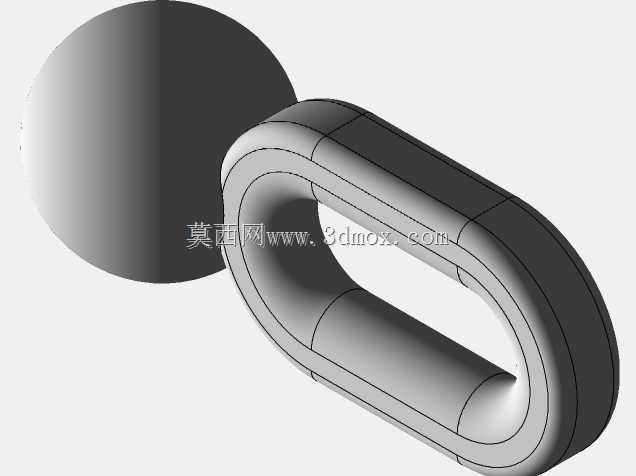

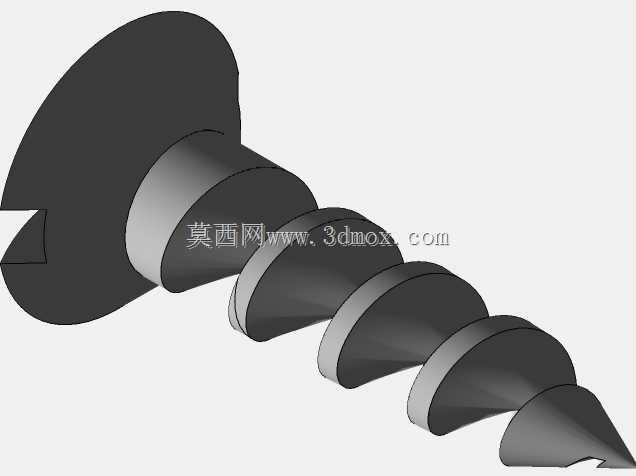

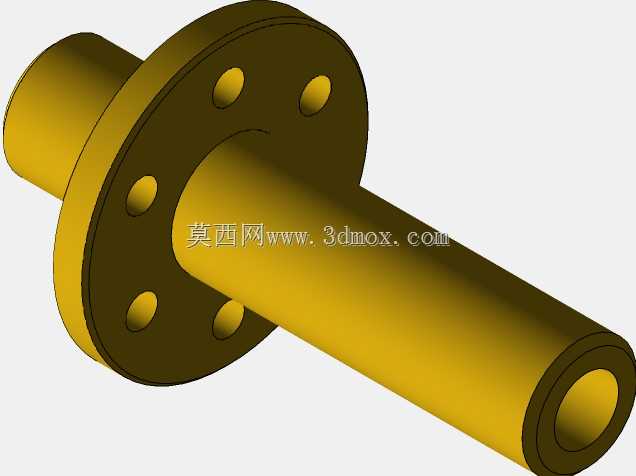

　　支腿与顶部连接座之间采用铰接结构，铰接轴处设置了阻尼锁紧件，张开角度可在0至60度范围内任意锁定，遇到斜坡作业时可单独调整某一根支腿的张开量，让顶部安装盘始终保持水平状态。支腿下端设计了可伸缩的金属尖脚，尖脚表面加工有刻度标识，粗调阶段可直接拔出尖脚插入松软土层，硬地面作业时可收回尖脚依靠端部橡胶垫防滑，伸缩段通过侧面的翼形螺钉锁紧，无需额外工具即可完成长度微调。顶部连接座采用铸铝材质加工，中心设置标准安装螺柱，可直接匹配经纬仪、水准仪、小型测距仪等设备的底部接口，连接座内部预埋了金属锁紧螺母，避免反复拆装仪器时出现螺纹滑牙；连接座与三根支腿的铰接点均匀分布在同一圆周上，受力可直接沿支腿轴线传递到地面，不会在连接座内部产生附加弯矩。

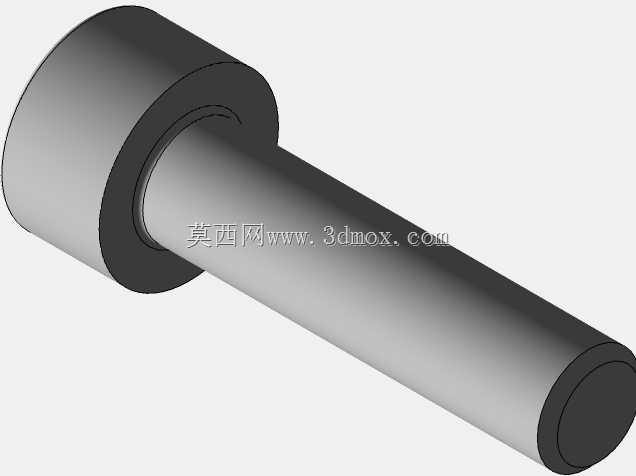

　　整套结构没有复杂的传动部件，所有锁紧位置均暴露在可视范围内，野外作业时如果进沙进灰可直接擦拭清理，木质支腿表面做了浸油处理，长期在潮湿环境下使用也不易出现变形开裂；设计阶段优先考虑了无工具维护的需求，所有铰接销轴都采用开口销限位，现场出现松动可直接用随手工具紧固，不需要返厂拆解。从建模逻辑上看，每根支腿都采用参数化草图驱动，修改支腿长度、张开角度、尖脚伸缩量时，顶部安装盘的高度和接地范围会自动更新，设计人员可快速验证不同作业姿态下的结构干涉情况，也能直接导出工程图用于木工加工和金属件的外协生产。
