手持式气动吹尘清洁工具结构设计

　　该模型呈现的是一种常见的手持式气动清洁工具，整体采用笔式细长布局，适合在装配工位、维修台面、机加工设备周边以及电子组装线上完成局部吹扫作业。其核心作用是利用压缩空气形成高速射流，清除工件表面、型腔缝隙、导轨面、夹具定位面或操作人员手边的切屑、粉尘、水渍与零散杂物。相比固定式吹扫装置，这种手持结构能够随作业位置灵活移动，操作者可根据污渍位置和工件姿态调整喷射角度，在狭窄空间内具有较好的可达性。

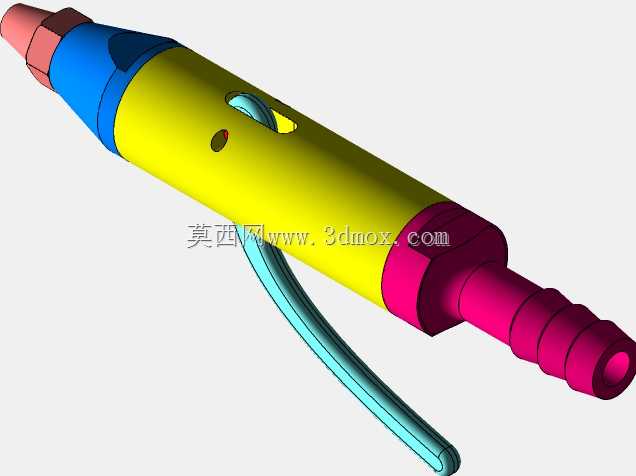

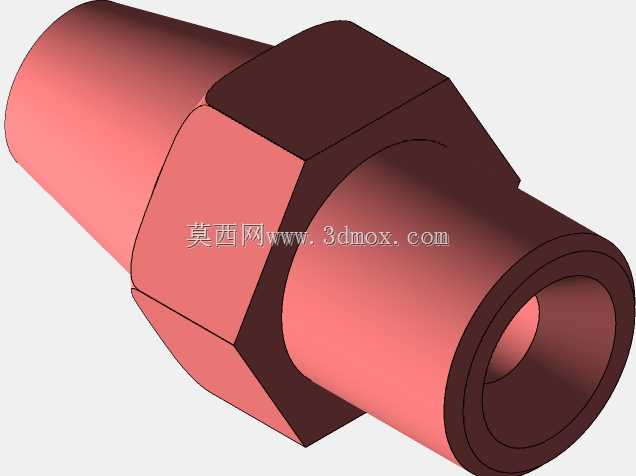

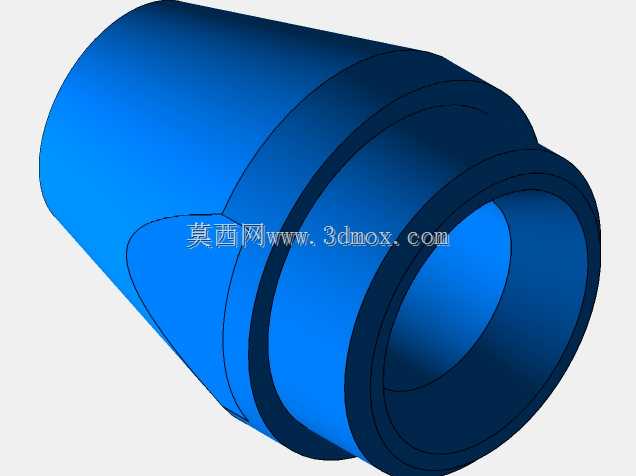

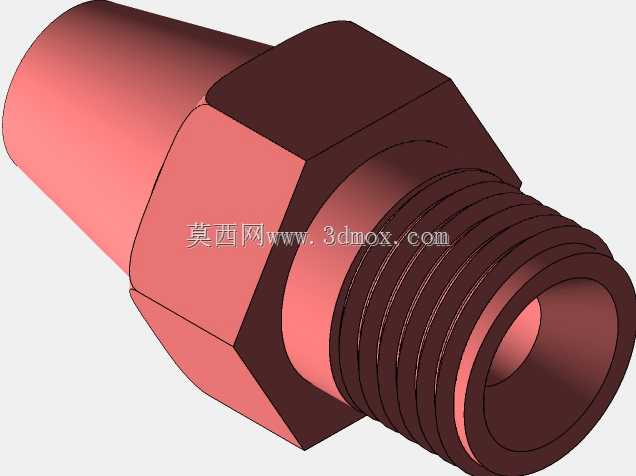

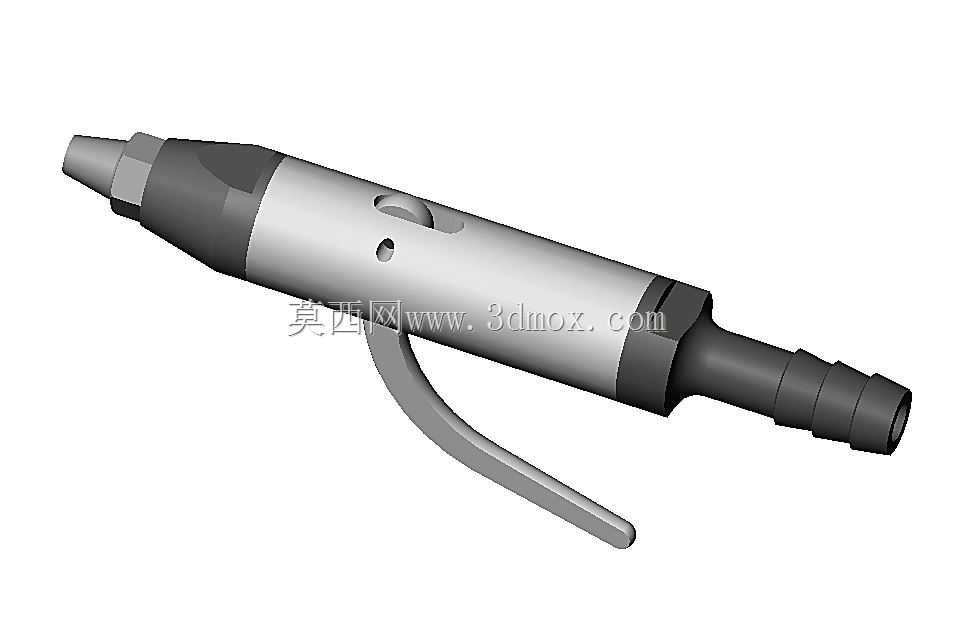

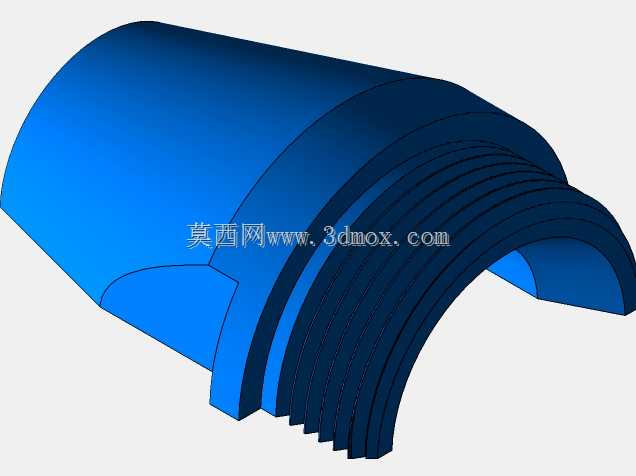

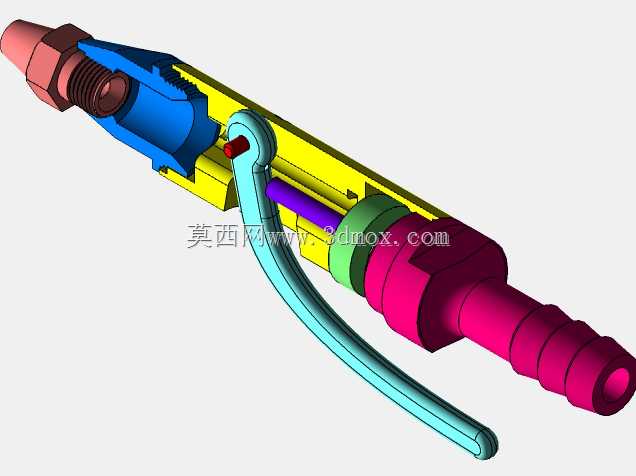

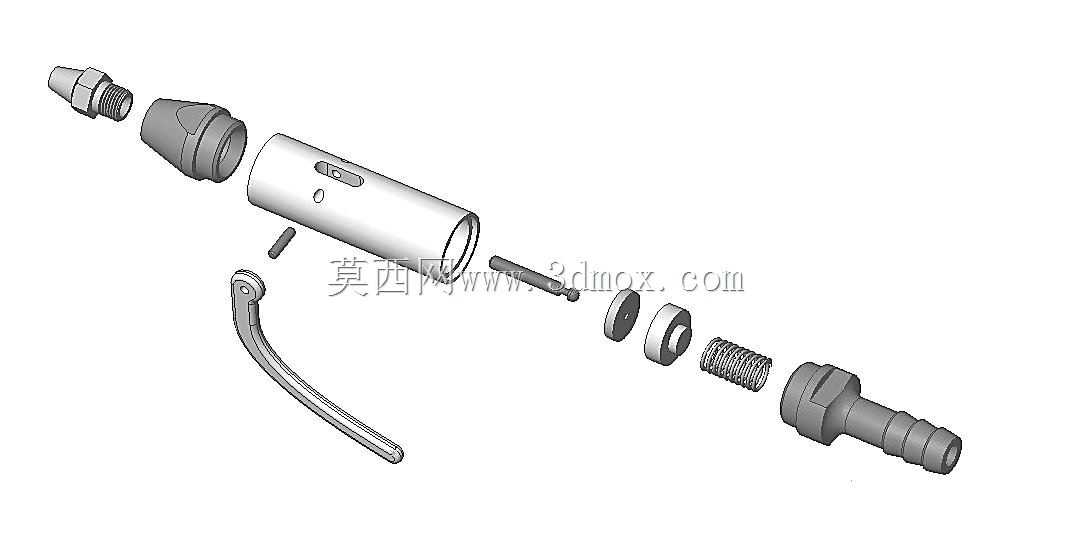

　　从结构组成看，模型包含前端锥形气嘴、中部主体筒身、侧向控制扳机以及尾部气管连接段。前端气嘴采用收缩式锥形通道，目的在于让进入主体的压缩空气在出口处获得较高流速，使气流集中作用于较小区域。对于盲孔、螺纹底孔、零件凹槽等难以擦拭的位置，集中射流能够更有效地带出残留切屑和冷却液。气嘴与主体之间设置了多边形旋合部位，便于在维护或更换不同口径喷嘴时施加拧紧力矩，也能在长期振动环境下保持连接可靠性。

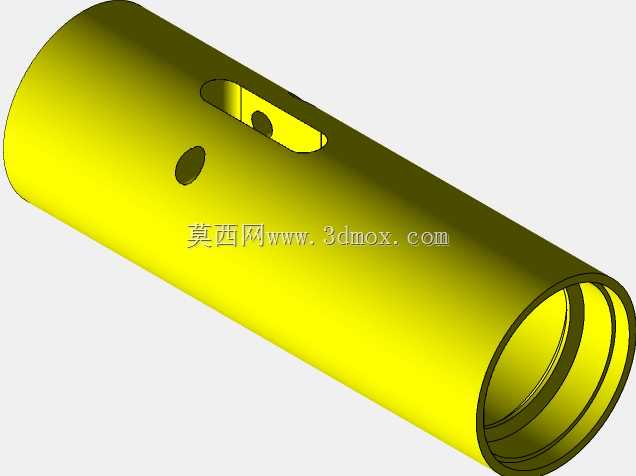

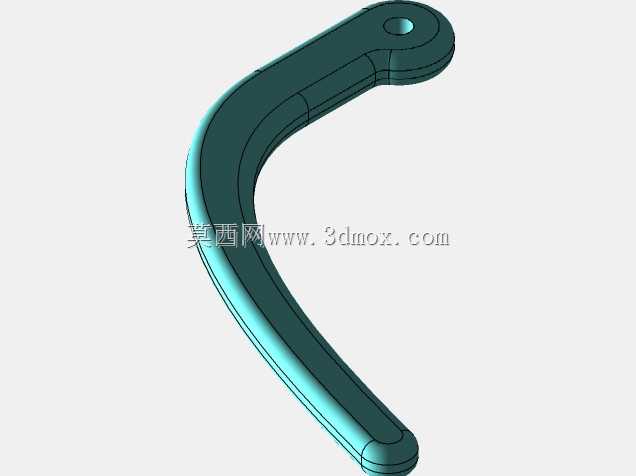

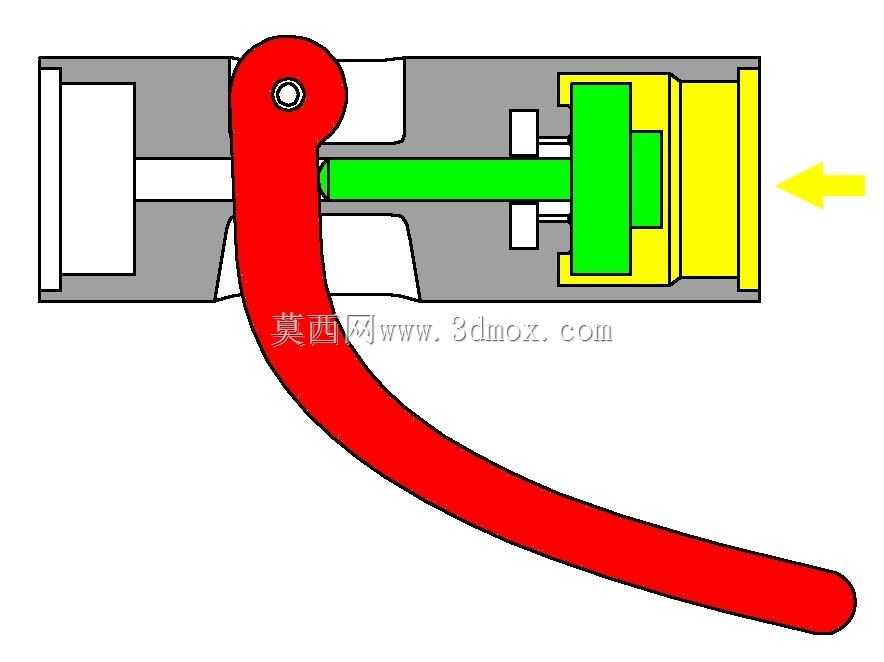

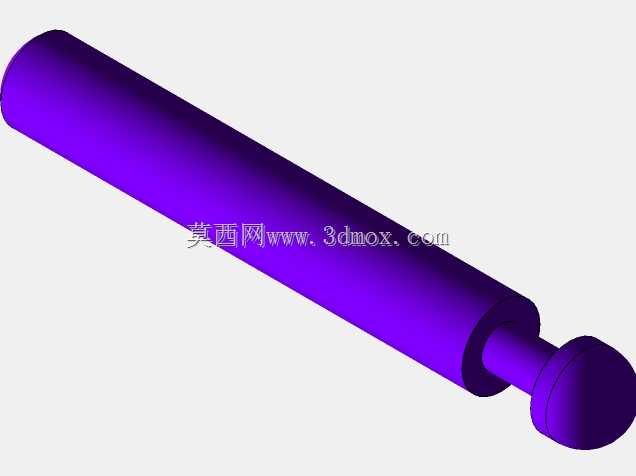

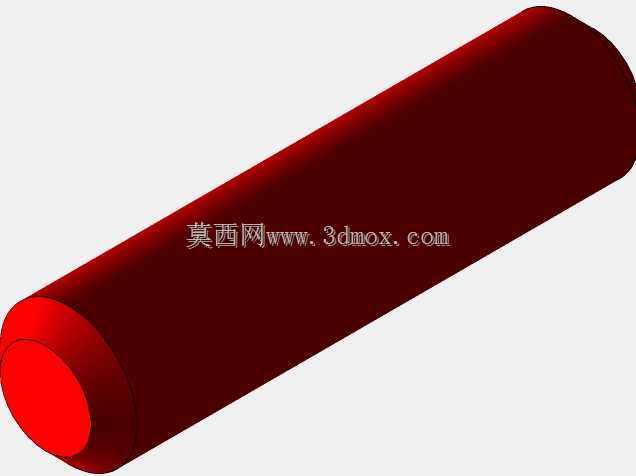

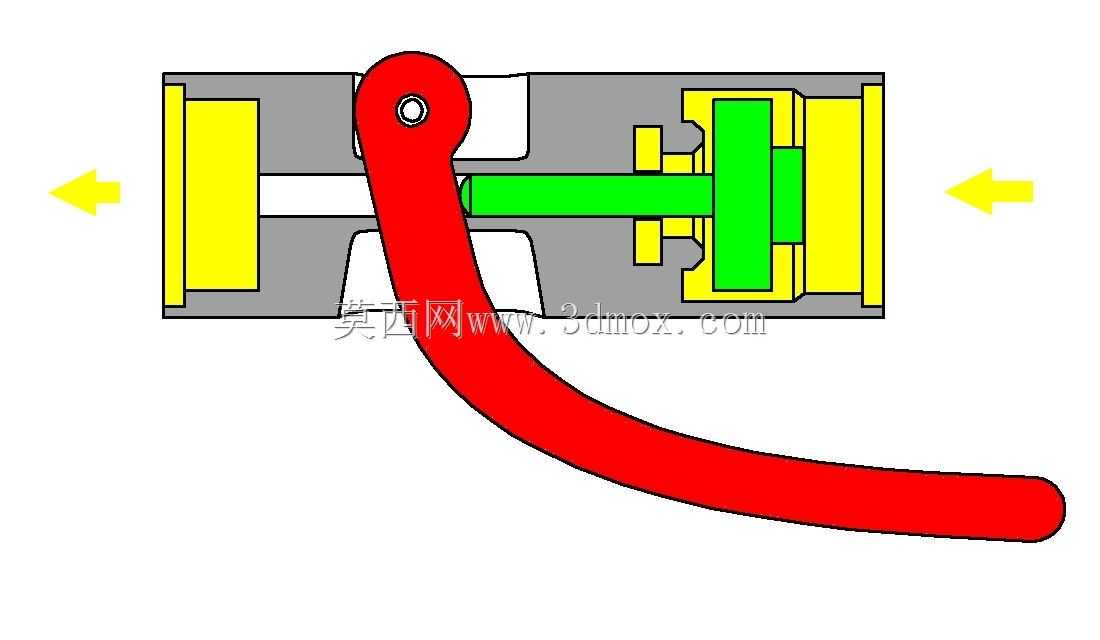

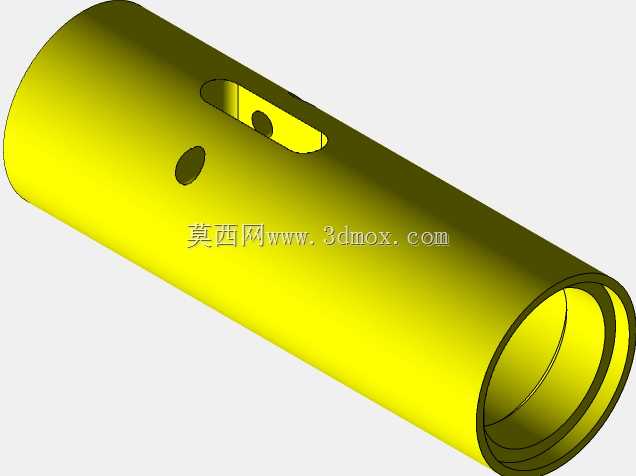

　　中部筒身承担气流通路、握持支撑和控制阀安装的多重功能。模型表面可见的小孔与侧向扳机构成控制逻辑的外部表现：压下扳机时，内部气路开启，压缩空气从尾部接口经主体通道流向喷嘴；松开扳机后气路关闭，停止喷射。这种控制方式符合单手操作习惯，操作者在握持工具的同时可用食指或拇指完成启停，不需要另一只手参与阀门操作。扳机采用弧形悬臂造型，按压行程较短，适合频繁点吹；在连续吹扫场景下，也可通过保持按压力度使气路持续开启。

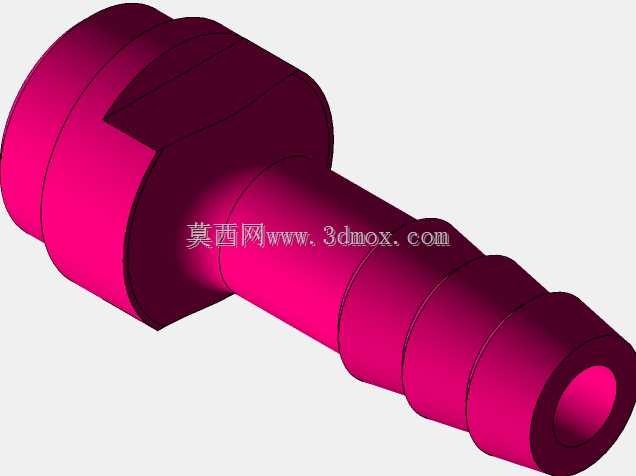

　　尾部连接段设计为阶梯柱状结构，用于接入压缩空气软管。该部位需要兼顾插接深度、密封可靠性和防脱能力，实际产品中常配合卡箍、快插接头或宝塔接头使用。由于气动工具在使用过程中会频繁拖拽、摆动和转向，尾部接口区域往往是应力集中位置，因此在结构设计时需要保证壁厚过渡均匀，避免尖角造成的疲劳开裂。模型中尾部与主体之间的环形台阶既可以作为软管插入限位，也能够增强连接处的视觉层次和结构辨识度。

　　从人机工程角度看，笔式筒身直径较小，适合长时间握持；重心基本落在手掌握持范围内，前端喷嘴和尾部接头的重量分布相对均衡，能够减轻手腕负担。侧向扳机没有采用大型手枪式握把，而是以简洁杠杆形式贴近筒身，使整体外轮廓更紧凑，便于伸入设备内部或工装夹具之间。对于需要在精密装配台上反复取放的场景，这种细长外形还能减少与周边零件、工具的干涉。

　　在安装边界方面，该工具属于末端执行类气动附件，不直接固定在设备机架上，但其外接软管长度、接头规格和工作空间仍需纳入工位设计。若用于自动化设备旁的人工辅助清洁，应在工位侧方预留气源球阀、过滤调压装置和软管悬挂空间，避免软管横跨作业面造成绊倒或刮擦工件。若用于机床内部清理，应考虑刀具、夹具和防护门之间的安全距离，保证手持部分能够随手臂进入而不与运动部件发生碰撞。

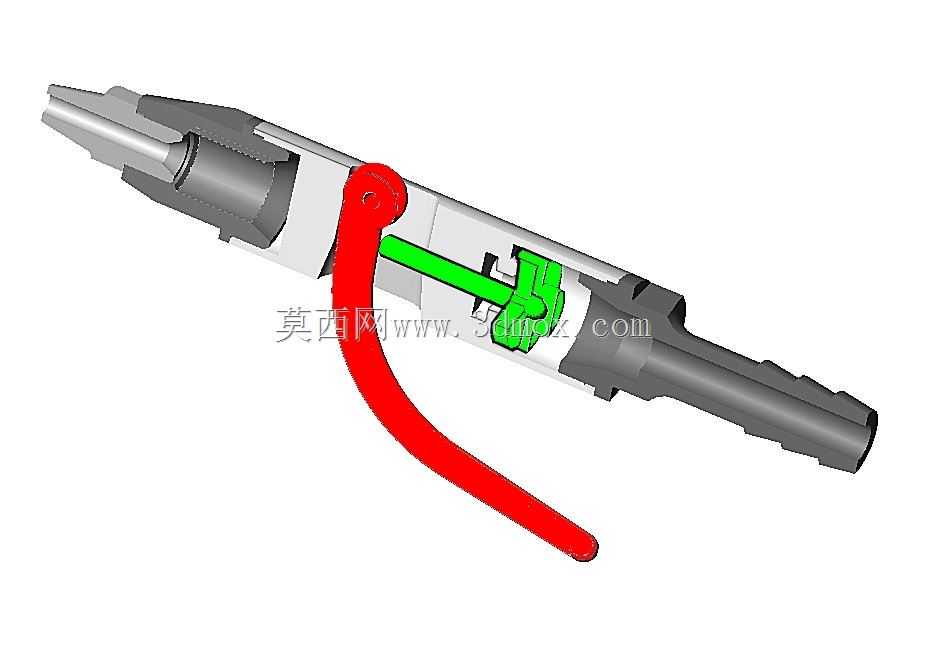

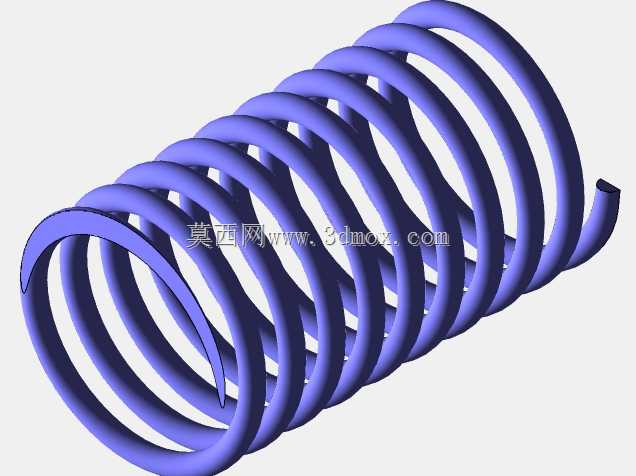

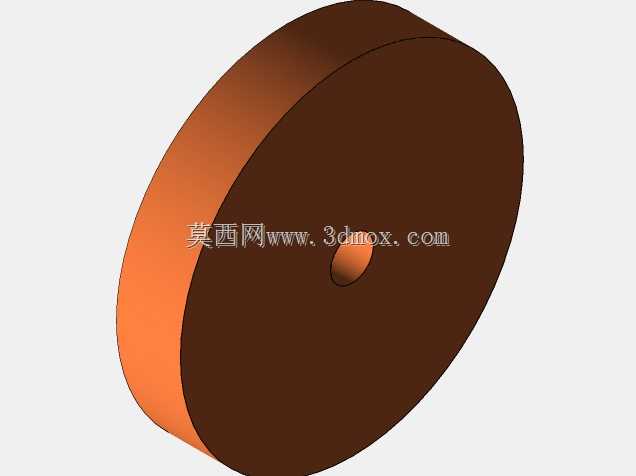

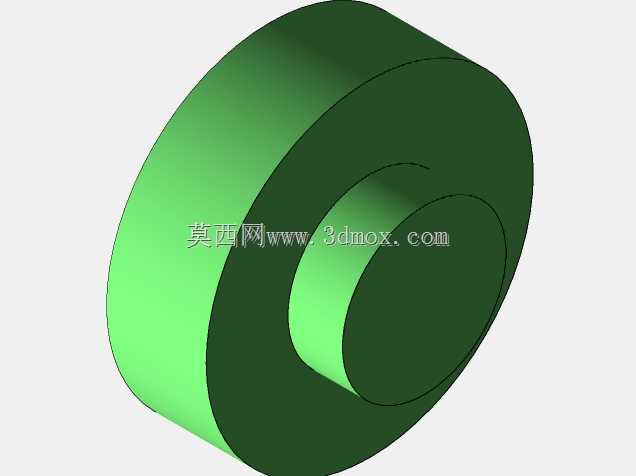

　　设计此类工具时，气路通径、喷嘴口径与操作压力需要匹配。通径过小会导致流量不足，吹扫力度下降；喷嘴过大则会使气流扩散，能量利用率降低。锥形气嘴的长度和出口直径决定射流汇聚程度，较长的收缩段有利于提高直线性，但会增加前端尺寸；较短气嘴则更适合大流量、宽面积吹扫。主体内部阀座、密封件和扳机压头之间的运动关系也需要在建模时明确，否则在后续工程图输出或样机装配中容易出现行程干涉。

　　模型对外形细节的表达较完整，包括喷嘴六角段、筒身定位孔、扳机弧线和尾部阶梯接口，这些特征不仅用于外观展示，也反映了真实产品的装配与使用逻辑。对于结构设计从业者而言，该模型可用于分析手持式气动工具的比例关系、气路布置和操作件位置；对于设备选型人员，则可据此判断其在装配、维修、加工和清洁工位中的适用范围。整体结构没有复杂传动机构，重点在于气流通道、密封连接、操作手感和空间可达性之间的平衡。
