伯恩斯环形功率电感器三维结构

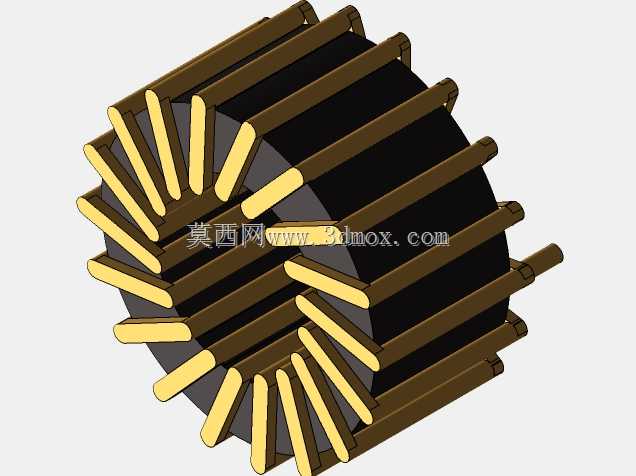

　　在开关电源、DC-DC变换、滤波储能以及大电流采样回路中，磁环式功率电感器是结构工程师和硬件工程师经常协同确认的关键元件。这个模型还原的是一种典型的环形绕线电感器，主体由铁氧体或金属粉芯磁环、多层绝缘包覆带、漆包铜线以及两根成型引脚构成。磁环被白色绝缘带完整包裹，既形成绕组与磁芯之间的基础隔离，也避免绕线过程中漆皮被磁环边缘划伤；铜线在环体上连续多匝排布，端部去漆后与金属引脚连接，形成可直接插入PCB的插装结构。

　　从实际设备用途看，这类电感并不只是原理图上的一个符号。在电源板布局阶段，它的环体高度、外径、引脚跨距和出线方向会直接影响周围电容、功率管和散热片的排布；在EMI整改阶段，磁芯材质、绕线疏密和引脚长度又会改变寄生参数，进而影响纹波抑制和噪声耦合。因此，三维建模时不能只画一个圆环加两根直线，而要把磁环的圆弧轮廓、绕组的层叠关系、绝缘带的包覆边界以及引脚折弯后的真实空间位置表达清楚。

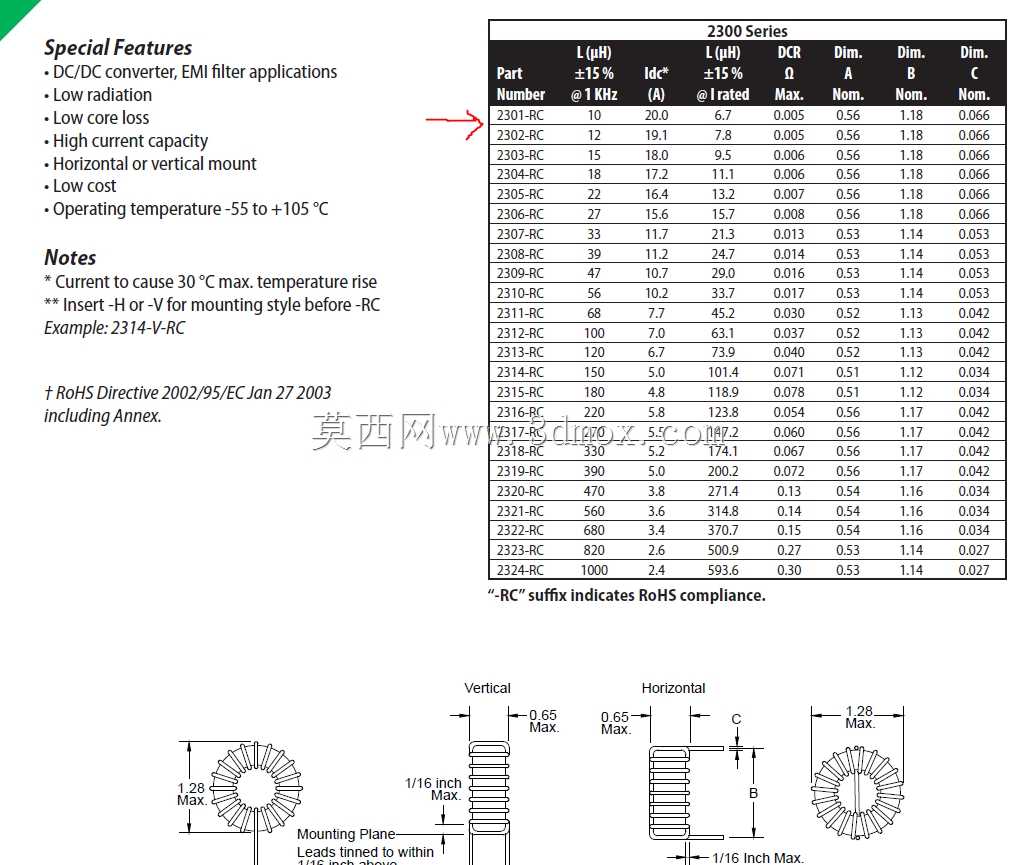

　　模型的外形尺寸边界可按器件数据表中的PCB设计尺寸建立。环体部分需要保留足够的径向厚度，以反映磁芯截面和铜线占用空间；绕组并非紧贴磁芯表面的理想螺旋，而是多股铜线在环周形成具有宽度和高度的凸起带，顶部可见铜线交叉与层叠。两根引脚从环体下方伸出，经过折弯后保持近似平行，末端用于波峰焊或手工焊接。建模时应重点控制引脚中心距、引脚直径、伸出长度以及折弯半径，这些尺寸决定了它能否顺利落入PCB孔位，并在焊接后保持稳定站立。

　　设计思路上，环形结构相比工字电感具有更闭合的磁路，漏磁相对较小，适合对周边干扰较敏感的板卡。绕线沿磁环均匀分布，可以降低局部磁场集中；白色外包层除绝缘外，还能在一定程度上固定线匝，减少运输和装配过程中的位移。引脚采用硬线成型，能够支撑环体重量，但在布局时仍需在器件下方预留焊盘和过孔避让区，环体外侧也要保留安全间隙，避免与相邻高器件发生干涉。

　　对于结构设计人员，这个模型可用于PCB装配空间校核、电源模块外壳高度检查、线束走向确认以及灌胶或点胶区域规划。对于选型人员，它能直观呈现插装式电感的占板面积和顶部轮廓，帮助判断是否需要改为更低剖面的表贴器件。对于三维建模从业者，制作此类元件时应优先保证安装接口和包络体准确，其次再细化铜线纹理、绝缘带接缝和端部焊点，使模型既能用于整机装配，也能用于渲染展示。

　　在板级装配中，还需要考虑波峰焊时的热影响和清洗液残留。环形电感底部与PCB之间不宜完全贴死，留出的微小间隙有助于助焊剂挥发和清洗；引脚伸出长度要兼顾焊接可靠性与剪脚工序，过长会增加弯折风险，过短则可能导致焊点吃锡不足。若设备处于振动环境，环体较高时还可在周边增加点胶固定，但胶层不能覆盖引脚焊接根部，以免形成应力集中。

　　整体来看，这个电感器模型的价值在于把电气元件转化为可测量、可装配、可干涉检查的机械对象。它不是复杂的多体运动机构，却对尺寸链、安装边界和材料层次有明确要求；准确还原磁环、绕组、绝缘层和引脚之间的关系，能够让电源板布局、结构评审和样机装配少走很多弯路。
