XP电源JCA0203模块DC-DC隔离电源

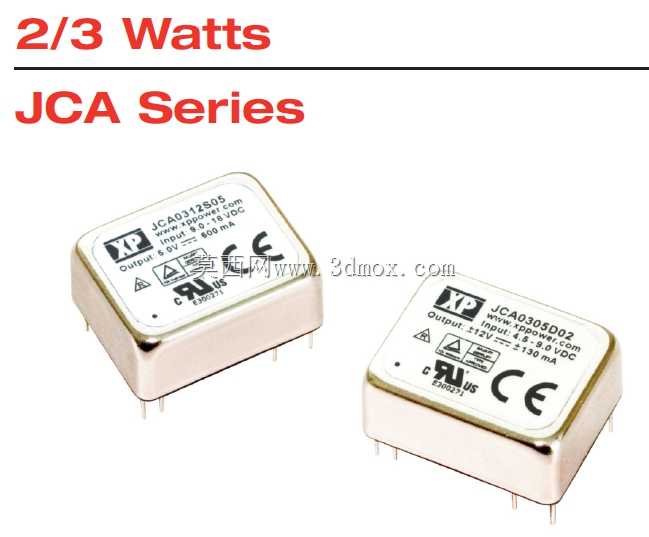

　　XP电源JCA0203属于JCA系列2/3W小功率DC-DC隔离电源模块，采用金属屏蔽封装，引脚为直插式DIP结构，适用于空间受限但需要稳定隔离供电的电路板。模块表面印有XP标识、型号、输入输出参数、CE及安规认证标记，金属外壳既提供电磁屏蔽，也增强机械强度与散热能力。在工业控制板卡、仪器仪表、通信接口、传感器前端以及嵌入式设备中，这类模块常用来完成总线电源与局部电路之间的电压转换和地隔离，避免共地干扰、浪涌以及不同电位系统之间的相互影响。

　　从实际选型角度看，JCA系列面向低功耗辅助供电场景，典型用途包括给运放、隔离接口、MCU外围、模拟采样回路和继电器驱动侧供电。由于模块自带隔离特性，设计人员不必再用分立器件搭建隔离变换链路，能够减少PCB面积、降低调试复杂度，并提高电源回路一致性。模块的金属外壳在密集板卡中还能抑制开关噪声向外辐射，对邻近模拟小信号线路更友好。

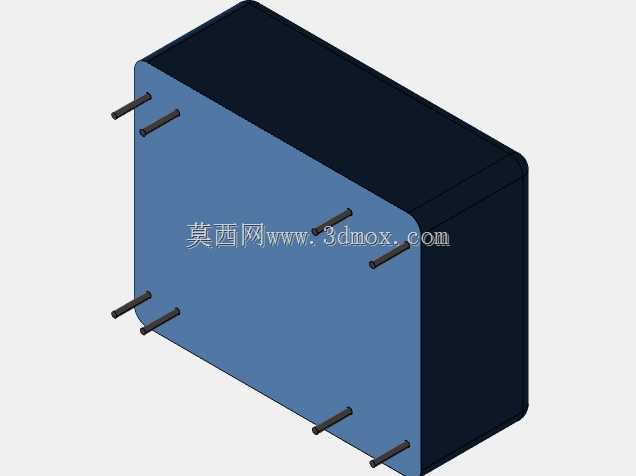

　　外形方面，该模型还原了小型矩形金属壳体、圆角边缘、顶面白色标签区以及底部多根直插引脚。壳体边界规整，适合在三维布局中与周边电容、电阻、连接器和散热结构进行干涉检查。引脚位置和伸出长度是建模重点，直接影响PCB封装匹配、焊盘间距、板上高度预留以及波峰焊或手工焊接的可制造性。进行整机布局时，应在模块周围保留必要的走线空间和通风间隙，尤其是输入输出电容靠近引脚布置时，需要兼顾焊接操作与后期检修。

　　安装边界上，这类电源模块通常直接插装在PCB上，不需要额外螺钉固定，因此结构设计的核心是控制板上占用面积、顶部净高以及引脚周围禁布区。若设备存在振动工况，可在模块底部与PCB之间点胶或增加局部支撑，以降低引脚长期受力风险。金属外壳若与系统地或屏蔽罩连接，需要在电气定义阶段明确接地点，避免形成意外地环路。对于多板堆叠设备，还要核对模块顶面与上层板、壳体或线束之间的距离，防止装配压碰标签区域或外壳边缘。

　　建模时应关注顶面标签的印刷分区、认证符号方向、壳体倒角、引脚直径和节距。虽然外观细节不直接决定电气性能，但准确的标签朝向和引脚编号有助于在装配图、维修手册和生产指导中保持识别一致。壳体侧面的折边和底部与PCB之间的悬浮高度也应保留，因为这会影响三维装配中的视觉判断和干涉分析。

　　在系统设计思路上，小功率隔离电源模块不是单纯的电压转换件，而是抗干扰和功能安全边界的一部分。将其布置在接口入口、模拟与数字区域交界处，或板卡供电入口附近，可以缩短敏感回路长度，使输入输出侧的布线分区更清晰。设计人员需要结合输入电压范围、输出功率、隔离耐压、容性负载以及温升情况选择具体型号，并在三维阶段同步确认模块与周边高器件的高度关系。

　　该模型适合用于电路板预布局、机柜内部空间校核、电源模块封装库建立以及教学演示。通过还原真实模块比例和引脚形态，结构工程师可以在打样前发现高度冲突、插件方向错误和维护空间不足等问题；硬件工程师也能据此评估输入输出电容、保险丝、滤波器等外围器件的摆放位置。整体而言，JCA0203模块体现了小功率隔离电源紧凑、可靠、易于集成的特点，是工业电子设备中常见的板级供电单元。
