蒙多夫L1405.6D70H59电感线圈结构

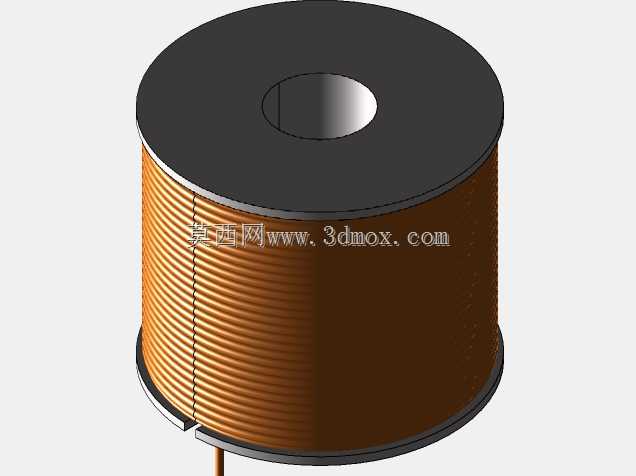

　　该绕线电磁元件的三维结构以圆柱腔体为核心，整体由上下绝缘端盖、分层绕制的漆包线绕组以及中心贯通安装孔构成，绕组外表面可见均匀排布的轴向绕线纹理，两根引出端从下端盖侧部伸出，为后续电路板焊接或接线端子连接预留了明确的物理边界。从设备集成角度看，这类元件常出现在大功率音频分频网络、工业开关电源输出滤波回路、逆变装置储能支路以及测试仪器的信号调理单元中，其作用是在交变电流通路中储存磁场能量、抑制高频纹波，或与电容配合形成选频网络，保障电路在目标频段内的阻抗匹配与电流连续性。建模过程中首先要锁定的是安装边界：中心通孔用于穿装固定螺栓或绝缘支柱，孔壁与绕组骨架之间需保留足够的绝缘距离，避免高压工况下出现沿面放电；

　　上下端盖的外径决定了元件在PCB或安装板上的投影占位，布局时不仅要给元件本体留出避让空间，还要考虑引线弯折半径、周边发热器件的热辐射距离，以及灌封或点胶固定时的操作余量。绕组部分的建模不能只做外观圆柱，需还原漆包线逐层绕制的层叠关系，这直接关系到对元件直流电阻、寄生电容和散热面积的工程判断——密绕结构虽然能在有限体积内获得更高电感量，但层间分布电容会随之增大，在高频应用中可能削弱滤波效果；同时绕线纹理的还原也能帮助结构工程师核对绕线起止位置，避免引线与周边金属件发生干涉。端盖作为绕组的支撑与绝缘载体，其边缘倒角与厚度设计需要兼顾机械强度和爬电距离，在有振动的设备环境中，端盖还能约束绕组松散移位，防止漆包线绝缘层因长期摩擦破损。

　　实际选型时，工程师会结合回路工作电流确定线径，依据目标电感量调整绕线圈数和骨架高度，而该三维模型把这些参数对应的几何形态直观呈现出来：总高、外径、中心孔径和引线位置都可直接用于装配干涉检查，也能导入热仿真软件中，依据绕组外表面积评估自然对流条件下的温升趋势。在音频设备场景中，这类大体积电感往往承担低频信号通路的耦合与滤波，其安装位置需远离小信号放大电路，避免漏磁对微弱信号产生干扰；在工业电源场景中，则要关注其与周边电容、功率管的排布距离，保证大电流走线短而宽，降低回路寄生电感。模型对引线伸出长度和方向的表达，也为线束设计提供了依据，工程师可据此提前规划走线路径，避免装配时强行弯折引线造成根部断线或绕组抽头松动。整体结构没有多余的复杂曲面，几何特征完全服务于电磁功能与装配需求，这种以功能约束外形的建模思路，正是电子电气结构设计中典型的务实做法。
