4mm带护套香蕉插座面板接插件

　　这类4mm带护套香蕉插座常用于测试测量设备、电源分配面板、实验台架、教学仪器以及需要频繁插拔大电流信号的电气连接位置。相比裸露的接线柱，带护套结构能够在插头插入后形成局部绝缘包围，降低手指误触带电部位的概率，也能减少相邻端子之间因探针歪斜、导线毛刺或工具滑落造成短路的风险。插座本体采用圆柱插孔配合侧向弹片的接触形式，适配标准4mm香蕉插头，既可以匹配同样带护套的插头，也能够兼容普通无护套插头，因此在老设备改造和新测试平台搭建中都有较强的互换性。

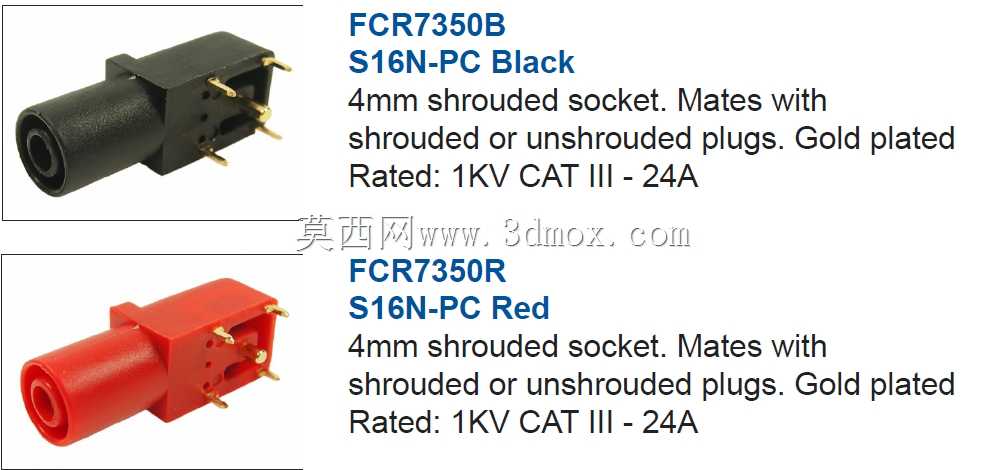

　　从实际使用角度看，该类插座的核心价值并不只是“能插上”，而是在多次插拔后仍保持稳定接触压力。内部接触件采用镀金处理，主要作用是降低接触电阻、提高抗氧化能力，并在小信号测量与短时大电流通过之间取得平衡。额定条件标注为1KV CAT III、24A，说明其设计目标偏向测试与测量类安全应用，选型时仍需结合导线截面积、焊接质量、面板厚度、环境温度以及连续通电时间综合校核，不能只依据单一标称值判断整套系统的安全裕度。

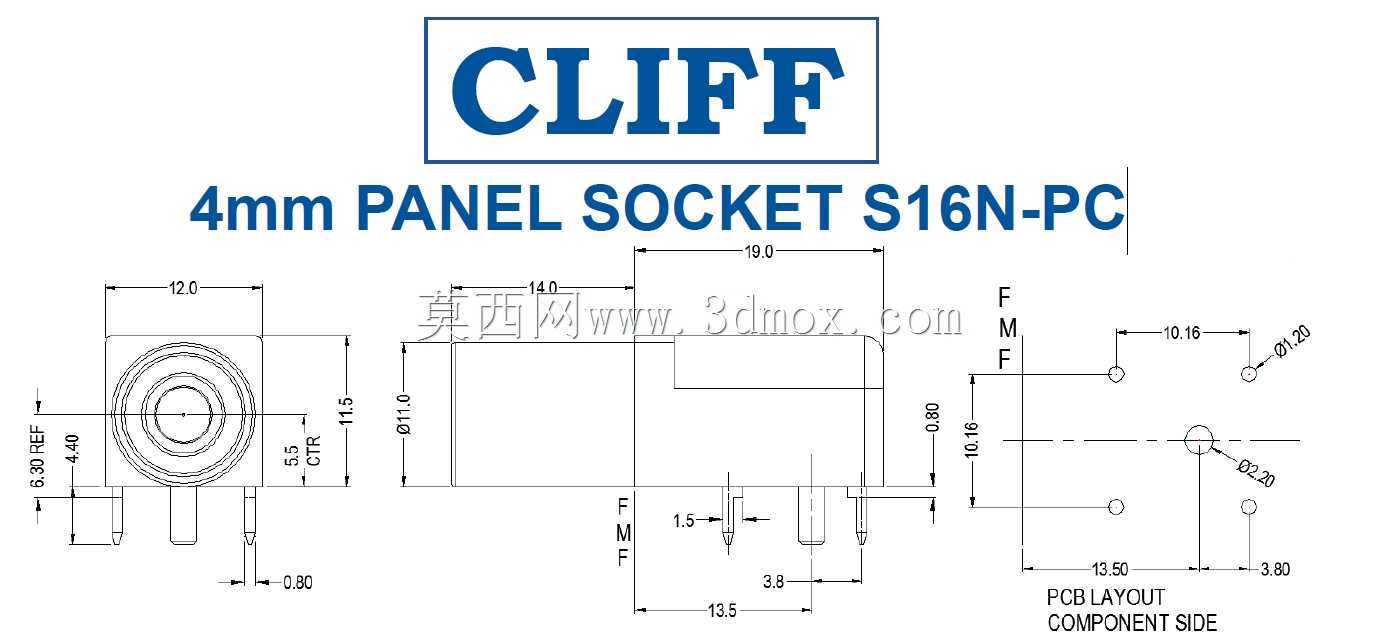

　　三维建模时，需要优先处理的是安装边界，而不是外观颜色。插座前端为圆柱形护套，后端为方形定位本体，底部伸出用于PCB或底板焊接的引脚。引脚位置、间距和伸出长度直接决定其能否顺利落入板卡孔位；方形本体与面板开孔之间的配合关系决定装配后是否晃动。若用于金属面板，还要在模型中预留绝缘衬套或台阶空间，避免护套与金属面板边缘发生不必要的接触。若用于塑料面板，则应关注开孔公差、定位止口以及背部焊点与壳体之间的爬电距离。

　　模型表达上，前端插孔轴线、护套外圆、安装本体中心线和引脚阵列应保持明确的基准关系。插孔内部弹片属于接触功能区，虽然在外观装配中不可见，但在结构评审时不能完全忽略；它决定插头插入深度、保持力和接触区域。护套端部开口需要与标准4mm香蕉插头的插入方向一致，倒角或圆角应服务于插头导向，而不是单纯为了造型。背部引脚可按真实焊接端子建模，弯折处保留合理圆角，以便后续生成二维图时准确表达装配高度和焊盘占用范围。

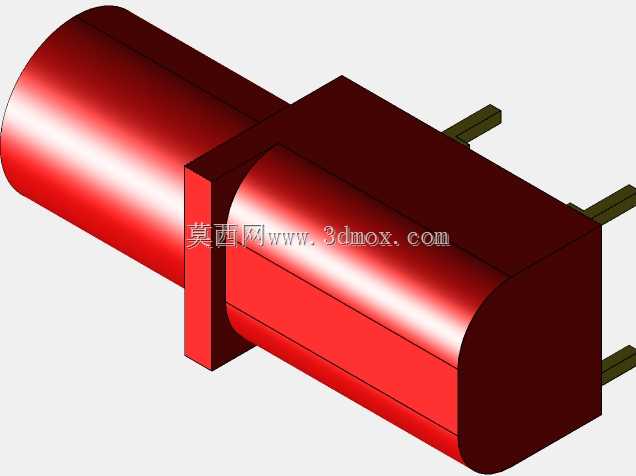

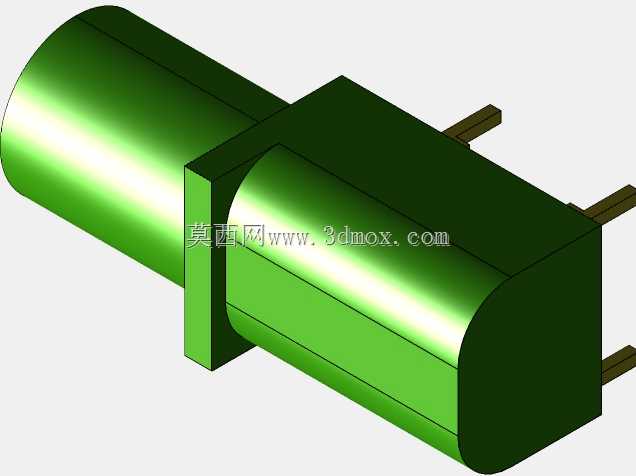

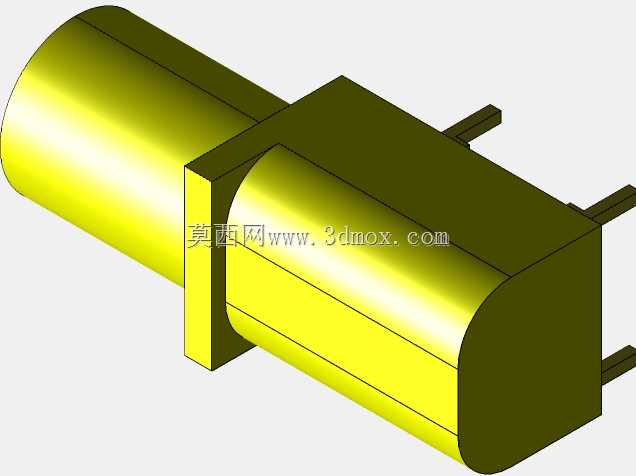

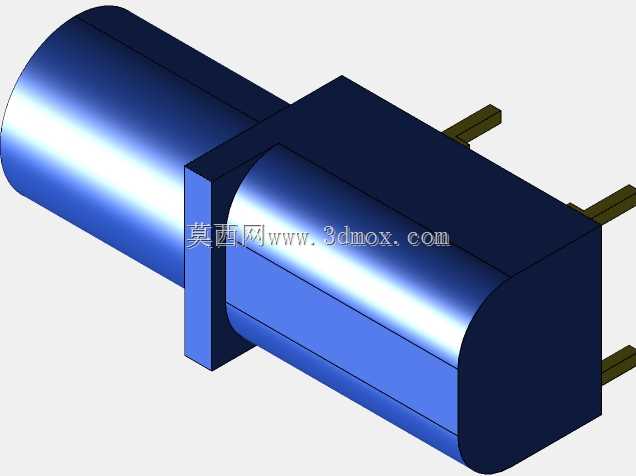

　　颜色区分是该类插座的工程语言之一。黑色、红色通常分别对应不同极性或回路，绿色、黄色、蓝色等版本可用于接地、特定信号或通道识别。颜色差异不应影响主体安装尺寸，这样在同一块面板上布置多只插座时，开孔、焊盘和固定结构可以统一，只通过外壳颜色完成功能识别。对于需要批量出图的设备，这种同系列多色件有利于建立标准件库：主体几何共用，颜色属性按物料编码切换，可减少重复建模并降低BOM维护复杂度。

　　在面板布局阶段，插座之间的中心距必须结合插头尺寸、护套外径以及操作者戴手套插拔的空间来确定。若只按插座本体外径排布里，插头插入后相邻护套可能互相干涉，或者两指无法捏住插头根部顺利拔出。对于高密度测试面板，可采用错位排布；对于大电流回路，则应拉大间距并增加标识槽位。模型中还应考虑背部走线空间，尤其是引脚焊接后导线或铜箔的走向，不能让插座本体压到线皮，也不能让焊点贴近金属支架。

　　该类零件的设计思路体现了测试连接器件的典型取舍：外部护套解决安全与导向问题，内部镀金接触件解决导通与耐久问题，方形本体解决面板定位问题，直插引脚解决与PCB或转接板的高效装配问题。结构工程师在选用时，应把它作为面板连接系统的一部分来校核，而不是孤立的电子元件。三维模型除了呈现外形，更应准确表达安装孔、轴向长度、背部包络和引脚位置，这样才能在数字样机阶段提前发现插拔干涉、焊点不足、绝缘距离不够等常见问题。
