安费诺贴片式SMD微型连接器

　　这款贴片式SMD连接器属于板对板互连器件，主要用于高密度印制电路板之间的信号与电源传输，常见于便携电子、通信模块、工业控制板卡、传感器模组以及紧凑型自动化设备内部。整机结构布局时，这类器件往往承担子板与主板之间的桥接作用，能够在有限的板面上提供稳定的多触点连接，同时避免传统线束占用过多立体空间。

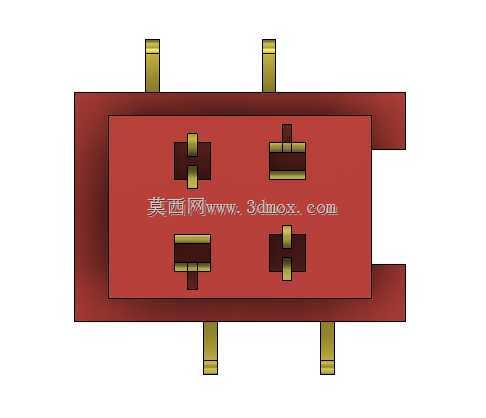

　　从实际装配角度看，该连接器采用表面贴装形式，引脚沿本体两侧及端部排布，焊端经过规整折弯，可直接进入回流焊工艺，不需要额外插孔，因而对PCB板面利用率较高。建模时需要重点还原绝缘本体、内部接触端子以及外露焊脚之间的位置关系：红色塑胶主体承担定位与绝缘隔离，金属端子负责弹性接触和焊接固定，端子间距、伸出长度与本体厚度都直接影响贴片坐标和钢网开口。

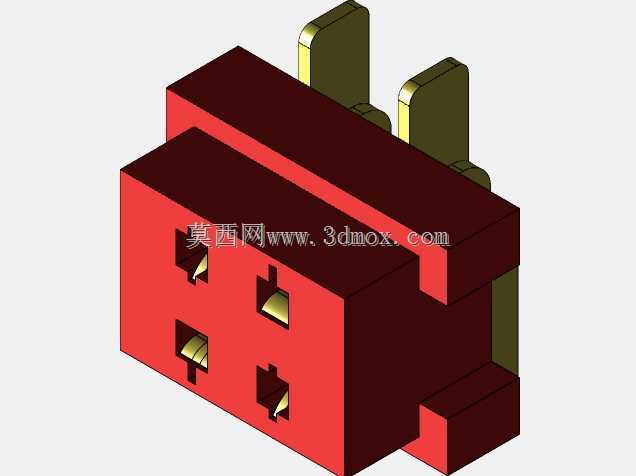

　　结构设计上，连接器内部布置多组接触位，端子在塑胶槽内形成有序阵列，相邻触点之间通过绝缘壁分隔，可降低短路风险。外露焊脚呈扁平带状，端部与焊盘接触区域保持平直，便于贴片机吸嘴取放后稳定落板。本体两侧的定位边界在堆叠设计中需要预留避让空间，尤其在多板叠装场景下，连接器高度、公母配合方向以及周边元件高度都应同步校核，防止合板时发生干涉。

　　选型与建库过程中，不能只关注本体外形，还应把安装边界纳入整机三维布局。焊盘外侧要预留返修和检测空间，连接器周围不宜布置过高电容、电感或屏蔽罩；板边位置使用时，还要考虑分板应力对焊点的影响。若设备存在振动或温变工况，焊点附近可通过增加铜皮过渡、合理设置焊盘尺寸来提升可靠性。

　　三维模型表达应保留端子的真实折弯层次和塑胶本体的开槽细节，使结构工程师在干涉检查时能够准确判断配合高度，工艺工程师也能据此评估吸嘴接触面、回流焊方向和检测可达性。对于多板连接产品，提前在数字样机中确认连接器占位、焊脚投影和堆叠间隙，可显著减少后期打样因封装不匹配、端子碰件或板间距离不足带来的返工。
