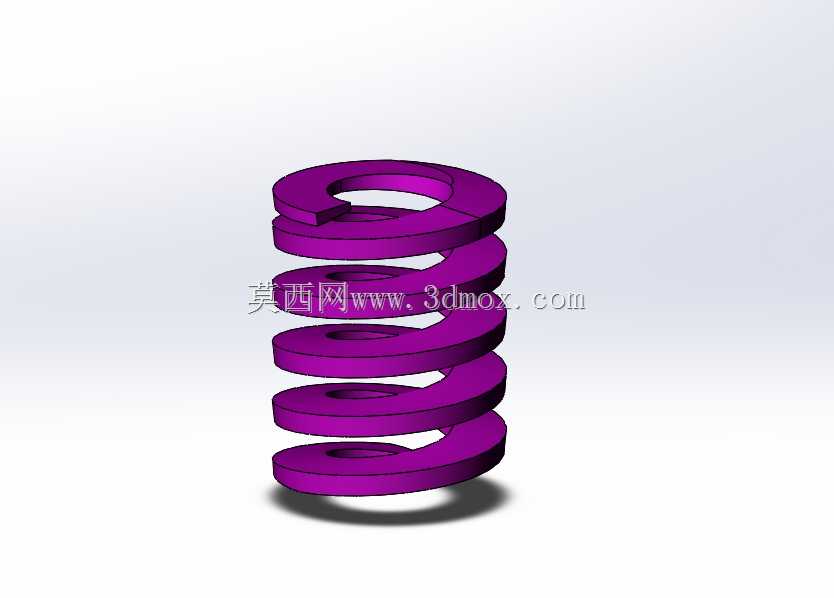

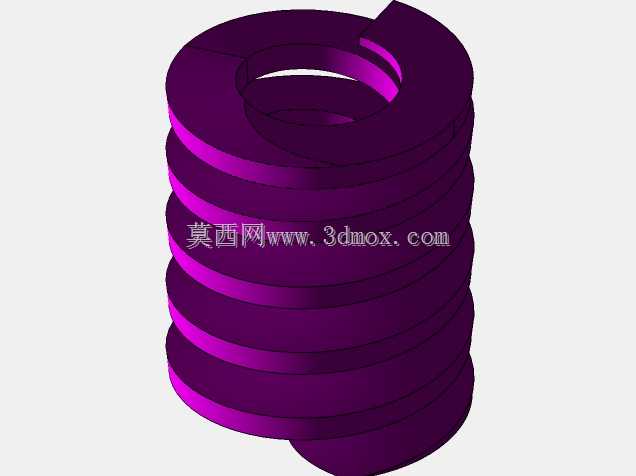

重载紫色模具压缩弹簧结构设计

　　这款紫色重载压缩弹簧是面向模具开合模缓冲、回程复位场景开发的弹性承载元件，在注塑模具、冲压模具的模架配套体系中承担核心的力值输出与行程补偿作用。实际产线运行时，动模随注塑机或压力机滑块完成开模、合模动作，弹簧被持续压缩至设定工作行程，依靠自身弹性形变储存的势能推动顶出板复位，或是在合模终段吸收刚性冲击，避免模仁、导柱等硬配合部件发生硬碰硬磕碰，延长整套模具的连续服役寿命。除模具领域外，该类弹簧也可适配自动化设备的弹性压装工位、工装夹具的快速压紧机构，以及需要恒定预紧力的机械连接节点，在高频往复工况下仍能保持稳定的力值输出特性。

　　从结构设计逻辑来看，这款弹簧采用大线径、小中径、少圈数的参数取向，和普通轻型压缩弹簧形成明确区分。常规小线径弹簧多适配低载荷、大行程的轻载场景，而模具工况要求弹簧在有限的模架安装孔空间内输出足够大的预紧力，同时允许的压缩行程通常控制在自由高度的30%以内，避免过度压缩导致材料屈服失效。建模过程中首先确定弹簧的承载边界：依据模架预留的安装孔直径确定弹簧外径，保证弹簧外圈和安装孔壁之间留有0.5-1mm的径向间隙，既防止弹簧受压侧弯时和孔壁发生剐蹭，又不会因间隙过大导致弹簧失稳倾斜；再根据顶出行程确定弹簧自由高度，确保弹簧完全压缩后仍保留2-3mm的并圈余量，避免圈与圈之间发生刚性撞击。

　　弹簧两端采用并紧磨平的端部结构，这是模具弹簧区别于普通民用弹簧的典型设计细节。建模时将两端各1圈支撑圈做并紧处理，再对端面进行磨削加工，保证两端支撑面的平面度以及和弹簧轴线的垂直度。实际装配时，磨平的端面可以和安装孔底面、顶出板端面完全贴合，避免弹簧受载时出现偏载、侧弯，让每一圈有效圈都能均匀分担轴向载荷。如果省略端部磨平工序，弹簧端面和安装面为线接触，受载后极易出现歪斜，局部圈间应力集中会大幅提升断裂风险，在高速冲压模具每分钟数十次的往复频次下，这类失效往往会在短时间内发生。

　　材质与表面处理层面，这类重载模具弹簧通常选用铬钒合金弹簧钢作为坯料，相比普通碳素弹簧钢，铬钒钢在高温工况下的抗弹性衰退性能更优异。注塑模具生产过程中，模温通常会维持在60-120℃，部分热固性塑料成型场景模温更高，普通碳素弹簧在持续高温环境下会出现刚度下降、预紧力不足的问题，而铬钒钢材质可以在该温度区间内保持力学性能稳定。外观的紫色涂装并非单纯的装饰处理，而是行业内用于区分弹簧载荷等级的色标规范，不同颜色对应不同的刚度区间，方便模具装配人员快速识别选型，避免错装载荷不符的弹簧导致顶出动作异常。

　　安装边界与尺寸校核是三维建模阶段必须落实的核心环节。弹簧的安装空间分为径向和轴向两个维度：径向上，除了保证外径和安装孔的间隙，若弹簧采用导杆内导向结构，还需校核弹簧内径和导杆之间的间隙，通常间隙控制在1-2mm，间隙过小会因弹簧受压时内径收缩抱死导杆，间隙过大则无法起到导向防侧弯的作用。轴向上，需要同时校核自由高度、预压高度和最大压缩高度三个状态：预压量通常设定为自由高度的5%-10%，保证弹簧安装后始终处于压紧状态，避免设备运行时弹簧出现窜动异响；最大压缩量必须严格控制在材料允许的极限压缩范围内，建模时可通过软件的干涉检查功能，模拟弹簧压缩到极限位置时的圈间间隙，确保有效圈之间仍保留微小间隙，杜绝并圈冲击。

　　在实际模具设计流程中，弹簧选型往往和顶出系统的受力计算同步开展。设计人员会先根据顶出板、顶针的总重量以及塑件包紧力，计算出顶出复位所需的总预紧力，再结合模架的安装空间确定弹簧的数量和单根刚度，最终匹配对应色标的弹簧型号。三维模型的参数化建模可以让设计人员快速调整弹簧的线径、中径、自由高度、有效圈数等参数，实时查看弹簧外形和安装空间的匹配度，同时生成的剖面视图可以直观展示弹簧在模架内的压缩状态，提前排查安装干涉、行程不足等设计隐患。对于需要频繁换模的柔性产线，标准化的模具弹簧模型还能直接导入标准件库，减少重复建模工作量，提升整套模具的设计出图效率。

　　弹簧的螺旋升角、圈间间距也会直接影响使用性能。升角过大时，弹簧受载后容易产生附加扭转力矩，不仅会降低轴向刚度，还可能导致端部连接部位出现磨损；升角过小则会增加相同高度下的有效圈数，降低单圈变形量，无法满足短行程大载荷的需求。建模时会根据载荷和行程要求反复迭代螺旋升角参数，保证弹簧在额定行程内的刚度曲线平稳，没有明显的力值突变。圈间间距则要保证弹簧压缩到工作行程时，各圈的变形量均匀，避免局部圈间距过小提前并圈，造成整体刚度突增，影响顶出动作的平顺性。

　　长期服役过程中，弹簧的失效形式主要包括疲劳断裂、弹性衰退和侧弯变形，这些问题都可以在设计阶段通过合理的结构优化规避。除了端部磨平、控制压缩量之外，弹簧的表面喷丸处理也是提升疲劳寿命的关键工序，建模时虽无需体现喷丸的微观结构，但在技术要求中会明确喷丸强度和覆盖率指标，通过在弹簧表面引入残余压应力，抵消往复载荷下产生的拉应力，延缓疲劳裂纹的萌生。三维模型的完整结构表达可以为后续的工艺编制、力学仿真提供准确的几何基础，技术人员可将模型导入有限元分析软件，施加额定轴向载荷后查看应力分布云图，重点检查弹簧内侧的应力集中区域——螺旋弹簧受载时，内侧的切应力通常高于外侧，是疲劳断裂的高发位置，根据仿真结果微调圆角和线径参数，可进一步优化弹簧的承载能力。
