工业厂房外墙带护笼直爬梯结构

　　这套带护笼的直爬梯结构，主要用于工业厂区外墙、设备侧旁、储罐周边、管廊支架等需要固定登高的场景，解决操作人员在不同高度平台间通行、巡检、维护的问题。和普通活动梯相比，它通过预埋件或膨胀螺栓与建筑主体、设备框架形成刚性连接，长期固定在使用位置，不需要频繁挪动，也能避免梯具滑移、倾倒带来的风险。护笼段从人员进入攀爬区域后开始形成半包围约束，在失手、踏空时提供侧向阻挡，降低坠落距离，同时不影响正常抓握踏步和上下通行。

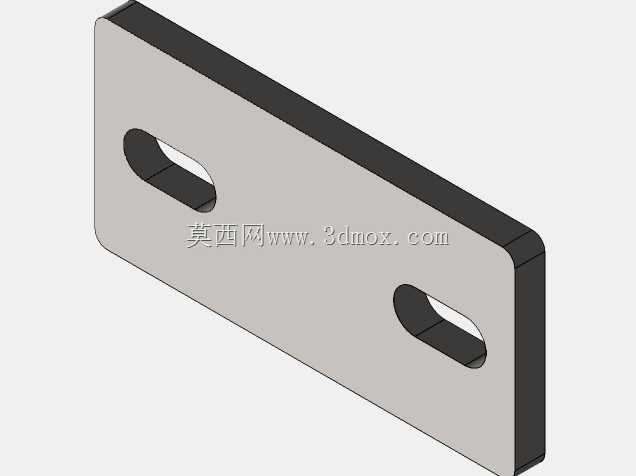

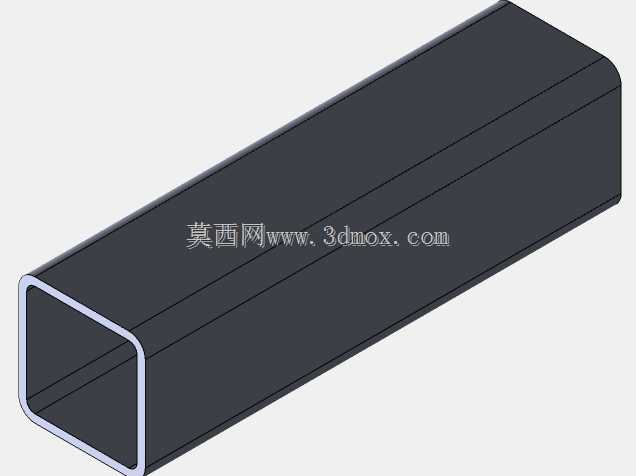

　　从结构组成看，整套装置由两根纵向主立柱、等间距布置的踏步、顶部环形护笼框架、竖向护笼连杆以及侧面固定支座构成。主立柱承担整体抗弯和传力作用，踏步承受人员踩踏载荷并把力传递给立柱，护笼框架通过多道水平环与立柱连接，再由竖向杆件串联成笼体。侧面支座不是简单贴板，而是带有一定外伸距离，使梯身与墙面或设备壁面留出脚部活动间隙，避免攀爬时脚尖磕碰墙面，也给冬季穿戴劳保鞋、防滑鞋时留出足够空间。

　　设计这类爬梯时，首先要确定的是安装基面条件。如果固定在混凝土墙体上，支座位置需要对应梁柱或实心墙体，不能直接固定在空心砖、装饰板等承载力不足的部位；如果固定在设备壳体或钢平台侧面，则要复核壳体局部刚度，必要时在设备内部增加补强板，防止长期使用后连接位置变形。踏步间距需要保持均匀，不能在局部出现过大跨距，否则人员上下时节奏被打乱，容易踩空。立柱与踏步的连接要避免尖角外露，端部可做封板处理，减少雨水进入管材内部造成腐蚀。

　　护笼的尺寸边界需要同时满足安全防护和通行效率。笼体内净宽过窄会限制身体活动，过宽又会削弱坠落防护意义；水平环之间的距离不能过大，竖向连杆数量也要保证人员从任意侧向失稳时都能被拦住。笼体并不是从地面一直封闭到顶，通常在下部留出进入空间，使人员能够自然跨入梯道；靠近顶部平台处则要考虑与平台护栏、踏脚板的衔接，避免出现高低差过大或需要侧身翻越的情况。若使用位置较高，还应在中间设置休息平台，把连续攀爬高度控制在人员体力可承受范围内。

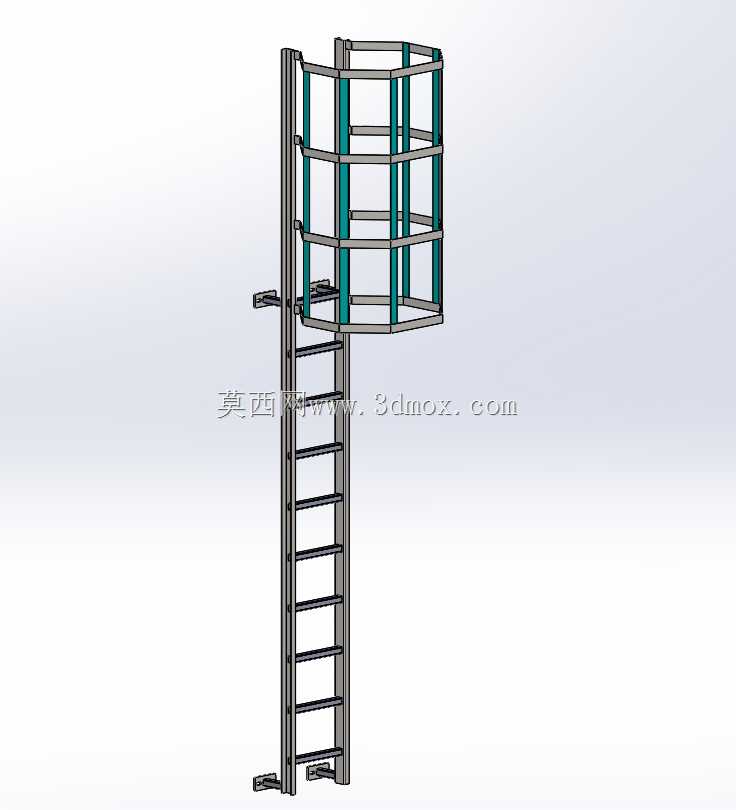

　　外形尺寸方面，直爬梯整体呈窄长立式布置，宽度方向占用空间很小，适合场地受限的管廊、筒仓、厂房山墙等位置。模型中护笼段位于梯身上部，形成顶部作业区域的防护延伸；梯身下部为敞开式直梯，便于快速接近和进入。安装时需要控制梯身与固定面的平行度，若墙面本身存在起伏，可通过调整支座垫片来保证立柱顺直，避免强行拉接导致装配内应力。顶部连接点要靠近平台边缘，使人员踏出梯身时能够直接踩到平台面，而不是悬空跨越。

　　在实际工程应用中，这类爬梯常见于除尘器顶部检修、阀门高位操作、仪表取样点维护、屋面设备巡检等场合。它不像大型升降设备那样占用地面通道，也不需要动力源，维护成本低，适合作为固定辅助通行设施。选材时多采用碳钢型材焊接后做防腐涂装，或在腐蚀环境中改用铝合金、不锈钢构件；踏步表面可采用花纹结构、防滑孔或附加防滑条，以应对油污、露水、粉尘等工况。三维建模时需要把管材中心线、踏步间距、支座孔位和护笼半径准确表达出来，这样后续出工程图时可以直接提取下料长度、连接节点和安装定位尺寸，也便于与建筑、设备模型进行碰撞检查，提前发现梯门、管道、电缆桥架与护笼之间的干涉问题。
