DN50等径正三通管路连接件

　　该三通为管路系统中典型的分支汇流元件，采用正交等径结构，主管与支管公称通径一致，适用于水、气、油等常规流体介质在管网中的方向切换与支路分配。在民用给排水、暖通空调、消防喷淋、工业循环水及普通工艺管线中，这类构件承担着将一条主管路拆分为两条支路，或将两条支路介质汇入主管的作用，是管网拓扑中改变节点连接关系的基础件。

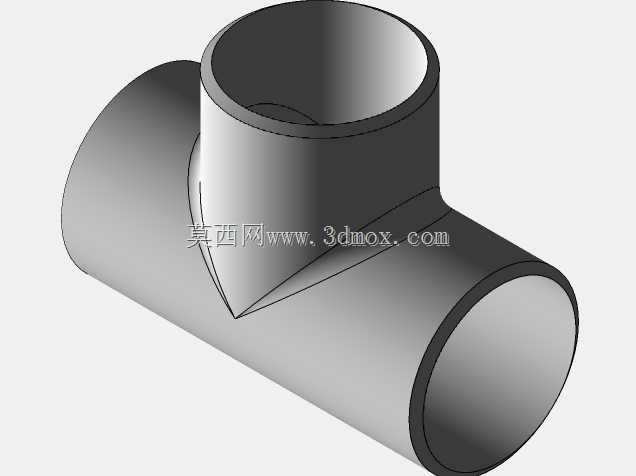

　　从结构上看，主管保持直通形态，支管从主管侧壁中部垂直引出，三个端口均为圆形开口，壁厚均匀，相贯线处做平滑过渡处理。这种处理并非单纯为了外观，而是为了降低介质在交汇处的局部阻力，减少涡流与冲蚀，同时避免应力集中导致焊缝或本体在承压工况下出现薄弱点。等径设计意味着三条通路的通流能力基本一致，选型时无需在节点处额外做变径换算，便于管路阻力计算与流量平衡。

　　建模过程中，相贯区域是核心难点。支管与主管圆柱面相交形成空间曲线，若直接拉伸切除，容易在交接处出现薄壁、尖角或几何断裂。实际处理时，先以主管轴线和支管轴线建立正交基准，保证两轴线空间垂直且相交于主管中心面；再分别构建主管与支管的筒体曲面，通过曲面修剪得到连续相贯线，随后沿法向加厚并对内外棱边统一倒圆。端口处保留平直段，用于对接焊缝、卡箍或螺纹连接，端面与轴线垂直度直接影响现场装配后的同轴度。

　　安装边界方面，三个接口的中心距决定了管路布置所需的最小空间。由于支管从主管中部引出，节点在支管轴线方向上会占用额外高度，在密集管排或管沟内布设时，必须预留支管向上或侧向引出的操作空间，不能仅按直通管长度估算。若采用焊接连接，相贯线处需预留焊接坡口与操作间隙；若配套法兰或快装接头，则端口外径、壁厚及密封面形式须与相邻管件统一。模型中端口保持等直径圆柱面，便于后续在装配环境中直接匹配标准管材、法兰或阀门。

　　从受力角度看，三通属于管道应力分析中的重点元件。内压作用下，主管开孔区域会产生明显的应力集中，尤其在肩部与腹部位置。均匀壁厚和圆角过渡能够改善应力分布，但在高温、高压或交变载荷管线上，仍需结合补强圈、厚壁管或整体锻制三通进行校核。对于普通低压流体输送场景，该类正交等径三通已能满足刚度与密封要求，且结构简单、加工便利、库存通用性强。

　　在设备整体布局中，三通常与弯头、阀门、法兰、直管段组合使用。其三维模型的价值不只在于呈现外形，更在于提供准确的接口位置、外轮廓和装配参考。设计人员可据此检查管道碰撞、支吊架位置和操作空间；施工人员可依据模型理解节点关系，减少现场误装。对于流体方向而言，介质既可以沿主管直通，也可以经支管分流或合流，但在高速含颗粒介质工况下，应关注交汇处背面的冲刷磨损，必要时调整流向或采用加厚、耐磨材质。

　　该模型整体几何关系清晰，轴线正交、端口规整、过渡连续，能够直接用于管路装配、空间校核和方案展示。围绕这一构件开展设计时，重点不在复杂机构，而在接口一致性、相贯区强度、安装空间以及与相邻标准件的匹配。把这些工程约束落实到三维模型中，才能让一个看似简单的管件在实际管网中具备可靠的连接与通流能力。
