起重吊装用锻造眼型吊钩结构设计

　　在车间重型工件转运、港口集装箱绑扎、建筑钢结构吊装以及设备检修临时挂点等场景中，吊钩作为直接承接载荷的终端受力件，其结构合理性直接决定整套吊索具的安全冗余。这款眼型吊钩的建模没有沿用简单放样生成曲面的做法，而是从受力路径出发，先勾勒出从顶部吊耳孔到钩尖承载区的连续力流走向，再通过多段曲率连续的曲面过渡，把截面变化控制在应力集中系数允许的范围内。

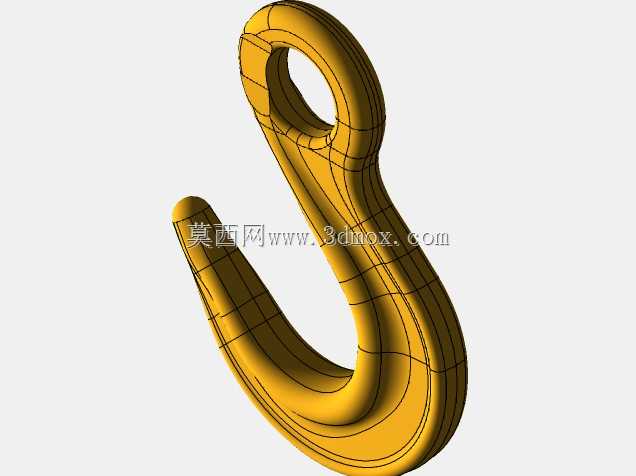

　　从实际使用角度看，吊钩顶部的封闭环眼主要用于与卸扣、吊环或钢丝绳索节直接连接，环眼内孔做了整圈圆弧倒角，避免索具在偏载摆动时被锐边切割。钩身采用渐变截面设计，靠近环眼的直段截面厚度较大，用于传递竖直方向的拉伸载荷；向下弯曲进入钩腔后，截面逐步收窄并向钩尖方向延伸，既保证钩腔有足够的开口深度容纳吊索、链条或被吊物的挂耳，又控制钩尖处的厚度，方便操作人员快速挂取。钩尖内侧预留了安全余量，正常承载时吊索会自然滑向钩腔底部，不会向钩尖开口处滑移脱出。

　　建模过程中，钩身背部的大圆弧过渡是处理重点。吊钩在起吊瞬间常伴随冲击载荷，若背部曲率突变，有限元计算中会在转折处出现明显的应力峰值。设计时通过调整背部圆弧半径与截面宽厚比，使拉伸主应力沿钩身外侧均匀分布，同时让钩腔内侧的压应力区保持连续。环眼与钩身衔接的位置没有采用直角相接，而是增加了一段平缓的隆起过渡，相当于在几何上形成加强筋效果，可降低反复加载导致的疲劳裂纹风险。

　　安装边界方面，环眼内孔直径需要与配套卸扣的销轴直径匹配，间隙过小会造成装配困难，间隙过大则会在起吊时产生额外冲击；钩身外侧宽度决定了其能否穿过某些设备上的预留吊孔，钩腔开口尺寸则要保证常用吊装带、链条或钢丝绳能够顺利放入。在布置整套吊具时，还需核对吊钩最低点与被吊物之间的空间，防止钩尖与工件表面发生干涉。对于需要频繁摘挂钩的工位，钩身整体重心应尽量靠近环眼中心，这样吊钩在悬空状态下能够自然保持钩腔朝上，减少人工扶正的操作。

　　表面结构上，模型保留了模锻件常见的流畅外轮廓，没有多余的凹槽和死角，这有利于后续探伤、润滑和日常检查。钩尖端部做了钝化处理，既避免划伤吊索，也防止操作人员在挂取时被锐边割伤。若用于高温、腐蚀或高粉尘环境，还可在此几何基础上调整材质和表面处理，但核心的钩身曲率、环眼尺寸和钩腔包容关系仍需保持一致。

　　从结构工程师的视角看，这类吊钩模型的价值不只在于外观还原，更在于把承载截面、连接边界和操作空间统一到同一三维数模中。设计人员可以直接在装配体里验证吊钩与卸扣、钢丝绳、被吊物挂耳的匹配关系，检查极限偏角下是否存在擦碰；工艺人员则可根据曲面分模特点规划锻造模具，评估飞边位置和机加工余量。通过对环眼、钩背、钩腔和钩尖的协同建模，整个构件在满足吊装功能的同时，也为后续的强度校核、选型配套和现场使用提供了清晰的几何依据。
