内燃机散热式曲轴箱壳体结构

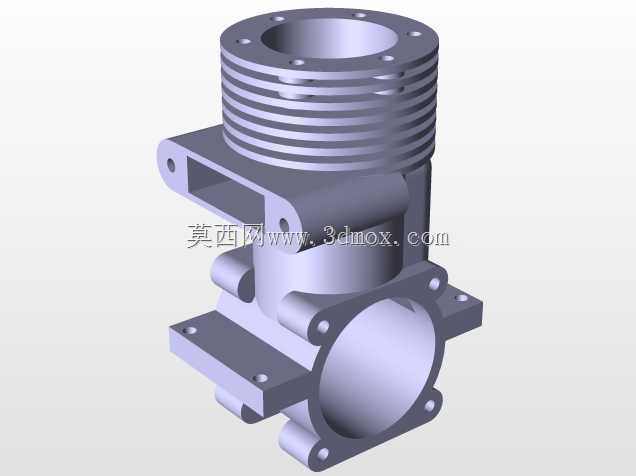

　　该零件为小型内燃机的曲轴箱主体壳体，是整台动力装置中承担骨架支撑、腔体密封与热量导出的核心承力构件。从实际装机场景看，这类结构常见于排量较小的单缸风冷发动机，可配套通用动力机械、小型代步设备或实验教学机组，上部直接承接气缸套与活塞组件，下部围合曲轴回转空间，侧向接口用于连接进气、点火或传动附属部件。

　　壳体上部采用密集环形散热鳍片结构，鳍片沿筒体周向连续布置，既增大了与空气的接触面积，也通过环形肋条提升了筒体自身的径向刚度。燃烧室与活塞往复运动产生的热量会经缸壁传导至该区域，在风冷条件下依靠气流掠过鳍片表面完成散热，因此鳍片间距、高度和壁厚需要在散热效率、铸造工艺与结构重量之间取得平衡。顶部法兰面沿圆周分布螺栓孔，用于实现气缸盖或相关上部组件的压紧定位，孔位布置需保证密封压力均匀，避免局部应力集中造成结合面翘曲。

　　中部腔体是曲轴、连杆等运动件的容纳空间。设计时不仅要留出足够的回转包络，避免运动件与内壁发生干涉，还要在侧壁设置加强筋与连接耳板，使螺栓预紧力、缸内爆发压力和曲轴支承反力能够沿壳体合理传递。侧向伸出的带孔支耳用于整机在机架上的固定，其孔距、贴合面高度和支承方向决定了发动机的安装边界；若支耳刚性不足，运转时容易产生附加振动，影响齿轮啮合、密封性能以及连接螺栓的疲劳寿命。

　　下部圆形法兰开口提供了装配与维护通道，也可用于连接端盖、轴承座或附属箱体。法兰面上的孔位围绕中心均匀分布，能够形成稳定的周向压紧。开口直径必须大于内部关键装配体的通过尺寸，同时法兰厚度要满足端盖密封所需的刚度，防止在油压、热变形和振动共同作用下出现渗漏。壳体上多个凸台和沉孔并非单纯装饰，而是为紧固件提供贴合面、为加工刀具留出让刀空间，并在壁厚变化处控制材料堆积，降低铸造缩松风险。

　　从建模逻辑看，这类壳体适合先建立主回转体与外部安装体的组合骨架，再通过拉伸、旋转、布尔切除形成内腔和法兰孔，最后补充散热鳍片、加强筋和局部圆角。内腔尺寸不能只按理论零件外形确定，还应预留运动间隙、润滑油膜空间以及热膨胀余量；外壁则要兼顾拔模方向和最小壁厚，使模型既能反映工程结构，也具备后续转工程图、进行干涉检查和装配校核的价值。

　　在整机布局中，曲轴箱的外形边界直接影响外围导风罩、消音器、油箱和启动机构的布置。上部散热段高度决定气缸中心线位置，下部法兰中心决定曲轴轴线高度，侧向支耳的方位则决定动力输出方向。若用于设备选型，应重点核对安装孔距、主轴中心高、上部法兰螺栓分布圆以及侧向接口方位；若用于结构学习，则可通过该模型理解承力壳体如何把散热、密封、支承和装配通道整合在同一铸件上。
