翼型传感设备防护外壳结构设计

　　这款翼型壳体的结构设计，核心出发点是为狭长安装空间内的传感单元提供承载与防护，整体采用低风阻的扁平翼面轮廓，上表面为连续平滑的弧面过渡，下表面预留规整的内部容纳腔，既可以降低外露布设时的气流扰动影响，也能在紧凑的设备间隙内完成嵌入式装配。从实际工程使用场景来看，这类壳体常被用在户外监测设备、小型机载传感组件、工业流水线侧装检测单元的外部防护上，壳体本身需要同时承担结构支撑、内部元件隔离、安装定位三个作用，不能只做外观曲面而忽略装配公差与受力边界。

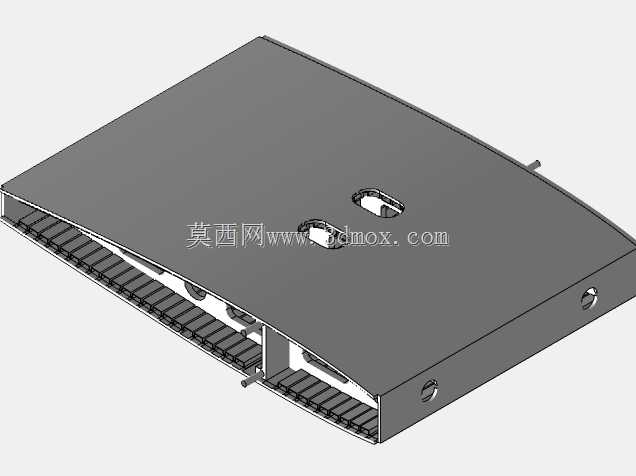

　　壳体上表面开设的两个长圆形开孔，是为传感探头的外露检测预留的通口，开孔边缘做了下沉台阶处理，装配时可以在台阶处嵌入密封胶圈，避免粉尘、水汽从探头与壳体的配合间隙渗入内部腔室。长圆孔的设计相比圆孔预留了更大的位置调整余量，在实际装配时可以补偿探头安装座的小幅加工误差，不需要为了几毫米的位置偏差重新修正壳体开孔，这一点在小批量定制化传感设备的装配中实用性很强。

　　壳体的侧边采用折弯咬合的钣金成型思路，侧壁带有连续的格栅状加强结构，这种结构不是单纯的装饰造型：薄钣金件做成大平面翼面时，受外力很容易出现板面凹陷颤振，沿侧边布置连续的折弯格栅，相当于在腔体开口侧增加了一圈离散的加强筋，在不显著增加壳体整体重量的前提下，能把侧壁的抗形变能力提升数倍。同时格栅之间的间隙也可以作为内部电路的散热通道，传感元件长时间工作产生的热量可以通过侧壁间隙自然对流散出，不需要额外加装散热构件。

　　从安装边界来看，壳体的整体轮廓为扁平楔形，前端厚度较薄、向后逐步过渡到均匀厚度，这种轮廓在安装到有气流经过的检测点位时，不会在壳体后方形成明显的湍流区，避免气流扰动对压力类、流量类传感元件的检测精度造成干扰。壳体侧壁预留的多个圆形安装孔，分为定位孔与锁紧孔两类：其中一个孔采用小间隙配合作为主定位基准，其余孔位稍大作为锁紧过孔，装配时先通过主定位孔确定壳体的安装位置，再穿入紧固件完成锁紧，既能保证重复拆装的位置一致性，也能抵消安装基面的平面度误差。

　　内部腔体的尺寸设计围绕常规传感电路板的排布展开，腔体深度预留了电路板焊接元件、接线端子的容纳空间，不会出现元件顶壳的问题；腔体边缘的折弯边同时作为电路板的安装支撑面，装配时电路板可以直接搭在折弯边上，通过螺丝或者卡扣固定，不需要额外在壳体内加装独立的支撑柱，减少了整体零件数量。壳体的楔形前端做了收边处理，没有裸露的锋利锐边，既可以避免安装过程中划伤操作人员，也能在壳体嵌入狭窄安装槽时起到导向作用，不需要额外修配导入倒角。

　　在结构受力的考量上，壳体的上表面弧面并非等厚设计，曲面的曲率变化兼顾了抗弯性能与材料利用率，在两个开孔周边的区域，曲面的局部刚度做了强化，避免安装探头时拧紧力造成板面凹陷。侧壁的格栅结构沿壳体长度方向均匀排布，每个格栅的折弯角度一致，在模具成型时可以通过连续折弯工序一次加工完成，不需要复杂的冲压模具，适配小批量生产的工艺条件。壳体尾部预留的小凸耳结构，是为了布设传感线缆而设计的出线位，凸耳上可以安装防水接头，将内部线缆的出线位置完全密封，满足户外工况的防护要求。

　　这类翼型壳体的设计没有追求复杂的异形曲面，所有的轮廓特征都围绕实际装配、防护、检测三个核心需求展开，每一处开孔、折弯、凸台都对应明确的工程用途，不存在冗余的装饰结构。对于结构设计人员来说，这类壳体的建模过程需要重点关注曲面与安装基准的位置度、折弯边的展开公差、密封配合面的平面度，不能只把外观曲面做顺滑而忽略实际加工的工艺可行性。在选型适配时，只需要确认内部电路板的轮廓尺寸、探头的伸出高度、安装点位的空间边界，就可以基于这款壳体的基础结构调整对应尺寸，快速完成定制化传感设备的外壳设计，大幅缩短从方案到成品的开发周期。
