V12发动机右侧气缸盖总成结构

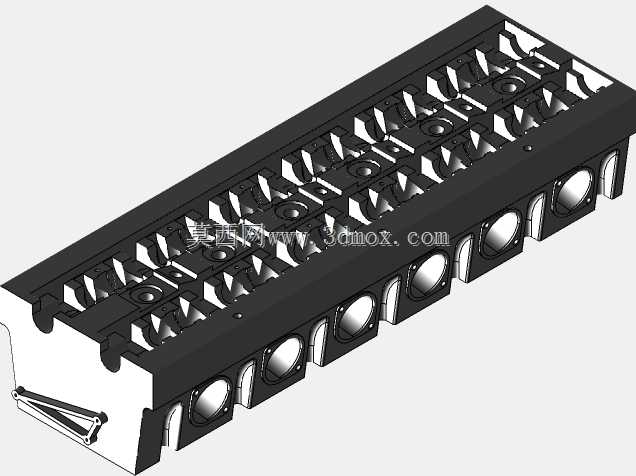

　　这款V12发动机右侧气缸盖的三维结构，在大排量豪华乘用车、高性能船舶动力以及固定式发电机组的动力总成开发中都有明确的落地场景。作为V型十二缸发动机单侧整列气缸的核心密封与配气承载部件，它直接决定了燃烧室上部的密封可靠性、进排气道的流通效率以及凸轮轴、气门机构的安装精度，是整台发动机热负荷与机械负荷最集中的零件之一。从结构呈现来看，模型完整还原了长条形缸盖的本体框架，沿长度方向整齐排布六组气缸对应的上部安装位，侧面预留的圆形开孔对应冷却水套与进排气接口的连通边界，顶面密布的加强筋与轴承安装座，用于承托顶置凸轮轴并约束配气机构的运动轨迹。这类长缸盖在设计时最先要平衡的是整体刚性与热变形控制：十二缸机型单侧跨距较长，

　　螺栓压紧后若筋板布局不合理，极易在缸盖中部产生弯曲形变，直接破坏缸垫的密封线压，因此模型中能看到本体内部沿纵向连续布置的加强立板，将螺栓压紧力均匀传递到每个气缸周围的密封区域，同时在水套对应位置留出足够的冷却液流通截面，避免局部热点引发气门座圈变形。实际工程推进中，这类缸盖的外形边界需要与整车或机组的机舱布置反复校核：长度方向要避开转向系统、排气歧管与线束走向，宽度方向的进气道安装面要与进气歧管的密封面完全贴合，高度方向则要给气门室罩、凸轮轴相位调节器留出装配与检修空间。模型中侧面的圆形开孔并非简单的减重结构，一部分是冷却液横向流动的通道，用于连通缸体水套与缸盖上层冷却水腔，让冷却液优先流经气门座圈与喷油器周围的高温区域；

　　另一部分则是工艺孔，用于铸造清砂与加工时的定位基准，在量产阶段会通过堵盖实现密封。从配气机构的安装逻辑看，顶面连续的轴承座采用分体式压紧结构，装配时凸轮轴从端部穿入后逐段扣合轴承盖，每个座孔的同轴度需要控制在极小的公差范围内，否则长凸轮轴高速旋转时会出现卡滞与异常磨损。设计阶段还需要同步考虑气道的走向：六缸共用的进气道要尽可能降低各缸进气阻力差，避免出现各缸混合气均匀度偏差过大的问题，排气道则要在保证流通面积的前提下缩短高温废气与缸盖本体的接触路径，减少热累积。缸盖底面的燃烧室凹坑与缸体、活塞共同构成完整的燃烧室，其形状直接影响压缩比与混合气滚流强度，因此在三维建模阶段就要与活塞顶面造型、气门下沉量做匹配校验，

　　防止运动过程中出现气门碰活塞的干涉问题。安装边界方面，缸盖周布的螺栓孔位置需要与缸体螺栓孔一一对应，螺栓的拧紧顺序通常从中间向两端分步施加扭矩，以此抵消长缸盖的装配弯曲变形；周边的附件安装位则用于固定线束支架、传感器座与冷却液接管，这些小凸台的位置在建模时就需要避开缸盖内部的润滑油道与水套，防止钻孔加工时出现贯通泄漏。对于高性能机型而言，缸盖的材料多采用铝合金以降低自重，但铝合金的热膨胀系数更大，因此在结构设计时会在气门座圈、导管位置采用过盈镶嵌的耐磨件，模型中对应的安装孔位也保留了精确的配合台阶。整个结构没有多余的装饰性特征，每一处凸台、筋板与开孔都服务于密封、冷却、润滑与装配的实际需求，能够帮助结构设计人员在开发阶段快速完成整机布置校核、运动干涉检查以及铸造工艺的初步评审，也可为后续的热结构耦合分析、冷却水套CFD仿真提供准确的几何基础。
