V12发动机缸体精密结构设计

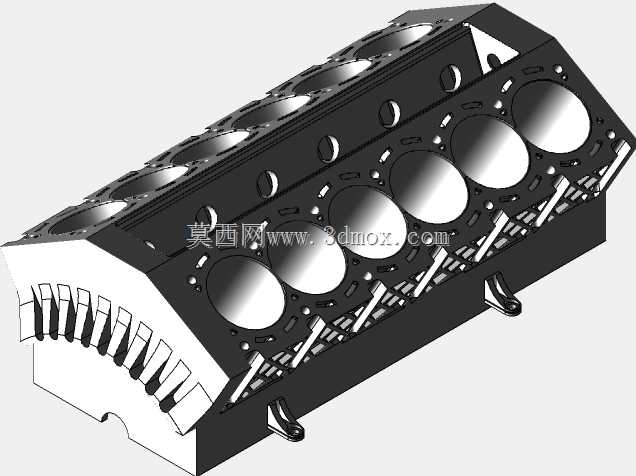

　　V12发动机缸体是大排量动力总成的核心承载件，其结构设计直接决定整机刚度、振动水平、冷却效率与装配可靠性。该模型呈现的是V型夹角布置的十二缸缸体，两列气缸沿曲轴中心呈对称分布，这种布局能够在有限的纵向空间内布置更多排量，同时通过对置做功抵消部分一阶、二阶惯性力，使整机运转更平顺，常见于豪华乘用车、大型船舶辅机、固定式发电机组以及高端工程机械动力包。

　　从实际用途看，缸体不仅要为活塞、连杆、曲轴提供运动导向和支撑，还要集成润滑油道、冷却液腔、附件安装面及缸盖连接边界。模型中可以看到顶面整齐排列的气缸孔与螺栓孔阵列，这些孔位用于安装湿式或干式缸套、气缸盖及主轴承盖。缸筒周围的水套区域需要保证冷却液绕流充分，避免局部热点导致爆震或热变形；而主轴承座区域则承担燃烧爆发压力与曲轴往复惯性载荷，因此在隔板、加强筋和轴承盖结合面处通常采用较厚截面并进行圆角过渡。

　　设计思路上，V12缸体需要在轻量化与高刚性之间取得平衡。外壁并非简单等厚壳体，而是沿缸孔、轴承壁和侧壁布置交错加强筋，以提高弯曲和扭转模态频率，降低裙部振动辐射噪声。模型侧面可见多个圆形工艺孔与油堵孔，它们既是铸造砂芯的定位与清砂通道，也是机加工后油道、水道的封堵位置。曲轴箱下部的弧形轮廓与加强齿状结构，有助于提高裙部刚度并控制曲轴回转空间；端部和侧面的凸台则用于安装正时机构、机油泵、水泵、发电机、起动机及各类管路支架。

　　外形尺寸与安装边界方面，V12缸体因气缸数量多，轴向长度明显大于直列四缸或六缸机型，而V型夹角又使其宽度大于直列机型。进行整车或机组布置时，必须重点核对缸体长度与发动机舱纵梁、散热器、防火墙及变速箱壳的间隙；宽度方向需关注排气歧管、增压器、发电机和转向助力泵的外伸轮廓；高度方向则要预留缸盖、气门室罩、进气歧管和油底壳的叠装空间。安装点通常位于缸体两侧或主轴承座下方，设计悬置支架时应使支撑面尽量靠近曲轴中心线，以减小倾覆力矩对车架的传递。

　　从三维建模角度看，这类零件适合采用骨架线与参数化特征结合的方式构建。先确定曲轴中心、缸心距、V型夹角、缸径和冲程等基准，再建立缸孔、主轴承孔、凸轮轴孔等关键轴线；随后生成水套内腔、油道网络和外壁加强筋。建模过程中需特别注意壁厚均匀性，避免铸件出现缩松或冷隔；机加工面应预留拔模和加工余量，深孔油道要保证相交处圆滑过渡，减少应力集中。装配校验时，还需检查曲轴回转包络与缸体内部不发生干涉，活塞在上止点和下止点位置均不与气门、燃烧室或连杆大头碰撞。

　　在工程应用中，该缸体模型可用于动力总成布置校核、缸盖垫片密封面分析、冷却水套CFD前处理、曲轴箱疲劳强度评估以及加工工艺规划。对于结构设计人员，它提供了复杂铸件分块建模、特征阵列和内腔抽壳的典型参考；对于设备选型人员，则可据此判断发动机外形包络、悬置位置和附件接口是否满足整车或机组集成要求。整体而言，V12缸体的设计价值不只在于十二缸的数量叠加，更在于通过对称布局、刚度分配、热管理和集成化安装边界，实现高功率密度与长期运行稳定性的统一。
