航空涡扇发动机叶片组结构设计

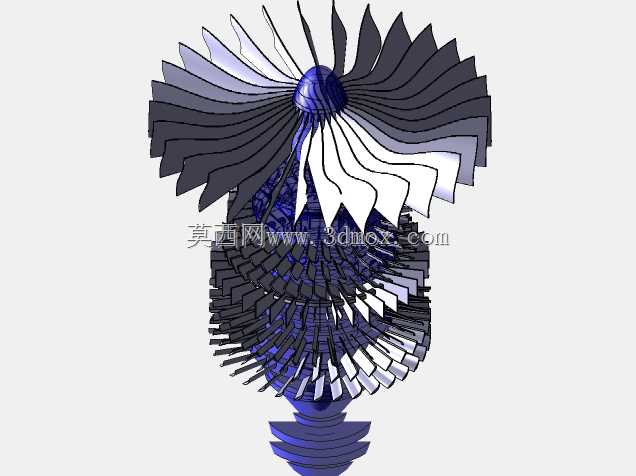

　　在航空推进系统的工程实践中，压气机与涡轮叶片的几何造型直接决定整机的气动效率、结构强度与寿命边界。这套叶片组三维结构围绕轴流发动机的核心流道展开，重点还原了多级转子叶片在轮盘上的排布关系、叶身扭角沿径向的变化规律以及叶根与轮盘榫槽的配合形式。从实际装机场景看，这类叶片组件广泛用于中小型涡扇、涡喷发动机的高低压压气机段，也可作为地面燃气轮机、辅助动力装置的核心转动部件参考。设计时首先要面对的是气流在不同半径处的速度三角形差异：叶尖处圆周速度高，气流相对马赫数大，叶型需要更薄的前缘与更大的安装角来控制激波损失；叶根处通道狭窄、离心应力集中，叶型厚度与弦长则需相应加大，以保证榫头上方截面有足够的抗弯截面模量。模型中叶片沿周向均匀密布，

　　相邻级之间叶片数与扭角并不相同，这正是为了匹配压气机逐级增压后气流密度、压力和流向的变化，避免在叶背处出现大面积分离。叶身采用了典型的弯掠组合造型，掠形可以降低叶尖相对马赫数、削弱通道激波强度，而周向弯曲则能够重新分配径向压力梯度，减少端壁二次流损失。对于结构工程师而言，外形并不仅仅服务于气动。叶片在高速旋转时承受巨大的离心载荷，叶根与轮盘连接处的应力峰值往往是寿命评估的关键。模型中叶根呈现出与轮盘嵌合的榫齿形态，这种结构能够把单片叶片的离心力分散到多个承压面上，同时便于装配和单独更换。轮盘外缘的型线需要与叶片下缘严格对应，安装槽的位置度、对称度以及相邻槽之间的节距误差，都会影响转子的动平衡品质。在实际装配中，

　　叶片装入后还需通过锁片、销钉或圆弧榫槽的弹性变形实现轴向限位，防止在启停循环中因温度和离心力变化而松脱。从安装边界看，整组叶片必须在机匣环形通道内保持均匀叶尖间隙。间隙过大会导致叶尖泄漏量增加，降低压气机效率并可能引发喘振；间隙过小则在热态膨胀、振动和转子挠曲时容易碰磨。因此，建模时需要同步考虑机匣内壁、轮盘外径、叶片伸长量以及轴承支点的径向跳动，给出冷态与热态两种工况下的间隙包络。叶片的轴向定位同样关键，各级轮盘通过拉杆或短螺栓串联成转子组件，叶片重心相对转子轴线的轴向偏移会影响转子的临界转速和不平衡响应。在三维建模过程中，叶身曲面通常由多个基元叶型沿积叠轴拟合而成，前缘、后缘的小圆半径与压力面、吸力面的曲率连续性需要反复检查，

　　否则在后续网格划分和CFD计算中会出现局部网格畸变或应力奇异。叶根过渡圆角则不能简单按视觉处理，圆角半径直接影响缺口疲劳系数，工程上常需要结合光弹试验或有限元应力集中系数进行修正。对于维修和制造端，这套结构还隐含了工艺约束：叶片多采用精铸或精锻毛坯，再经数控铣削叶身、抛光表面，最终进行荧光探伤和涂层处理。复杂的弯掠叶形对五轴加工的刀轴控制提出较高要求，而榫齿工作面则需要拉削成型以保证互换性。模型把这些层级关系集中呈现，使设计者能够在同一坐标系下检查气动流道、转子动力学空间和装配干涉，也便于在方案阶段快速比较不同叶片数、不同稠度下的结构差异。对教学和方案论证而言，这种多级叶片组的直观结构有助于理解轴流压气机逐级做功的基本逻辑，也能为叶片强度校核、轮盘破裂转速估算以及整机转子动力学建模提供清晰的几何基础。
