V12发动机用涡轮增压器结构设计

　　这款涡轮增压器针对V12大排量发动机的进气需求开发，核心作用是利用发动机排出的废气能量驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升充气效率，让各缸在高转速工况下获得更充足的氧气，以此提升动力输出、降低燃油消耗与尾气排放。

　　从实际装车场景来看，这类增压器多用于高性能乘用车辆、大马力特种作业车辆以及固定动力机组的V12发动机上。发动机舱内的布置空间非常紧凑，周边排布有排气歧管、进气歧管、冷却管路、线束等部件，因此增压器的整体轮廓必须严格适配安装边界。模型中两侧的法兰分别对接发动机排气歧管出口与中冷器进气接口，法兰面上的螺栓孔采用圆周均布设计，保证连接受力均匀，同时控制法兰外缘的突出尺寸，避免与周边管线发生干涉。

　　结构设计上采用典型的径流式涡轮+离心式压气机布局，中间的轴承体为核心支撑部件，内部布置浮动轴承、密封环与润滑油道，工作时发动机主油道的压力润滑油进入轴承体，在高速旋转的轴与轴承之间形成油膜，既承担径向与轴向载荷，也带走涡轮端传递过来的热量。涡轮端直接接触高温废气，壳体材料需具备良好的耐高温与抗热疲劳性能，压气机端则负责压缩常温空气，壳体流道按照气动设计型线加工，引导气流平顺进入叶轮并扩压。

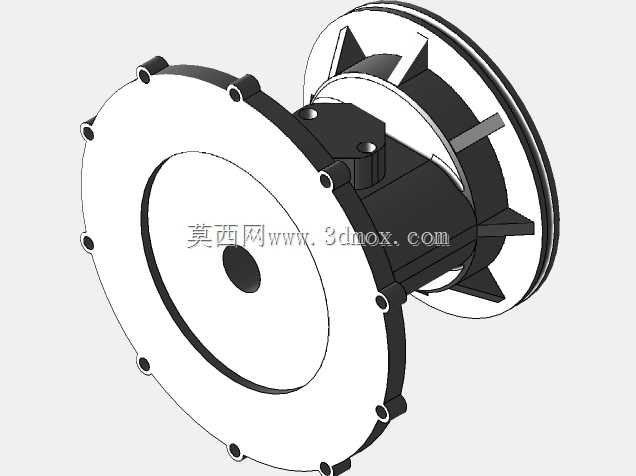

　　从三维建模的角度拆解，该模型完整还原了增压器的外部装配关系：压气机壳与轴承体之间通过止口定位，保证两者同轴度；涡轮壳与轴承体同样采用止口加卡箍或螺栓的连接方式，方便后期维护拆装。两侧法兰的螺栓孔位置、孔径以及法兰厚度都按照实际连接标准设定，安装时可直接对接发动机端的对应接口，不需要额外制作转接板。中间壳体上的凸台结构预留了润滑油进油、回油接口以及冷却水接口位置，在进行整机布置时，可以直接在这些位置对接管路，检查管路走向是否合理。

　　外形尺寸方面，增压器的轴向长度控制在V12发动机两列气缸之间的预留空间范围内，径向最大尺寸出现在涡轮壳与压气机壳的流道外缘，建模时已考虑与发动机缸体、缸盖以及周边附件的安全间隙，尤其是涡轮壳表面工作温度极高，必须与橡胶管路、塑料件、线束等不耐热部件保持足够的隔热距离。叶轮部分的叶片采用三元流设计，模型中虽未完全展示内部叶片细节，但外部壳体的型线完全匹配叶轮的气动轮廓，保证气流在壳体内流动时不会产生突兀的截面突变。

　　在设备选型与结构验证阶段，这类三维模型可以直接用于发动机舱的数字化装配，检查增压器与排气系统、进气系统、润滑系统、冷却系统的匹配情况。比如可以在装配环境中模拟增压器的拆装路径，确认维修时是否有足够的空间松开法兰螺栓、取出增压器，避免出现装车后无法维护的问题。同时也可以基于模型进行重量分配校核，增压器通过法兰固定在发动机上，其自身重量与振动会对排气歧管产生附加载荷，合理的安装点布置能够分散这些载荷，提升连接可靠性。

　　实际运行中，增压器转子的转速可达每分钟十几万转，因此各旋转件与固定件之间的间隙控制至关重要。模型中压气机叶轮与压气机壳、涡轮叶轮与涡轮壳之间都预留了合理的工作间隙，既防止热态下叶轮与壳体发生碰擦，又避免间隙过大导致增压效率下降。轴承体上的密封结构能够防止润滑油进入压气机壳和涡轮壳，同时阻止高温废气和压缩空气泄漏进入润滑油道。

　　对于结构设计从业者而言，该模型清晰展示了车用涡轮增压器的典型外部结构与安装逻辑，可作为同类增压部件设计的参考，在进行新机型开发时，可以根据发动机的排量、功率目标、布置空间调整增压器的流道尺寸、法兰规格与接口位置，在保证增压性能的同时满足整车装配与维护要求。
