多工位连续冲压级进模结构设计

　　这套连续冲压级进模面向薄板零件的大批量自动化生产，核心目标是在压力机一次行程内，通过条料沿送进方向的逐工位移动，同步完成冲裁、弯曲、拉深、成形、整形与分离等多道工序。相比单工序模，它减少了半成品周转和多次定位带来的累积误差，对料厚波动、材料回弹和送料步距偏差更敏感，因此在结构上必须把定位、导向、卸料和废料排出作为整体约束来处理。

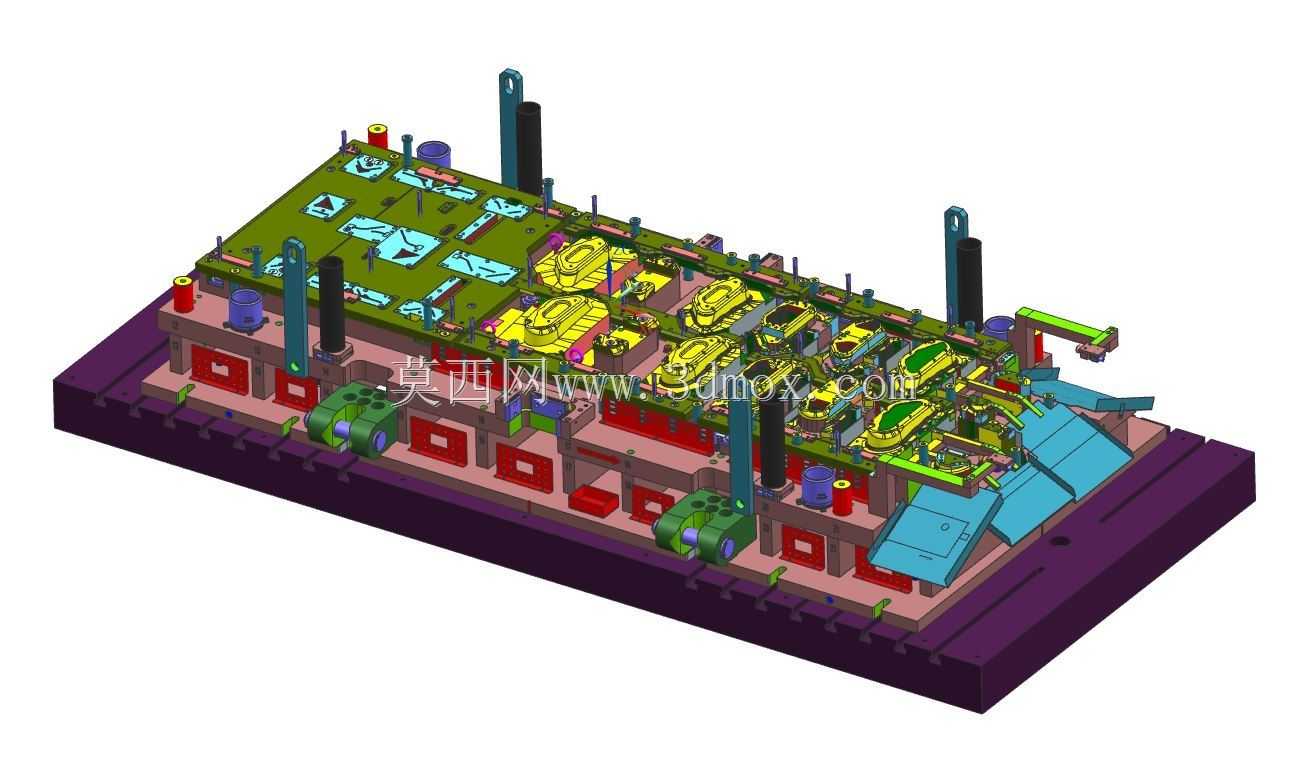

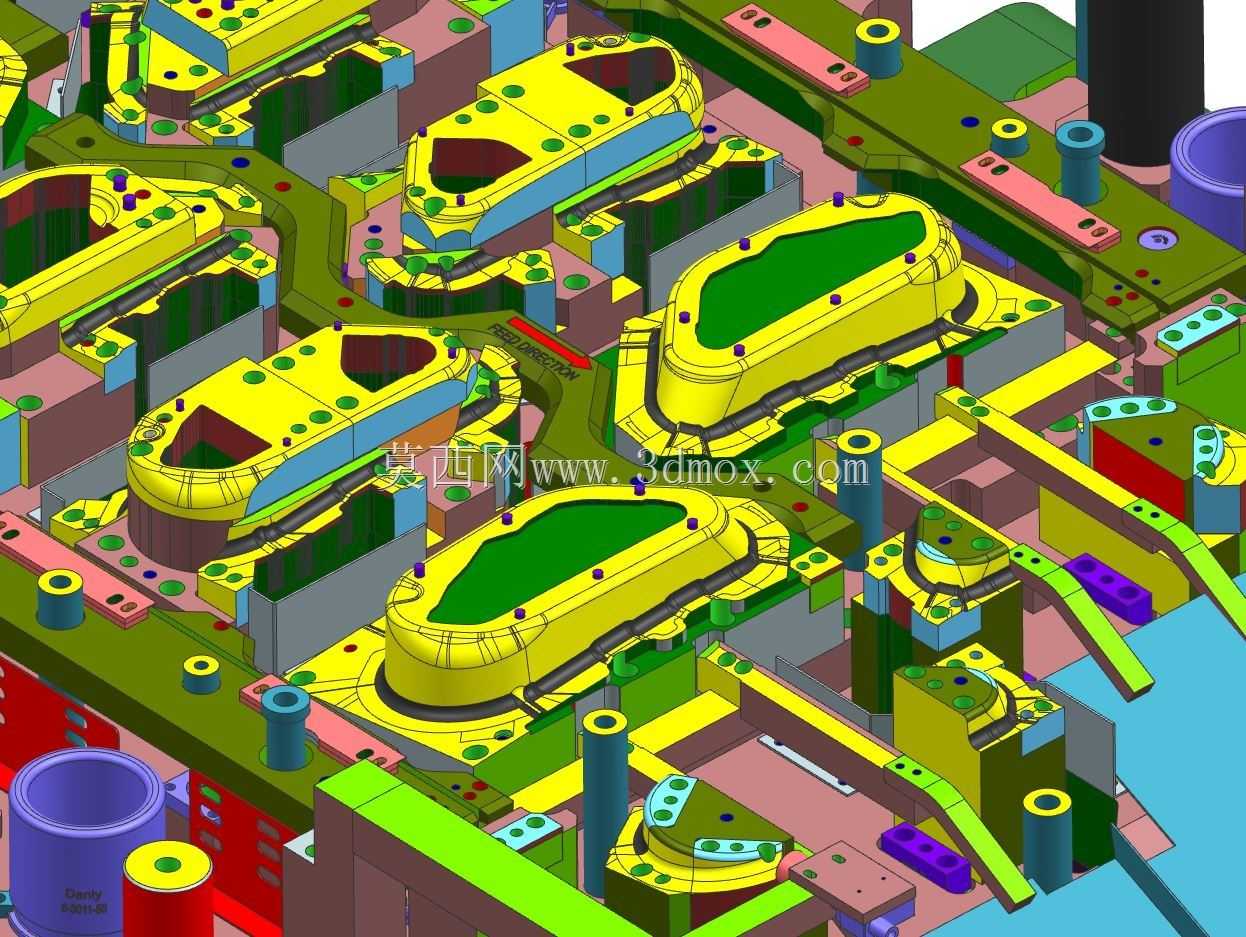

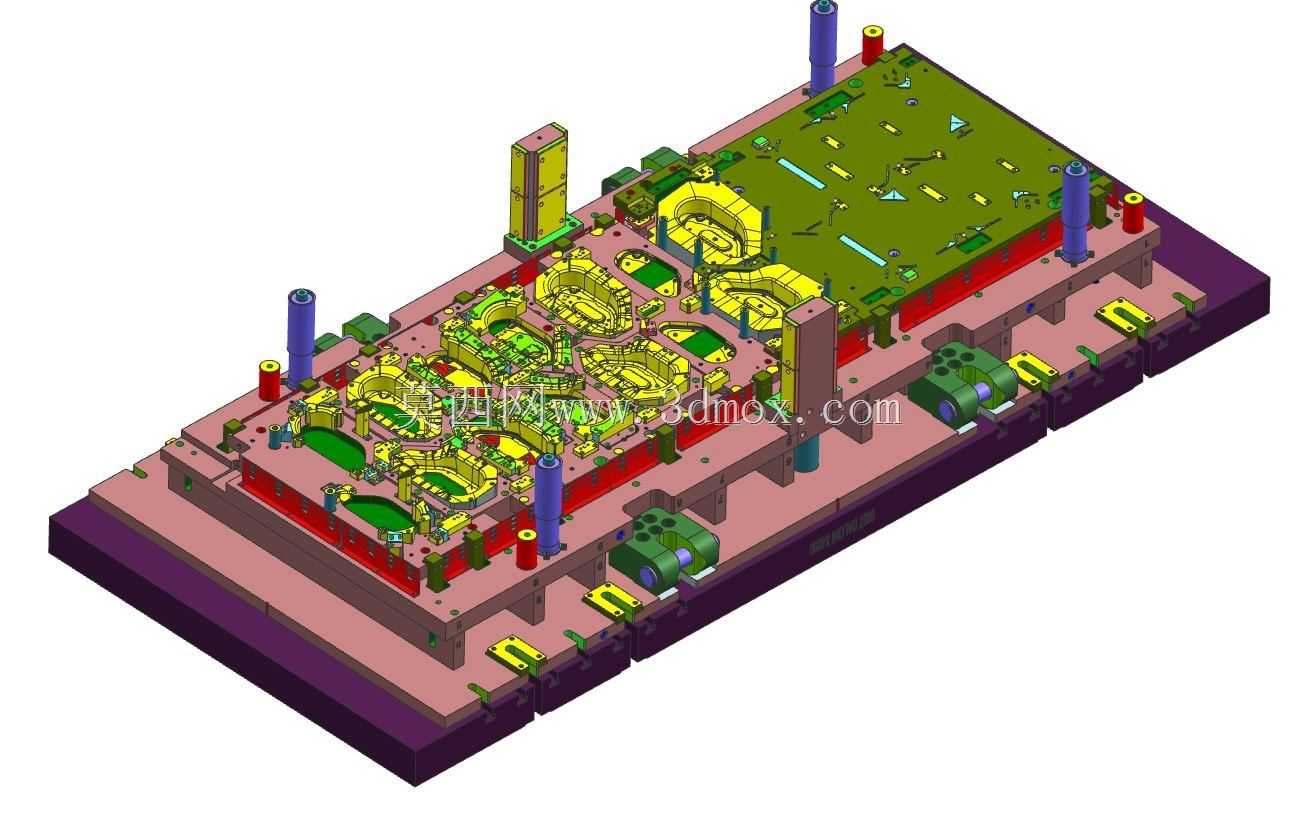

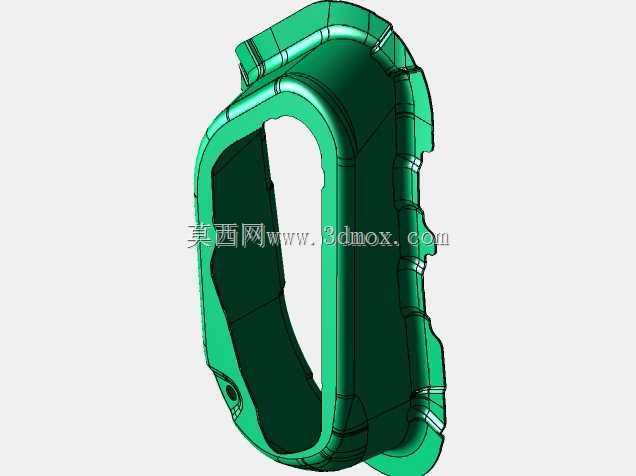

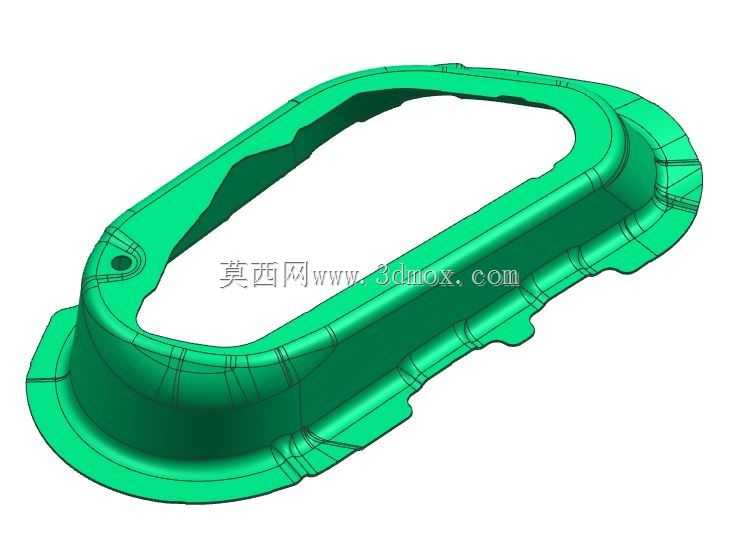

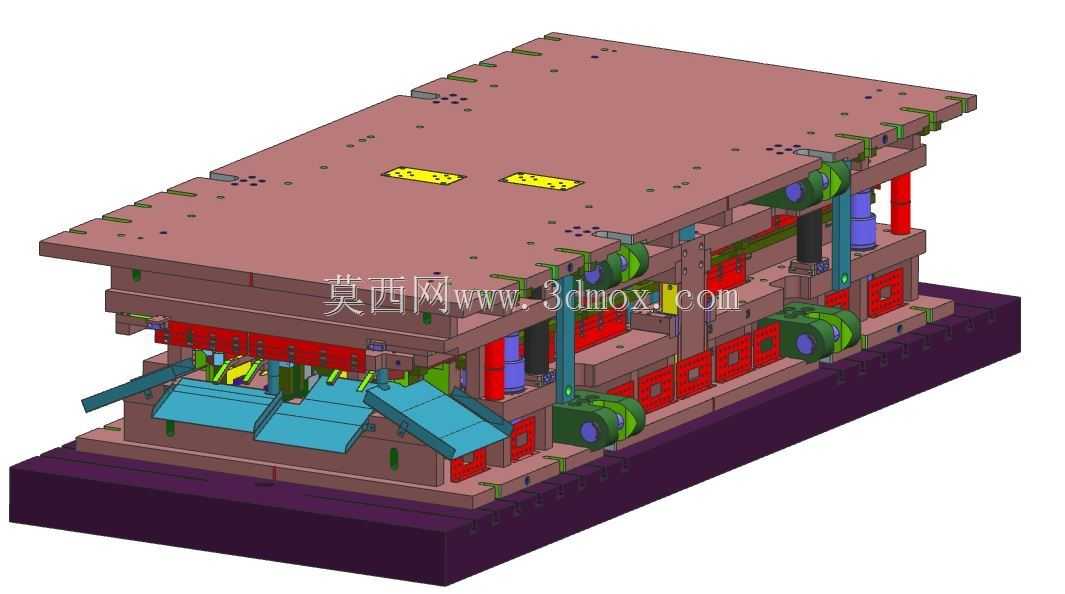

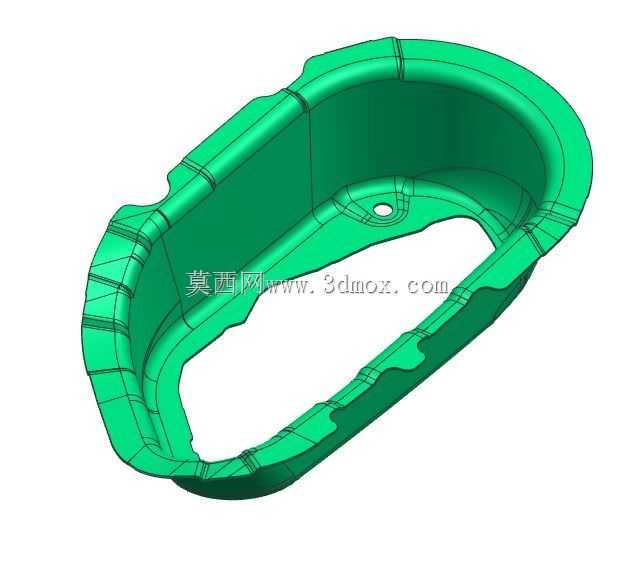

　　从实际应用看，这类模具常用于电子接插件、家电支架、汽车小冲压件以及仪器仪表内部连接件的产线。工件外形带有明显的起伏轮廓和局部封闭成形区域，单靠平面冲裁无法一次获得，因此排样时需要把冲孔、切边、局部拉深、外形分离穿插在不同工位。模型中可以看到多组成形凸模、凹模镶件和卸料板相互嵌套，黄色、绿色和蓝色区域分别对应不同功能的工作零件，这种分色方式便于在装配阶段检查干涉，也方便后期维修时快速识别易损件。

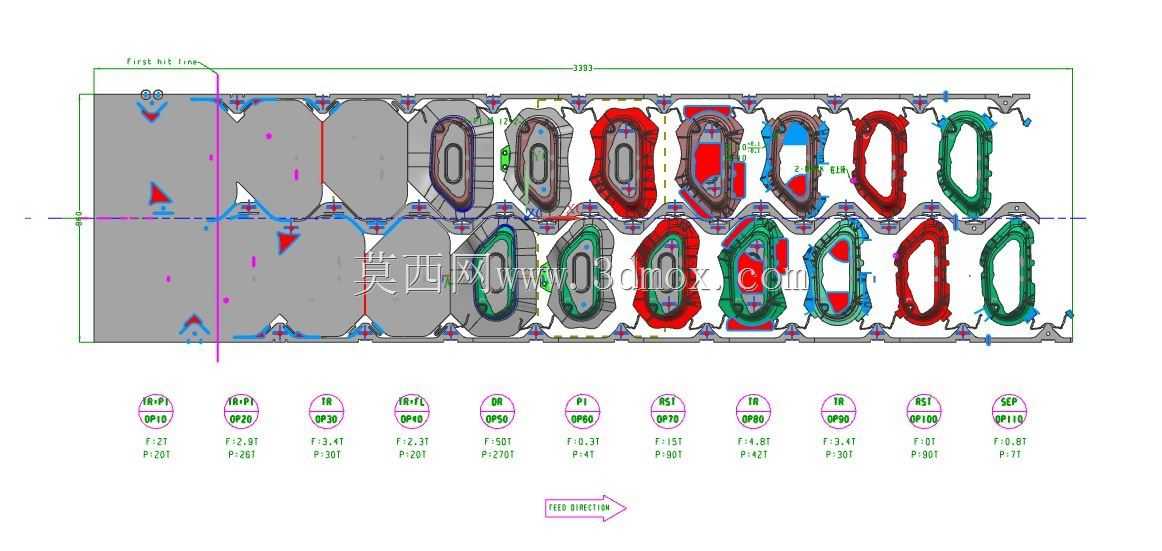

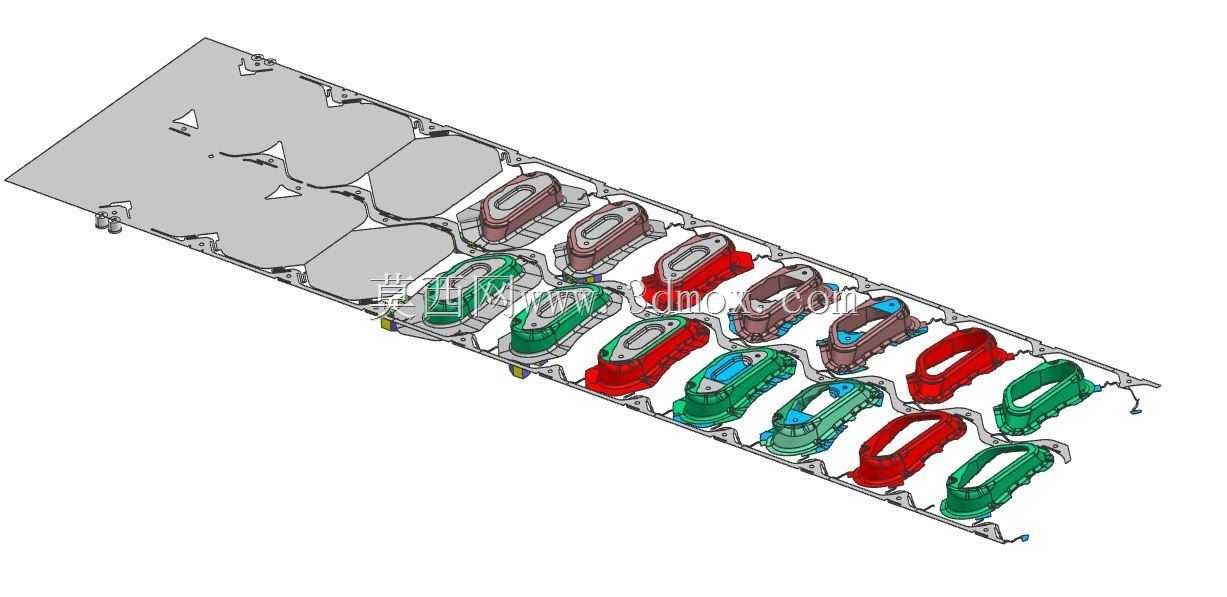

　　设计思路上，首先要确定条料宽度、步距和载体形式。载体不只是连接各工序件的余料，更是保证送进稳定的关键。若工件局部拉伸深度较大，材料会从周边流入，排样时就要预留足够的补料区，并在拉伸工位前后设置空位，避免相邻工位的冲切面被拉扯变形。导正销通常布置在工艺孔位置，配合送料机完成精定位；导正销直径、导入锥角和配合间隙需要与料厚匹配，过紧会拉毛条料，过松则无法修正送料误差。

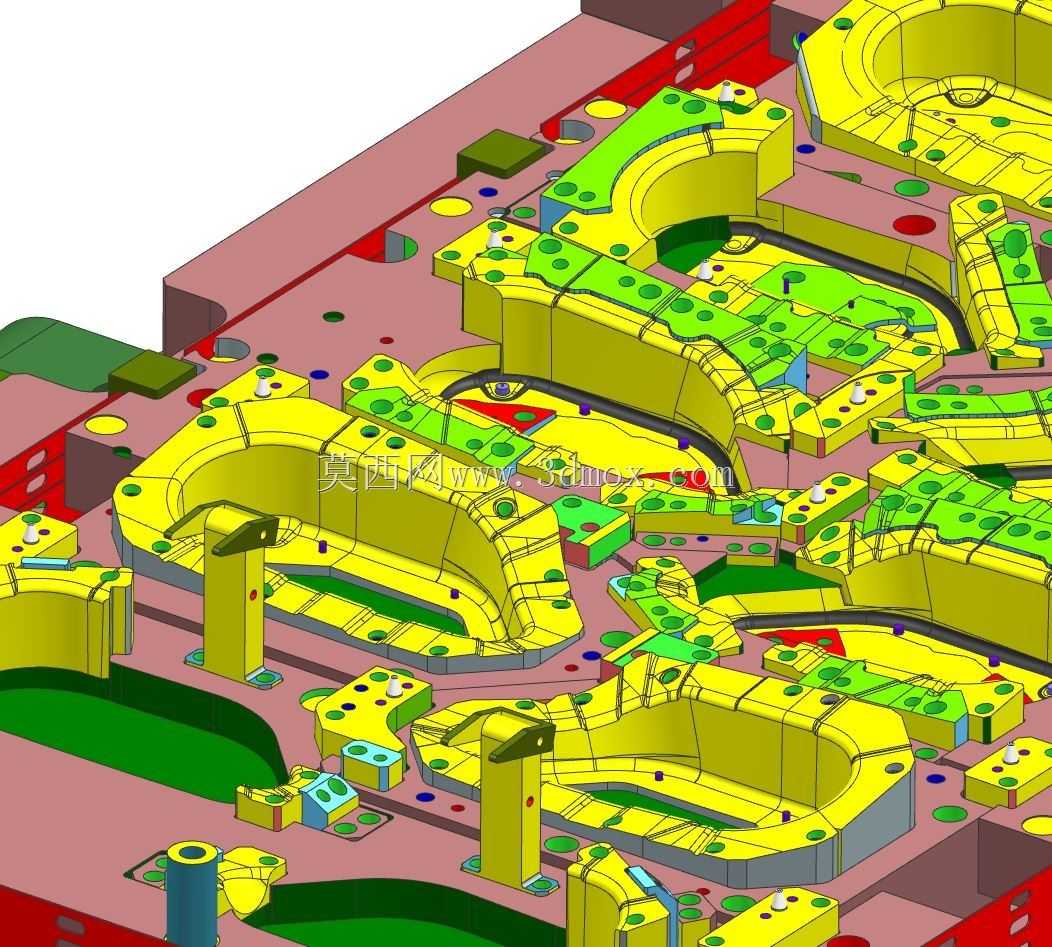

　　模具的工作部分采用镶拼结构是合理选择。冲裁刃口磨损快，做成独立镶件后可以单独更换或刃磨，不必拆卸整块模板。成形凹模受力复杂，圆角和型面需要抛光，镶件形式也便于热处理和精加工。模型中多个圆柱销、螺钉和等高套围绕工作区布置，说明装配时依靠销钉保证位置精度，依靠螺钉控制压紧，而不是靠加工者现场配修。对高速连续生产而言，模板之间的导向刚度同样重要，导柱导套应尽量靠近受力区，以抵消偏载造成的微小倾斜。

　　卸料板在这套结构里不是简单的压料板。它既要在冲压前压紧条料，防止材料窜动，又要在回程时把包在凸模上的料卸下。细小凸模通常需要卸料板进行辅助导向，因此卸料板与凸模的配合间隙、卸料弹簧的预压和行程都要经过核算。若弹性力不足，薄料会在成形时起皱；若压力过大，则会增加压力机负载并加剧刃口磨损。对于局部深成形区域，还可在卸料板内设置局部压料或反侧结构，控制材料流动方向。

　　安装边界方面，这类模具需要与压力机滑块、工作台面和送料装置匹配。上模座通过模柄或压板固定于滑块，下模座固定于工作台T形槽区域，闭合高度必须落在压力机装模高度调节范围内，同时留出卸料板和抬料所需的安全行程。条料入口高度、导料板宽度和托料钉位置决定了自动化送料是否顺畅；模具下方的漏料口要与工作台孔对齐，避免成品或废料堆积。若用于高速冲床，还需考虑模具重量、卸料弹簧往复频率以及紧固件防松。

　　从三维结构检查角度，建模时应重点验证凸模在最低点是否与凹模、顶料销和斜楔发生干涉，卸料板回程后是否仍能对小凸模形成保护，浮升销抬起高度是否满足条料越过成形障碍的要求。弯曲工位还要特别关注回弹补偿，型面角度不能直接按产品名义尺寸制作，而应根据材料性能预留过弯量。侧面推力较大的工位需设置反侧块，把水平力传回模座，而不是让导柱单独承受侧向载荷。

　　整体来看，该模型呈现的是一套以连续送料为基础、多工序集成的冲压工装。它的价值不在于单个零件造型，而在于把工序排样、模板叠层、镶件固定、弹性卸料、导正定位和安装接口统一在同一闭合空间内。对结构设计人员而言，这类模型可用于检查复杂工位排布逻辑；对设备选型人员而言，可据此核对压力机吨位、闭合高度、送料步距和工作台开孔；对现场调试人员而言，则能提前预判废料上浮、料带变形和刃口维修等常见问题。
