阿萨利尤1轴类传感装置结构设计

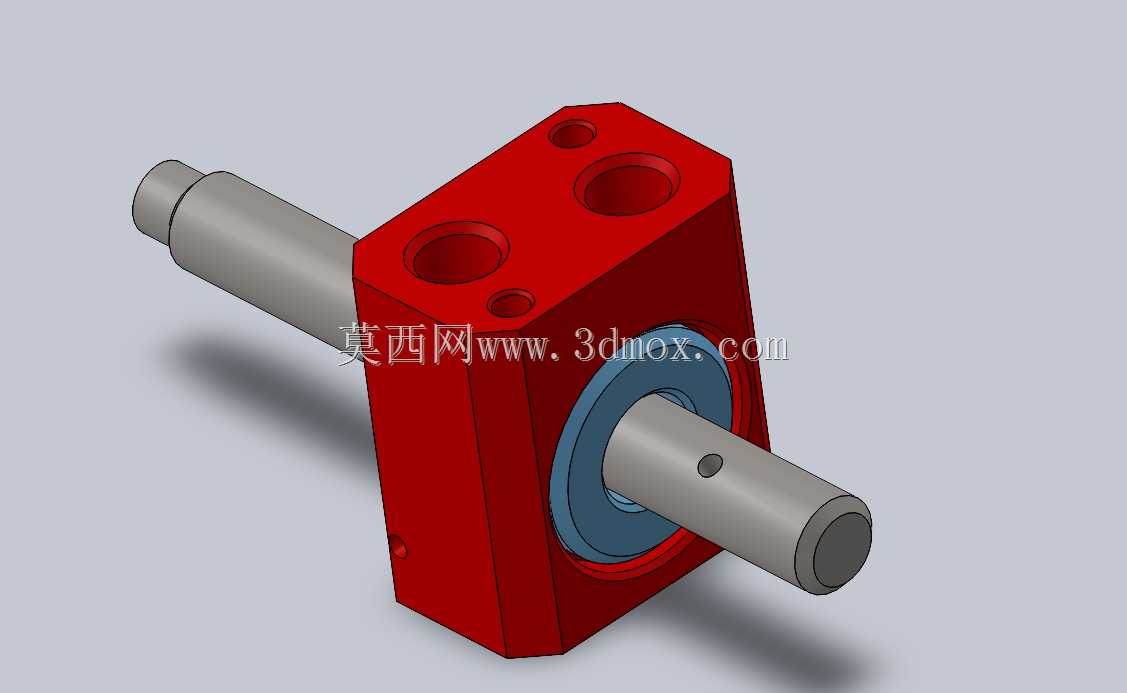

　　在自动化产线的工位检测、小型执行机构的位移反馈场景里，这类带贯通轴的块状传感部件常被安置在工装基板的预留安装位，用来采集转轴的角位移、轴向窜动或是工位负载的微小力矩变化。它的主体采用方块式基座设计，红色的基座本体预留了多组不同孔径的安装孔位，既可以通过螺栓直接锁附在设备的安装立板上，也能配合定位销完成高精度的工位定位，适配不同排布密度的设备内部安装空间。

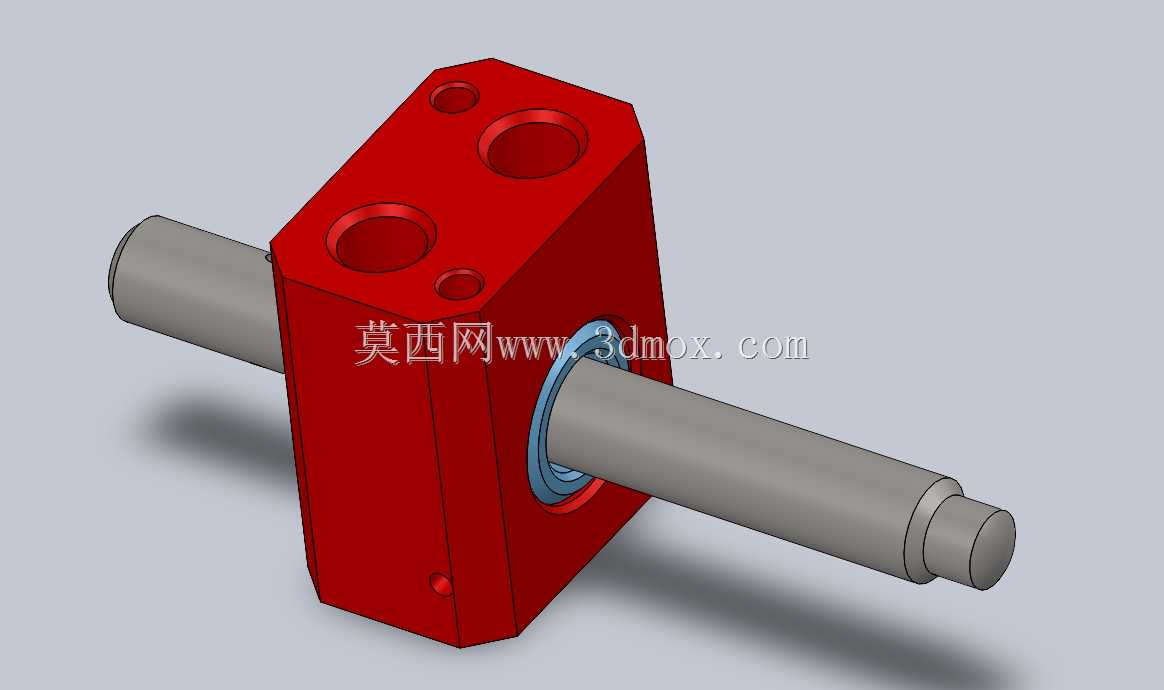

　　从结构布局来看，两侧伸出的圆柱轴段采用了差异化的直径设计，一侧轴段更长，用来对接外部传动轮、摆臂或是被测工装，另一侧短轴段则嵌入基座内部，和内置的感应元件形成配合。轴与基座的衔接位置设置了蓝色的环形衬套结构，这个衬套既可以作为轴系的滑动支撑，降低转轴转动过程中的径向窜动，也能起到密封隔尘的作用，阻挡车间环境里的切削液飞沫、金属粉尘进入基座内部，避免感应元件受污染出现检测精度漂移。

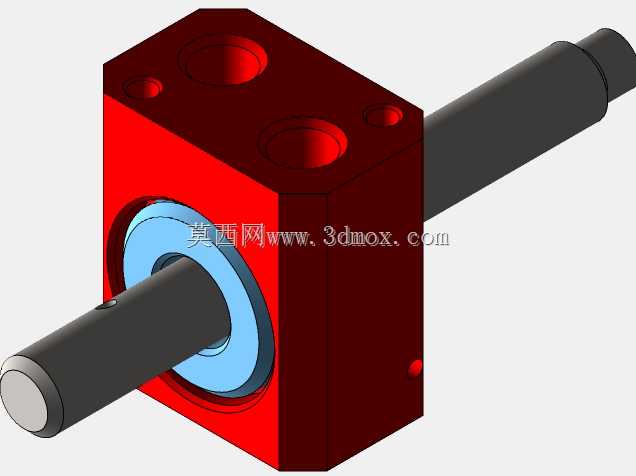

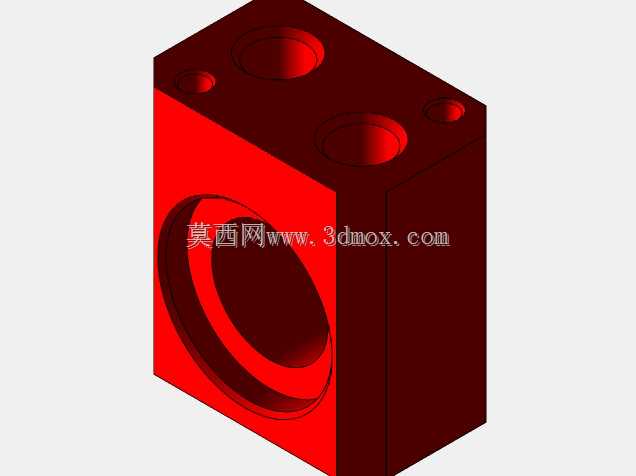

　　基座顶面的四个孔位分为两种规格，两个大直径通孔为贯穿式安装孔，用来穿装固定螺栓，两个小直径孔为盲孔，可用来安装定位销或是调整内部感应元件的预紧间隙。这种孔位排布没有采用对称式设计，而是根据内部元件的实际布局做了偏移，既保证了安装后的结构刚性，也给内部的感应线圈、信号处理电路板留出了足够的排布空间，避免轴系运动和内部电子元件发生干涉。

　　在实际选型应用中，这类部件的安装边界需要重点关注轴伸长度和基座的整体厚度。长轴段的伸出长度需要匹配外部对接件的安装位置，保证对接后轴端不会和周边的管线、其他工位部件发生碰撞；基座的方块外形则可以直接嵌入工装板的预留槽位，相比圆形外壳的传感部件，方块基座的防转性能更好，不需要额外加装防转挡块，就能避免设备运行过程中部件自身发生转动，导致检测信号出现偏差。

　　设计这类结构的时候，首先要确认轴的受力形式，如果是用来传递扭矩的检测场景，轴的材质需要选用调质处理的合金结构钢，保证轴段的抗扭强度，同时轴和衬套的配合公差要控制在合理区间，间隙过大会导致检测回差变大，间隙过小则会出现卡滞，加剧衬套的磨损。如果仅作为位移检测的从动轴，轴的负载较小，可以适当降低轴的材质要求，同时优化衬套的材质，选用自润滑的工程塑料衬套，减少日常维护的频次。

　　基座的内部腔体设计需要兼顾元件防护和装配工艺性，腔体的壁厚要均匀，避免加工过程中出现应力变形，影响安装孔的位置精度。轴孔的同轴度需要严格管控，两侧轴孔的同轴度偏差过大，会导致转轴转动时出现别劲的情况，不仅会增大转动阻力，还会让检测数据出现非线性误差。顶面的安装孔需要和底面保持垂直，保证部件锁附在安装板之后，转轴的轴线和被测运动方向保持平行，否则会产生额外的侧向力，加速轴和衬套的磨损。

　　在不同的工业场景里，这类部件的适配方式也有区别。在3C电子的组装设备里，它常被用来检测吸嘴的下压位移，基座直接安装在贴装头的滑动模组上，长轴端接触产品表面，通过轴的轴向移动触发内部感应信号，控制贴装的下压高度；在小型包装设备里，它可以被用来检测料带的走带张力，轴端安装摆杆，料带的张力变化带动摆杆摆动，内部元件将角位移转化为电信号，反馈给控制系统调整走带速度。这类结构的通用性很强，只需要更换前端的对接接头、调整内部感应元件的参数，就能适配不同的检测需求，不需要大幅改动基座的外部安装尺寸，对于设备的模块化设计很有帮助。

　　建模过程中需要重点处理轴和衬套、基座的装配关系，保留合理的装配间隙，同时还原所有安装孔的深度和螺纹规格，方便后续直接导出工程图用于加工。基座的倒角、边角的工艺圆角也需要按照实际加工要求还原，避免出现锐边划伤装配人员，同时也能减少加工过程中的应力集中。
