工业传感检测装置壳体结构设计

　　这套壳体结构面向工业现场的传感检测单元，常见于流体管路状态监测、小型气动系统压力反馈以及设备端局部参数采集场景。实际使用时，内部腔体用于容纳敏感芯体、信号调理板或必要的密封隔离件，外部接口则承担介质导入、电气避让和机械固定的作用。与单纯追求外观的造型不同，该结构把安装可靠性、接口可达性和内部空间利用率放在同一层级考虑，适合在紧凑设备机架、阀岛周边或工艺管线旁进行原位装配。

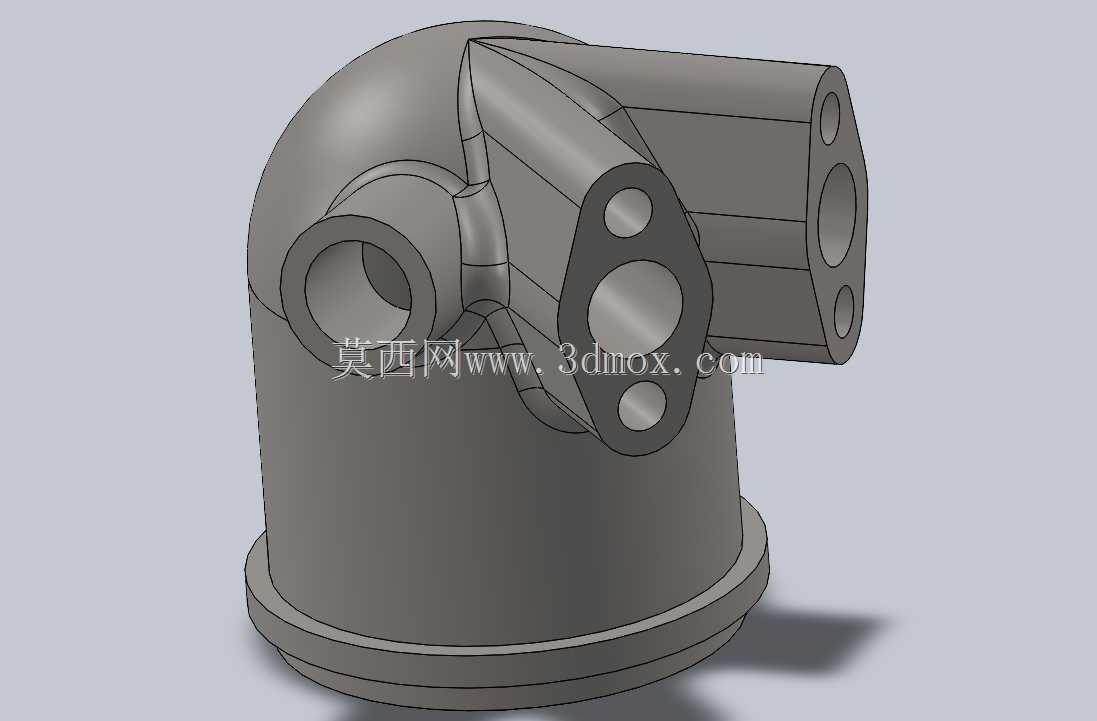

　　从功能上看，下部圆柱腔体构成主要容纳空间，壁厚过渡均匀，能够为内部元件提供稳定的防护边界；上部穹顶式收窄并非单纯造型，而是在有限高度内协调多个斜向接口的走向，使介质通道或连接结构能够从不同方向接入，避免相邻管路在装配时发生干涉。侧部伸出的短管可作为介质进入、排气或外接引压通道的预留结构，端部带孔的凸缘则用于与对接件形成螺栓连接。正面带多个孔位的安装耳把紧固点分布在受力面周围，装配后可降低局部应力集中，也便于在检修时单独拆装而不移动周边主管路。

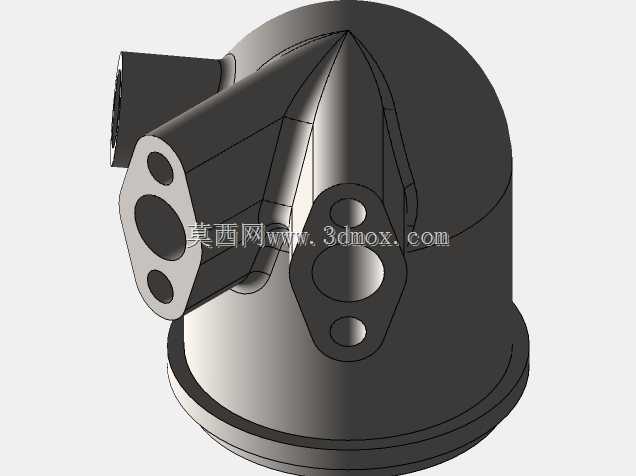

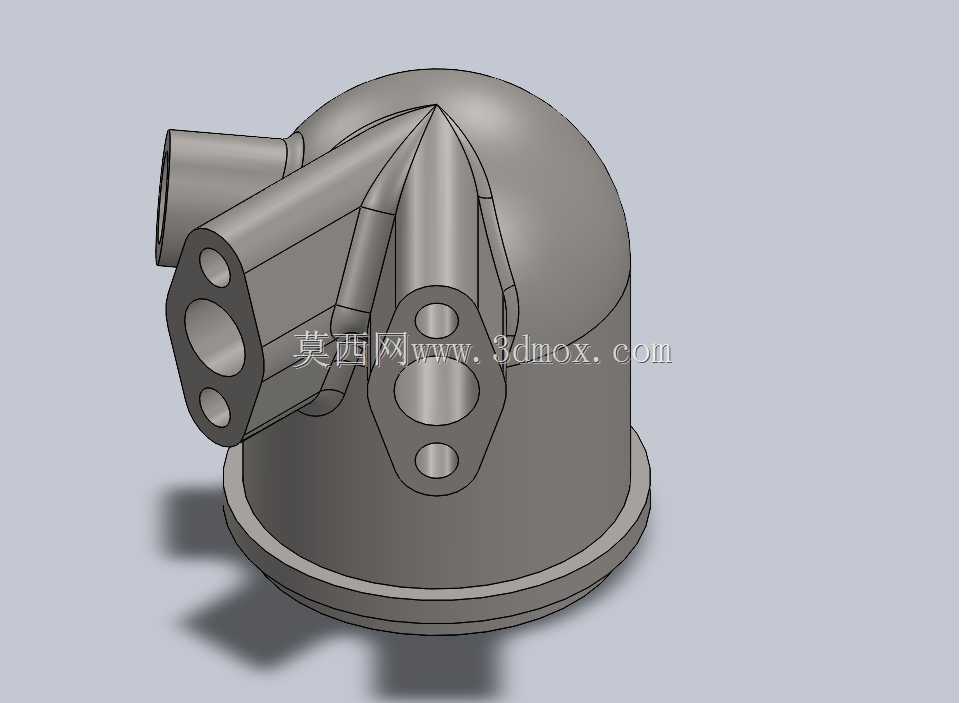

　　设计思路上，结构明显偏向铸造或精密成型工艺。外壁设置的加强筋从顶部交汇区域向下延伸至圆柱主体，把多个接口根部连接成连续受力骨架。这样处理后，在接口受侧向力、管路产生附加弯矩或设备运行出现振动时，载荷能够沿筋条扩散到更大面积的壳体上，而不是集中在某一处圆角根部。各凸缘表面预留平整贴合面，孔位周围保留足够的螺栓扳手空间，说明建模时已经考虑了紧固件操作半径，而不是只完成几何外形。对于需要密封的结合面，平整区域可直接放置垫片或O形圈，周边凸台高度也为压紧变形留出了合理范围。

　　外形尺寸与安装边界需要结合整机布局判断。圆柱主体决定了所需的最小包络空间，底部法兰边可作为支承或定位基准；当设备采用立式安装时，底面能够贴合安装板，通过周向或底部孔位固定。若采用侧向悬挂，正面凸缘上的孔组可承担主要连接载荷，此时应重点校核顶部斜向接口在接管后的外伸长度，避免与防护罩、线槽或相邻阀件发生空间冲突。多个接口方向并不共面，这一特征在管路布置中既有优势也有约束：优势是可以减少弯头数量，缩短引压路径；约束则是安装前必须明确接管方向，预留出接头拧紧和后续维护的操作空间。

　　从三维建模角度看，这类零件适合先建立主体回转特征，再依次叠加各方向接口凸台、安装耳和加强筋。建模过程中需要特别关注相交区域的圆角连续性，因为尖角不仅会削弱铸件工艺性，也会在压力循环下形成疲劳隐患。各螺栓孔的中心距、凸缘厚度和孔径应保持统一的工程逻辑，孔边到外壁的距离不能过小，否则成型后容易出现缩松或装配时局部压溃。内部腔体与外部接口交汇处应平滑过渡，既有利于介质流动，也能减少清洁死角。

　　在选型应用时，该结构更适合对空间紧凑性和接口集成度有要求的检测部位。它不是独立完成测量的全部装置，而是为敏感元件提供安装、密封和防护的机械载体。结构工程师在引用类似模型时，应结合实际介质压力、温度、腐蚀条件复核壁厚和材料，依据现场管路走向确认接口方位，并在装配阶段检查法兰贴合面与紧固件长度是否匹配。通过把腔体、接口、安装法兰和加强筋整合为一体，该壳体能够在较小体积内完成传感元件的机械承载与外部连接，适用于设备状态监测和工业过程检测中的集成化安装需求。
