传感器配套环形卡扣式固定支架

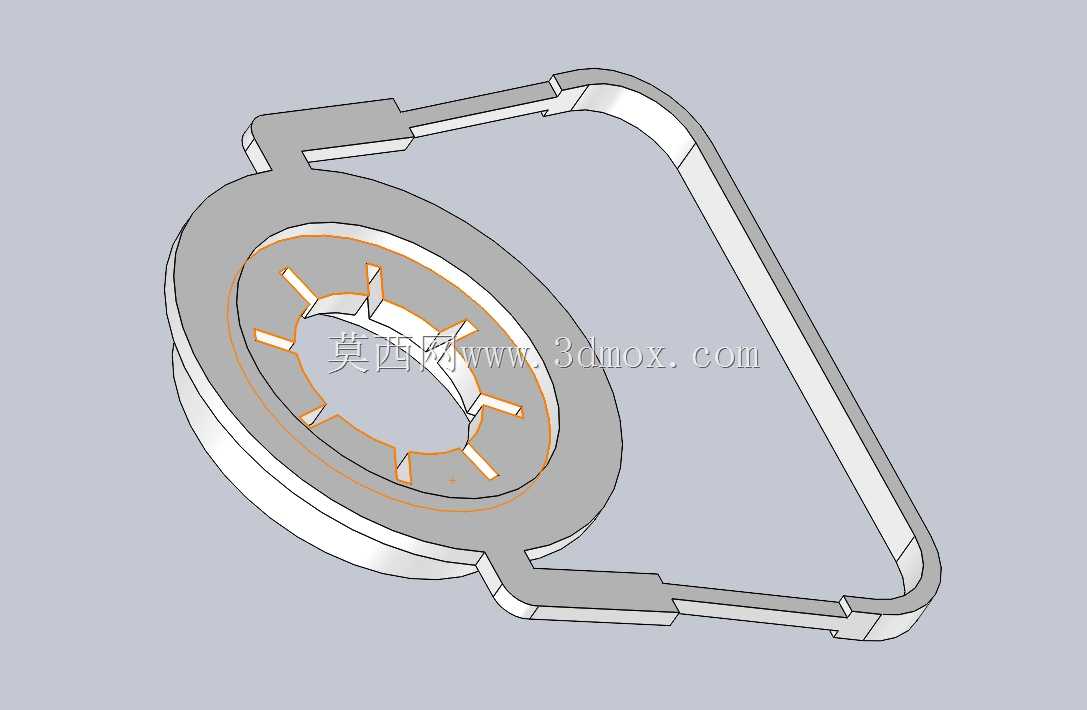

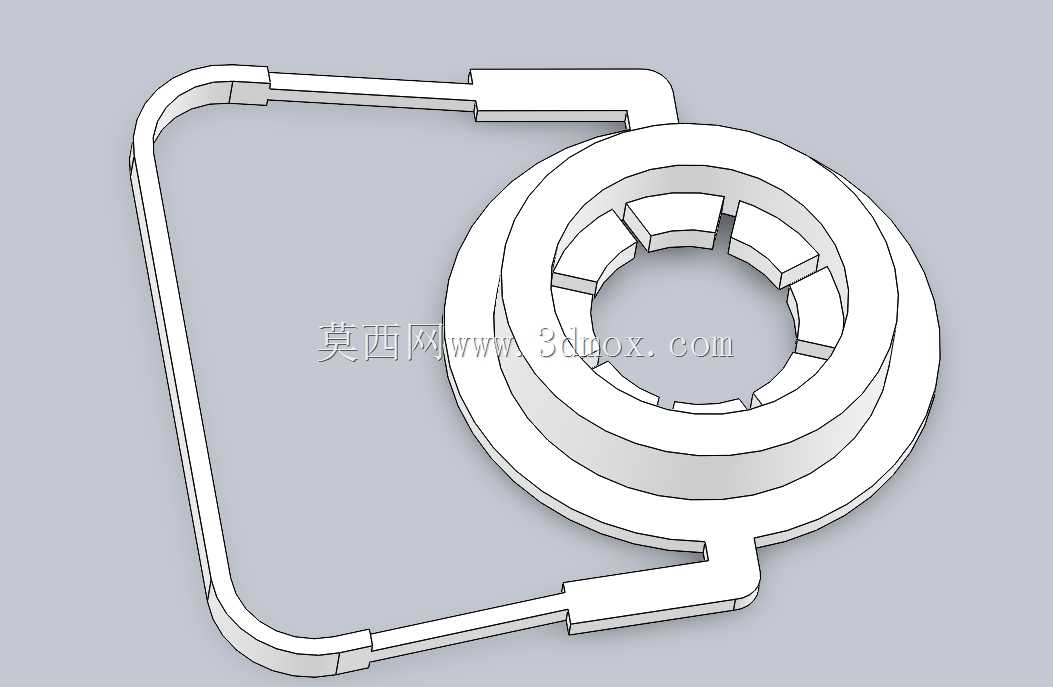

　　该零件属于传感器安装链路中的定位承托件，核心作用是把圆柱状传感探头约束在设备面板或机架预设位置，同时通过外伸的框形翼缘完成周向止转与边界限位。从结构上看，中心环形座内圈均匀分布多段内凸卡爪，卡爪与探头外壳之间采用小过盈配合，装配时沿轴向推入即可形成抱紧力，无需额外螺钉即可抑制探头沿轴向窜动；卡爪之间预留缺口，既为塑料件成型提供均匀壁厚，也能在探头外径存在微小公差时提供弹性变形余量，降低装配应力集中。

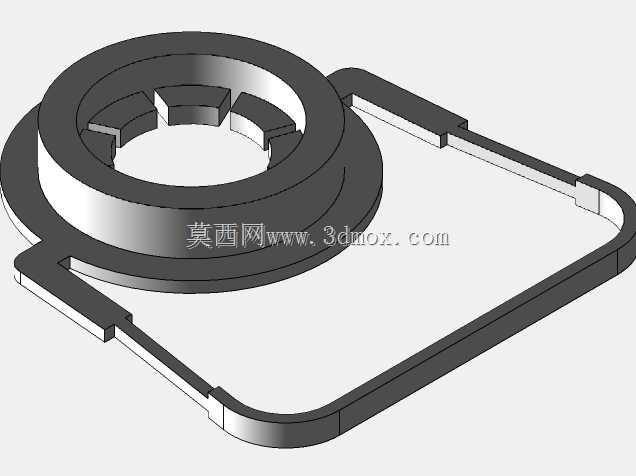

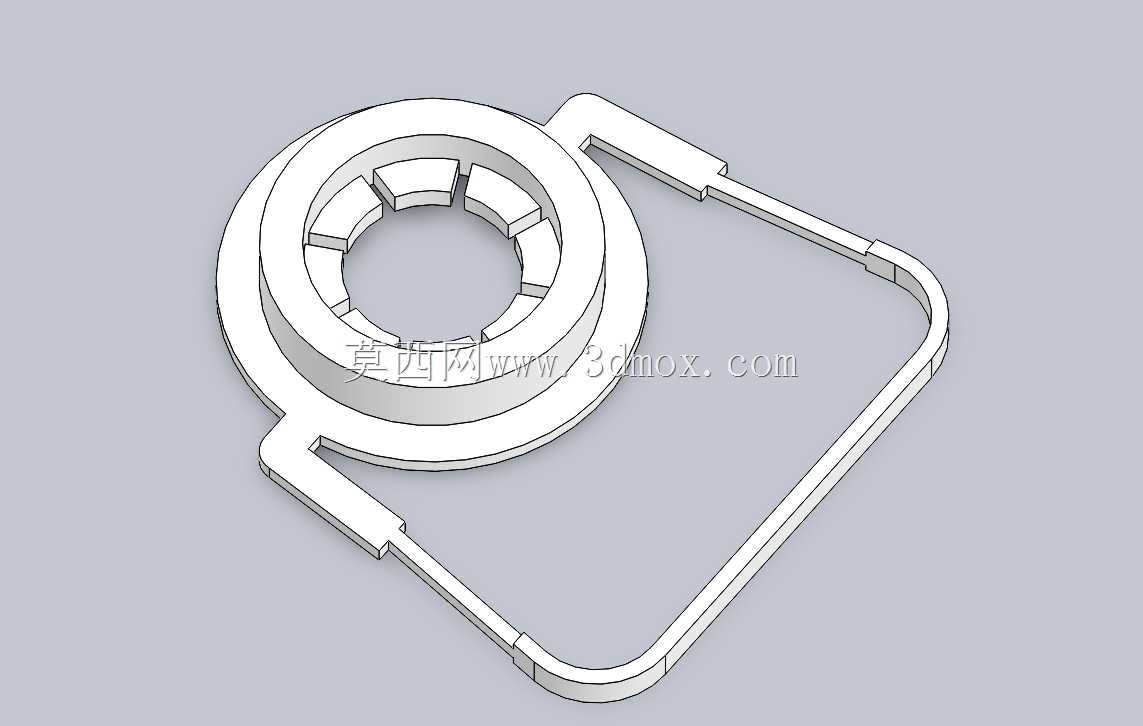

　　环形座外侧延伸出近似矩形的开放式框边，框边并非封闭整圈，而是在四角附近断开并形成带台阶的搭接位。这种设计常见于面板嵌装场景：框边可卡入设备外壳的冲压开孔或注塑卡槽内，断开处适配壳体上的定位筋，使支架在装入后无法随探头转动，保证传感方向与设备标定方向一致。框边与环形座之间通过平滑过渡肋连接，载荷从探头中心传递到外围安装边界时，过渡区可分散应力，避免长期振动后在根部产生裂纹。

　　在选型与校核时，需要同时确认三组边界尺寸。其一是中心环的有效通径与卡爪内径，它决定可适配的探头外径范围；若探头表面带有出线槽或平面，卡爪位置应避开这些特征，防止局部压伤线束。其二是外框的总长、总宽及缺口间距，这些尺寸直接对应面板开孔尺寸与卡槽深度，过大会导致装配松动，过小则无法压入到位。其三是环形座的轴向高度，它影响探头探出面板的距离，进而关系到感应面与被测物体之间的间隙。

　　实际应用中，这类支架多用于轻工自动化输送线、包装设备工位检测、小型仪器仪表壳体内部等空间紧凑的位置。相比螺钉压片固定方式，一体卡扣式支架减少了紧固件数量，装配工序更短，也避免了螺钉头突出对周边走线或运动部件造成干涉。由于支架本身不承受大载荷，设计重点不在高强度，而在定位重复性、装拆便利性与成型工艺性。

　　建模时应先确定中心环轴线与外框安装基准面的关系，再按探头公差带反推卡爪尺寸。内凸卡爪的导入端建议做出微小倒角或斜面，使探头压入时具有导向作用；卡爪背面与环壁连接处要避免尖角，以减少注塑或钣金折弯时的应力集中。外框断开处的台阶高度需与壳体板厚匹配，若用于金属面板，边缘应预留让位圆角；若用于塑料壳体，则要考虑材料收缩对卡槽尺寸的影响。

　　从装配维护角度看，开放式框边还能为探头尾部线束留出绕行空间。线束可从框边缺口引出，不必在中心环正后方预留较大直线出线空间，这对厚度有限的仪表外壳尤为重要。若现场需要频繁更换探头，支架内卡爪的耐磨性需纳入评估；长期插拔会使卡爪产生松弛，必要时可在卡爪背面增加局部加厚或改用更高弹性的材料。

　　结构验证阶段应重点检查三种工况：探头压入时卡爪的最大应变是否落在材料允许范围内；支架装入面板后，外框与卡槽之间是否存在足以引起晃动的间隙；设备运行振动条件下，抱紧力是否仍能维持探头位置稳定。对于需要较高防护等级的仪表，中心环与探头之间还可配合O型圈使用，此时环内需预留密封槽，模型中应相应调整槽宽、槽深与槽底圆角，避免密封圈被剪切。

　　整体而言，该零件几何并不复杂，但尺寸链耦合明显：中心孔、卡爪、外框、缺口和轴向高度共同决定最终装配效果。建模过程中保持基准统一，把传感器轴线作为主要设计基准，把面板贴合面作为安装基准，可减少后续工程图尺寸标注与现场装配之间的偏差。
