在工业现场的传感检测工位中,这类长摆臂结构件常作为位置触发、行程限位类传感装置的配套传动部件使用,它的核心作用是把被检测工件的直线位移、摆动动作转化为传感元件可识别的触发信号,在自动化流水线的工件到位检测、物料计数、机构行程限位场景中十分常见。不同于直接固定安装的传感支架,该构件采用长力臂设计,能够在不改变传感器安装位置的前提下,把远端的机械动作传递到传感触发端,适配那些检测点与传感安装位存在空间距离的工位,比如输送线侧方的工件凸起检测、工装夹具的开合状态反馈、升降机构的上下极限位置触发等场景。

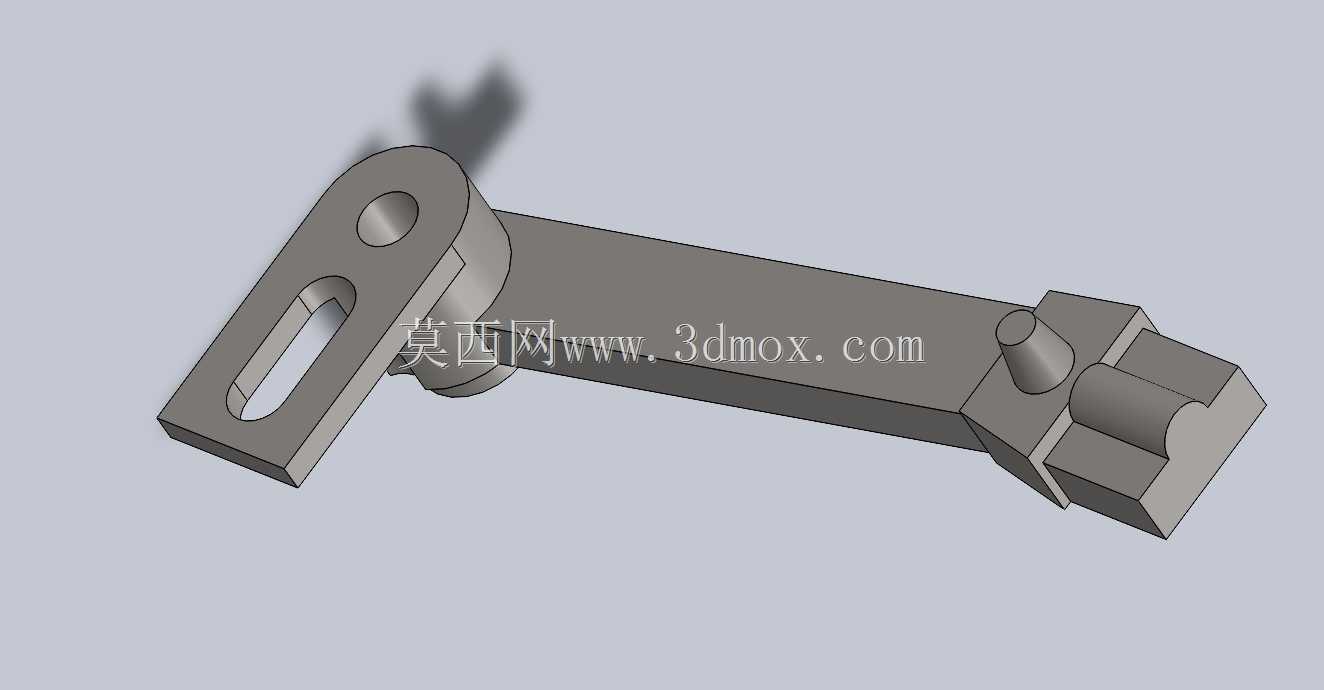

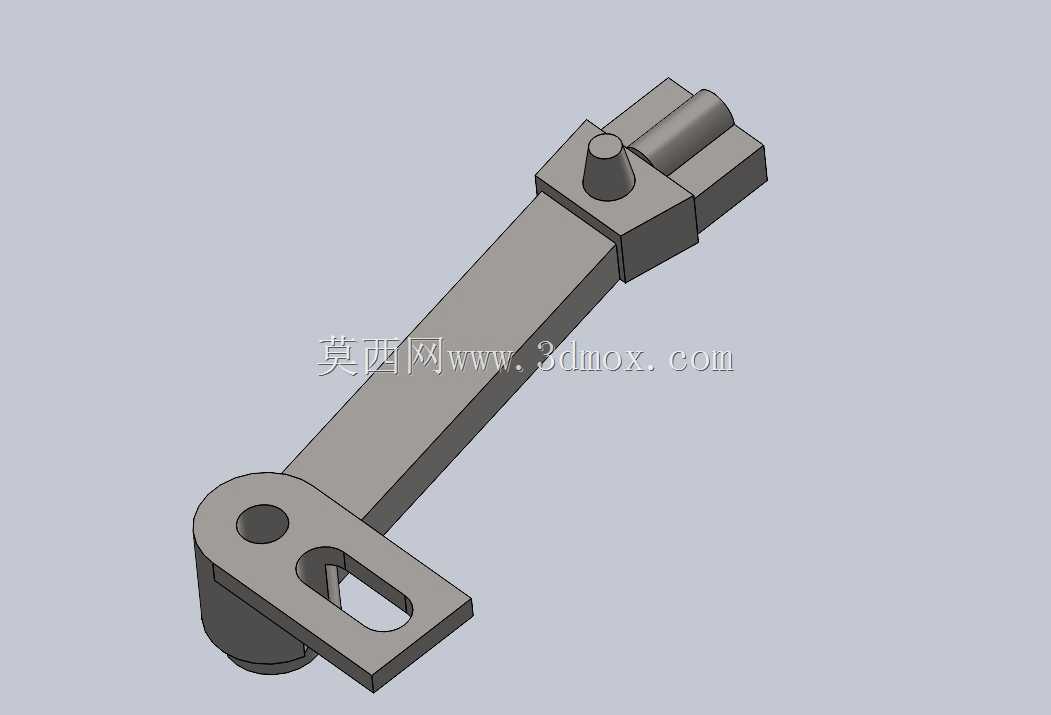

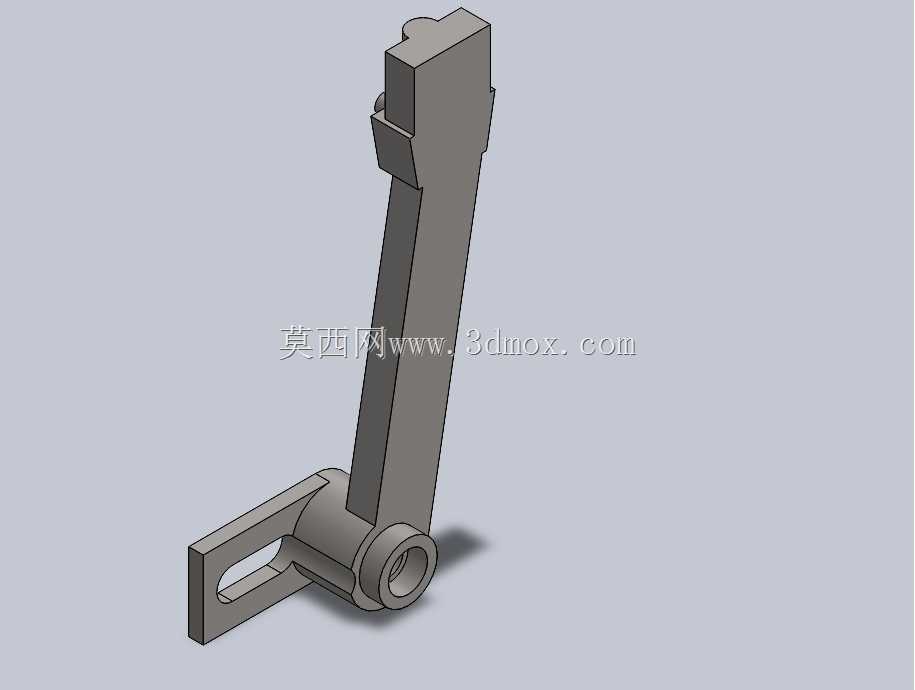

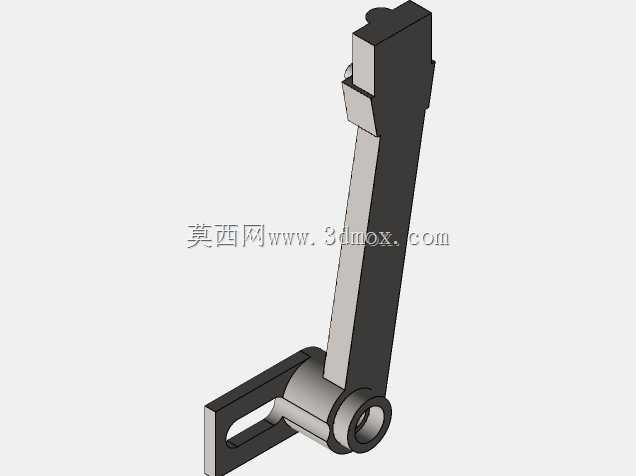

从结构功能上拆分来看,构件下端的带孔铰接座是整个摆臂的回转支点,安装时通过销轴将该部位固定在设备机架的支座上,保证摆臂可以绕支点做定轴摆动;铰接座旁延伸出的带长槽安装耳,用于和被测动作的机构联动,长槽结构可以补偿安装时的位置偏差,也能根据实际触发行程调整联动点的力臂长度,现场调试时无需重新加工孔位,只需要调整紧固件在长槽内的位置即可改变触发灵敏度。构件上端的块状安装位用于固定触发碰块或者传感感应片,当摆臂随被测机构摆动到设定角度时,该部位会触发行程开关的触点,或者进入接近开关、光电传感器的感应范围,完成电信号的转换输出。
设计这类摆臂构件时,首先要核算的是长力臂的刚性表现,整个臂身采用等截面的长条状结构,在满足摆动空间要求的前提下,臂身的截面厚度做了针对性加强,避免工件触碰摆臂时出现臂身挠曲变形,导致触发位置偏移、信号漏发的问题。下端铰接孔的同轴度、孔与臂身中心线的垂直度是加工管控的核心公差项,如果铰接孔与销轴的配合间隙过大,长期往复摆动后会出现回程间隙,直接导致触发位置重复精度下降,因此设计时铰接孔的配合公差通常选用H7/g6的间隙配合,既保证摆动顺畅无卡滞,又能把间隙控制在传感检测允许的误差范围内。
外形尺寸与安装边界方面,该摆臂的整体长度由检测工位的触发行程决定,力臂越长,相同直线位移下对应的摆动角度越小,触发动作的缓冲性越好,但过长的力臂会带来刚性下降、摆动惯量增大的问题,因此在满足检测距离要求的前提下,会尽量压缩臂身的冗余长度。下端铰接座的外圆尺寸、安装耳的长槽宽度需要匹配现场常用的销轴、紧固件规格,保证不需要额外定制连接件就能完成装配;上端安装位的厚度与定位面平面度,要保证固定后的触发碰块不会在长期碰撞中出现松动,安装面通常会做铣削加工,降低表面粗糙度,提升紧固件的锁紧可靠性。
实际选型应用时,还要结合现场的工况调整细节:如果是工件直接碰撞摆臂的检测场景,臂身的棱边会做倒角处理,避免刮伤工件表面;如果是在多粉尘、切削液飞溅的机加工工位使用,铰接孔部位会预留润滑脂加注的空间,配合防尘垫圈避免杂质进入铰接面造成磨损卡滞;如果配套的是高频触发的计数工位,臂身会优先选用轻量化的合金材质,降低摆动惯量带来的冲击,延长铰接部位和传感元件的使用寿命。整个构件没有复杂的曲面与异形结构,加工工艺性良好,常规的铣削、钻孔工序即可完成全部加工,制造成本可控,同时互换性较强,在不同的传感检测工位中只需要微调安装位置即可适配使用。
