剖分式对开轴瓦支撑固定结构件

　　在旋转类设备的支撑环节中，轴与支撑座之间的摩擦损耗始终是结构设计需要优先考量的核心问题，这款剖分式对开轴瓦结构，正是针对中低速重载转轴的支撑需求完成的结构设计，它替代了整体式轴套拆装不便的缺陷，在检修维护时无需拆卸轴端的联轴器、叶轮等传动部件，即可直接完成支撑件的更换与调整，大幅缩短产线停机维护的时长。

　　从实际应用场景来看，这类结构常出现在中小型输送机的辊筒支撑端、离心泵的轴承腔内部、小型减速机的低速轴支撑位，以及部分轻工机械的传动轴支座中。它的核心作用是在转轴与刚性轴承座之间形成一层可更换的摩擦缓冲层，轴瓦内表面可根据润滑形式开设油槽，储存润滑脂形成油膜，避免转轴轴颈直接与铸铁或钢制轴承座发生硬摩擦，保护成本更高、加工难度更大的主轴部件，当长期运行出现磨损超差时，仅需更换轴瓦即可恢复支撑精度，无需对整个轴承座进行补焊、镗孔修复。

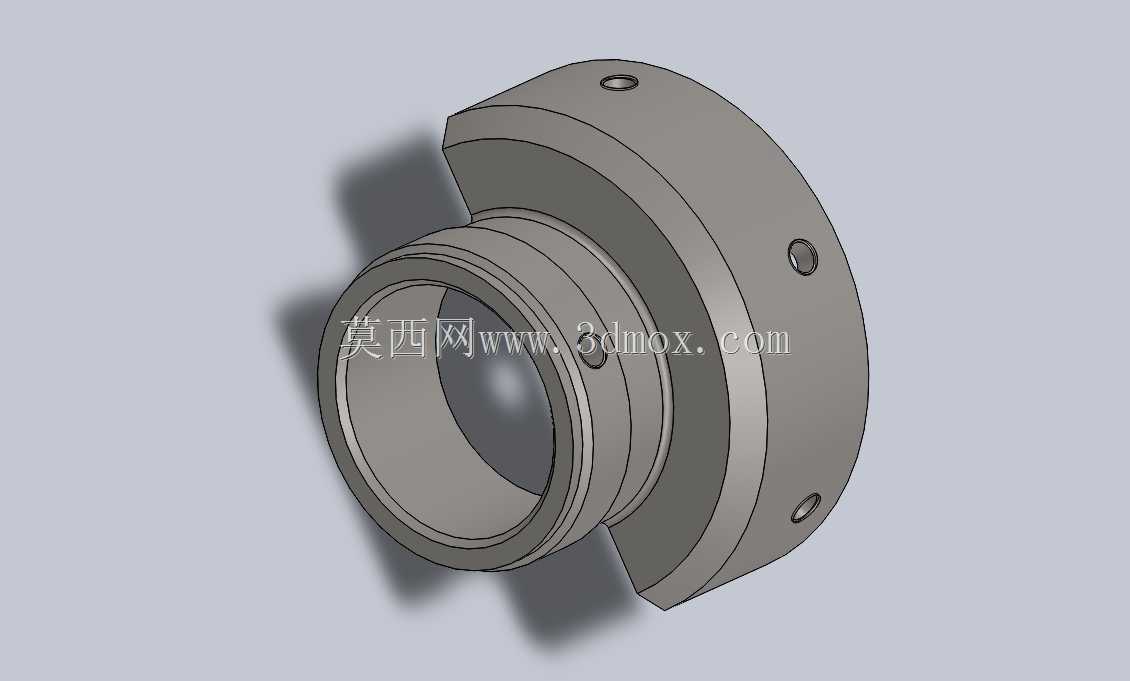

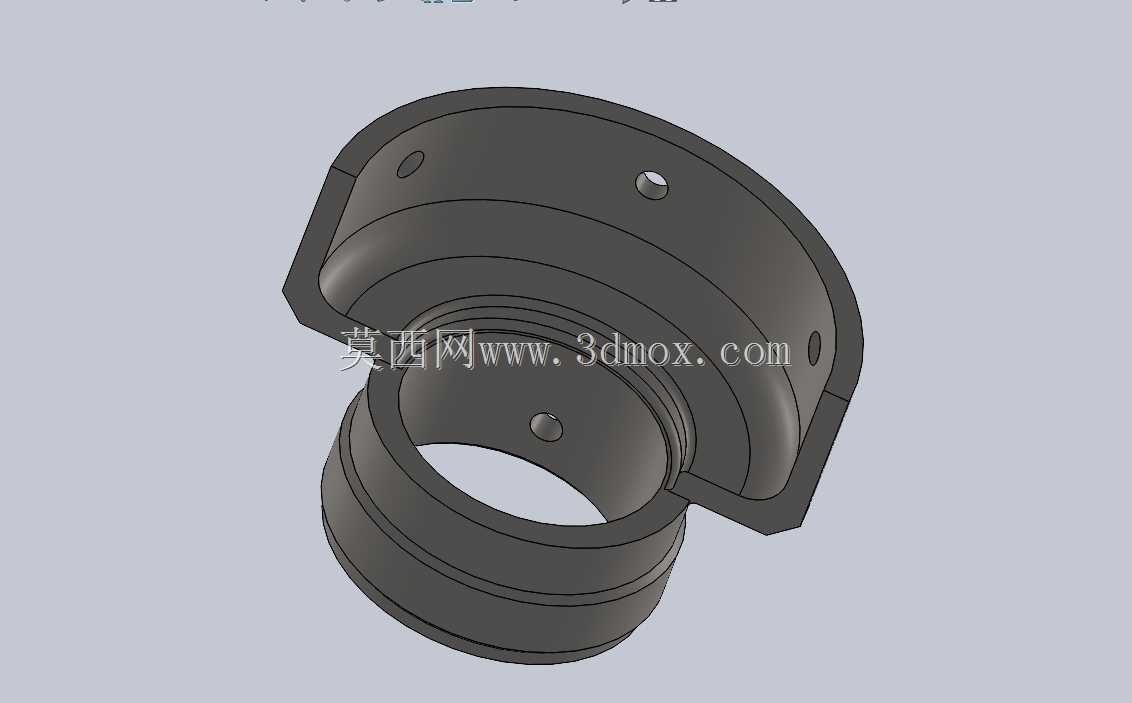

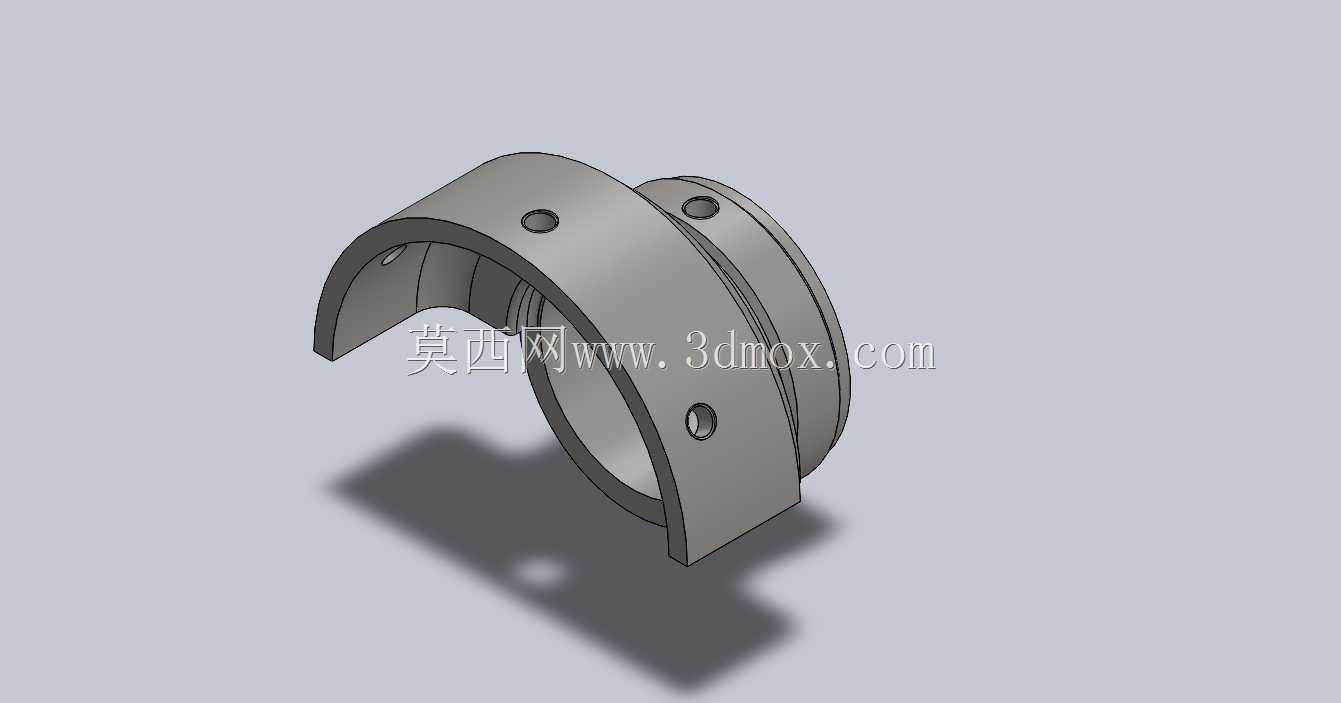

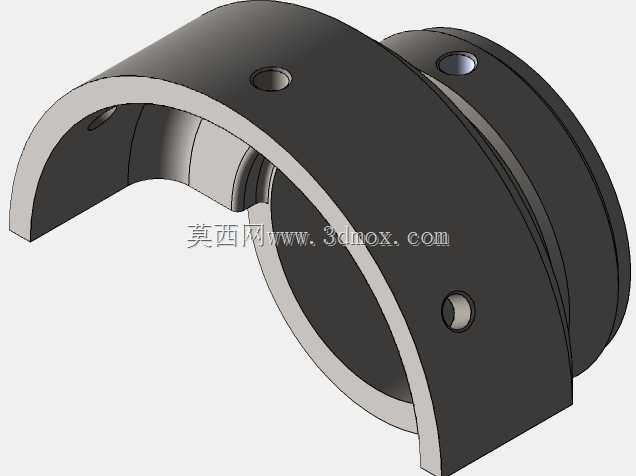

　　这款轴瓦采用对半拆分的结构形式，两个半瓦通过止口定位拼合形成完整的环形支撑面，外侧延伸出的凸缘结构可嵌入轴承座的端面限位槽内，既能够限制轴瓦沿轴向发生窜动，也可承受转轴运行过程中产生的部分轴向力。瓦体上预留的多个通孔为安装定位孔，可通过紧固件将两半轴瓦锁紧固定在轴承座内，避免转轴转动时带动轴瓦跟转发生走位。设计过程中，两半轴瓦的结合面经过精密研配，拼合后内圆的圆柱度可控制在较小公差范围内，不会出现对接台阶刮伤轴颈的问题；同时结合面处预留了适当的调整余量，当轴瓦内孔出现轻微磨损后，可通过修磨结合面、调整垫片厚度的方式缩小内孔配合间隙，延长部件的整体使用寿命。

　　从安装边界维度考量，该轴瓦的外径与对应轴承座的内孔采用过渡配合，安装时可通过木锤轻敲推入座孔，无需过大的压装力即可保证同轴度；凸缘的外径大于瓦体外径，安装后凸缘端面与轴承座端面完全贴合，轴向定位可靠。轴瓦的宽度尺寸根据支撑载荷的大小设计，足够的接触面积可降低接触面的比压，避免重载工况下出现瓦面变形、润滑膜破裂的问题。内孔与转轴轴颈的配合间隙根据运行转速、载荷特性设定，既保证转轴转动灵活无卡滞，也不会因间隙过大出现运行跳动、振动超标的情况。

　　结构细节上，瓦体上的安装孔位置经过对称排布，保证两半轴瓦锁紧时受力均匀，不会出现局部压紧力过大导致瓦体变形的情况。轴瓦的壁厚均匀一致，在保证结构强度的前提下尽可能减小壁厚，既有利于运行过程中摩擦产生的热量向外传导，也能控制部件整体重量与材料成本。针对不同的工况需求，该结构可适配多种基材，常规工况下采用锡青铜材质具备良好的减摩性能与嵌藏性，可容纳润滑油中的微小杂质，避免硬颗粒划伤轴颈；低速重载、润滑条件较差的工况下，也可采用双金属结构，在钢质基体的内表面烧结减摩合金层，兼顾结构强度与摩擦性能。

　　在三维建模过程中，需要重点管控对开结合面的平面度公差、内孔与外圆的同轴度公差、凸缘端面与轴线的垂直度公差，这些形位公差直接决定轴瓦安装后的实际运行状态。建模时优先采用对称建模方式，先完成单一半瓦的结构特征，再通过镜像命令生成另一半，保证两个半体的安装孔、止口结构完全互换，降低后续加工与装配的适配难度。同时需要预留润滑结构的设计空间，可根据实际使用需求在内表面布置环形油槽或螺旋油槽，保证润滑脂能够均匀分布到整个摩擦接触面，避免局部干摩擦导致的烧瓦问题。

　　这类剖分轴瓦的设计核心，是在支撑可靠性、维护便捷性与制造成本之间找到最优平衡点，没有多余的装饰性结构，所有特征都服务于实际装配与运行需求。对于设备选型人员而言，选用这类结构时需要核对轴颈尺寸、轴承座安装腔尺寸、轴向限位空间三个核心边界，同时结合实际运行的线速度、径向载荷大小确认瓦体材质与润滑方式，即可保证支撑结构长期稳定运行。
