斜向分割多孔安装定位机械基座

　　在自动化产线的工装夹具工位、检测设备的定位支撑单元以及小型模组的连接过渡环节，这类带斜向分割面的多孔块状基座承担着不可替代的作用。它并非单纯的承托块，而是通过本体上的沉孔布局与斜切分型结构，同时实现两个相邻功能件的对位、锁紧与相对位置约束，常见于需要将两个执行元件以固定夹角排布的装配场景，比如视觉检测支架的角度固定、气动手指的侧向安装、导轨挡块的限位衔接等。

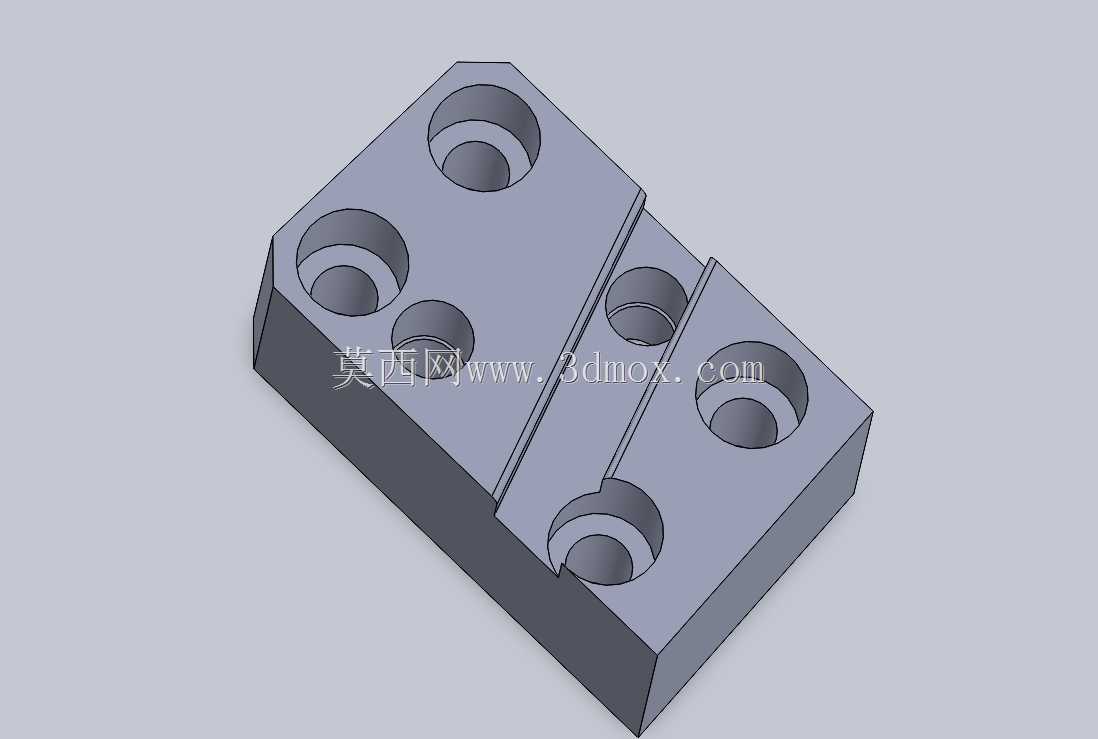

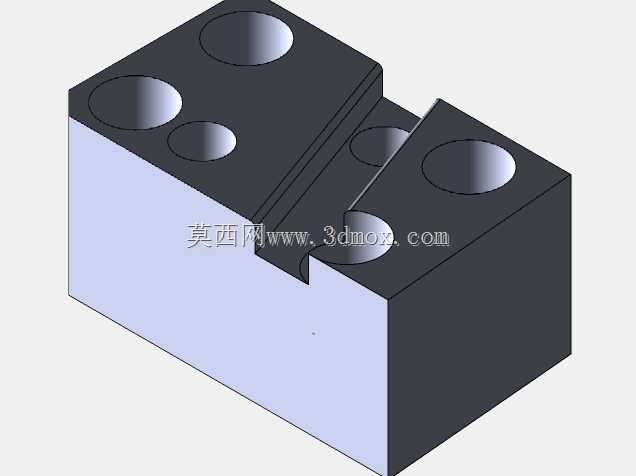

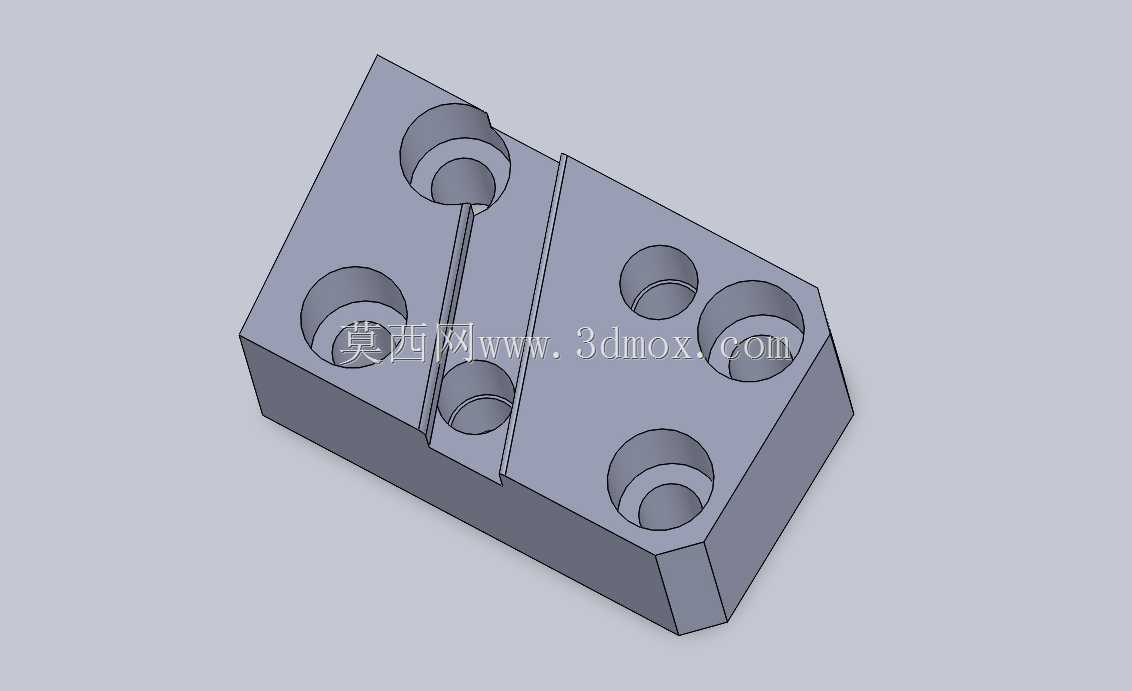

　　从结构细节看，整体为长方体金属块体，被一道斜向平面分割为两个相邻区域，两侧区域分别布置不同数量的沉头安装孔。沉孔采用阶梯式设计，可容纳内六角圆柱头螺钉的头部，使螺钉安装后表面不突出块体顶面，避免干涉上方搭载的零件。孔位分布并非均匀阵列，而是结合两侧安装面的受力方向设置：靠近块体边缘的孔位用于将基座整体固定在设备底板或型材工作台上，内侧孔位则用于固定上方的功能元件，斜向分割面自然形成两个安装面的分界，既能保证两个被连接件各自的贴合面积，又能通过块体本身的刚性消除装配间隙。

　　设计这类零件时，首先要明确安装边界。块体的长宽高需匹配搭载元件的底面尺寸，既要保证螺钉孔到边缘的距离满足扳手空间要求，又要避免整体尺寸过大造成空间浪费。斜切面的角度并非随意设定，它取决于两个被固定元件所需的相对夹角，建模时需先确定两侧元件的安装基准面，再以两基准面的交线方向拉伸切除出斜向分型面，确保分割后两侧的剩余壁厚足以承受锁紧力与工作载荷。沉孔的深度需严格对应所选螺钉的头部高度，通常预留0.1至0.2mm的余量，既保证螺钉头完全沉入，又不会因过深削弱块体局部强度。

　　实际选型与建模过程中，需重点关注孔位的同轴度与各面的平面度。基座底面作为主要安装基准，平面度直接影响整体安装后的稳定性，若底面翘曲，锁紧后会产生内应力，长期运行可能导致块体变形或螺钉松动。顶面各安装孔的位置度需控制在合理公差范围内，否则会出现螺钉无法穿入配对件孔位的情况。斜切面作为非安装面，主要起避让与分界作用，其表面粗糙度可适当降低，但与两侧顶面的交线需清晰，避免装配时发生干涉。

　　从受力角度分析，这类基座在工作中主要承受上方元件的竖直压力与侧向剪切力。长方体结构本身具备良好的抗弯性能，均匀分布的沉孔可将锁紧力分散到整个贴合面，斜向分割结构则让两个安装区域各自独立受力，不会因一侧元件的振动直接传递到另一侧。在有往复运动的工位中，块体的刚性还能吸收部分振动，维持被连接件的位置精度。建模时可在孔位周边做微小的倒角处理，去除加工毛刺，同时避免应力集中在孔口边缘。

　　对于三维建模从业者而言，绘制该模型的核心在于基准的选择与特征的逻辑顺序。通常先绘制长方体本体，再以底面为基准绘制各沉孔的草图，通过拉伸切除完成孔位加工，最后建立斜向参考基准面，执行分割或切除命令形成斜向结构。过程中需注意各孔的深度方向与块体表面垂直，斜切面的角度参数需与实际装配需求完全对应，完成建模后还需模拟螺钉装配与元件搭载，检查是否存在空间干涉、扳手空间不足等问题。这类零件虽然结构不复杂，但孔位布局、角度设计与尺寸边界的合理性，直接决定了其在设备中的使用可靠性。
