立式带座铰接支撑轴承座结构

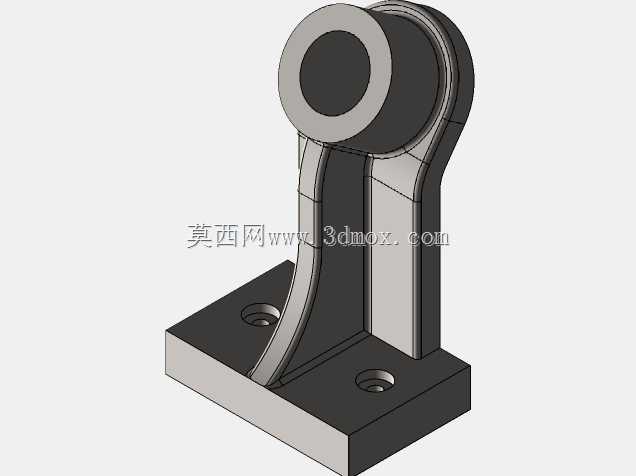

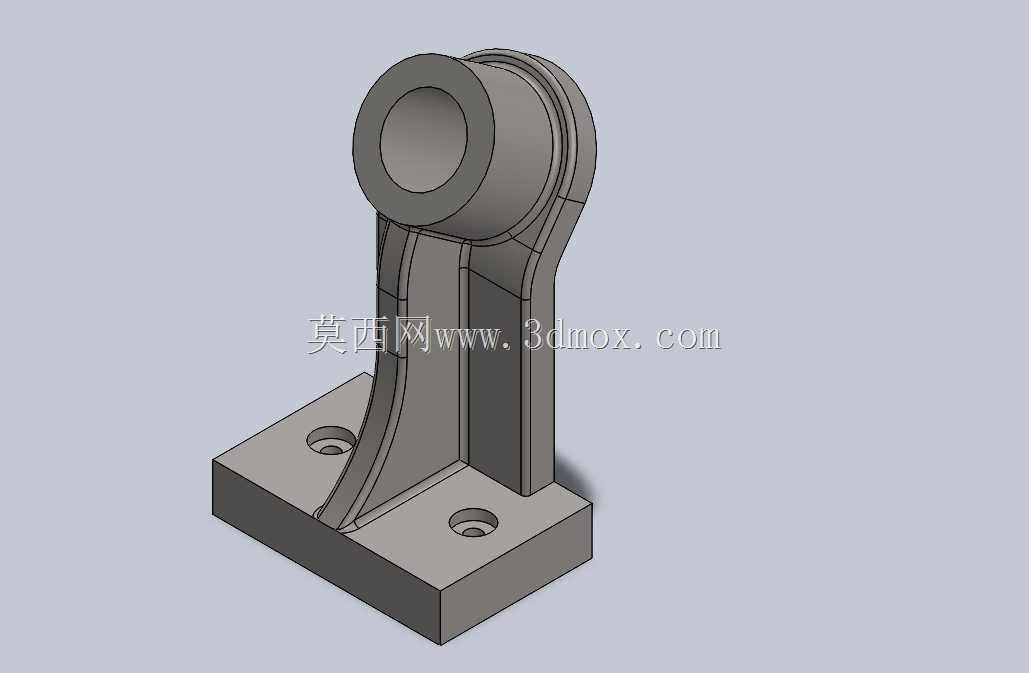

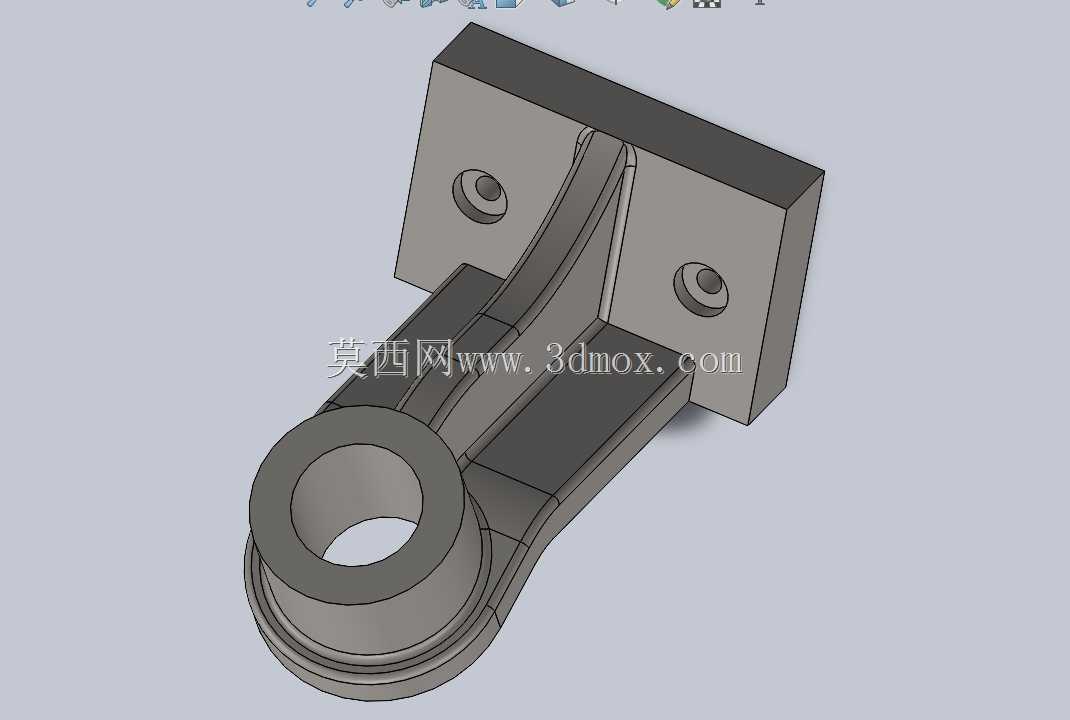

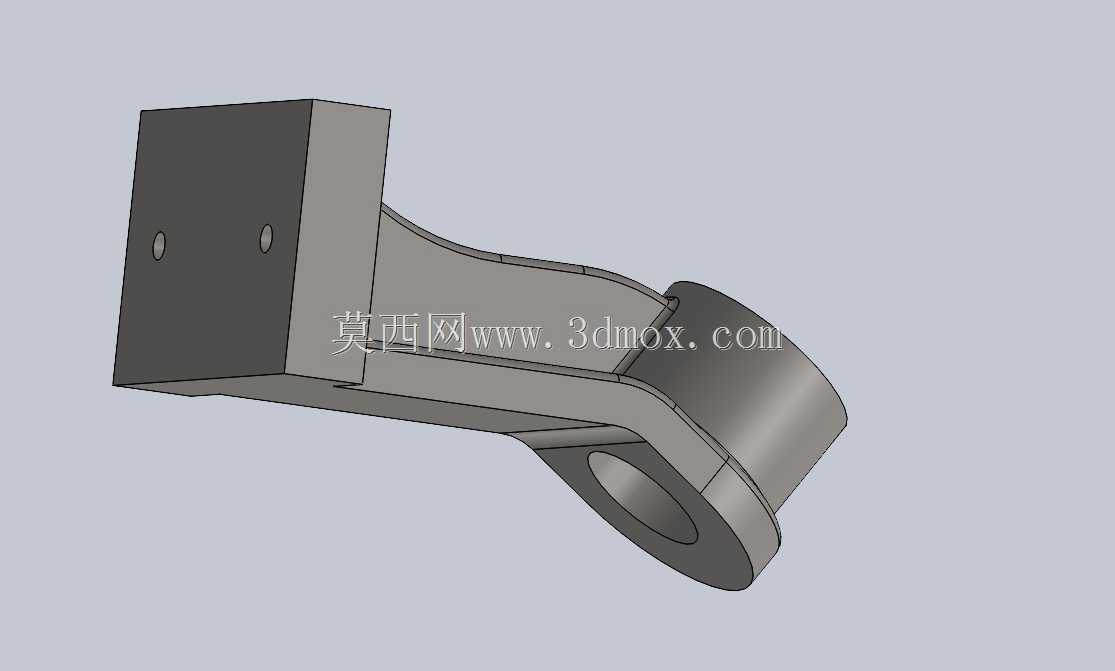

　　该零件属于设备中常见的立式铰接支撑构件，整体由底部安装底板、弧形加强立臂与顶部圆筒铰接部三部分构成，核心作用是为转轴、摆杆或连杆类运动部件提供回转支撑，同时将工作载荷稳定传递至设备机架。在自动化输送线、包装机械、轻工辅机以及小型工装夹具中，这类支座常用来承担摆动端的径向载荷，也可作为连杆机构的固定铰点使用，相比分体式装配支座，一体式铸造型或机加工型结构拥有更好的刚性，能减少铰接部位在反复启停、换向过程中产生的旷量。

　　从结构受力角度看，顶部圆筒为核心功能区，内孔用于安装轴套、轴承或铰接销轴，孔壁厚度需根据接触面压与销轴直径匹配，圆筒外侧增设的环形凸边可提升端部刚性，避免销轴受偏载时孔口出现应力集中。立臂并非采用等厚直板设计，而是顺着载荷传递方向做成弧形过渡曲面，这种形态能让顶部圆筒承受的径向力更平顺地导向底板，相比直角加强筋结构，弧形壁在模造成型或数控加工时更易控制应力分布，也能降低尖角处的开裂风险。底板上开设两个沉头安装孔，孔位分布在立臂两侧，装配时螺栓可完全沉入板面以下，保证支座底面与安装台面完全贴合，不会因螺栓头部凸起影响支撑平面度。

　　实际选型与安装时，需重点关注底板的长宽边界与安装孔跨距，确保台面预留的固定空间能够完全容纳底板，同时孔位要避开机架内部的走线槽或焊缝位置。顶部圆筒的中心高度决定了被支撑轴的轴线标高，设计时需与联动部件的回转中心保持一致，否则会在连杆运动中产生附加侧向力，加速轴套磨损。圆筒的轴向宽度也需匹配铰接件的厚度，过窄会导致接触面压过高，过宽则会增加不必要的结构重量与外形尺寸。

　　建模过程中，底板与立臂的衔接处、立臂与圆筒的交接位置都应保留合理的铸造圆角或机加工倒角，这些细节不仅影响工艺可行性，也直接关系到零件长期承载的疲劳寿命。底板底面需设定为加工基准面，顶部内孔与底面的平行度、垂直度公差要根据设备运动精度要求标注，若用于高频摆动工况，还需在内孔区域预留润滑脂槽或油嘴安装位，以便定期维护铰接摩擦副。整体结构没有复杂的异形曲面，加工工艺性较好，既适合采用铸铁铸造成型后再精加工关键孔位与安装面，也可直接用型材坯料通过数控铣削完成制作，能够适配中小批量设备的配套需求。
