带加强筋的铰接式吊耳连接支座

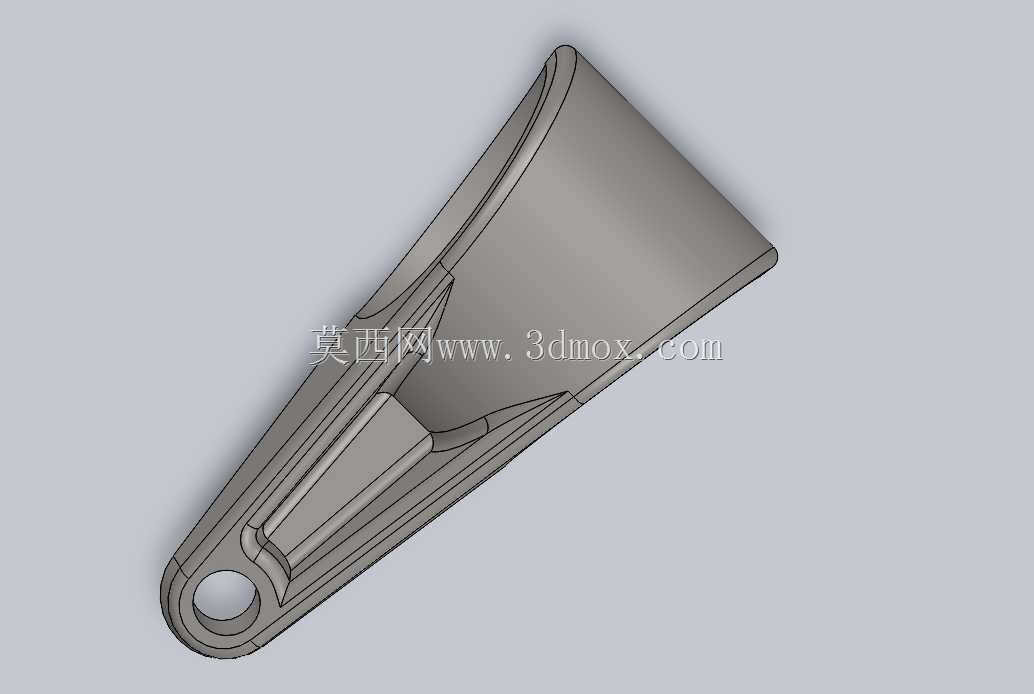

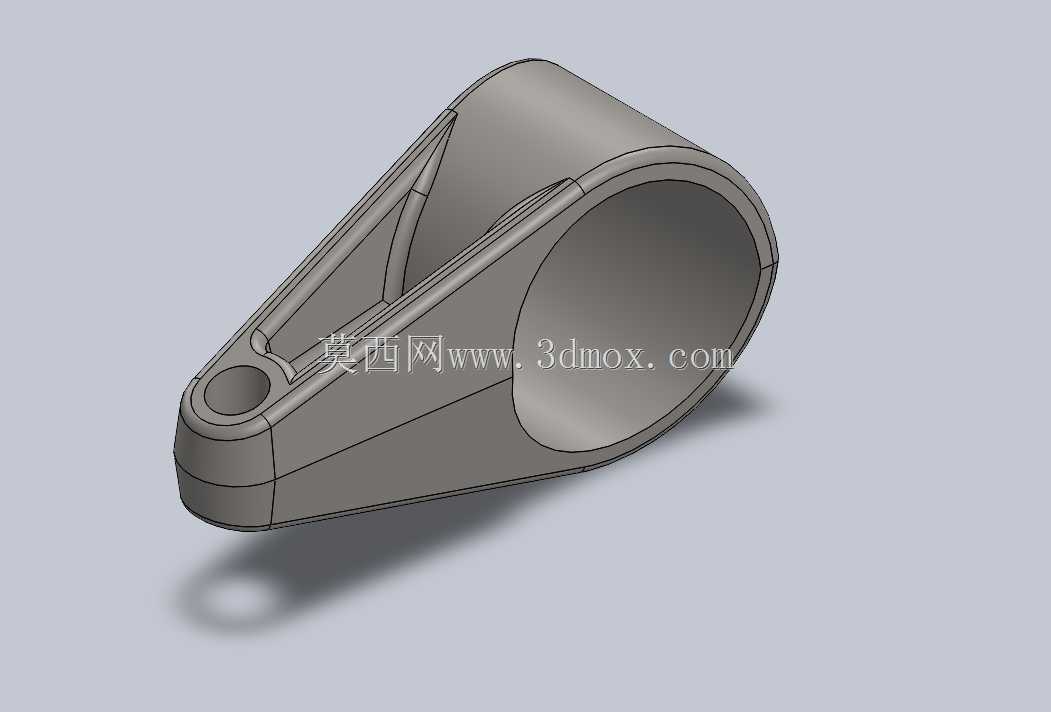

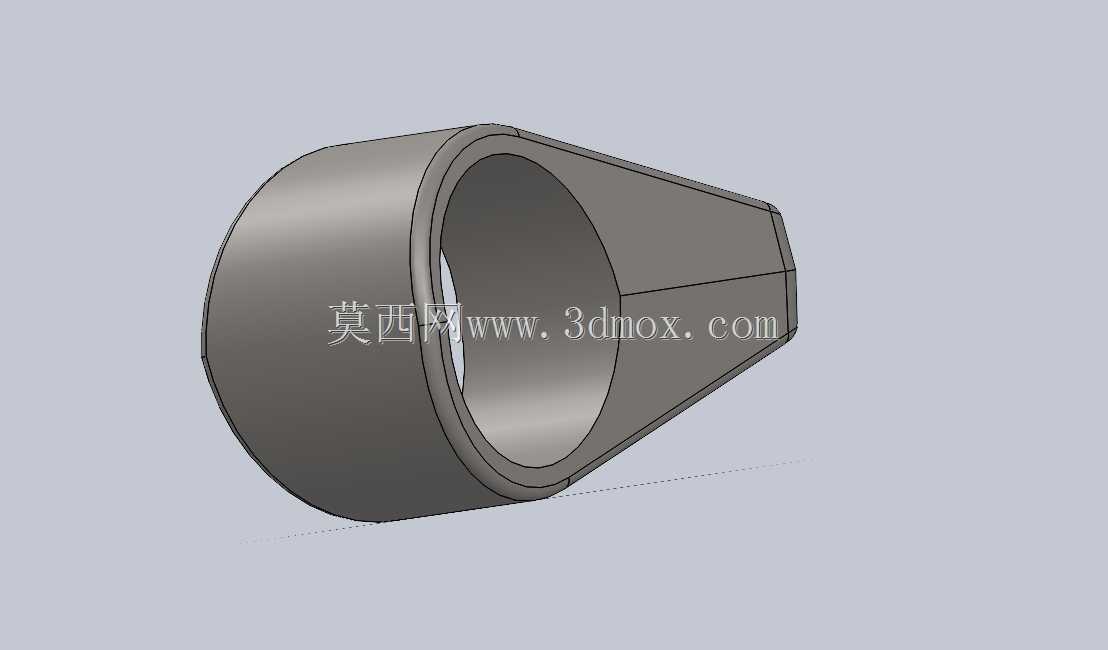

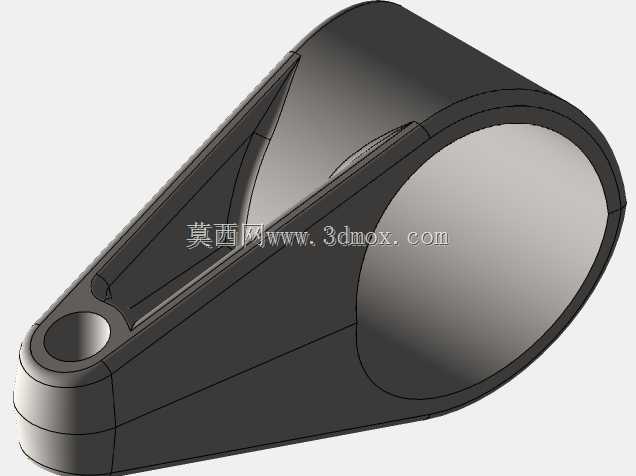

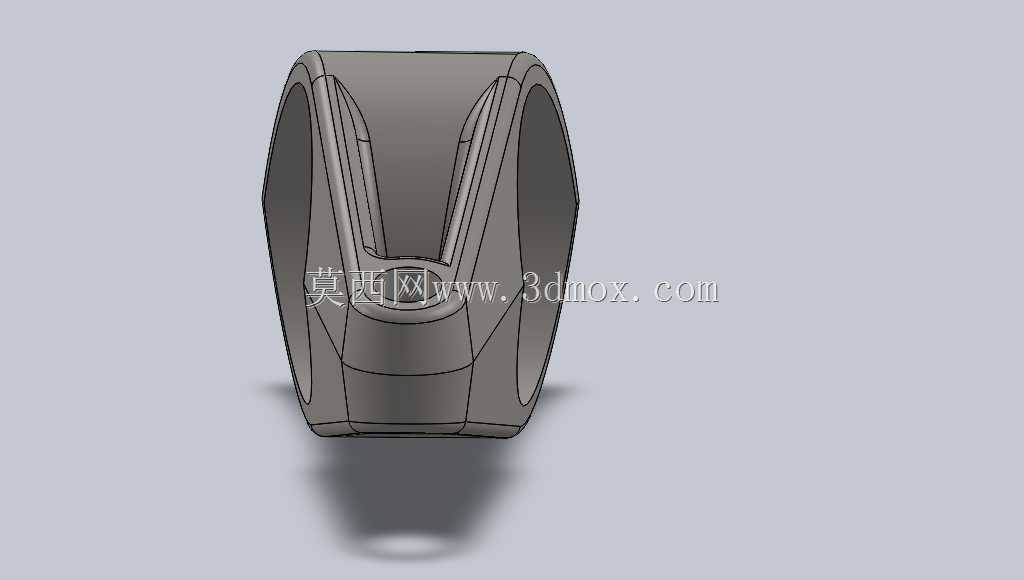

　　该构件属于典型的铰接式连接支座，在各类机械设备的连杆机构、吊装工装、液压执行件末端以及需要相对转动的运动副中广泛使用。其主体由大直径圆筒段与锥形延伸臂构成，圆筒内部用于穿装销轴或与对应轴套配合，形成可转动的铰接支点；延伸臂末端的小孔用于螺栓连接或销接，将载荷传递至相邻构件。

　　从受力路径来看，圆筒段承担主要的径向载荷与销轴剪切反力，臂体在受拉或受压时会在圆筒与末端孔之间形成较大的弯矩，因此在臂体两侧布置了纵向加强筋，将应力从铰接孔顺畅引导至圆筒壁面，避免平板臂在交变载荷下出现根部开裂。锥度过渡的外形并非单纯为了造型，而是在保证截面抗弯模量的前提下逐步削减材料厚度，既降低整体自重，也减少了铸造或3D打印过程中的局部材料堆积，缓解缩孔与翘曲风险。

　　圆筒端面与外圆保持较高的同轴度要求，实际加工时通常以端面定位、外圆找正后镗削内孔，保证销轴装入后两侧支承面受力均匀。臂端小孔的中心距是关键安装尺寸，它决定了机构的杠杆比与运动行程；在装配校核时，需要确认该孔中心到圆筒轴线的距离与相邻连杆的孔位匹配，同时预留销轴端部的锁紧空间，如开口销孔、卡簧槽或挡板安装位。

　　安装边界方面，圆筒外径决定了其在支座耳板之间的容纳宽度，设计配对耳板时应使两侧间距略大于圆筒长度，留出0.2至0.5毫米的轴向窜动间隙，防止热膨胀或加工误差造成卡滞。臂体两侧的加强筋会增加局部宽度，在紧凑空间内布置时需校核筋板与周边构件在极限摆角下的干涉情况，尤其在构件绕圆筒轴线摆动时，筋板外缘会扫过一定扇形区域，必须在三维装配中进行运动包络检查。

　　建模过程中，圆筒与臂体的相贯区域是处理重点。直接合并实体容易在相贯线处产生应力集中，应在内外侧均设置圆角过渡，圆角半径一般取相邻壁厚的0.3至0.5倍，兼顾应力分散与脱模工艺性。加强筋与圆筒、臂面的交接处同样需要加小圆角，避免锐角造成的疲劳裂纹源。若采用机加工方式制造，可先锻出毛坯再数控铣削外形与内孔；若用于小批量工装，焊接结构件也可参照该外形，用无缝钢管与切割钢板拼焊后打磨过渡区，但需对焊缝进行探伤，确保铰接部位无内部缺陷。

　　在选型应用时，需根据额定载荷核算销轴的剪切强度与圆筒内壁的挤压应力。该结构的圆筒长度相对较短，适用于中等载荷、摆动角度有限的场合；若用于频繁往复转动的工况，应在内孔中压入自润滑轴承或铜套，并在圆筒壁上预留油槽与注油孔，以降低磨损。臂端小孔若经常拆装，可考虑加装淬火衬套，提高孔位的重复使用寿命。整体结构在满足强度与安装空间的前提下，通过锥形臂与加强筋的组合实现了材料的高效利用，是机械连接部位常见且实用的结构形式。
