L型带孔弯臂式传感器安装支座

　　在工业现场的传感检测工位中，这类弯臂式支座承担着将检测元件固定在指定空间位置的核心作用。不同于直板式安装座只能在贴合面法向调整位置，该零件通过一体弯折的立臂结构，把安装孔位抬升到与底板形成高度差的空间内，能够避开设备台面上的管线、凸起结构与运动部件，让传感器的检测端面精准对准待检测的工件工位。在流水线工件到位检测场景里，它可以固定在输送线侧方的型材架上，底板贴合型材表面完成锁附，立臂向线体中心方向探出，让光电或接近传感器的感应头正对工件经过的路径，不会因工件底部的托盘、工装板遮挡而丢失检测信号。在机床内部的刀位检测、限位触发场景中，该支座可安装在床身侧壁的预留平面上，立臂延伸到运动部件的行程端点附近，传感器通过立臂上的孔位固定后，

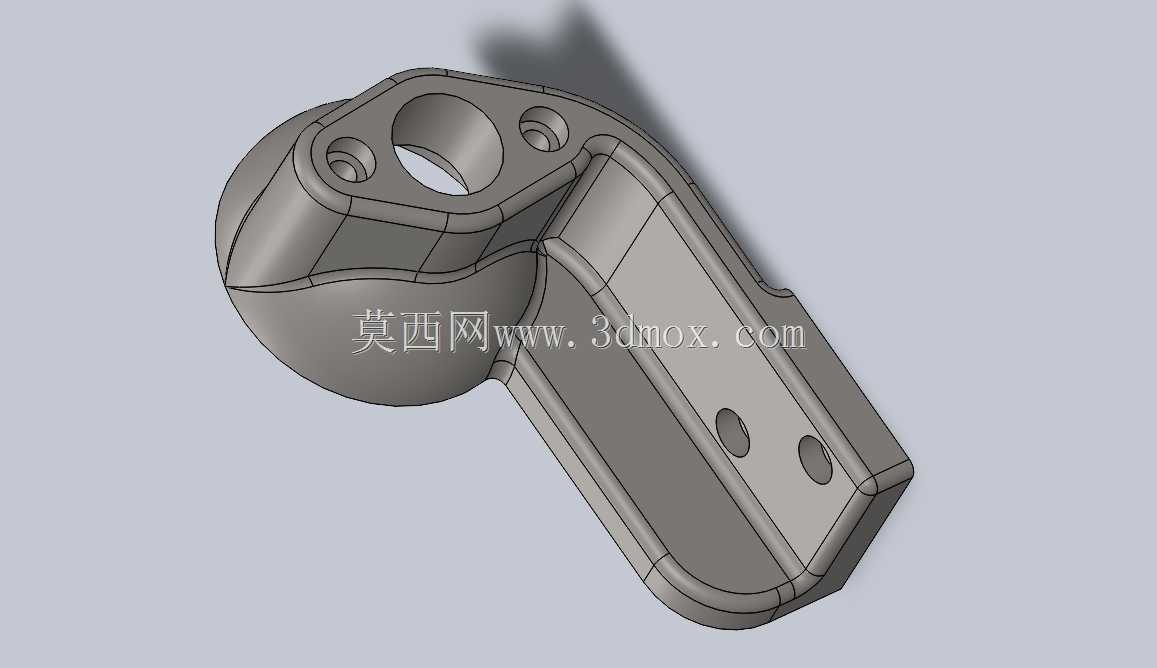

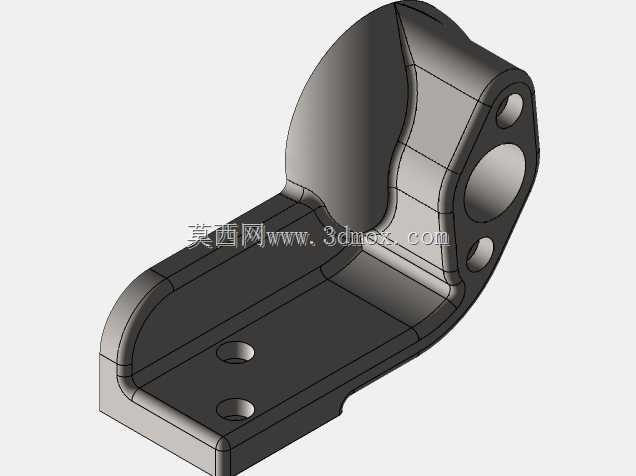

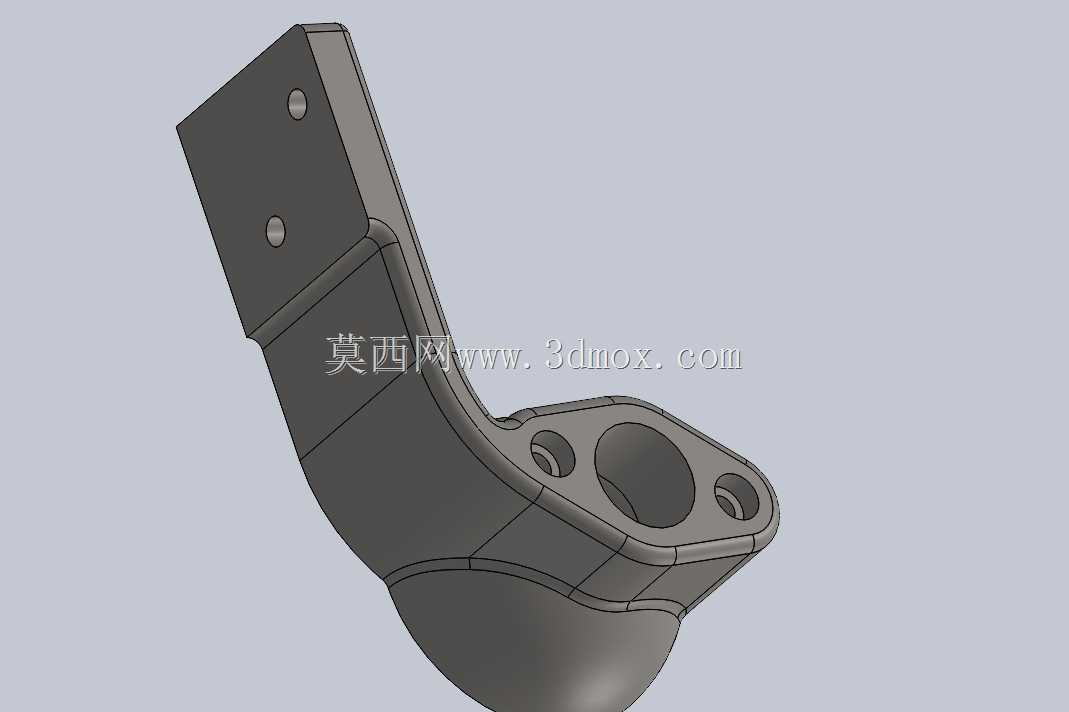

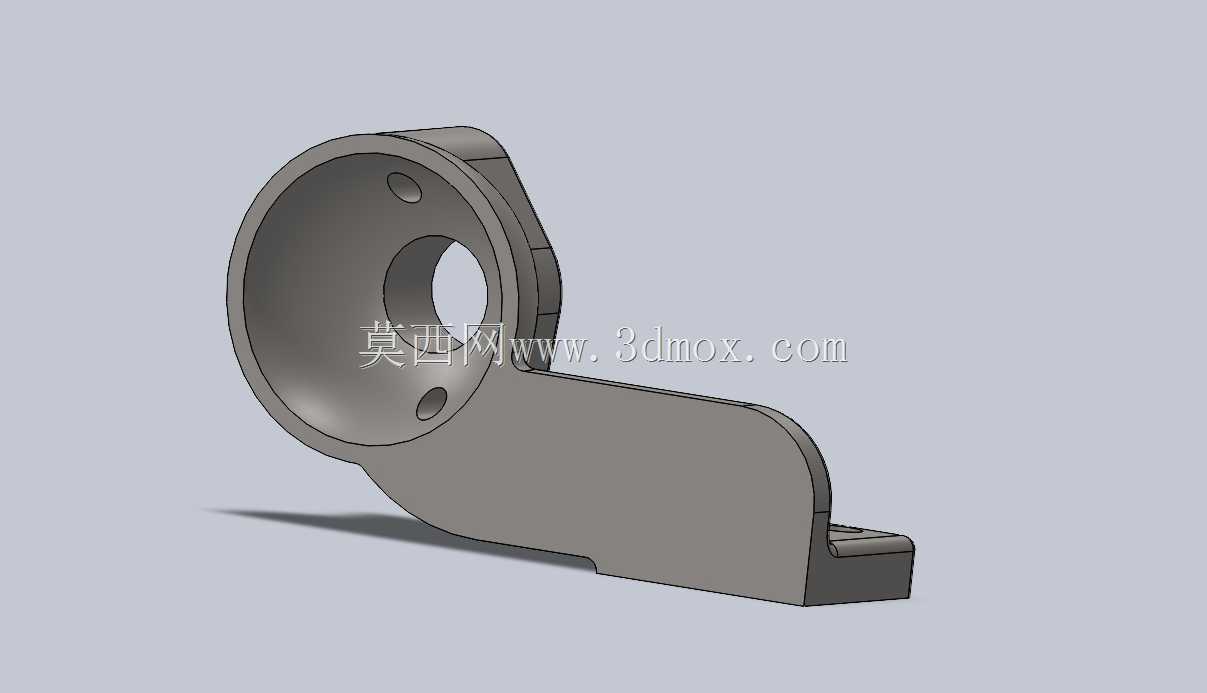

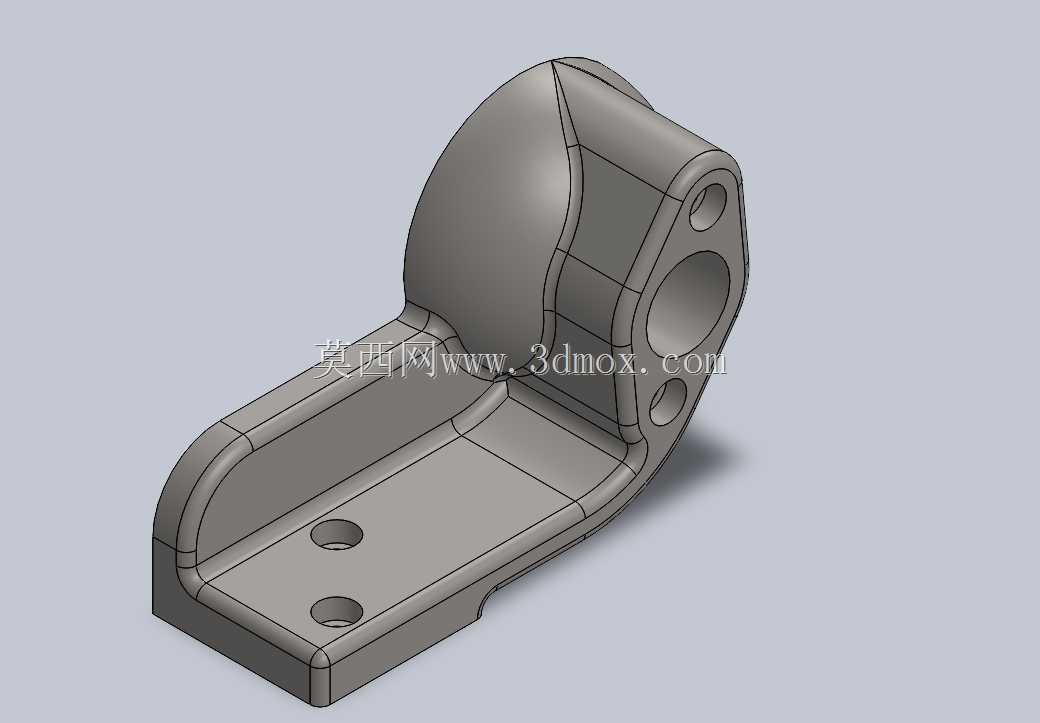

　　能够精准捕捉运动件的触发行程，同时支座本身的实体结构可以抵挡切削液飞溅与切屑冲刷，避免传感器线缆与外壳被直接撞击。从结构设计思路来看，该零件采用一体化弯折成型的构型，底板与立臂之间通过大圆角过渡，既消除了直角连接处的应力集中问题，也避免了焊接拼接支架存在的焊缝变形、长期受振后开裂松动的隐患。底板上开设两个同轴的沉头安装孔，孔位间距经过匹配常规工业铝型材与钢板安装孔的标准间距设定，锁附后螺钉头完全沉入板面以下，不会在底板下方形成凸起干涉，保证支座与安装面完全贴合，消除安装倾斜带来的检测角度偏差。立臂端部沿厚度方向贯穿开设大直径主孔，用于穿入传感器主体，主孔上下两侧各设置一个小直径螺纹孔，用于拧入紧定螺钉锁紧传感器，

　　既可以沿孔的轴向调整传感器的伸出长度，也能绕孔轴线微调传感器的周向角度，适配不同检测距离与感应方向的需求。立臂与底板衔接的弯折区域做了等厚壁厚设计，在保证整体结构刚性的前提下控制零件整体重量，不会因自身重量过大导致安装面长期受载变形。从安装边界来看，底板的长宽尺寸适配多数设备侧装空间，两个安装孔的中心距留出了足够的扳手操作空间，现场安装时无需额外扩孔或改造安装面。立臂的探出高度经过合理设定，既能够跨过常见的设备护板、线槽等遮挡结构，又不会因悬伸过长导致刚性不足，在设备运行产生振动的工况下，立臂端部的传感器不会出现明显的抖动偏移，检测信号的稳定性能够得到保障。立臂上的主孔轴线与底板安装面保持平行，这种方位设定让传感器装入后，

　　感应方向平行于安装面，非常适合检测沿水平方向移动的工件位置，若需要调整检测角度，可通过在底板与安装面之间增加斜垫片实现小范围角度补偿。零件所有外边缘都做了倒钝处理，没有尖锐毛刺，现场安装调试时不会划伤操作人员的手套与线缆表皮。在实际选型使用中，这类支座常配合圆柱型接近开关、光电传感器使用，相比塑料材质的传感器支架，金属材质的支座抗老化能力更强，在有少量油污、切削液的工业环境中不会出现脆化开裂问题，长期使用后尺寸稳定性更好。其弯折构型也让整体占用的安装空间更小，不需要额外搭建延长支架就能够实现错位安装，在设备内部紧凑的排布空间里，能够有效减少安装结构所占用的空间，给其他管线与部件留出更多排布余量。在进行三维建模时，需要重点控制弯折圆角处的壁厚均匀性，避免出现局部壁厚过薄导致强度不足，同时要保证各安装孔的位置度公差，让成品零件能够直接与标准传感器、标准安装孔位适配，减少现场二次加工的工作量。
