汽车操纵手柄式连接支架结构

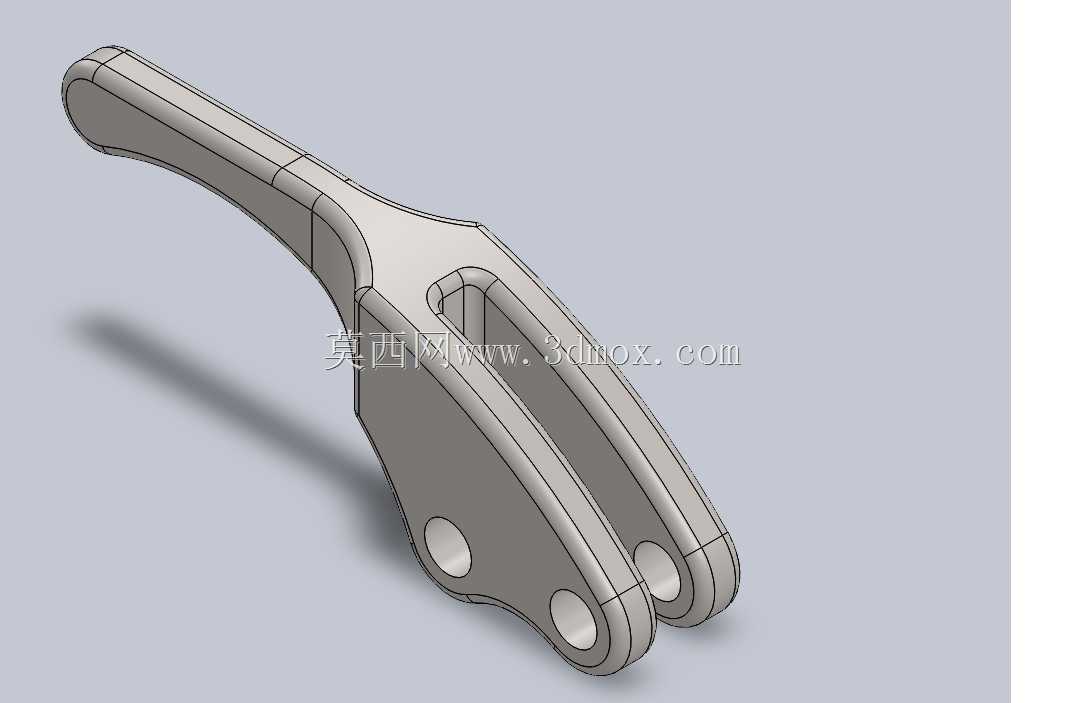

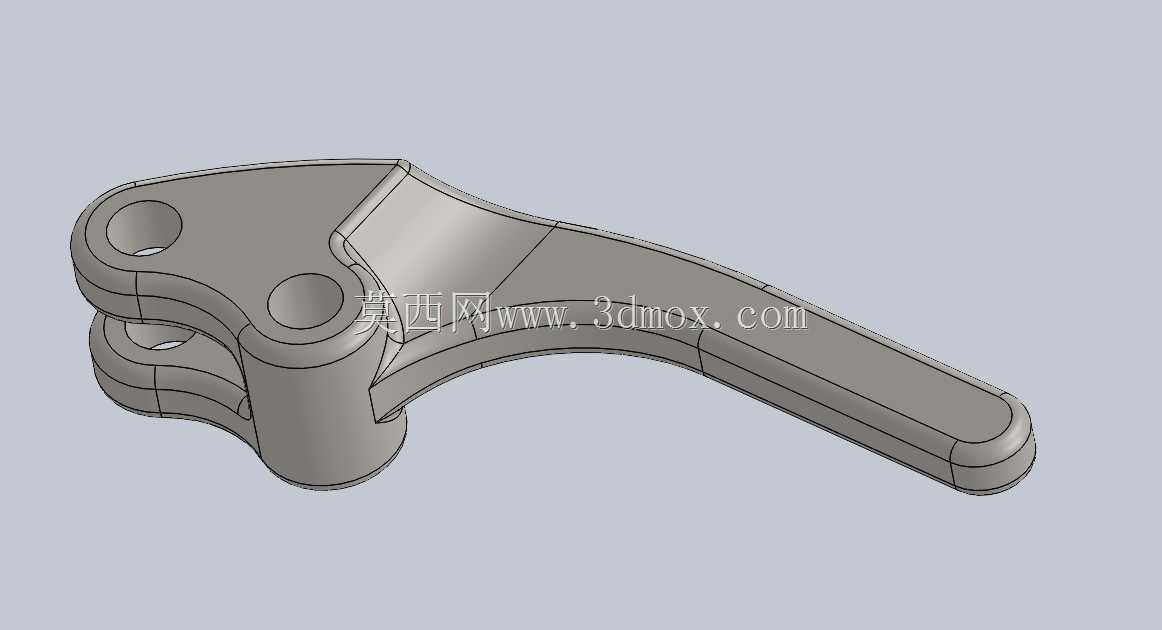

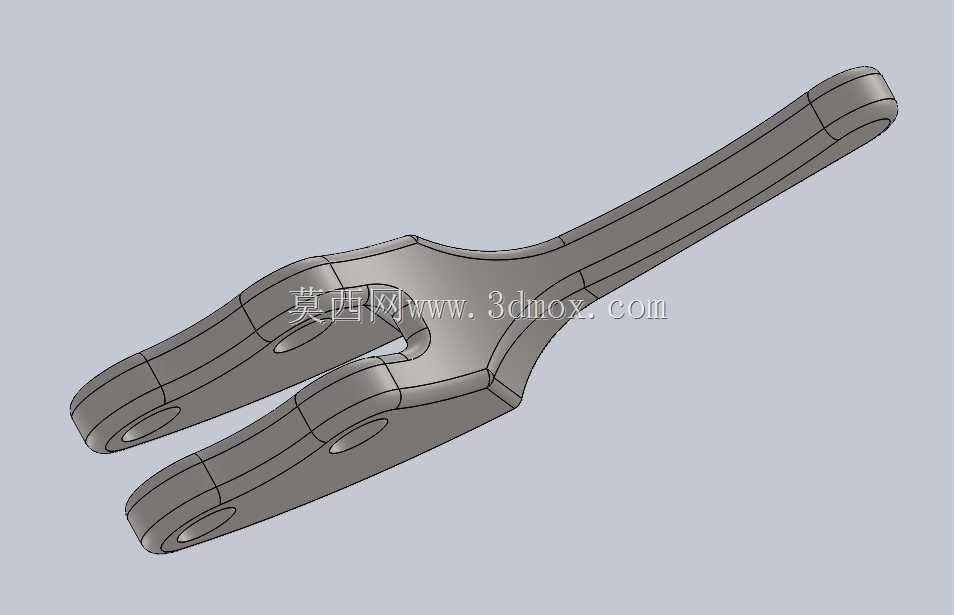

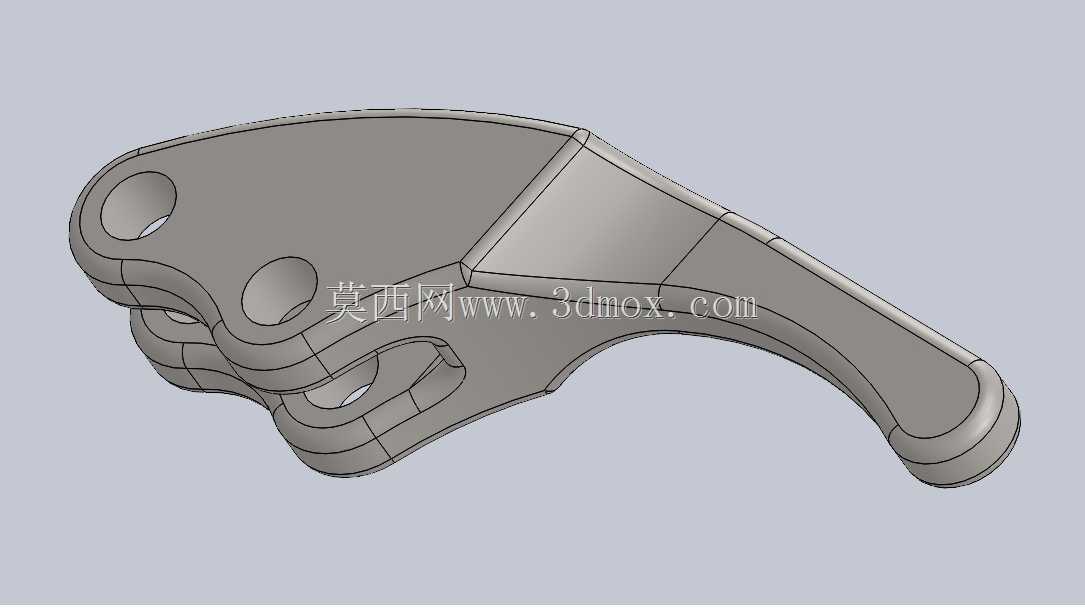

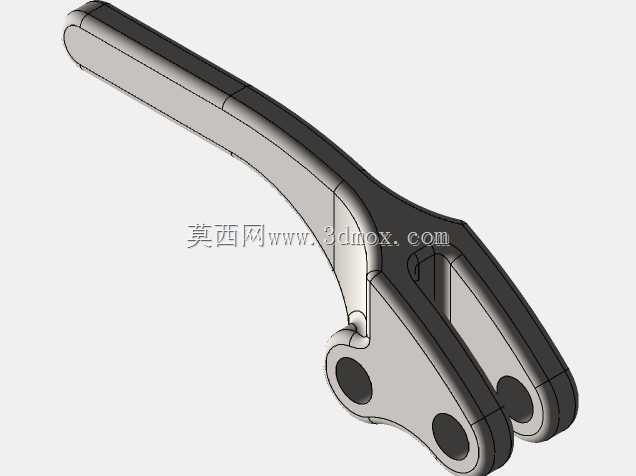

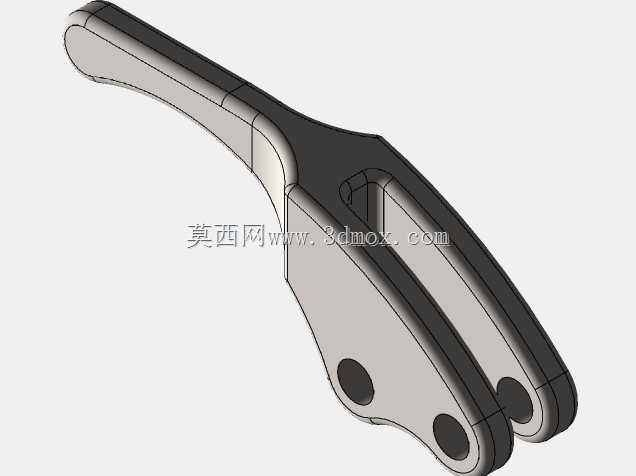

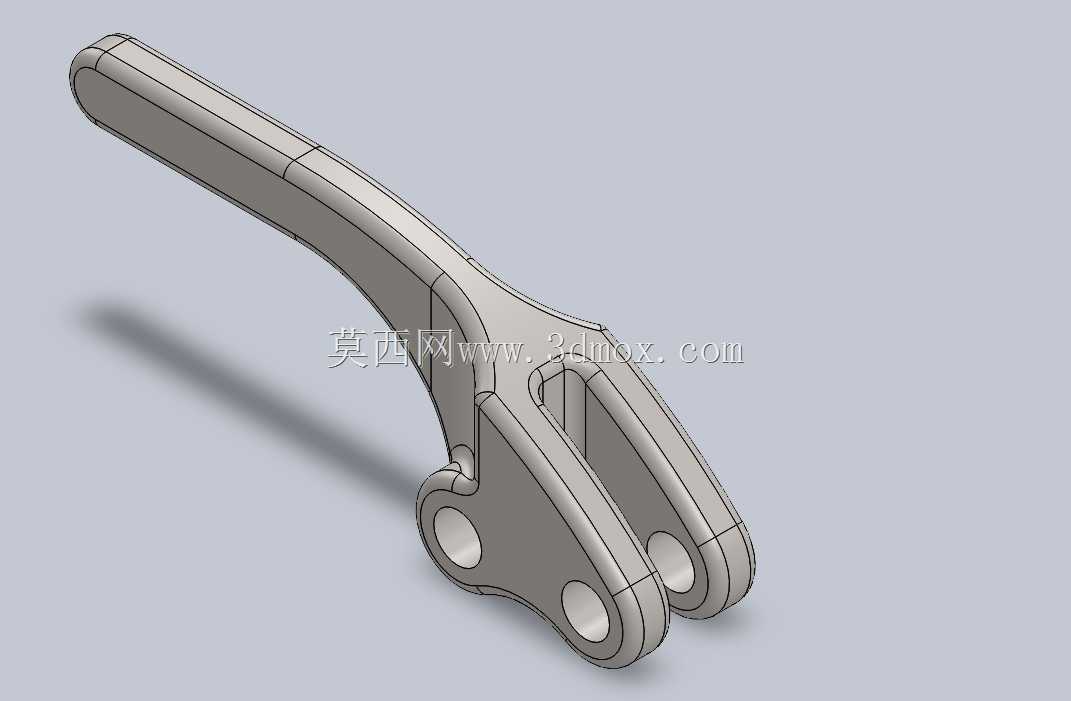

　　该构件属于典型的操纵传力类五金支架，整体采用长柄加双耳铰接座的一体化构型，在车辆与通用机械设备的手动操纵回路中承担力传递与运动导向作用。实际装车或装机时，长柄末端可作为人工握持或外接拉杆的受力端，双耳座区域通过销轴与固定支座铰接，扳动长柄即可带动双耳座绕销轴回转，从而把人手的扳动行程转化为末端机构的开合、锁止或换挡动作。

　　从结构受力角度看，长柄部分采用变截面过渡设计，握持端轮廓圆润并逐步向铰接端增厚，既保证手握操作时的贴合感，也让弯矩从柄端向铰接支点传递过程中截面模量逐步增大，降低应力集中风险。柄身与双耳座衔接处做了圆滑的曲面过渡，没有出现突变的直角棱边，可避免反复扳动过程中在转角位置萌生疲劳裂纹。双耳座平行布置，两片耳板上各设置同轴销孔，销孔周边局部加厚，能够承受销轴传递的径向挤压载荷与扳动时的侧向分力。

　　设计思路上优先保证铰接同轴度与操作刚度。两片耳板的间距需要匹配对应安装支座的厚度，销孔直径与所选销轴形成间隙配合，保证转动灵活的同时控制旷量；耳板外侧与内侧的平面可作为装配定位基准，安装时销轴穿过双耳与固定座后，通过开口销或卡簧完成轴向限位。长柄的长度直接决定操纵力臂，在输出力矩需求固定的前提下，合理的柄长能够降低操作人员所需施加的握力，同时控制整体占用空间，避免与周边管路、线束或覆盖件发生干涉。

　　外形尺寸与安装边界方面，构件整体沿长柄方向延伸，铰接端为主要安装定位区域。安装前需确认双耳内侧净宽能够容纳对接支座，销孔中心到长柄末端的距离决定操作行程范围，销孔中心到柄身下缘的高度则影响扳动时的最低点包络。装配状态下，构件绕销轴回转形成扇形扫掠空间，周边零部件应避开该扫掠区域，并预留足够的手部操作空间。销孔配合面需控制尺寸公差与表面粗糙度，以减小转动磨损并延长铰接寿命；柄身外轮廓可根据人机需求做局部修形，但不得削弱主受力截面。

　　该类支架常见于车辆手动操纵机构、设备锁止机构、夹具夹紧手柄以及简易制动操纵装置中。工作时载荷以低频反复扳动为主，设计重点在于控制铰接间隙、保证疲劳强度并优化操作力。三维建模过程中，应先确立销轴中心与手柄受力中心的相对位置，再绘制双耳板与长柄的基础轮廓，通过拉伸、圆角与切除命令完成实体，并重点校验销孔同轴度、过渡圆角半径以及耳板厚度是否满足挤压与弯曲强度要求。
