车载传感装置曲面壳体结构设计

项目分类:传感器 发布时间:2022-03-28 ID:589807
  • 车载传感装置曲面壳体结构设计
  • 车载传感装置曲面壳体结构设计
  • 车载传感装置曲面壳体结构设计
  • 车载传感装置曲面壳体结构设计
  • 车载传感装置曲面壳体结构设计
  • 车载传感装置曲面壳体结构设计
  • 车载传感装置曲面壳体结构设计

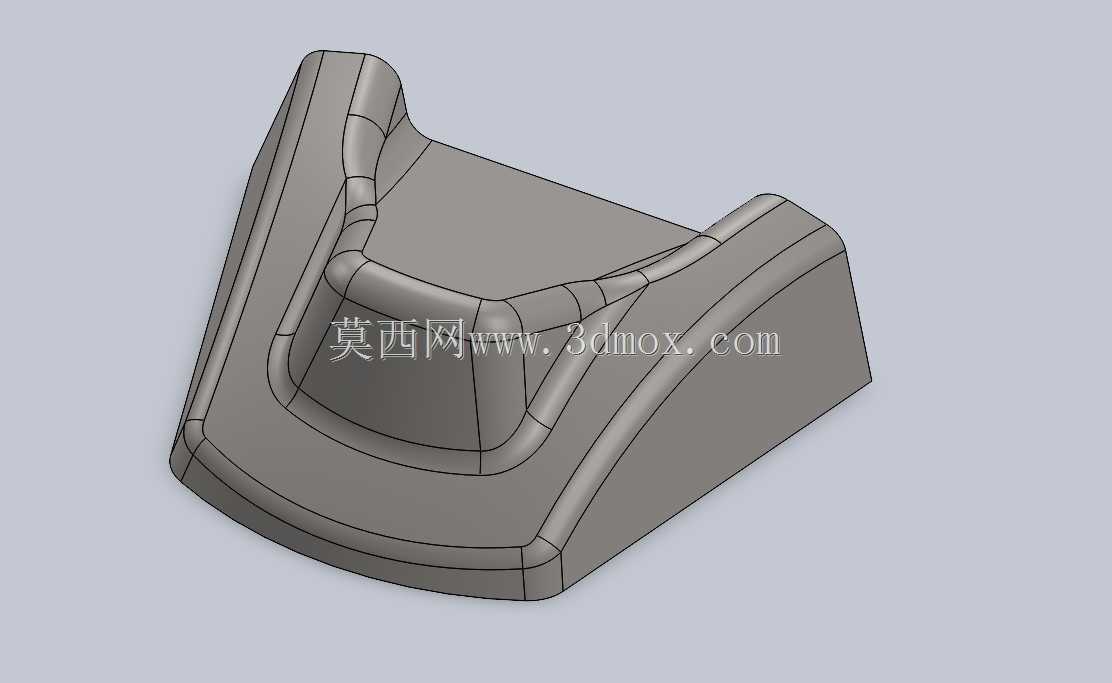

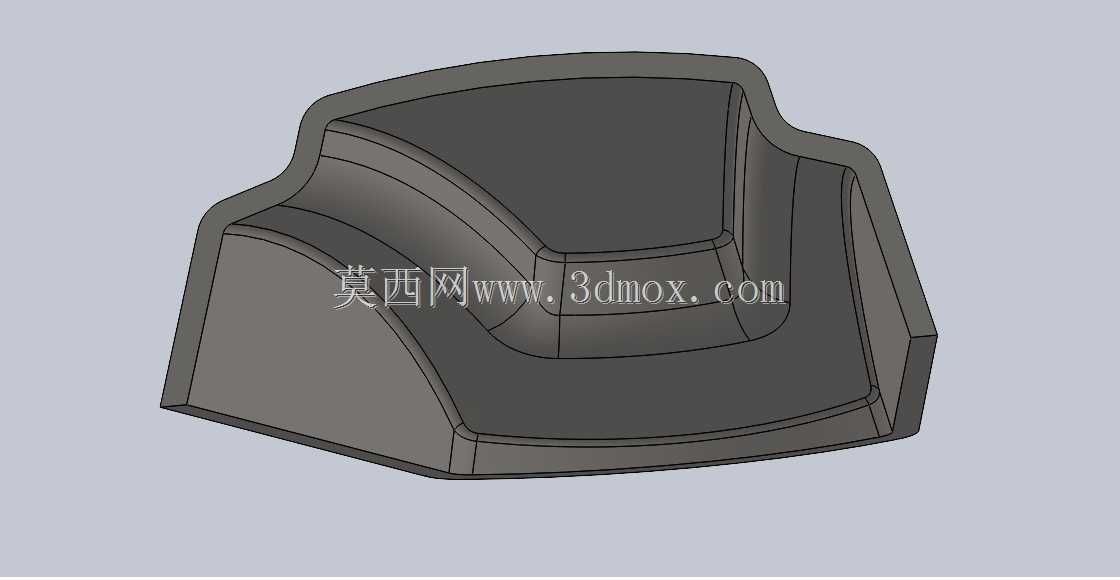

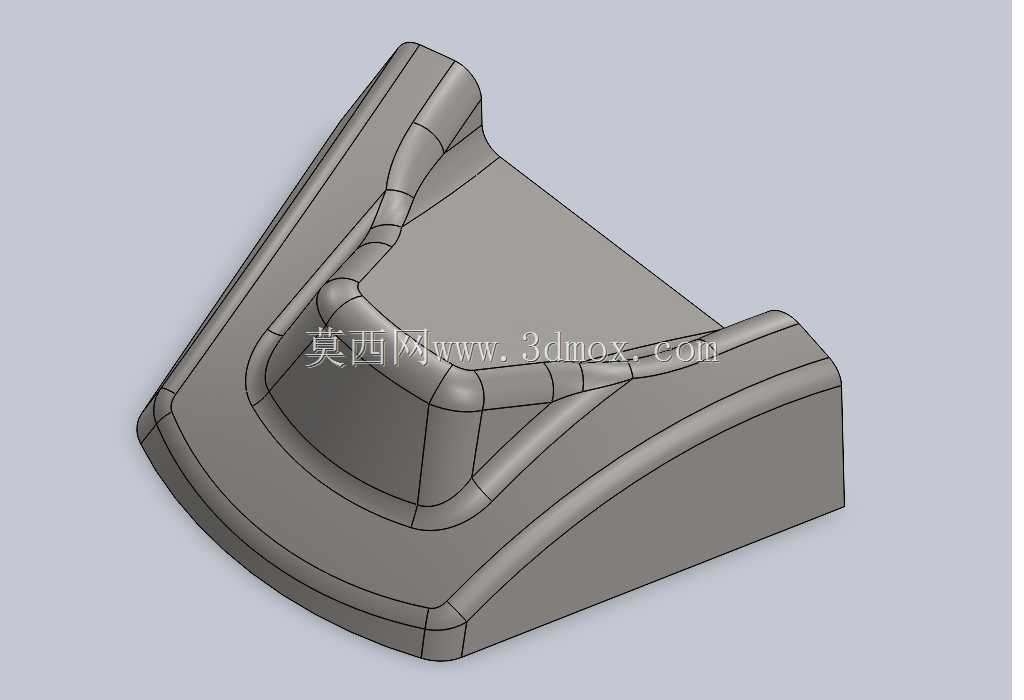

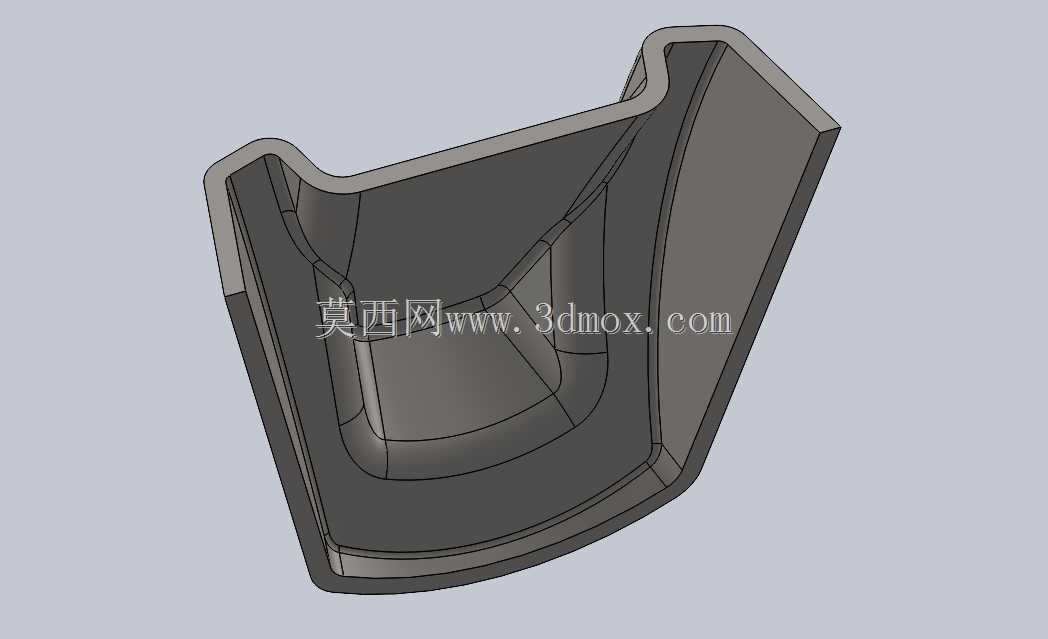

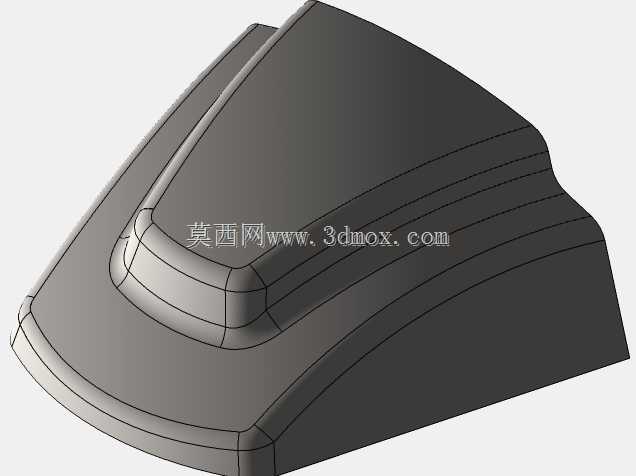

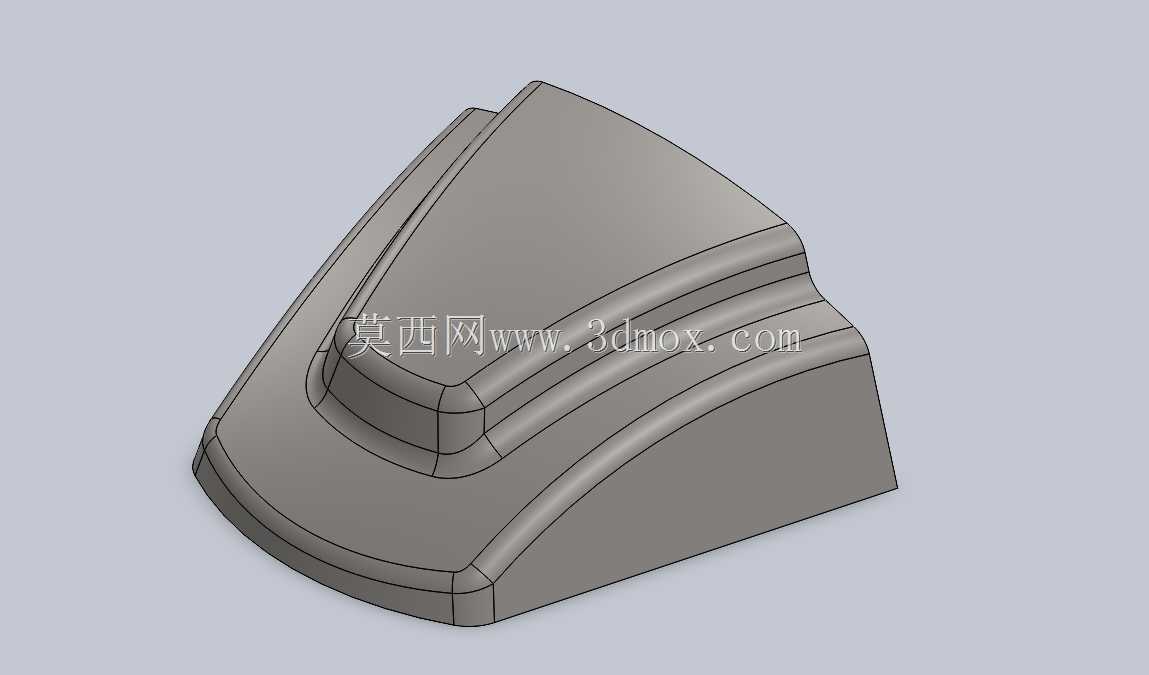

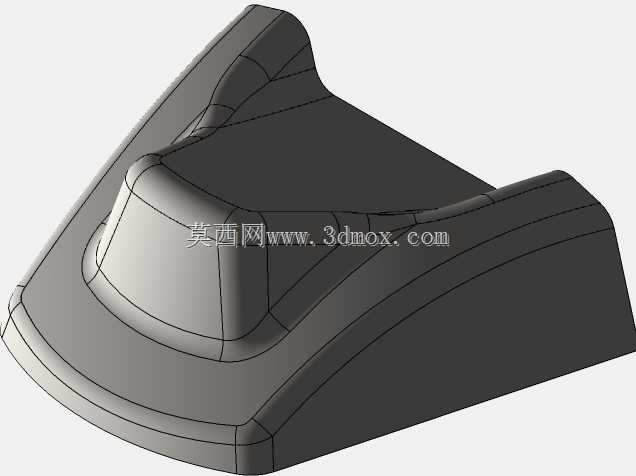

  在车载传感系统的实际布局里,外露壳体的形态从来不是单纯的外观造型,而是要同时兼顾安装边界、气动干扰、内部元件排布与后期装配公差。这个壳体采用单侧收窄的楔状曲面,前端做圆弧过渡,顶面顺着安装面的走向抬升,两道平行的凸筋沿曲面延伸,既在视觉上形成分层,也在结构上提升了薄壁件的整体刚性。做这类壳体建模时,最先要锁定的不是外观曲线,而是安装基准面。车载传感单元通常布置在车身外饰板的预留点位,底部轮廓必须和车身安装面完全贴合,边缘的圆角不能只按外观取值,要匹配周边钣金的包边间隙,避免装配后出现局部悬空或者挤压密封胶条的问题。壳体的壁厚要顺着曲面均匀过渡,在凸筋对应的背部位置,要提前预判注塑成型时的缩痕风险,筋位厚度控制在主壁厚的六成以内,

  同时在转角处做渐变处理,防止熔体填充时出现明显的熔接痕。从功能层面看,这种楔状轮廓能降低车辆行驶时的气流扰动,减少风噪对传感元件的干扰;顶面的分层结构也可以用来布置标识、透光窗口或者辅助定位特征。内部空间需要预留电路板、接插件与密封胶圈的安装位,侧壁的拔模角度要顺着脱模方向统一设定,曲面区域不能出现倒扣,否则会大幅增加模具的抽芯成本。实际选型时,工程师会先核对壳体的长宽边界与安装孔位,确认它能否适配现有车身的安装点位;再检查曲面与周边外饰件的匹配关系,保证装配后缝隙均匀,没有突兀的凸起。建模过程中,曲面的连续性要重点把控,主外观面尽量做到曲率连续,避免在光照下出现扭曲的反光;边缘圆角要逐级过渡,不能在小转角处直接采用大圆角,

  否则会造成局部壁厚突变。壳体底部的安装边要留出足够的密封宽度,配合密封圈可以实现基础的防尘防水能力,满足车载外露部件的使用要求。两道凸筋除了增强刚性,也能在轻微磕碰时分散外力,降低顶面直接受损的概率。对于结构设计从业者来说,这类模型的价值在于理解曲面造型与工程约束的平衡:每一条曲线都要服务于安装、成型或者功能需求,而不是孤立的美学线条。在装配验证阶段,还要把壳体和内部传感模块、车身安装座进行干涉检查,确认接插件的插拔空间,预留线束的弯曲半径,避免装车后出现装配应力。整个壳体没有多余的复杂特征,所有曲面转折都对应着内部元件的高度变化与外部安装的空间限制,是典型的以工程需求驱动外观的车载零部件设计。
