弯臂式铰接传动支座结构设计

　　在各类中小型传动机构、连杆执行装置以及轻工自动化设备的铰接点位中，这类弯臂式铰接支座承担着改变传力路径、衔接不同轴系运动的核心作用。它并非标准件目录里的通用型材件，而是需要根据具体安装空间、摆角范围与载荷工况单独设计的异形支撑构件，在包装机械的摆杆输送单元、纺织机械的导杆联动机构、小型专用设备的翻盖启闭结构里都能见到同类结构的身影。

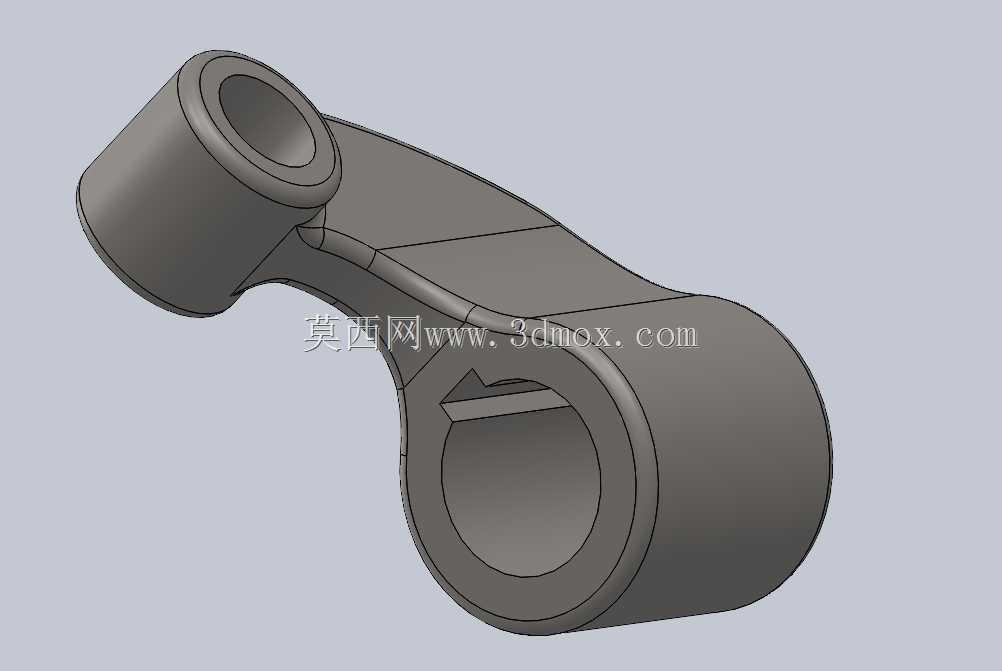

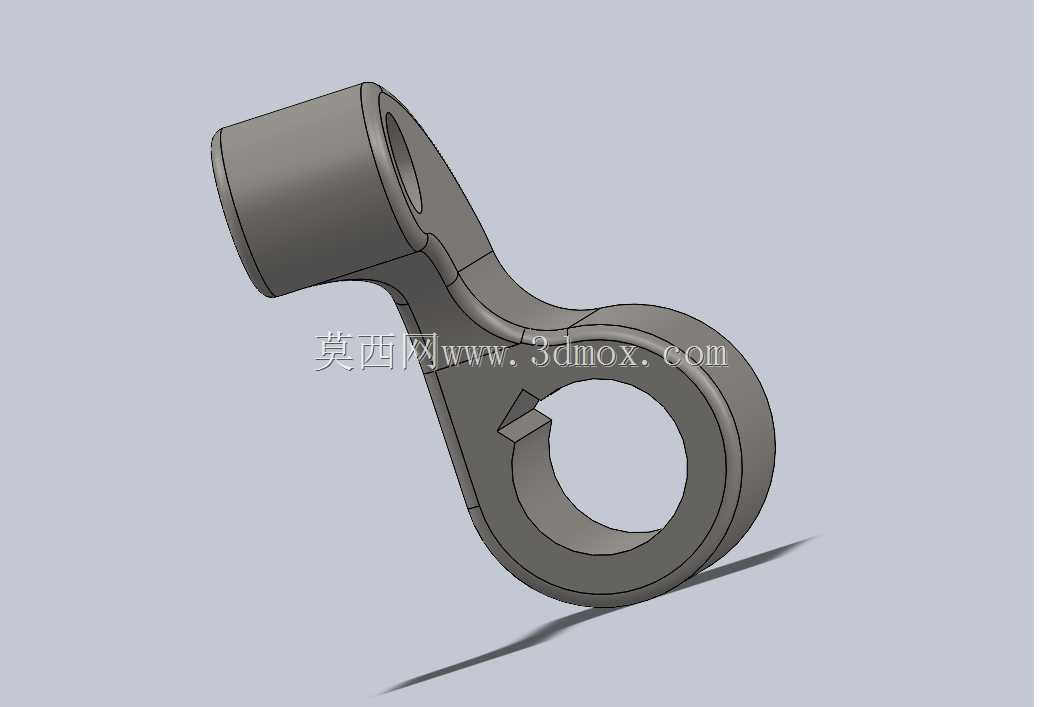

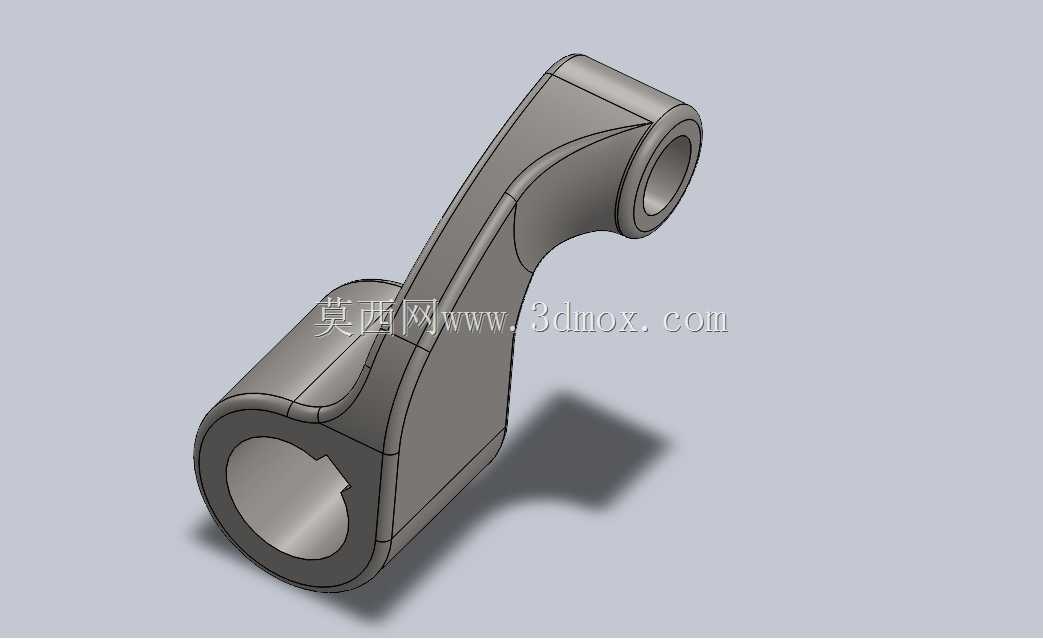

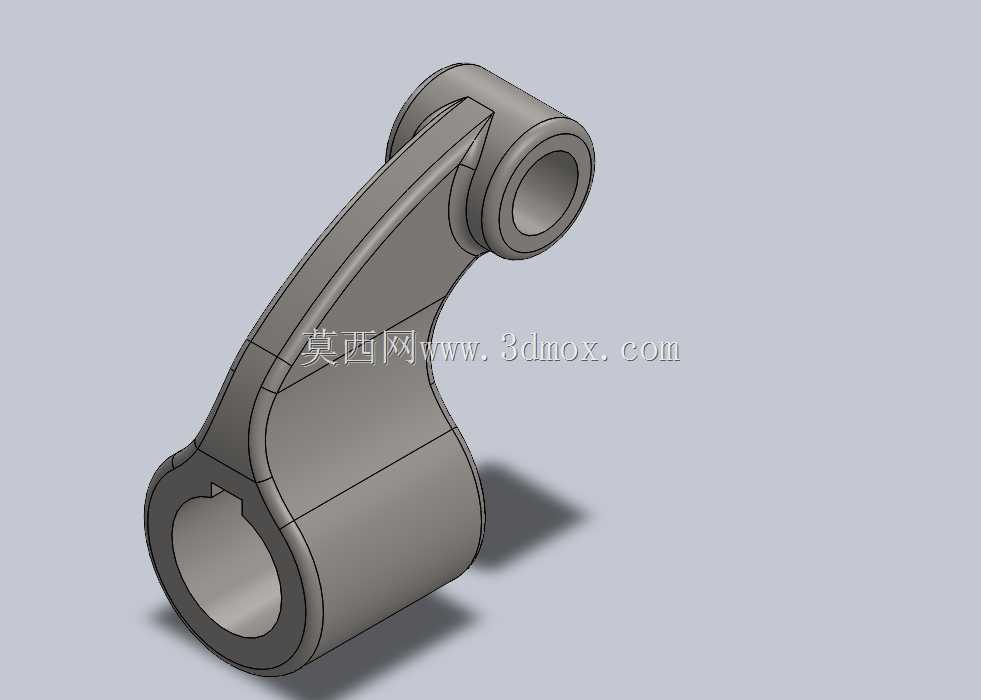

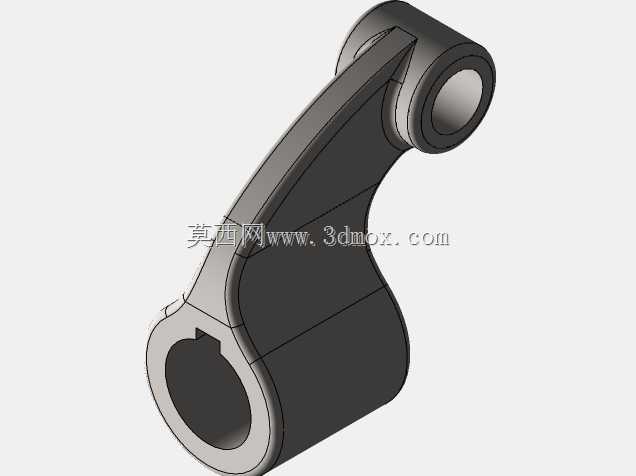

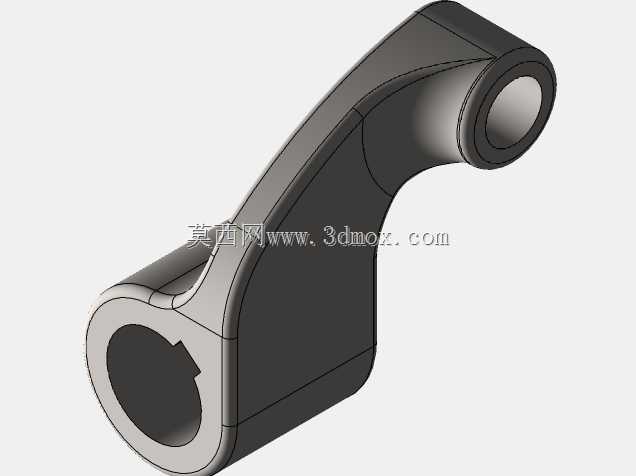

　　从实际功能来看，该构件两端分别设置同轴度要求不同的筒状铰接孔：下端孔径更大，孔内预留键槽结构，用于与主动转轴实现周向固定，传递扭矩并带动摆臂完成设定角度的往复摆动；上端孔径更小，作为从动铰接端，可通过销轴与连杆、压头或者执行元件端部相连，将转轴的旋转运动转化为另一端的弧线位移。中间的弯臂段并非单纯为了造型而做曲面过渡，其弯曲弧度直接决定了两端铰接孔的中心距与空间偏置量，在设备内部布局紧凑、两根铰接轴无法处于同一平直连线上时，这种弯臂结构能够绕过周边的机架筋板、管线或者其他运动部件，避免运动过程中发生硬干涉。

　　设计这类构件时，首先要敲定的不是外观曲面，而是两端孔的中心距、轴线平行度以及摆臂的工作摆角范围。下端带键槽的孔与轴配合时，通常选用过渡配合公差，既保证周向传力的可靠性，又不会给装配压入造成过大阻力；上端的铰接孔则多采用间隙配合，保障销轴在孔内转动灵活，同时配合公差需要控制在合理区间，间隙过大会导致运动末端出现明显回程间隙，影响设备的重复定位精度，间隙过小则容易在润滑不足时出现卡滞。弯臂的截面厚度需要结合受力方向校核：当摆臂承受径向载荷时，弯曲平面内的截面抗弯模量是核心指标，因此臂身沿弯曲受力方向保留了足够的壁厚，而垂直于弯曲平面的方向则适当收窄，在不影响结构强度的前提下控制整体重量与转动惯量，降低驱动端的负载冲击。

　　外形尺寸与安装边界方面，下端大孔的轮毂外径、轴向宽度需要匹配所选平键的规格与转轴的悬臂长度，轮毂端面不能超出转轴的轴肩定位面，同时要给键的装配预留操作空间；上端小孔的轮毂长度则需要根据与之铰接的连杆叉口宽度确定，保证两者装配后轴向不会出现窜动，且铰接销轴的端部可以通过开口销或者卡簧完成轴向锁定。臂身的外轮廓曲面全部采用圆弧顺滑过渡，没有尖锐的转角，一方面是避免热处理或者受力时出现应力集中开裂，另一方面也能减少铸造或者铣削加工时的应力残留。构件在整机中的安装边界需要结合运动包络一同校核：摆臂在整个摆动行程中，臂身外侧与内侧都要和周边的机架、传感器支架、走线槽保留至少数毫米的安全间隙，尤其在高速往复摆动的工况下，还要考虑构件受力产生的微形变，进一步预留形变余量，避免长期运行后出现摩擦磕碰。

　　从建模实现逻辑来看，这类零件适合先绘制两端铰接孔的中心草图，确定空间位置关系后再搭建臂身的轮廓引导线，通过扫描或者多段放样生成基础实体，之后对两端轮毂进行拉伸加厚，最后切除内孔、键槽并添加各处过渡圆角。建模过程中需要重点保证两端孔的轴线平行度，键槽的对称度也要严格对齐孔的中心基准，否则装配后会出现转轴别劲、铰接转动不畅的问题。臂身与两端轮毂的衔接处圆角半径不能过小，该位置是整个构件应力最高的区域，合理的圆角过渡能够大幅降低应力集中系数，提升构件的交变疲劳寿命。
