三孔圆柱传感器安装基座结构设计

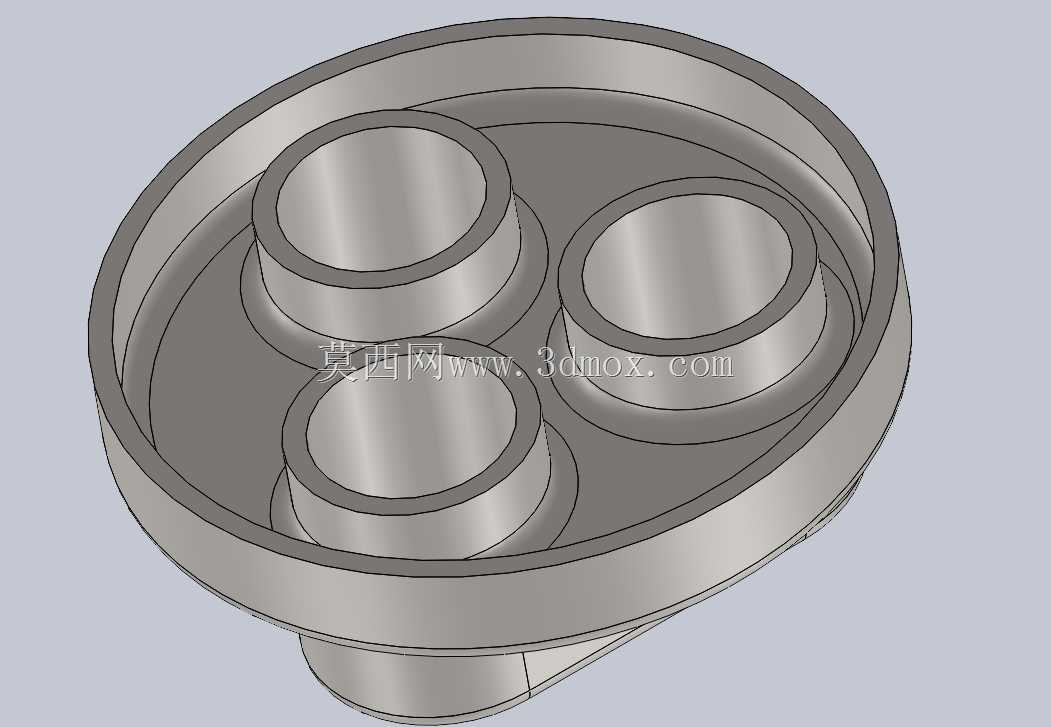

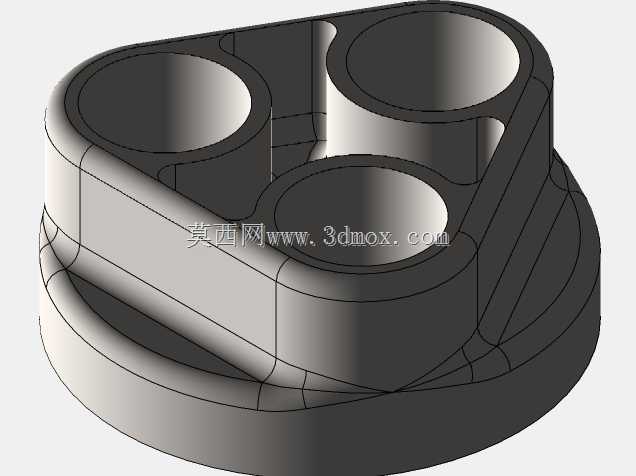

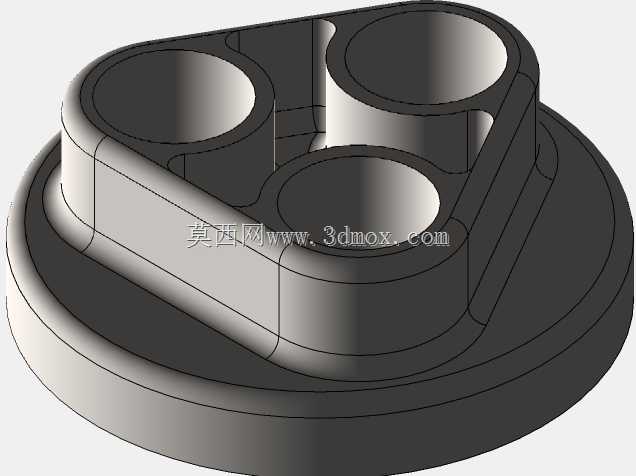

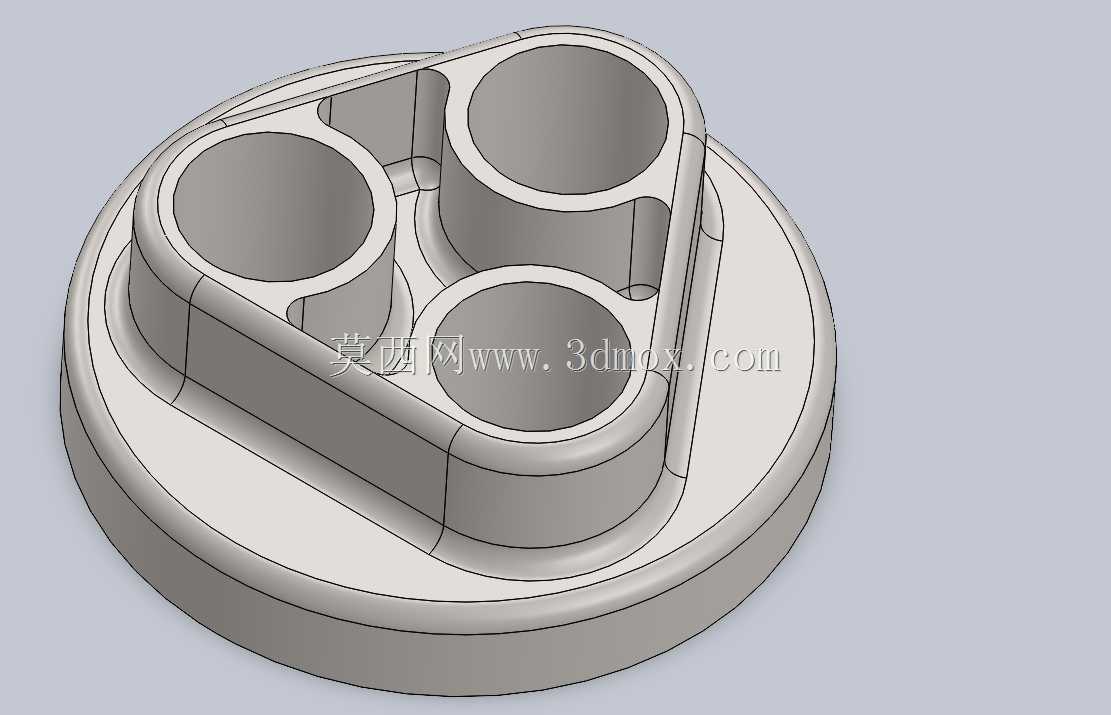

　　在工业传感与检测装置的布局中，安装基座往往决定了探头的定位精度、维护便利性与长期运行稳定性。这个三孔圆柱基座的设计，核心是在有限的圆形安装边界内，同时容纳三支圆柱状传感元件，并保证各探头之间的相对位置固定、受力均匀、走线与装配空间合理。从结构上看，基座底部采用圆盘式贴合面，能够直接压装或通过紧固件固定在设备外壁、检测工位支架或工艺平台上。圆盘底面与安装面接触后，可提供较大的支撑面积，减少悬臂带来的振动偏移；对于需要密封的场合，还可在底面预留环形槽，嵌入O形圈以阻挡粉尘、切削液或工艺介质侵入。上部三个圆筒呈三角形分布，这种排布并非单纯为了造型，而是兼顾了孔间距、壁厚强度与整体包络尺寸。

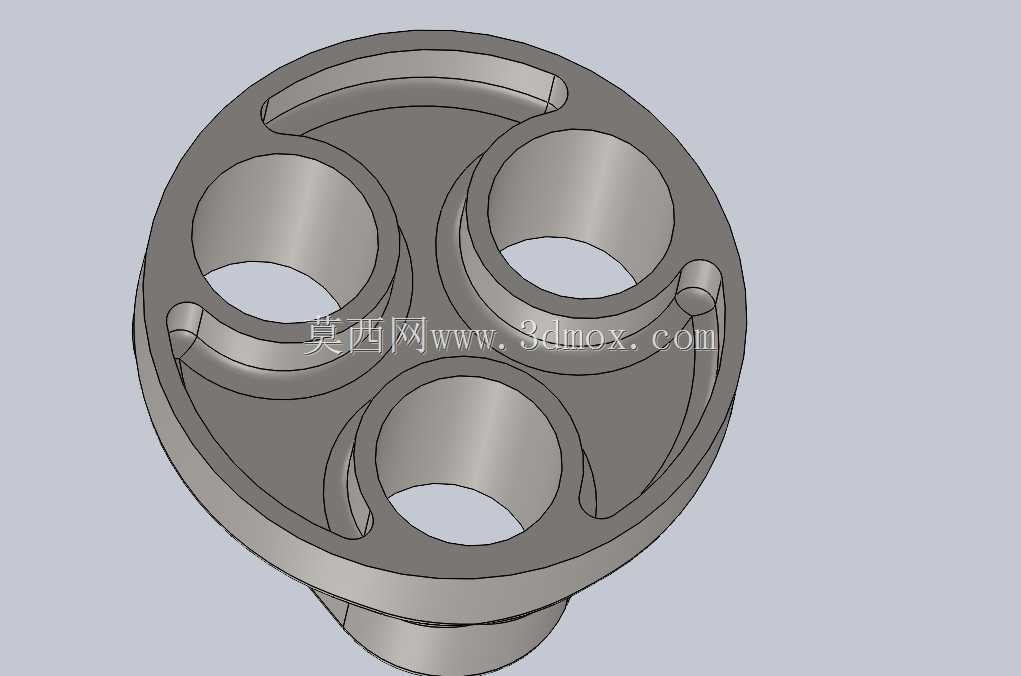

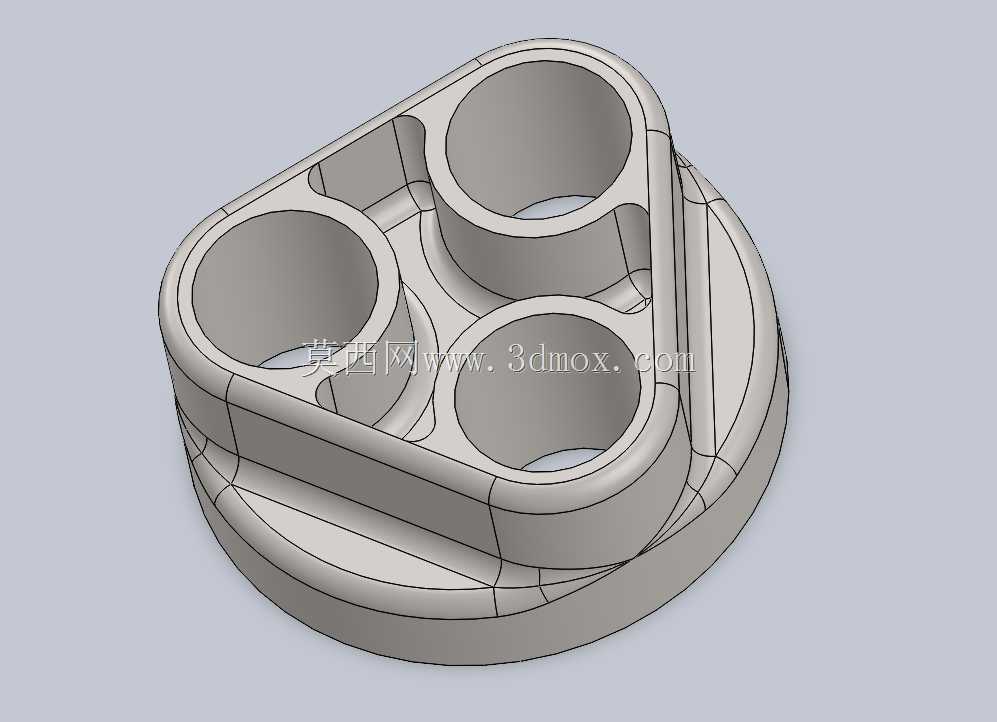

　　三角形布局在相同外接圆范围内能让三个孔位保持较均衡的中心距，避免相邻筒壁过薄导致注塑或机加工后变形，同时也使三支传感器的检测方向覆盖更合理的区域。每个圆筒内部形成贯通或台阶式腔孔，用于容纳传感器主体。若传感器带外螺纹，筒壁可设计为光孔并在端部增加锁紧螺母位；若为推入式圆柱探头，则可在内壁预留卡簧槽或紧定螺钉孔。筒口边缘做圆角过渡，既减少装配时刮伤探头外壳，也能降低应力集中。基座中部连接三个圆筒的腹板采用了局部加厚与圆滑过渡，这是因为传感器在插拔、锁紧或受到侧向碰撞时，载荷会从筒壁传递到腹板；若连接处存在尖角，长期振动下容易产生微裂纹。腹板下方与圆盘之间留出的空腔，一方面可以减轻零件重量，另一方面为传感器尾部的接线端子、

　　接插件或线缆弯曲提供空间，避免装配时线缆被硬性挤压。实际选型时，需要先确认三支传感器的外径、插入深度与出线方式。筒孔直径应与传感器外壳形成合适配合：间隙过大会造成探头晃动，影响检测重复精度；过紧则会增加装配难度，甚至在温度变化时因热膨胀差卡住探头。圆盘外径与安装孔位需要匹配现场安装面，如果设备表面空间受限，可在保持三孔相对位置不变的前提下缩小底部圆盘，但必须重新核算腹板厚度与连接强度。对于有方向要求的检测场景，例如三支探头分别对应不同位置的工件到位检测，基座上还应增加防转定位面或销孔，防止安装后发生周向转动。若工作环境存在振动，单纯依靠摩擦力固定并不可靠，应在圆盘上设计沉头孔或螺栓过孔，采用机械锁紧；

　　传感器尾部也应使用防松螺母或螺纹胶固定。材料选择取决于使用场景：常规工业环境可采用硬质铝合金或工程塑料，通过数控加工或注塑成型；在有腐蚀性介质的场合，则需考虑不锈钢或耐腐蚀涂层。无论采用哪种工艺，三个筒孔的同轴度、孔底端面与圆盘底面的平行度都需要控制，否则传感器装入后会出现倾斜，导致检测距离不一致。这个结构特别适合多点位接近检测、三通道位置反馈或需要同步采集三个邻近信号的工位。它把原本需要分别安装的三个独立支架整合为一个整体零件，减少了装配时的逐个找正时间，也降低了多个支架之间因累计误差造成的位置偏差。维护时，三支传感器可从同一基座上拆装，线缆能够集中走向，现场布线更加整洁。设计过程中还需注意探头前端的伸出长度。若传感器检测面需要低于或高于基座端面，可通过筒孔台阶控制插入深度；若三支探头检测距离不同，则可在装配时通过垫片或锁紧螺母微调，但基座本身的基准面必须保持平整。此外，三个圆筒顶部形成的开放区域便于观察探头状态，也为工具拧紧螺母留出操作空间。总体而言，这类三孔圆柱基座不是简单的占位块，而是传感器系统中的定位与承载接口。它把安装边界、孔位排布、壁厚强度、走线空间和维护可达性整合在同一圆形轮廓内，使多传感器布置更加紧凑、可靠，适合在自动化检测线、设备工位反馈和工业传感集成中作为标准化安装载体使用。
