三角法兰式传感器安装支座结构设计

　　该三角法兰式支座属于传感检测单元的配套安装结构，主要用于工业现场中接近开关、光电传感器或小型检测探头的固定与姿态保持。在自动化生产线、输送线定位工位、装配夹具检测点以及设备内部空间受限的位置，这类支座能够把检测元件稳定连接到机架、板件或型材上，同时通过三个安装孔形成可靠的三角形约束，减少单点固定带来的偏转与振动松动。

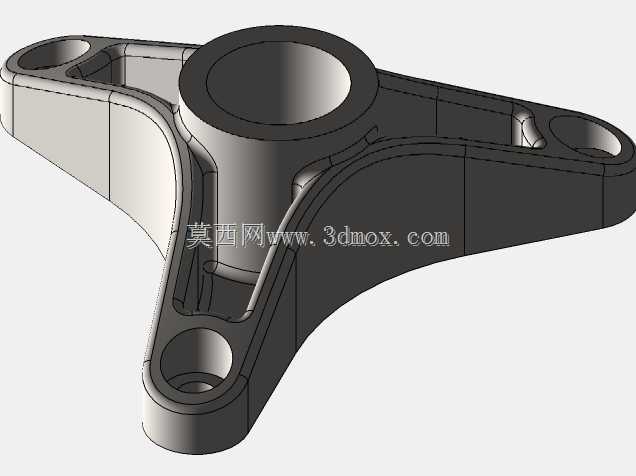

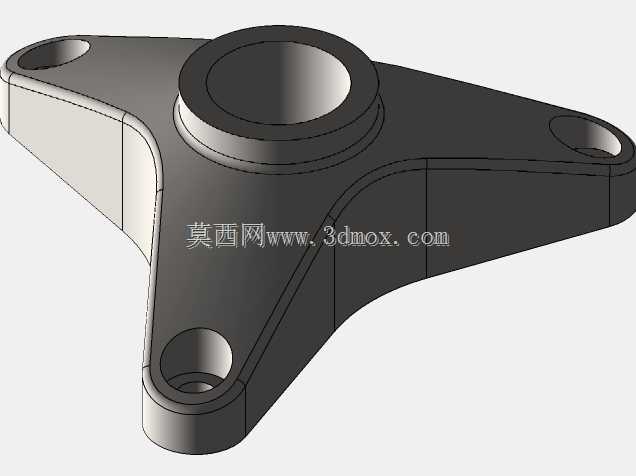

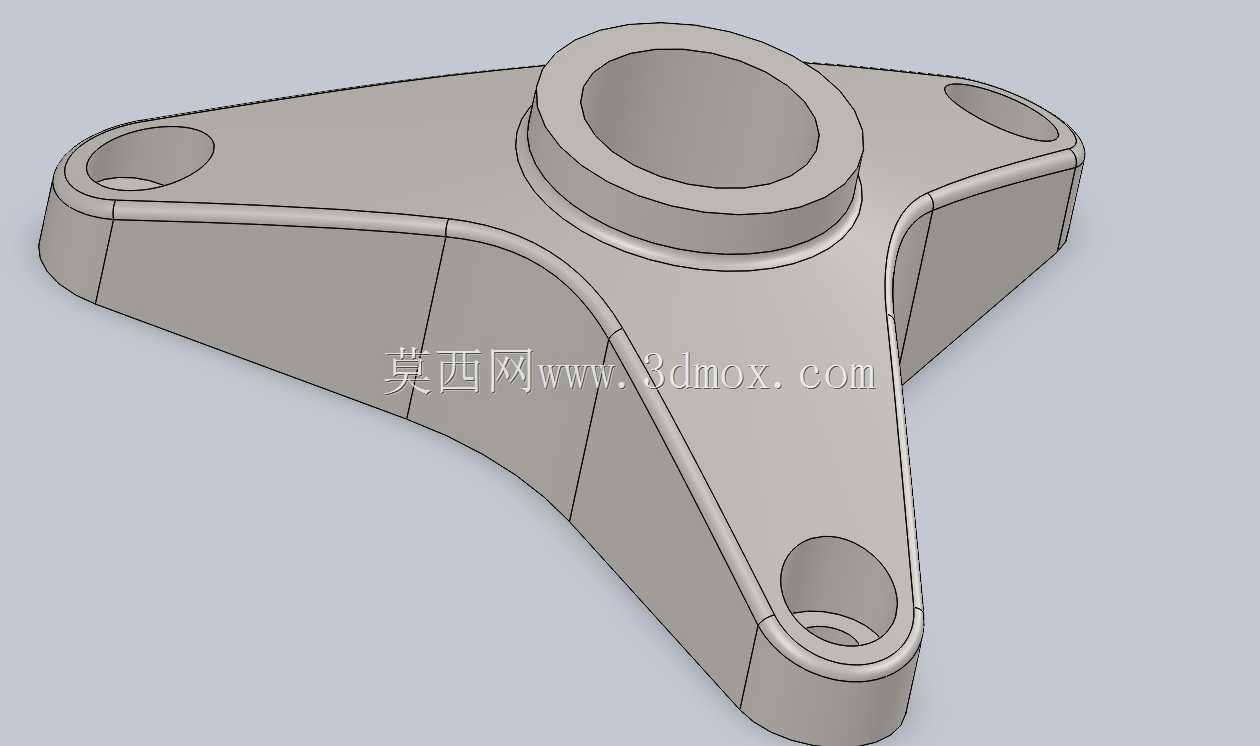

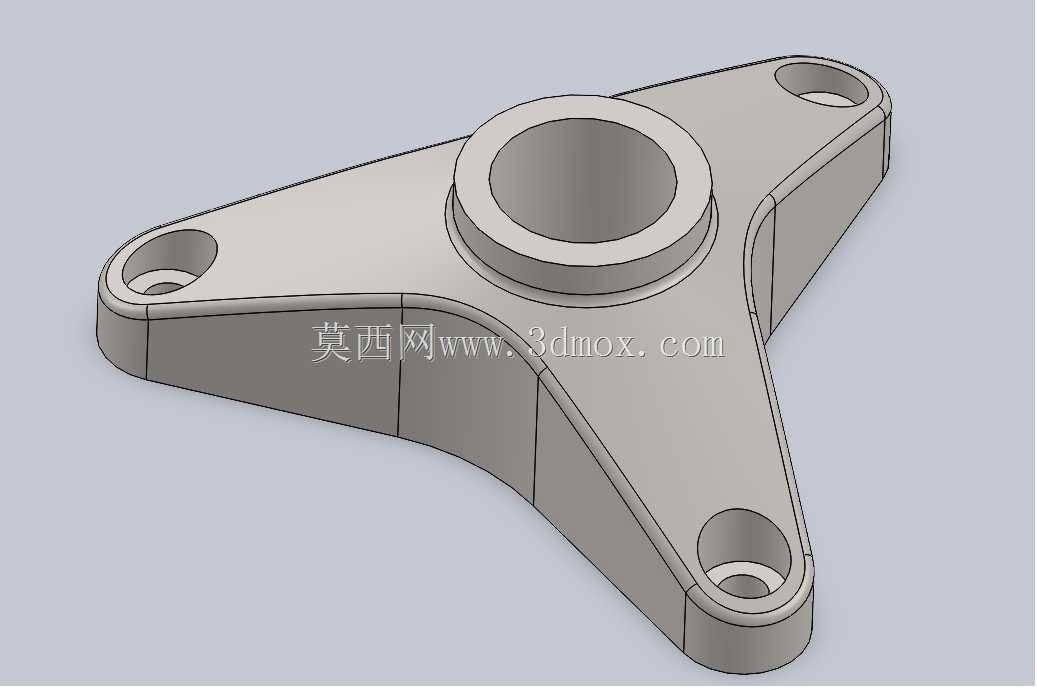

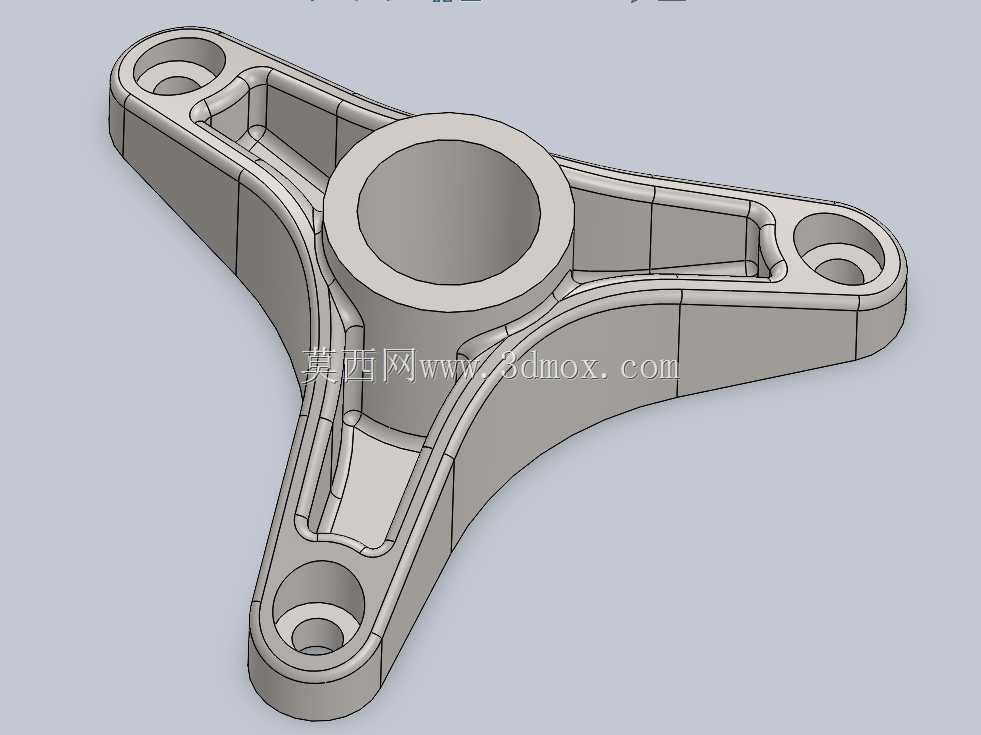

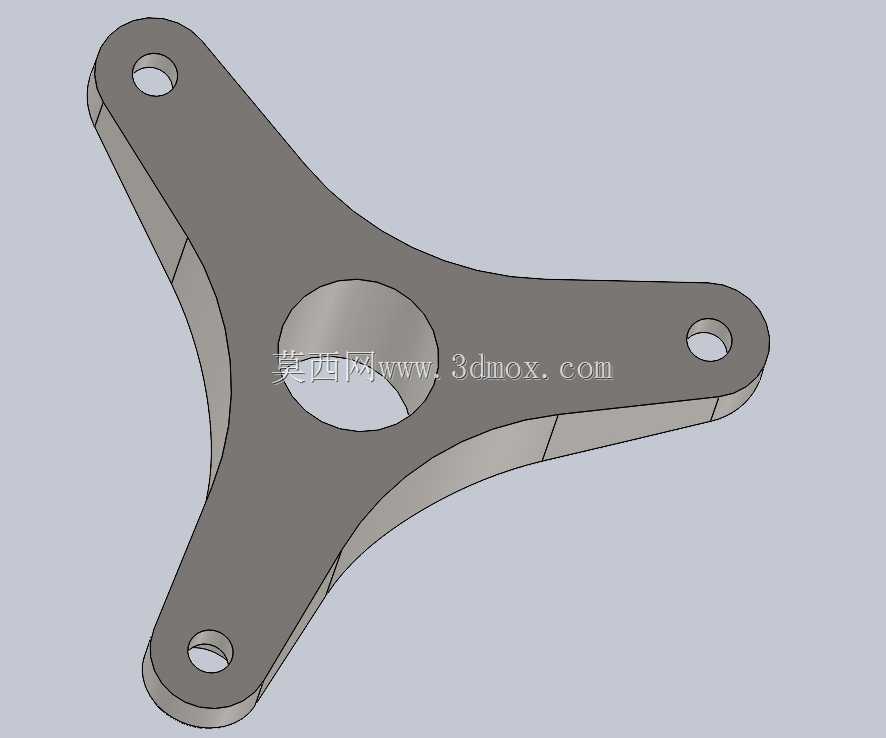

　　从结构功能上看，零件中部设置带凸台的中心通孔，用于穿过传感器本体或容纳检测元件的圆柱段。凸台高于三角翼面，能够在装配时形成轴向定位面，使传感器插入深度一致，避免因安装位置偏差导致检测距离波动。中心孔周围保留足够壁厚，既保证孔的同轴加工余量，也提高支座在拧紧或受侧向力时的局部刚度。三个支臂沿周向近似均匀分布，端部各设沉头安装孔，可使用内六角螺钉从支座上表面沉入，装配后螺钉头不突出，既降低磕碰风险，也让整体外观更整洁。

　　设计思路上，三角形布置相比两孔固定具有更好的抗扭转能力。传感器在设备运行中常受到振动、气流、料屑冲击或维护时的误碰，若仅靠单孔或双孔固定，检测方向容易发生微小偏移，长期使用后可能造成信号误触发。三孔结构把受力分散到三个连接点，支臂之间形成封闭传力路径，中心载荷能够沿翼板向各安装点传递。支臂边缘设置拔模斜度和过渡圆角，既符合铸件或机加工件的工艺要求，也能降低尖角处应力集中。底部平面作为主要安装贴合面，需要在加工时保证平面度，否则拧紧后支座会产生翘曲，影响中心孔轴线与安装基面的垂直度。

　　从外形尺寸与安装边界判断，该零件整体占用空间较小，适合布置在机构密集的工位附近。三个安装孔的孔距决定了支座与外部板件连接时的边界范围，选型时应核对安装面是否具有足够的平面区域，以及孔位下方是否有螺母、焊缝或加强筋干涉。中心孔直径与传感器圆柱外径直接相关，若用于螺纹圆柱型传感器，可在孔侧追加紧定螺钉平面或螺纹孔，以便周向锁紧；若用于光滑柱体，则可通过中心孔台阶控制插入深度。支臂厚度需要结合受力情况确定：在轻载检测场景下，较薄翼板足以满足定位要求；在振动较强或传感器较长的场合，应适当增加支臂厚度或扩大安装孔间距，以提高悬臂端的稳定性。

　　实际使用中，这类支座不仅承担机械连接作用，也影响检测精度。传感器轴线若偏离被测目标方向，有效检测距离会缩短，响应区域也会发生偏移。因此中心孔与安装底面的垂直度、三孔所在平面的平面度以及孔位对称度，都是建模和加工时需要控制的几何要素。三维建模时可先建立中心凸台与基准轴线，再按120度阵列生成三个支臂和安装孔，这样能够保证孔位一致性；沉孔深度应按所选螺钉头高度设定，避免过深削弱支臂强度或过浅导致螺钉外露。支臂与中心凸台连接处应采用圆角过渡，圆角半径不宜过大，以免影响与安装面的贴合。

　　在设备维护方面，三角法兰结构便于单人装配。操作人员可先将传感器穿入中心孔并调整检测距离，再通过三个沉孔把支座固定到预定位置；拆卸时也无需移动周边大量管线。若现场需要频繁调整传感器角度，可在支座与安装板之间增加垫片或旋转副，但调整后仍需利用三孔锁紧，防止运行中回松。对于有油污、切削液或粉尘的环境，可在中心孔与传感器之间增加密封圈或在支座表面进行处理，以提高长期使用可靠性。

　　总体而言，该零件结构紧凑、受力路径清晰、工艺性较好，适用于检测元件需要稳定支撑且安装空间有限的场合。其设计重点不在复杂曲面，而在安装基准、孔位布置、壁厚过渡和装配边界的合理控制。对于结构设计人员，建模时应优先确定中心孔规格、三孔分布圆直径、支臂厚度和沉孔尺寸；对于设备选型人员，则应把支座与传感器外径、安装面平面区域、螺钉规格及周边干涉情况一并校核，才能保证检测单元在整机运行中保持稳定、重复的工作状态。
