带夹紧法兰的立式轴支座结构设计

　　这个零件的核心作用是为竖直或倾斜布置的圆轴、导杆、检测元件提供稳定支撑，并通过侧部开口夹紧结构在轴向位置调整后锁死。它常见于轻载输送线、工装夹具、检测台架、导向机构以及传感器安装支架中，尤其适合需要频繁调整高度或角度、又不希望在轴上加工定位台阶的场合。与整体固定式轴套相比，开口夹紧方式不会在被夹持件表面形成硬定位压痕，拆装时也不必沿轴向长距离抽拉，维护和换型更方便。

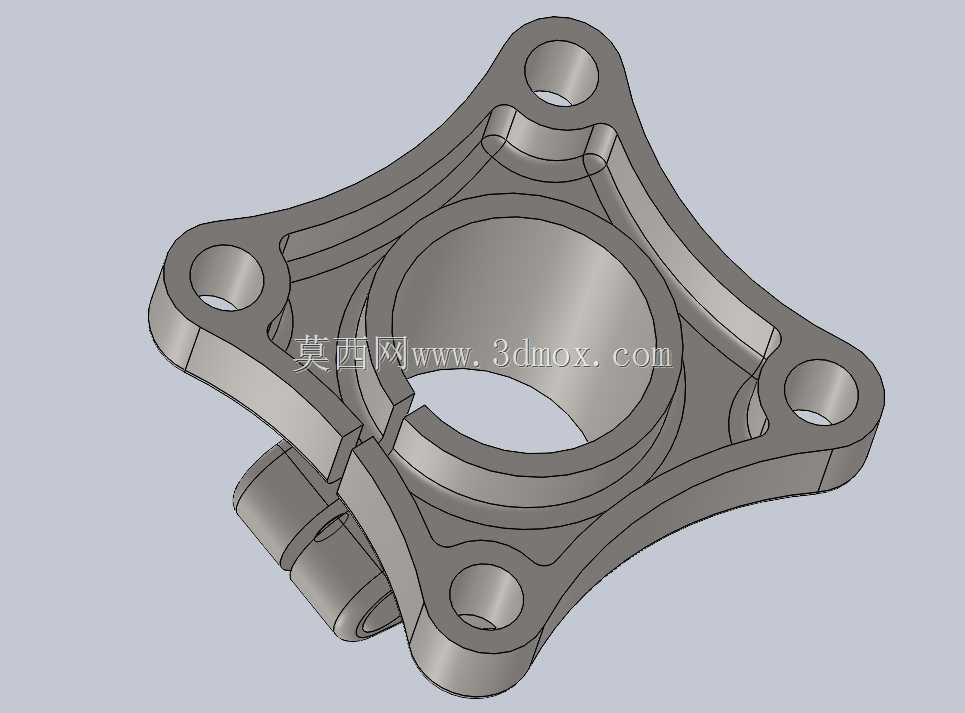

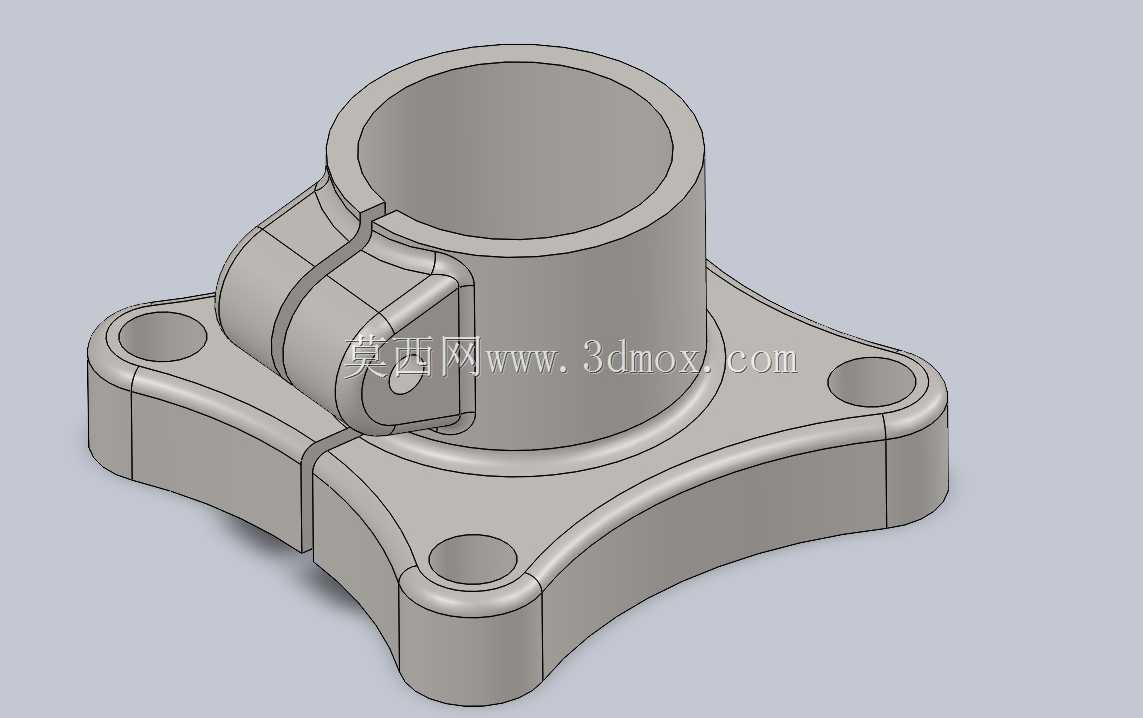

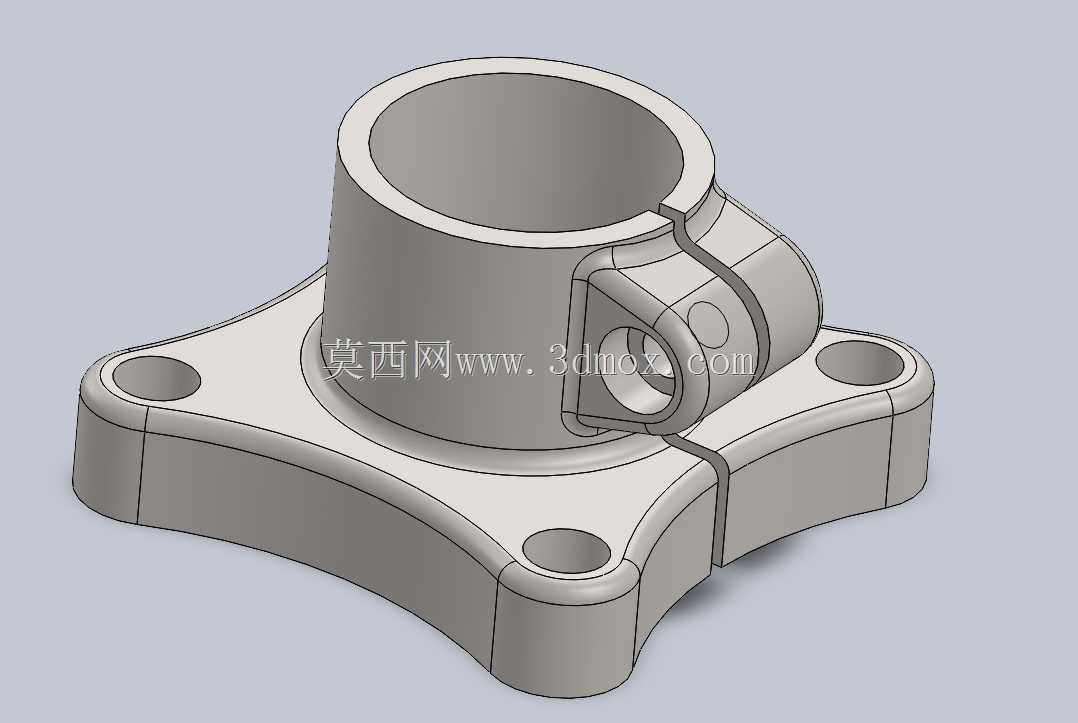

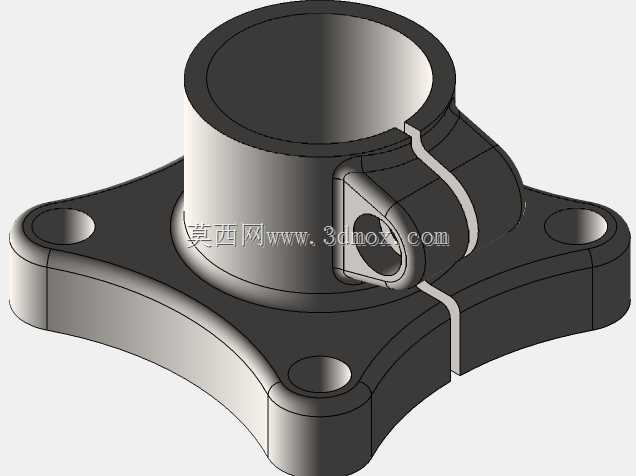

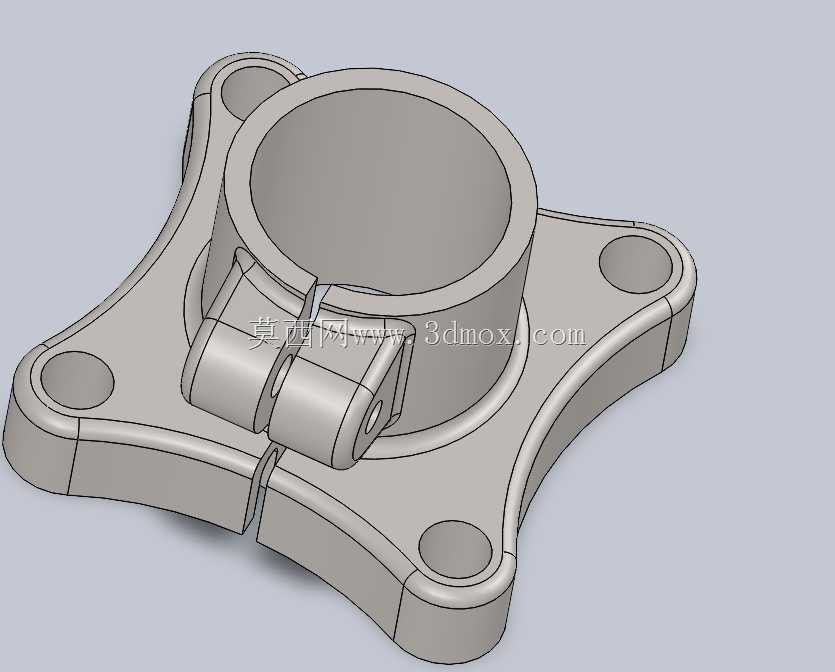

　　从结构上看，主体由上部圆筒夹持段、下部三耳安装法兰以及侧部锁紧凸台组成。上部圆筒内孔是主要工作面，用于包容轴类零件；圆筒一侧开出贯通缝隙，使孔壁具备一定弹性变形能力。侧部凸台内部预留紧固件通道，当螺栓拧紧时，两侧凸台相互靠近，缝隙收窄，内孔随之收缩并抱紧轴杆。这种结构把夹紧力集中在开口附近，同时保留圆筒其余部分的接触面积，相比单点顶丝固定，受力更均匀，支撑刚性更好，也能降低轴表面局部损伤。

　　下部法兰采用近似三角形的三安装点布局。三个安装孔围绕中心孔分布，与方形四孔法兰相比，在相同外接空间内能够减少材料占用，并在多数平面安装工况下提供足够的抗倾覆能力。法兰边缘做了圆滑过渡，安装孔周围形成局部凸台，目的是在螺栓压紧时提高局部承压能力，避免薄壁区域被压溃。法兰底面作为安装基准面，需要与上部圆筒内孔保持较高的垂直度，否则轴装入后会产生附加弯矩，加快磨损并影响导向精度。

　　建模时应先确定被夹持轴径、安装孔分布圆、法兰底面到圆筒顶面的高度以及所需夹紧行程。圆筒壁厚不能只按强度估算，还要兼顾开口后的弹性：过厚会导致夹紧所需螺栓力过大，开口难以收缩；过薄则容易在反复松紧后产生永久变形。缝隙宽度通常取较小值，既能保证加工时刀具通过，又能在夹紧后形成足够收缩量。侧部锁紧凸台的厚度和宽度要与所选螺栓规格匹配，凸台背面与圆筒外壁之间应设置圆角，以降低应力集中。

　　安装边界方面，需要重点关注三个孔的位置公差、底平面平面度以及中心孔与底面的垂直度。若该支座用于导向轴，孔与轴之间的初始配合不宜过紧，应留出夹紧前自由装配的间隙；夹紧后依靠弹性变形实现无间隙固定。若用于安装传感器或检测探头，内孔尺寸可按探头外径设计，并在侧部夹紧处留出微调空间，使探头能够沿轴向调整到最佳检测距离后再锁定。

　　在实际选型中，这类支座并不适合承受大扭矩或重载径向冲击。它更适用于轻中等载荷下的定位、支撑和导向。当外载方向固定时，可将开口侧布置在与主载荷相反或侧向的位置，以获得更稳定的夹持效果；若设备存在明显振动，则应在锁紧螺栓上增加防松垫圈或螺纹胶，避免夹紧力衰减。法兰与安装板连接时，螺栓应交叉逐步拧紧，防止底座因单侧压紧而翘曲。

　　三维建模过程中，圆角、拔模和壁厚均匀性需要统一处理。法兰外缘、圆筒与底板交接处、锁紧凸台根部都应保留合理圆角，这不仅是为了外观，更是为了避免后续铸造或机加工时出现应力集中。若采用金属切削加工，可直接选用棒料或板料成型；若采用工程塑料或压铸工艺，则要进一步考虑脱模斜度和壁厚收缩。内孔表面、底面以及螺栓贴合面属于关键配合区域，其余非配合面可适当降低表面要求，以控制加工成本。

　　整体而言，该结构把支撑、夹紧和安装三种功能集成在一个紧凑零件中。它没有复杂运动副，却通过开口弹性夹持和三孔法兰实现了可靠定位。对于结构设计人员来说，设计重点不在造型复杂度，而在于夹持变形量、螺栓锁紧力、安装面精度和载荷方向之间的平衡；对于设备维护人员来说，理解其开口夹紧原理，也能避免把它当作普通刚性套筒过度压配，从而延长支座和被夹持轴的使用寿命。
