多通带法兰工业管路转接构件

　　在流体输送系统的现场布设中，管路走向往往不会沿单一轴线贯通，设备接口的方位差、不同支路的汇入需求、支撑点位的避让要求，都会让直管段无法独立完成连接任务。这款多通带法兰的管路转接构件，正是为解决非同轴管路对接、多支路介质汇流与转向而设计的实体结构，其三维造型完整还原了铸造或机加工成型后的真实形态，可直接用于管路系统的干涉校验、安装模拟与结构细节核对。

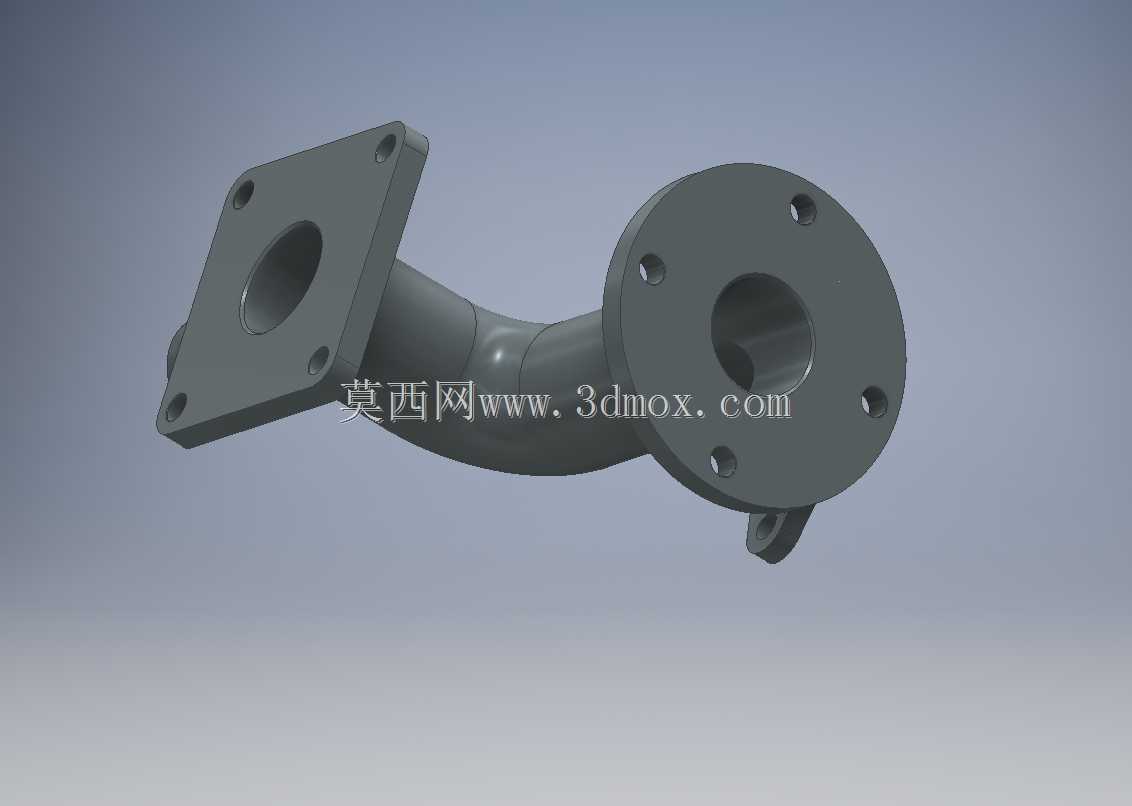

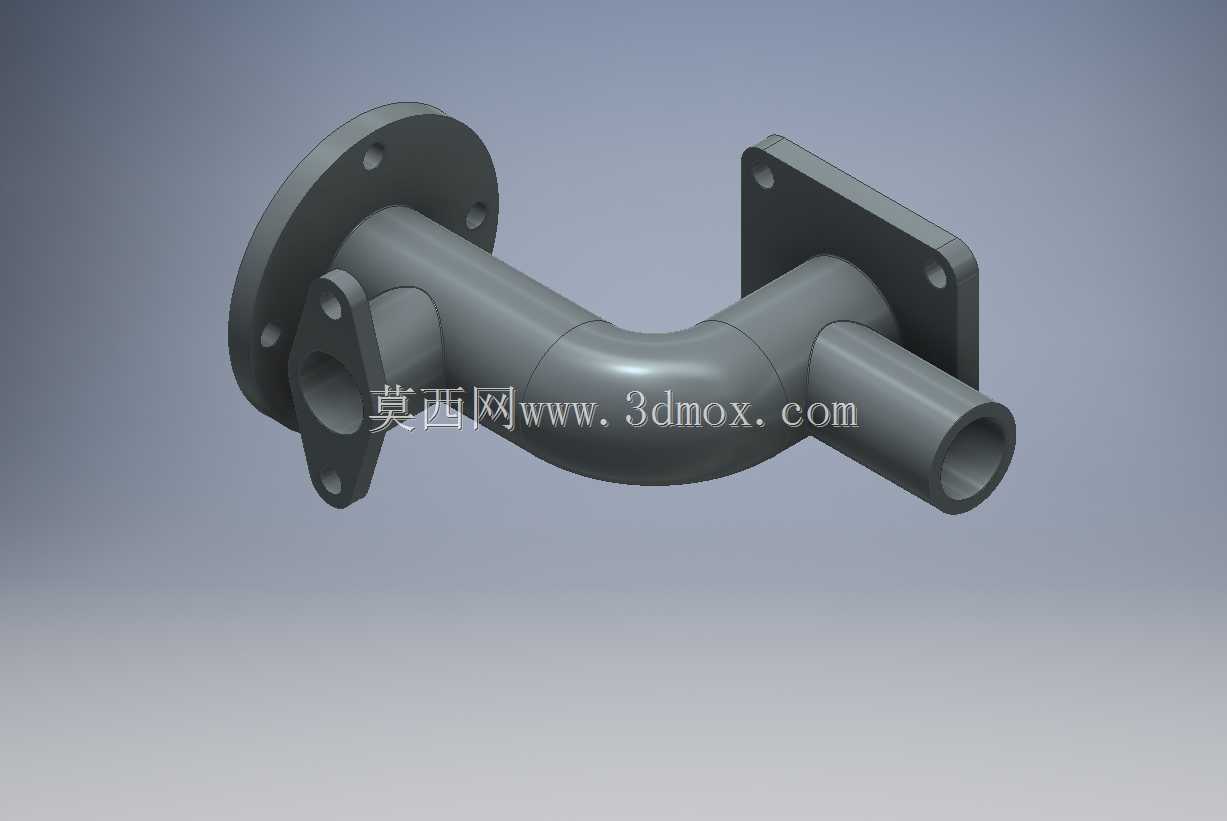

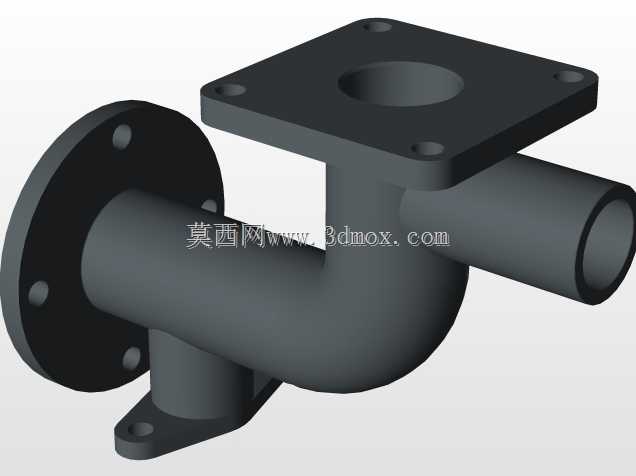

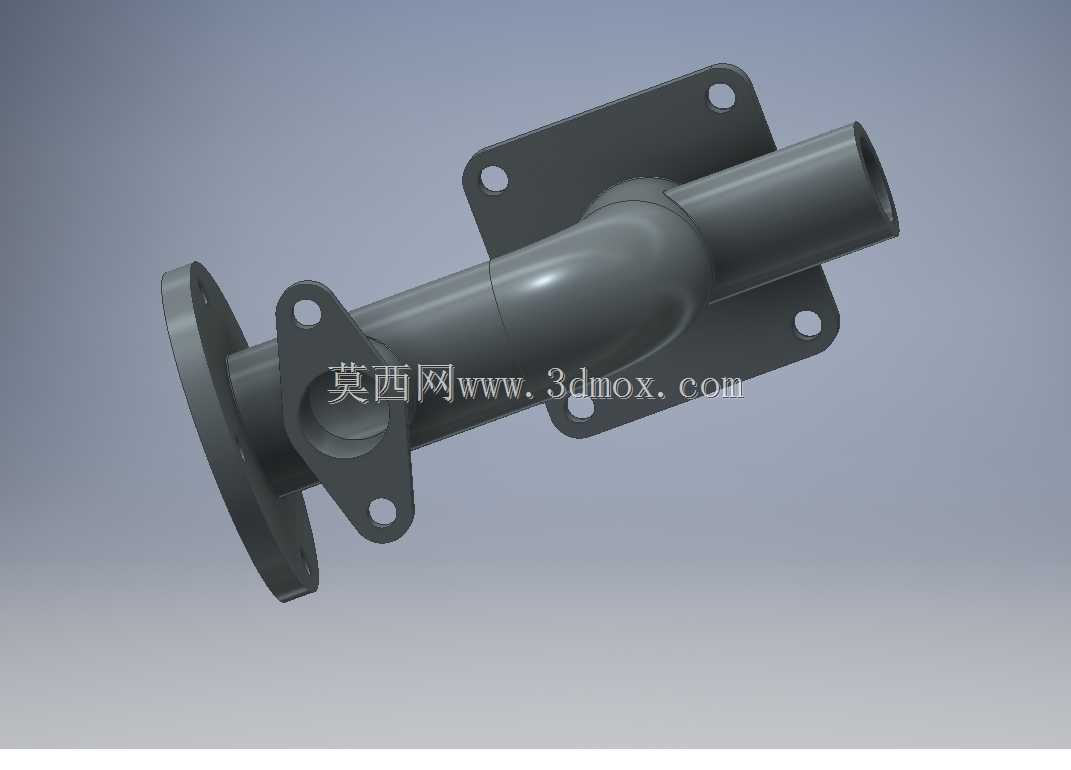

　　从实际使用场景来看，这类构件常见于车间工艺管线、小型液压站油路、水处理支路以及设备内部的介质分配节点。它的核心作用是改变管路的轴向走向，同时在不同方向预留对接接口，让水平方向的主管路可以向上引出支路，也能在侧向完成法兰对接，避免多段弯头、短管拼接带来的累计误差与泄漏隐患。构件左侧设置带螺栓孔的圆形法兰盘，可与对应通径的法兰端面对接，依靠周向均布的螺栓实现压紧密封；上方的方形法兰座则用于对接立式设备接口或阀组，四个角部的安装孔可适配标准紧固件，保证连接面的压紧力均匀分布；主管路右端为直管接口，可通过焊接、卡套或螺纹方式与外部管路相连；下方的带孔支脚则用于将整个构件固定在机架或安装基础上，抵消管路运行中产生的振动与轴向力。

　　设计过程中，首先要确定各接口的通径匹配关系。主管路的内径决定了介质的通流能力，转向处的圆弧过渡并非随意造型，而是为了降低介质在弯头处的局部阻力，减少湍流与冲蚀——若采用直角转折，流体在拐角处会形成明显的涡流区，长期运行不仅增加泵耗，还可能在含杂质介质中造成局部磨损。圆弧段的曲率半径通常需结合通径设定，过小的曲率会加剧阻力，过大则会占用更多安装空间，模型中的过渡比例兼顾了通流效率与结构紧凑性。

　　各法兰端面的加工要求在造型中也有明确体现。法兰连接面需要保证足够的平面度，才能在加装密封垫片后形成有效密封；螺栓孔的位置度直接影响装配可行性，周向或方形分布的孔位需与配对法兰完全对应，否则现场会出现螺栓无法穿入的问题。上方方形法兰的中心开孔与主管路腔体贯通，其壁厚设计需满足额定压力下的强度要求，既要避免承压不足导致变形，也不能因壁厚过大造成材料浪费与整体重量增加。下方支脚的位置并非随意布置，而是结合构件的重心与管路受力方向设定，安装孔的孔径与孔距需匹配常用的螺栓规格，支脚与主体的连接部位做了加厚处理，防止紧固时产生应力集中导致开裂。

　　从安装边界来看，这款构件的三维轮廓清晰标注了各方向的延伸尺寸：水平方向主管路的总长度决定了左右两侧需要预留的操作空间，法兰盘的外径要求周边留出扳手活动的余量；上方方形法兰的长宽尺寸决定了顶部设备或阀件的安装空间，螺栓拆装时不能与周边管线发生干涉；下方支脚的高度与孔位则决定了基础安装面的开孔位置，整个构件的竖向高度需适配所在设备的内部层距。在进行整机布局时，设计人员可直接将该模型导入装配环境，核对各接口与周边泵体、阀组、机架的相对位置，提前发现管路碰撞、操作空间不足等问题，避免现场安装时再进行切割返工。

　　结构细节上，各段管路的壁厚保持均匀过渡，尤其是在法兰与主体、支脚与主体的交接处，平缓的壁厚变化可减少铸造或成型过程中的缩孔、应力集中风险。主管路右端的接口段保留了足够的直段长度，便于焊接时保证焊口的同轴度，也为卡套连接提供了充足的配合面。左侧圆形法兰的螺栓孔数量与孔径根据通径和压力等级匹配，确保连接强度满足工况要求；上方方形法兰的边角做了钝化处理，既避免锐边划伤安装人员，也符合机械构件的安全设计规范。

　　对于设备选型与管路设计人员而言，这类转接构件的三维模型不仅是外观展示，更承载了装配关系与尺寸边界信息。通过模型可以直观判断各接口的朝向是否符合工艺流程，支撑结构是否能承受管路充液后的重量与振动，法兰规格是否与系统其他部件统一。在进行模块化管路设计时，这类集成了转向、对接、支撑功能的构件，能够减少管路中的零件数量，降低泄漏点数量，同时提升装配效率，让整个管路系统的布局更加简洁紧凑。
