高速精密铣削电主轴结构三维造型

项目分类:机床 发布时间:2022-03-28 ID:589925
  • 高速精密铣削电主轴结构三维造型
  • 高速精密铣削电主轴结构三维造型

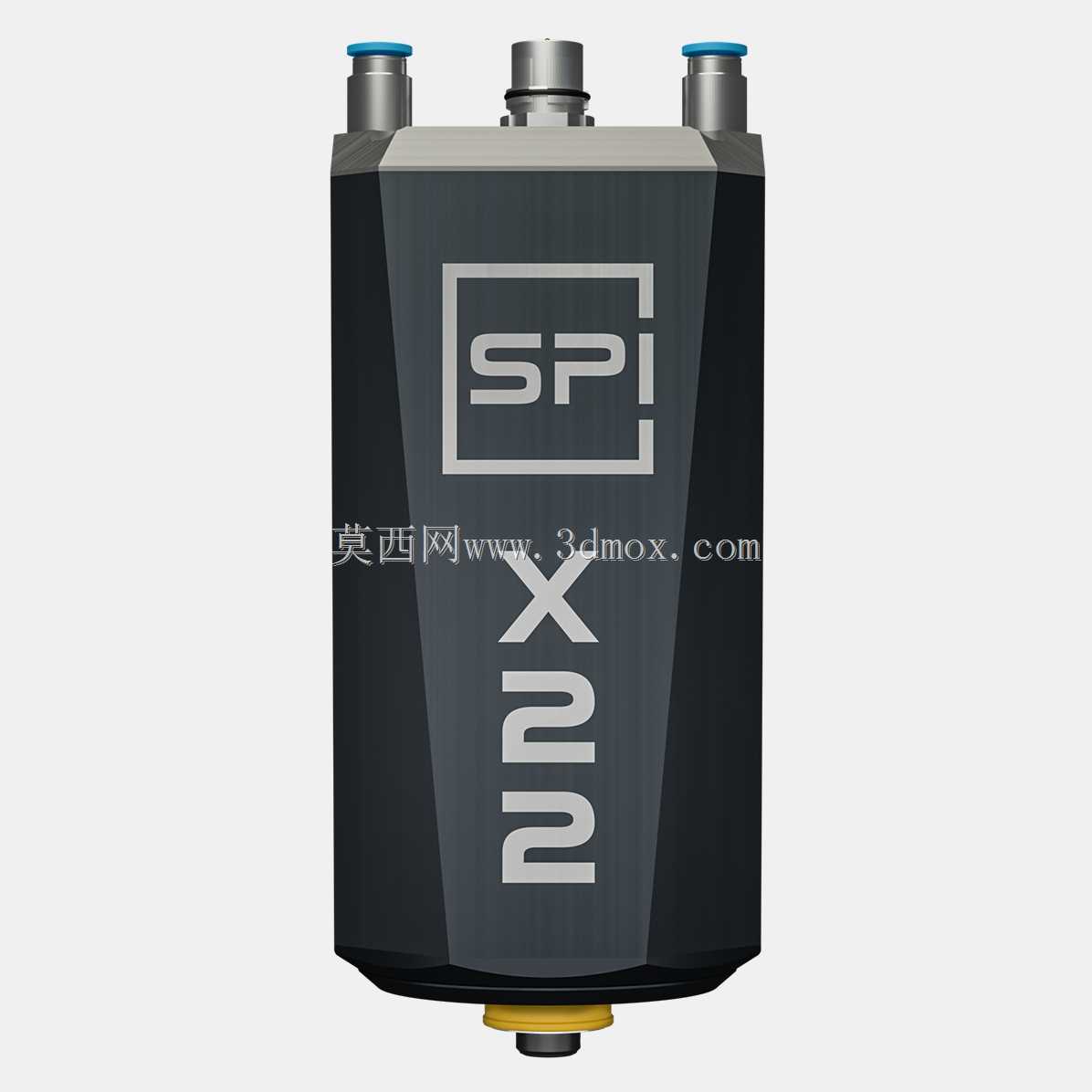

  该模型呈现的是一款面向高速铣削工况的紧凑型电主轴单元,整体采用近似六棱柱的深色壳体造型,顶部布置动力与冷却介质接口,下端为刀具装夹工作端,外观线条简洁,壳体表面的加强棱面同时承担散热与结构刚性提升作用。从实际工程应用来看,这类主轴多用于模具型腔精加工、小型精密零件高速切削以及对表面质量要求较高的铣削工序。由于转速区间高、回转精度要求严,其在三维建模时必须重点处理壳体同轴度、轴承安装位、转子定子配合关系以及接口位置,否则后续生成的工程图或装配体会出现干涉。

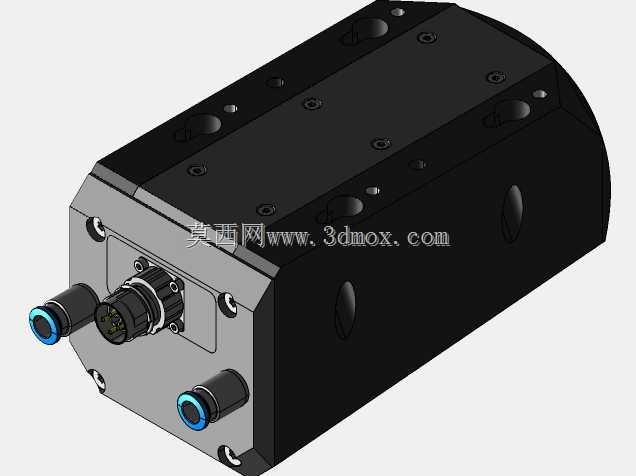

  在结构设计思路上,该单元将电机转子与主轴直接集成,取消了传统皮带或齿轮传动链,由此减少了中间传动件带来的振动、背隙和附加发热。主轴轴承采用高精度配置,能够在高转速下维持径向与轴向跳动控制;壳体内部集成冷却流道,通过外部循环介质带走电机和轴承产生的热量,降低热伸长对加工尺寸的影响。模型顶部可见两组侧向接口和一组居中接口,分别对应冷却液进出、电气连接或传感信号接入,这种集中式接口布局有利于机床护罩内走线和管路整理,也能减少现场装配时的误接风险。

  从安装边界看,该主轴下端采用HSK-C25刀柄接口,适合小直径刀具的高速夹持,换刀时需保证主轴端面、锥孔以及拉刀机构的清洁度。壳体外部轮廓并非单纯圆柱,而是带有平面与斜棱,建模时可据此确定主轴在主轴箱或滑台上的定位面、夹紧面以及防转方向。对于设备集成人员而言,除了关注主轴本体长度和最大外径,还需要核对顶部接头伸出高度、冷却管最小弯曲半径、电缆插拔空间以及下端刀具换刀所需的避让区域。若将其放入五轴头或小型加工中心装配体中,这些边界尺寸直接决定Z轴行程、护罩开口和周边零部件布局。

  功能特性方面,该主轴具备液体冷却、温度监测和非接触式密封设计。多级迷宫密封能够在切削液、油雾和粉尘环境下减少污染物进入轴承腔,同时避免接触式密封在高速下产生额外发热。智能安装系统的意义在于装配阶段可通过接口反馈状态,帮助确认主轴是否正确就位,降低因安装偏差造成的早期失效。整机重量控制在较低水平,对移动立柱、摆头或Z轴拖板而言较为友好,因为运动部件质量减小后,伺服加减速和跟随精度更容易保证。

  在三维建模表达上,壳体可拆分为外罩、内筒、上端盖、下端盖和轴承座等区域;内部需体现电机定子、转子、转轴、轴承组、拉刀杆、弹簧组件和冷却通道的相对位置。外部接口应保留接头六角、螺纹段和插接方向,以便后续进行管路装配和干涉检查。对于选型工程师,模型不仅用于外观展示,更可用于校核刀具长度组合后的工作范围、与夹具的安全距离,以及维修拆卸时顶部接头是否有足够操作空间。

  实际使用中,高速主轴对动平衡、预紧状态和冷却稳定性非常敏感。模型虽然不直接展示运行参数,但结构上已经反映出这些设计约束:短而紧凑的转子支撑跨距有助于提高临界转速;壳体厚实的安装面用于抑制振动;端面密封结构与气路通道配合,可在加工时形成防护。将该模型放入机床总图时,还应同步建立刀柄、刀具、螺母和冷却管的配套模型,才能完整模拟换刀和切削状态。
