徕卡旁轴相机搭配35毫米定焦镜头结构

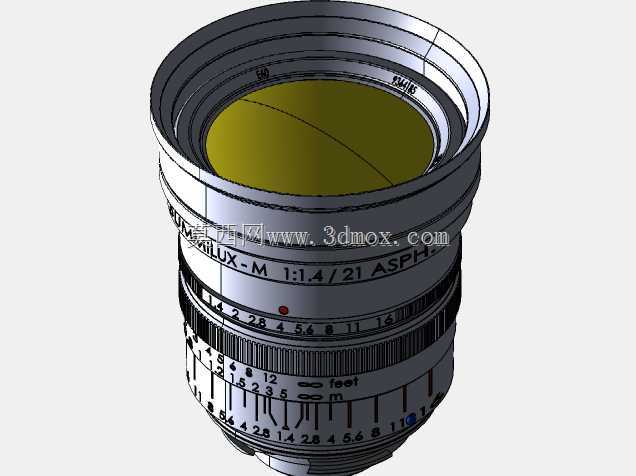

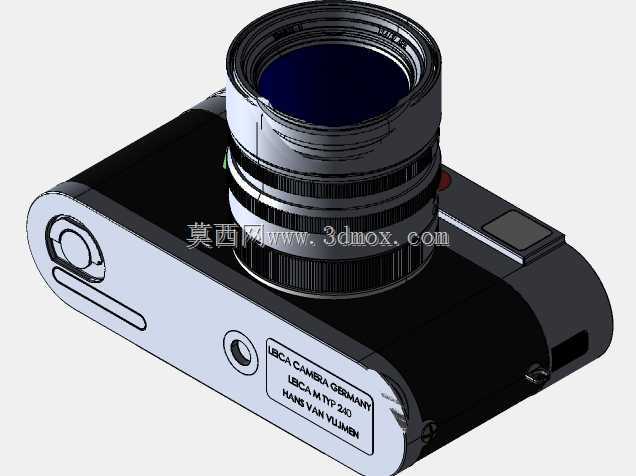

　　这套三维结构围绕旁轴取景相机与35毫米大光圈定焦镜头展开，镜头部分采用多段同轴圆筒布局，前端为滤镜安装环与光学镜片容纳腔，中段设置对焦转动环、光圈调节环与防滑滚花纹理，后端通过卡口结构与机身连接，各段筒体之间保留旋转运动间隙与定位止口，既还原真实镜头的调焦、光圈调整操作逻辑，也体现光学产品对同轴度、装配公差的严格要求。机身部分采用薄型金属壳体造型，顶面布置快门按钮、取景窗、热靴接口与过片操作区域，侧面预留镜头卡口安装基准面，底部设置电池仓、三脚架连接螺孔与铭牌标识区域，内部空间可进一步拆分为取景光路模块、胶片或感光元件容纳腔、电气连接仓与握持支撑结构。

　　从实际用途看，这类设备主要服务于静态影像采集，35毫米焦距接近人眼自然视角，适合街拍、纪实、环境人像与日常记录；大光圈镜片组能够在低照度环境下获得更高通光量，同时通过浅景深突出拍摄主体。旁轴机身的核心特点是取景光路与拍摄光路相互独立，摄影师通过机身左上角的取景窗完成构图，镜头光路则在快门开启瞬间直接作用于成像面，这种结构使机身厚度可以明显缩短，机械震动也更小。建模时需要重点处理镜头与机身的装配关系：卡口端面要作为统一基准，镜头光轴必须与成像平面保持垂直，调焦环旋转行程要和镜组轴向移动距离对应，光圈叶片收缩区域不能与相邻筒壁发生干涉。

　　外形边界方面，镜头外径受前端镜片、遮光罩和滤镜螺纹限制，筒体台阶逐层向后收束，便于用户握持旋转；机身宽度需要覆盖胶片或传感器幅面以及两侧卷片机构，高度则容纳取景器、顶盖操作件和底部仓盖。安装接口除了镜头卡口，还包括底部标准三脚架螺孔、顶部附件热靴以及侧面背带挂点，这些接口在结构设计中都要考虑受力传递，不能只作为外观装饰。防滑滚花、刻度线、标识牌和边角倒圆虽然属于细节，却直接影响产品的操作识别与装配工艺。

　　在工程应用中，该模型可用于摄影器材结构讲解、光学产品外观评审、精密筒类零件装配训练以及渲染展示。镜头内部可继续扩展多片透镜、隔圈、压圈、光圈叶片和调焦螺旋槽，机身内部可补充快门机构、卷片轴、测距联动组件和电子触点。通过剖切视图能够检查镜组间距、密封空间、维修拆装顺序以及壳体壁厚；通过运动仿真可以验证调焦环转动时镜组是否平稳前移，光圈环档位是否具有清晰定位。整体设计兼顾光学精度、机械操作手感与便携外形，是精密仪器与消费影像设备结合的典型结构。
