斜切式焊接设备机架框架结构设计

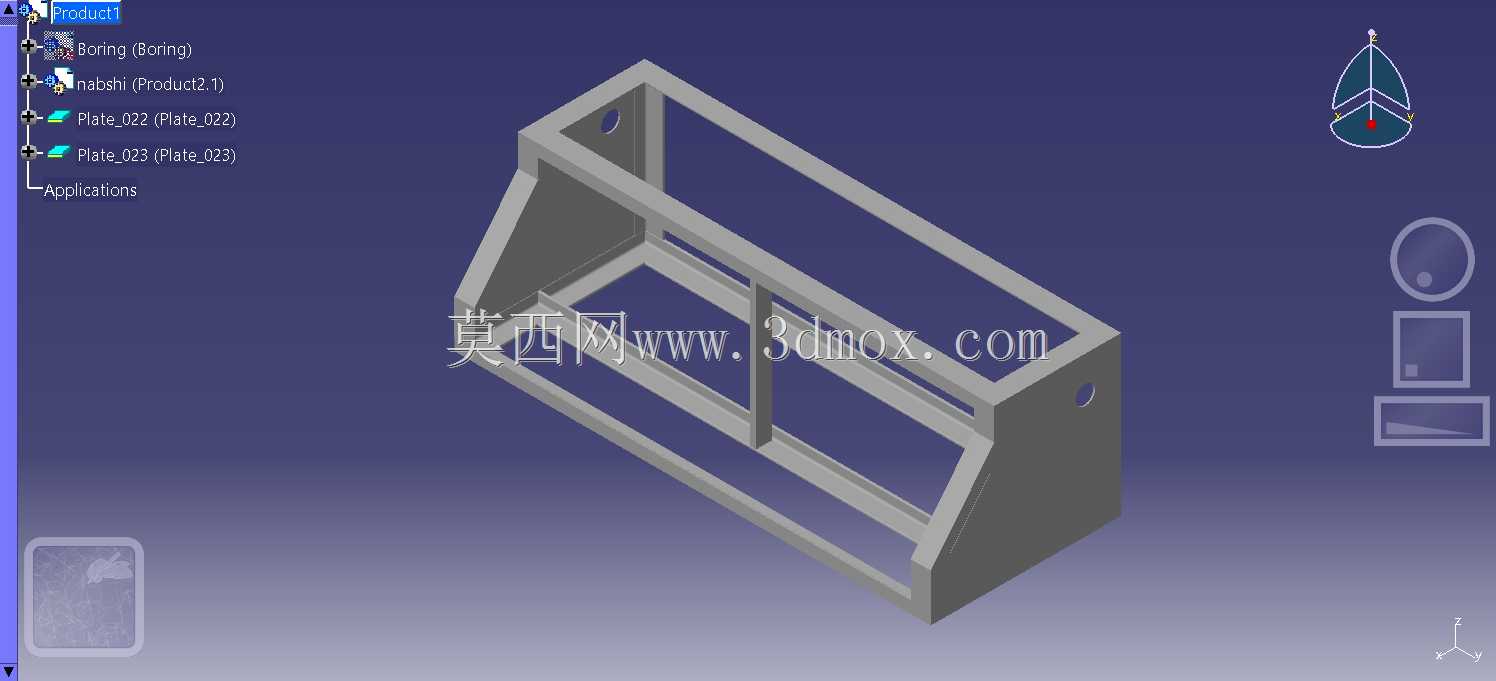

　　这类斜切式焊接框架机架，多应用在中小型工业检测设备、工位操作终端、嵌入式仪器集成台的承载场景中，日常产线里常见的视觉检测工位、传感器标定台、小型工控设备集成台，都会采用这类结构作为主体承载基础。从实际使用场景来看，这类框架不需要承担大吨位的重载载荷，核心需求是保证安装面的平面度、框架整体的抗扭刚度，同时预留足够的内部空间布置电气元件、传感模块与走线槽，两侧斜向的封板区域既可以做设备操作面板的安装位，也能预留散热通风的开孔位置，适配多类仪器仪表的集成需求。

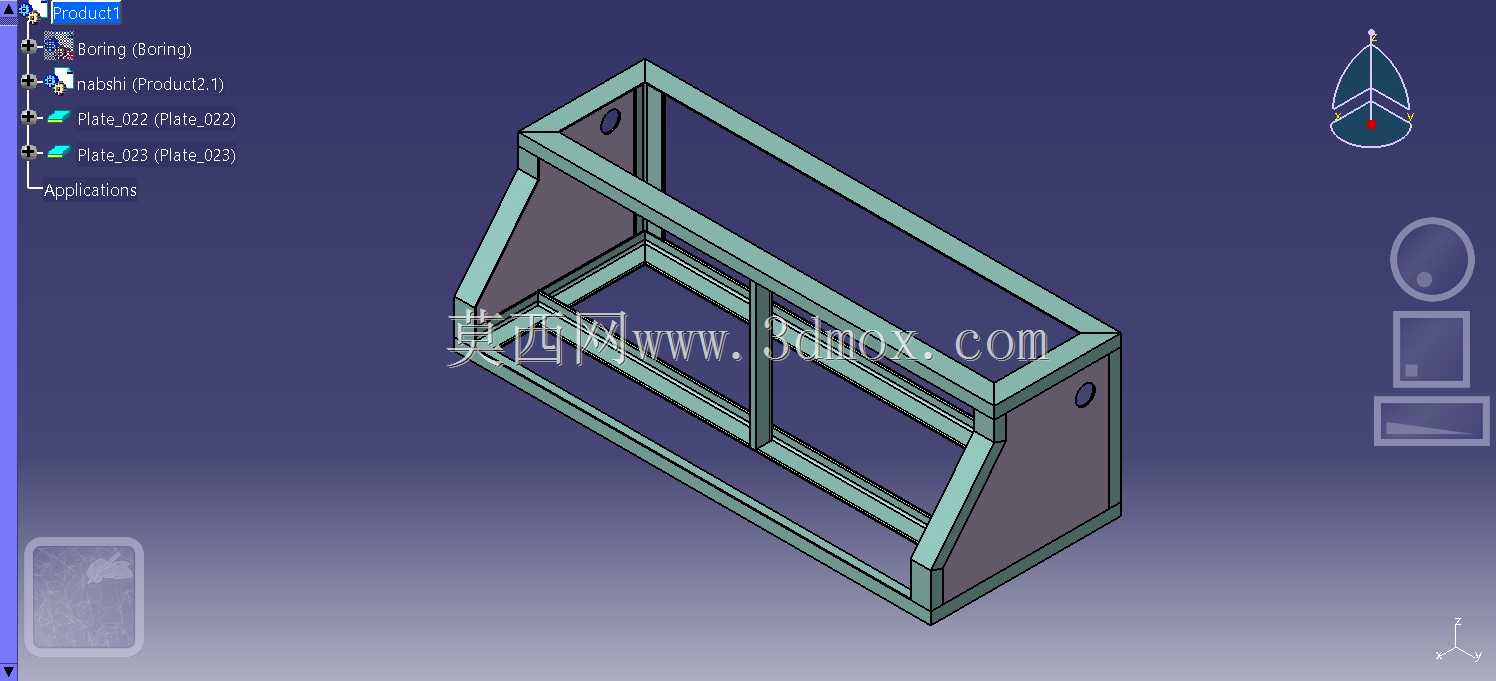

　　从设计思路上拆解，整个框架采用矩形管材做主体受力骨架，所有拼接位置采用满焊后打磨处理的工艺，避免焊接应力集中导致的框架变形。前端做斜切收边的结构，并非单纯的造型处理，实际是为了适配操作人员站立操作时的视角，避免直立式框架的上沿遮挡操作视线，同时斜向面板的倾角刚好匹配人站立时的自然视线角度，长时间操作不会产生视觉疲劳。框架的上下两层横撑结构，上层用于固定操作台面、显示模块或者检测执行元件，下层横撑用于安装电气安装板、电源模块以及配重块，保证设备整体重心落在框架底部支撑范围内，避免设备前倾倾覆。

　　从功能特性来看，框架两侧的封板采用折弯钣金件与骨架螺栓连接，不需要焊接固定，方便后期设备维护时拆卸，直接露出内部的布线与元件，不需要整体拆解框架。框架侧面预留的圆形开孔，是专门为走线、安装气路快速接头或者控制按钮预留的安装位，开孔位置刚好避开内部骨架的横撑竖梁，不会出现安装干涉。框架底部的四个支撑脚位置预留了脚轮或者可调脚杯的安装螺纹孔，可以根据实际使用场景切换移动或者固定支撑的模式，适配产线灵活调整工位的需求。

　　关于安装边界与尺寸适配，这类框架的宽度通常控制在1.2米到1.8米区间，深度在0.6米到0.8米，整体高度在1.1米到1.3米，刚好匹配成年人站立操作的舒适高度，不需要额外垫高或者挖坑安装。框架所有的管材拼接公差控制在±0.5mm以内，保证上层安装面的平面度误差不超过1mm，避免安装在上面的检测传感器、显示面板因为安装面不平出现对位偏差。内部的横撑间距根据电气元件的安装尺寸做了预留，常规的DIN导轨安装槽、开关电源、工控主机都可以直接固定在横撑上，不需要额外增加安装支架。斜向面板的安装位预留了M4的焊接螺母，间距符合通用面板的安装孔位标准，触摸屏、控制按钮、指示灯都可以直接开孔安装，不需要二次加工骨架。

　　在结构刚度校核上，这类框架的主体管材壁厚通常选用2mm到3mm的冷轧矩形管，整体承载能力可以达到150kg到200kg，完全满足中小型仪器设备的承重需求，框架侧面的三角形斜撑结构，有效提升了框架的侧向抗扭能力，即使受到侧向的推力或者碰撞，也不会出现框架变形、焊点开裂的问题。焊接完成后整个框架做喷塑处理，既可以防锈耐腐蚀，也能适配车间的工业环境，不容易沾染油污，日常清洁维护也比较方便。
