多层模块化钢结构支撑框架结构设计

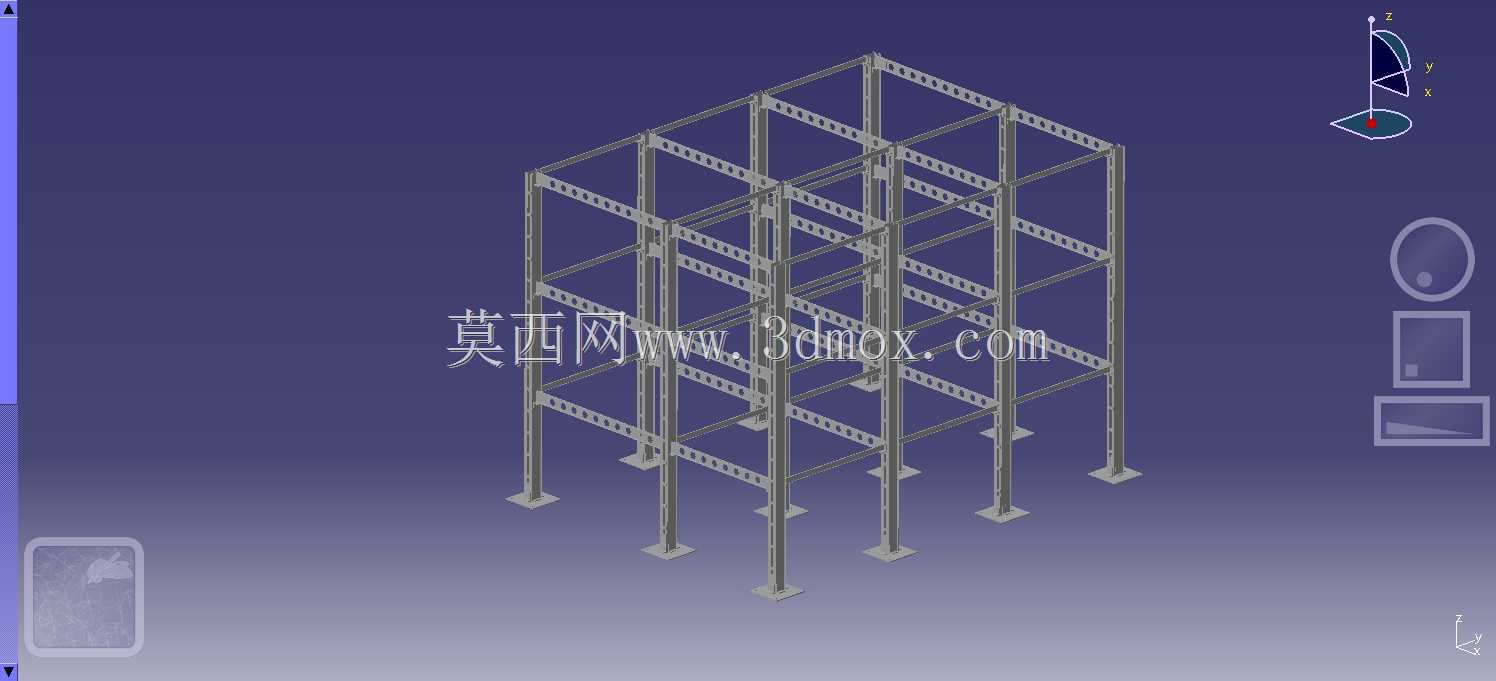

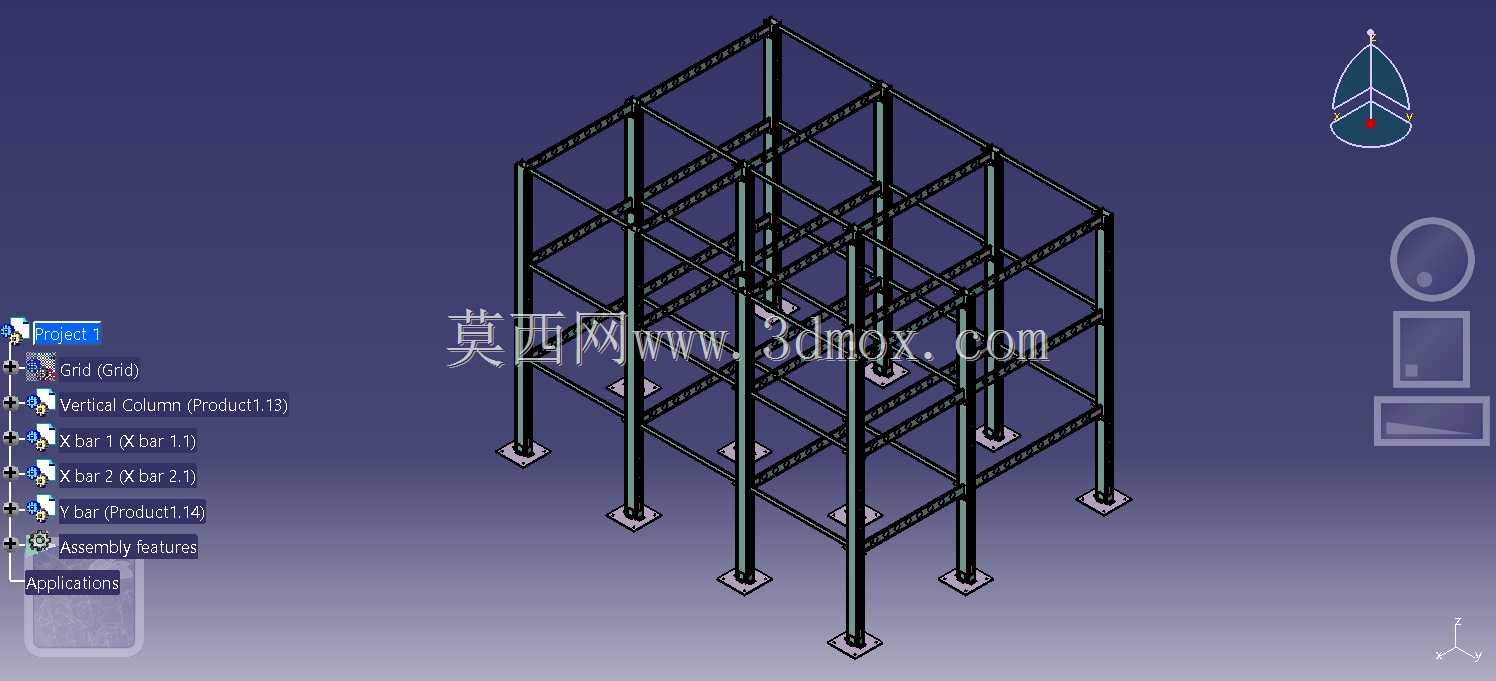

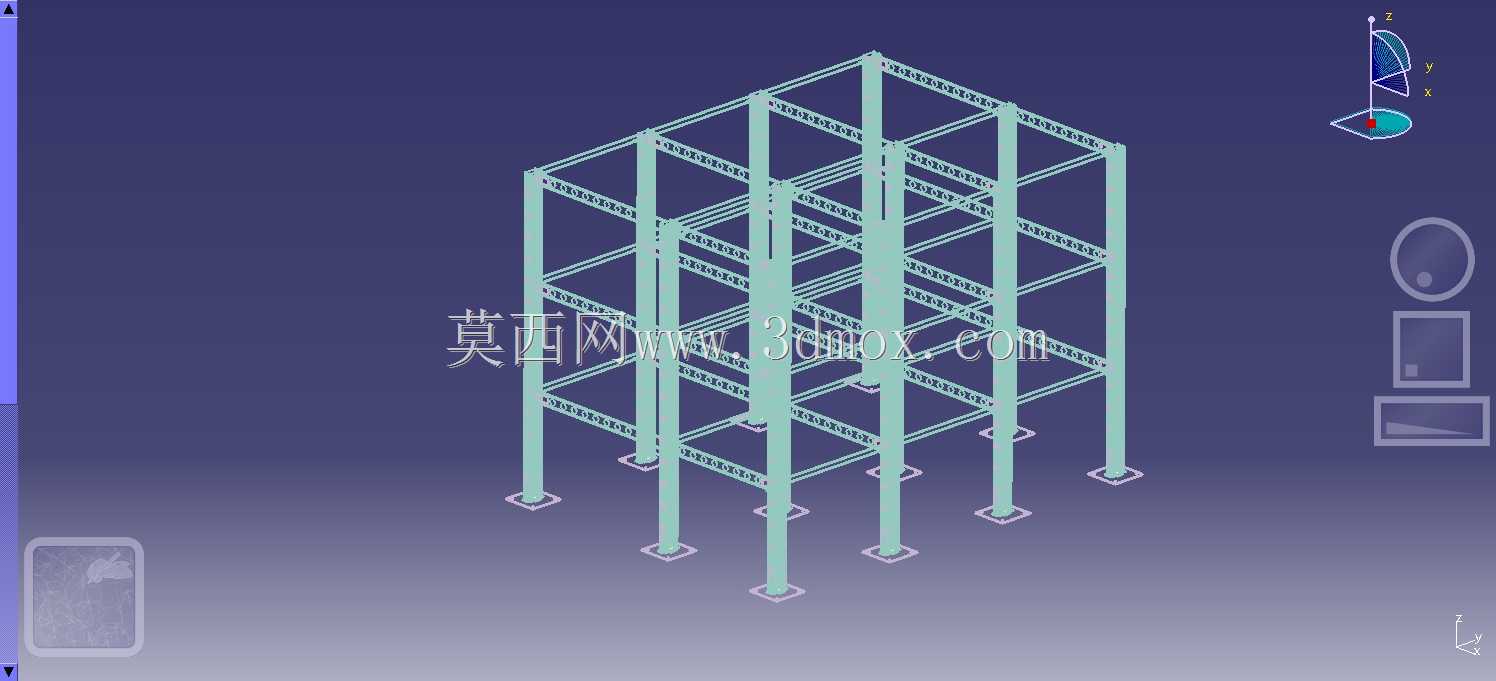

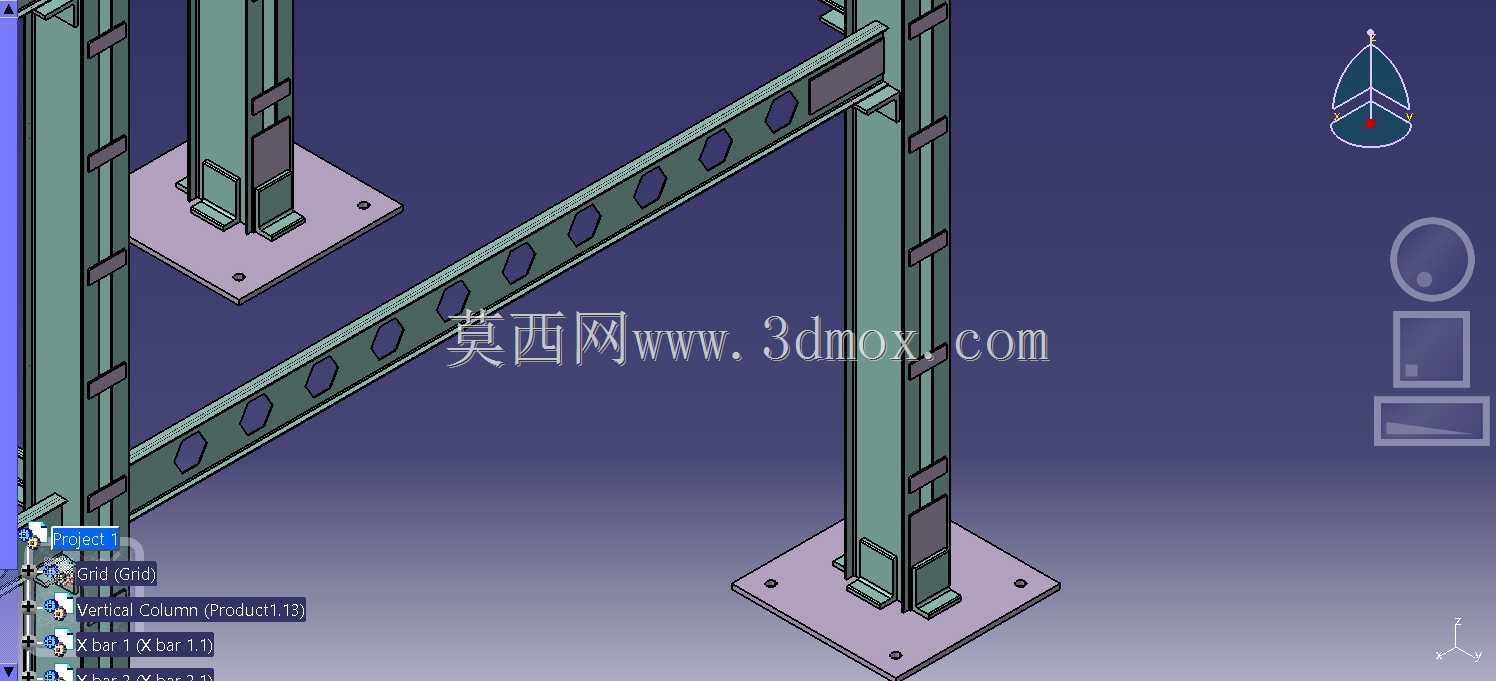

　　这套多层钢结构支撑框架，主要面向工业厂区内的设备承载、管线排布、操作平台搭建等场景使用，在实际工程中，这类框架常被用作中型生产设备的安装基座、车间内的分层操作走台、或者是检测类仪器的安装支撑结构，能够在有限的占地空间内拓展垂直方向的使用面积，适配厂房内层高充足但平面占地紧张的布局需求。从结构本身来看，整体采用等截面立柱搭配分层横梁的排布形式，立柱沿横向三列、纵向四排的网格均匀布置，单根立柱底部设置方形安装底板，底板上预留螺栓安装孔，可直接通过膨胀螺栓或者化学锚栓与混凝土地面做刚性固定，安装时需要保证所有立柱的底板处于同一水平基准面，避免后续框架组装完成后出现局部应力集中的问题。横梁部分采用与立柱同系列的型材构件，

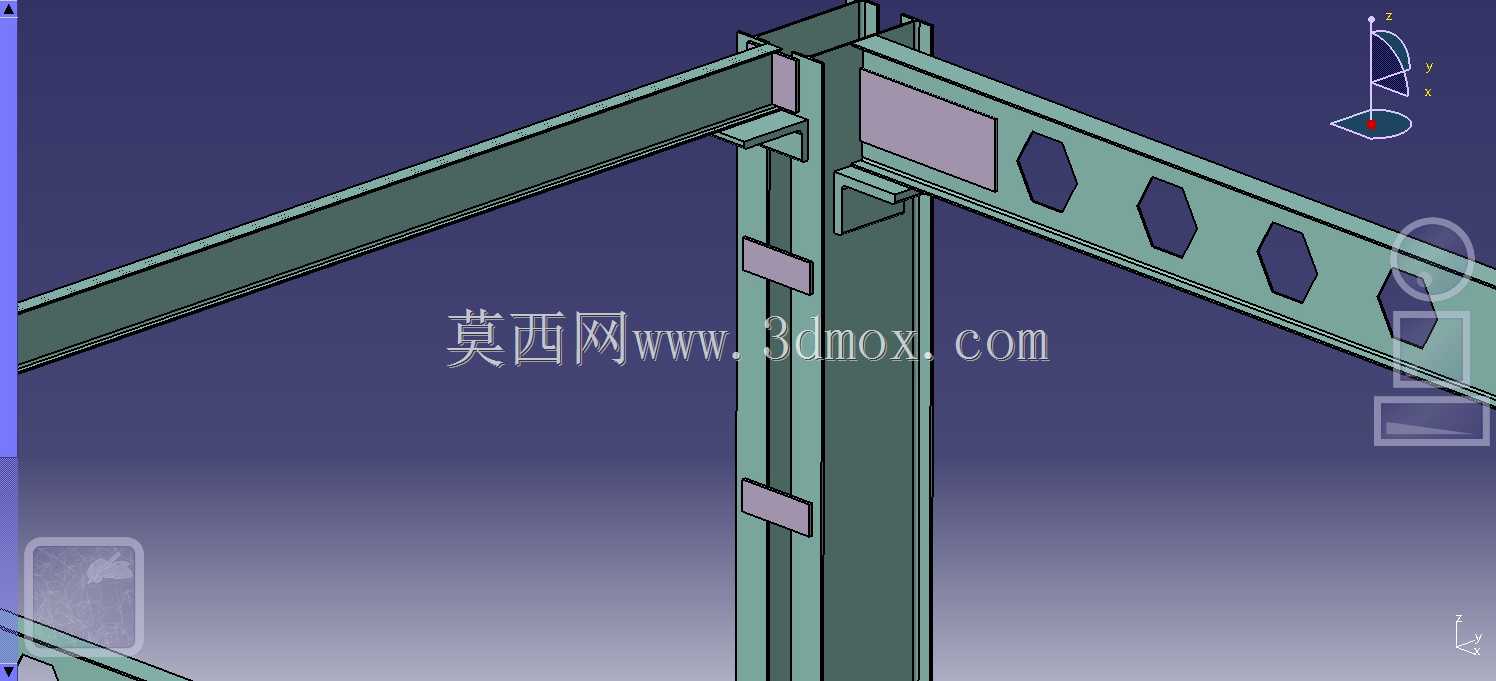

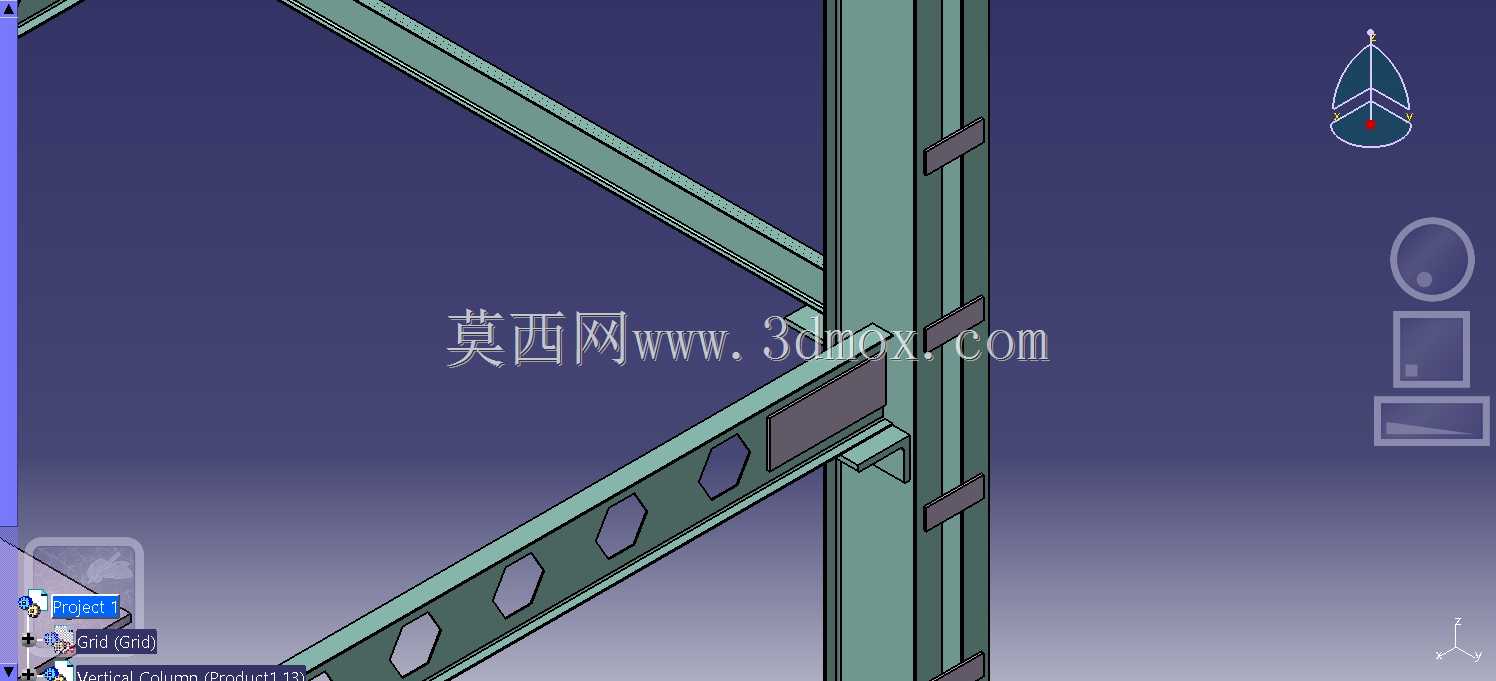

　　沿水平方向在每一层的立柱之间做双向连接，横梁与立柱的连接节点采用标准连接件拼接，不需要现场做焊接作业，所有构件都可以在预制阶段完成孔位加工，现场只需要通过紧固件完成装配，既能够缩短现场安装的周期，也方便后续根据使用需求对框架的层高、分层数量做灵活调整。在每层横梁的上方，都预留了铺板安装的卡位结构，实际使用时可以根据承载需求选择花纹钢板、钢格栅或者复合板材作为层面板，若作为设备承载平台使用，可根据设备的底部安装尺寸在对应位置加装加强筋板，分散设备运行时产生的动载荷；若作为人员操作走台使用，则需要在框架外侧加装防护栏杆与踢脚板，满足安全生产的规范要求。设计过程中，首先根据预设的额定承载能力确定了型材的截面规格，

　　所有构件的选型都经过了抗弯、抗剪、压杆稳定的校核，单根立柱的长细比控制在规范允许的范围内，避免框架在承受偏载时出现失稳变形的情况。框架的整体外形尺寸按照常规工业场景的通用需求设定，横向总跨度适配多数中型设备的安装宽度，纵向总长度可根据实际场地条件做同模数的拓展延伸，每层的层高预留了足够的设备安装、管线排布与人员操作空间，最低一层的底部预留了地面管线穿越的间隙，方便电缆、气路管道从框架下方穿行，不需要在框架构件上额外开孔破坏结构强度。在节点设计上，所有连接位置都采用了可拆卸的紧固件连接方式，相比传统的焊接结构，这种模块化的设计更方便构件的运输与周转，当使用场景发生变化时，整套框架可以拆解后转运到新的场地重新组装，

　　不会因为切割焊接造成构件的损坏浪费。框架的顶部预留了附属构件的安装接口，可根据使用需求加装吊装挂钩、照明支架、管线桥架等附属设施，不需要额外在主体结构上做焊接改动。从载荷传递的路径来看，层面承受的竖向载荷会通过横梁均匀传递到各个立柱上，再通过立柱底部的底板传递到地面基础，水平方向的载荷则通过每层的横梁形成的网格结构分散到所有立柱，保证框架在承受水平方向的作用力时不会出现整体倾斜或者变形。实际安装过程中，需要先在地面完成基础点位的放线定位，标记好每根立柱的安装位置，调整好底板的水平度后再固定地脚螺栓，之后从下往上逐层组装横梁，每组装完一层都要测量框架的对角线尺寸与垂直度，及时调整装配误差，避免误差累积到上层导致整体结构出现歪斜。所有紧固件在紧固时需要按照对称顺序操作，保证每个连接节点的预紧力均匀，避免局部节点受力过大出现构件变形。这套框架的结构形式具备很强的通用性，既可以单独作为独立的支撑结构使用，也可以多组框架并排拼接形成更大面积的平台结构，适配不同规模的使用需求，在传感器检测工位、小型设备组装生产线、仓储分层货架等场景都能适用，结构本身没有多余的装饰性构件，所有设计都围绕承载能力、装配便捷性、场景适配性展开，构件的加工精度要求符合常规金属结构件的加工标准，不需要特殊的加工设备即可完成生产制造。
