带螺旋导向结构的异形紧固连接件

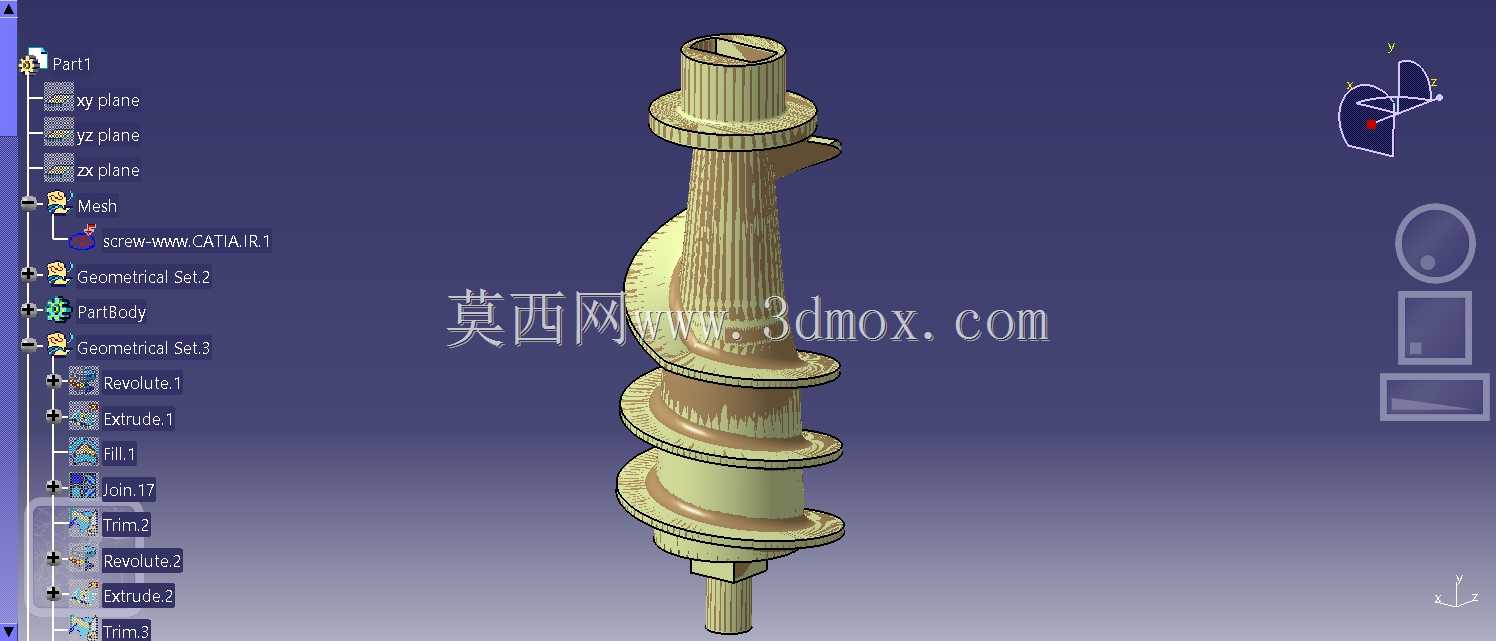

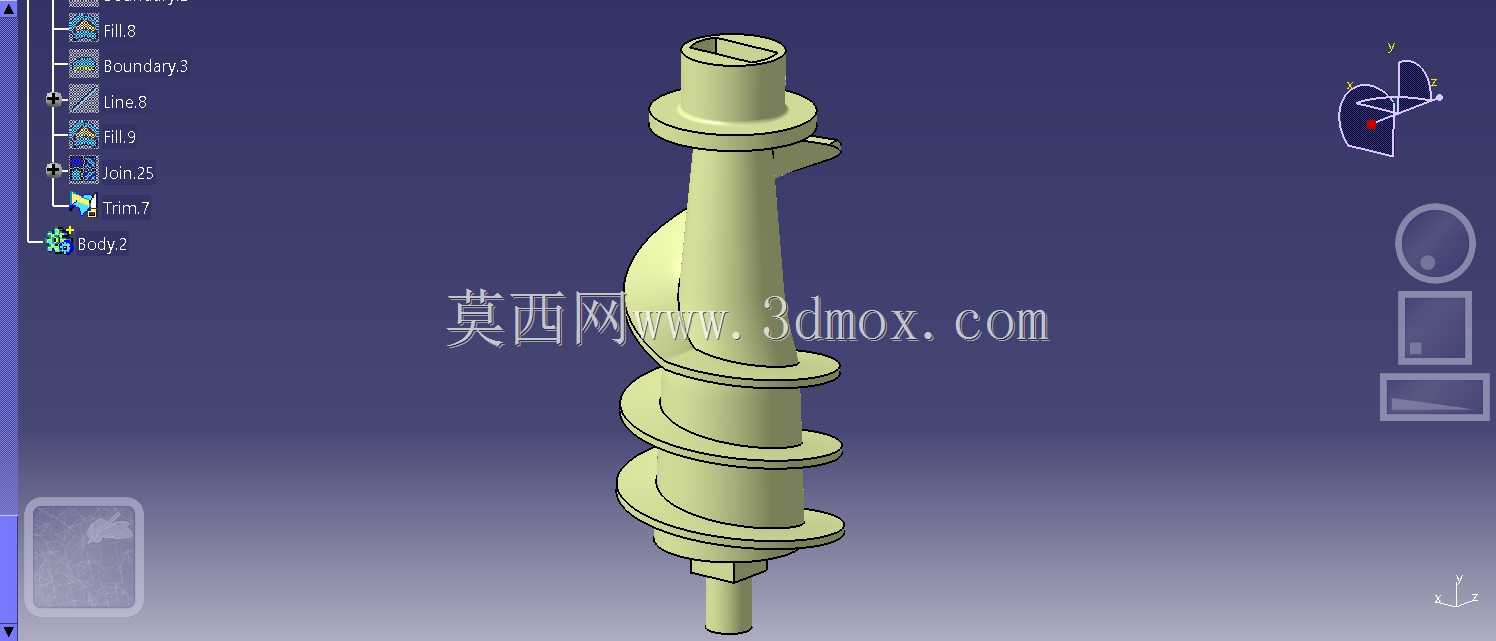

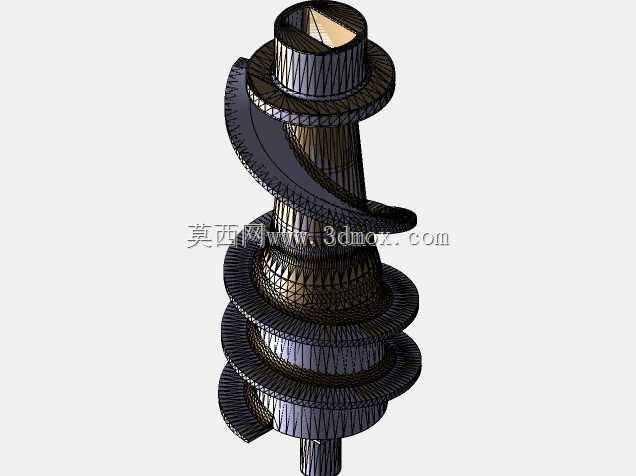

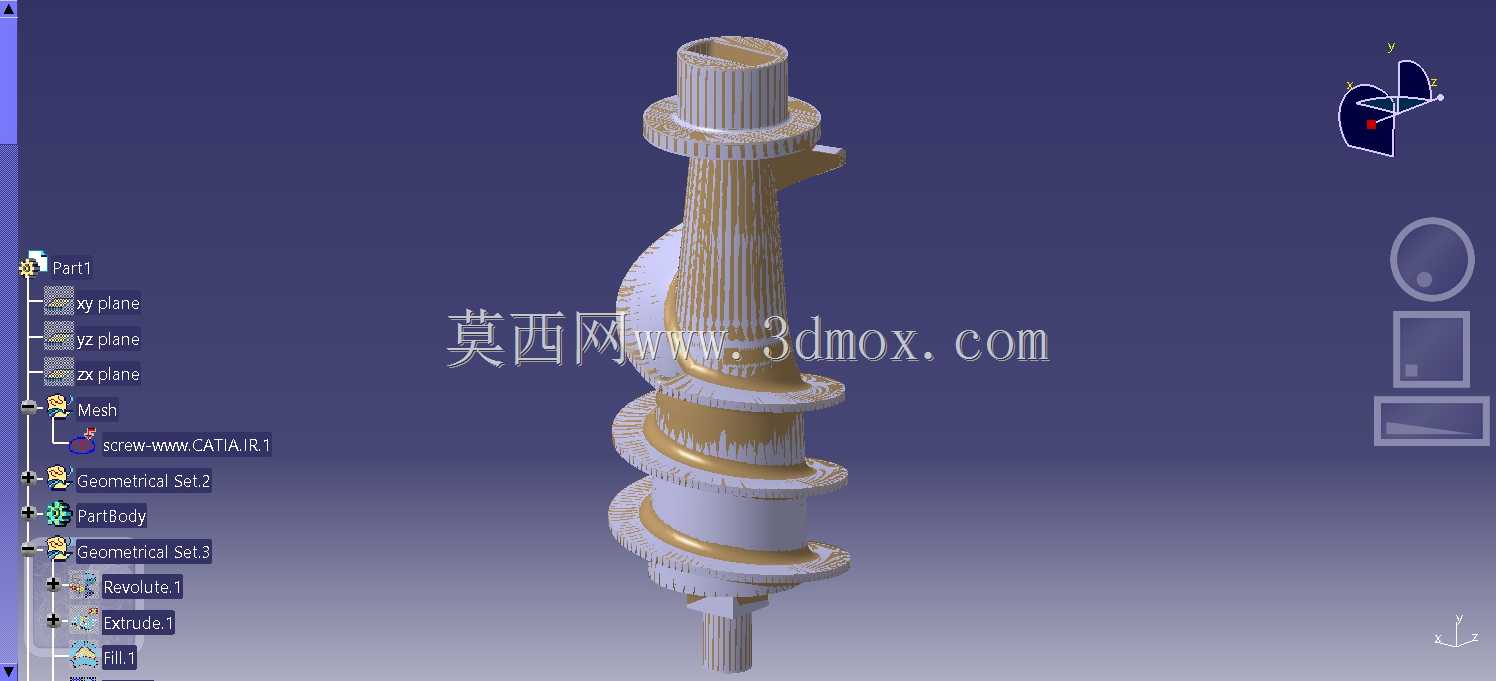

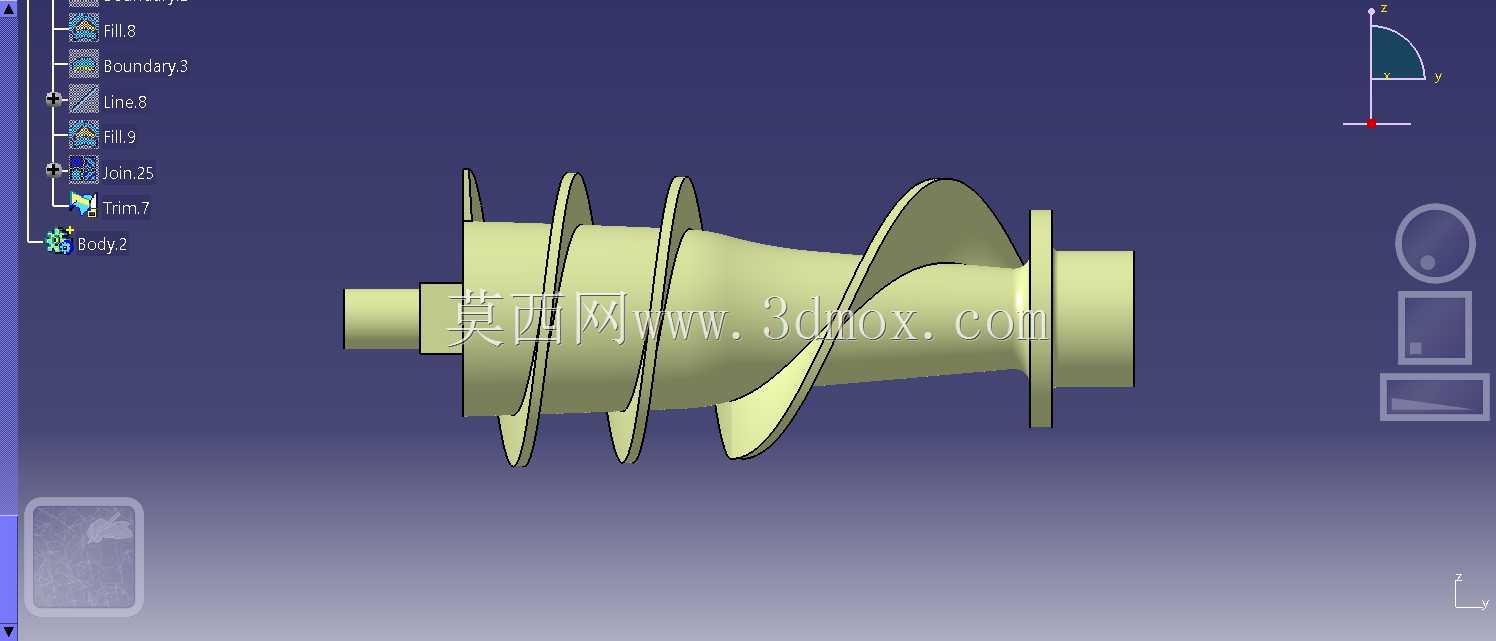

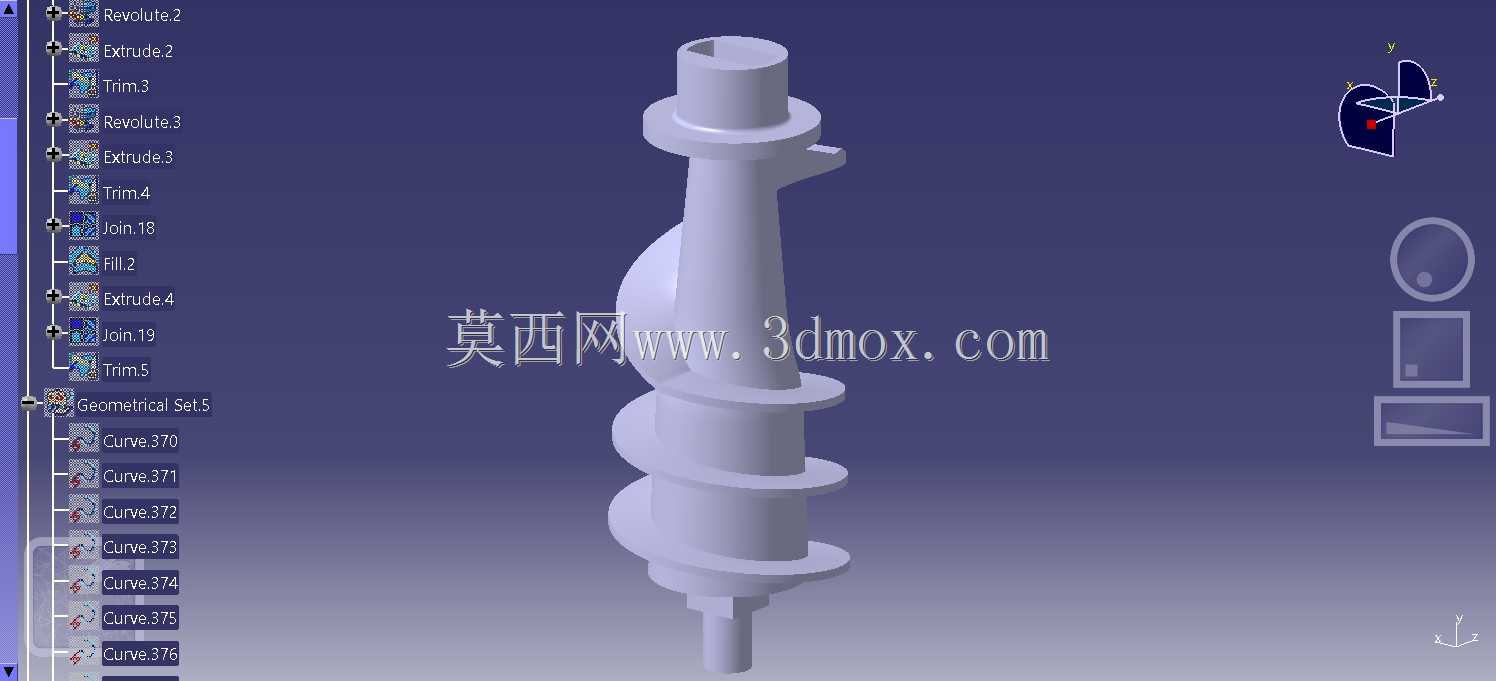

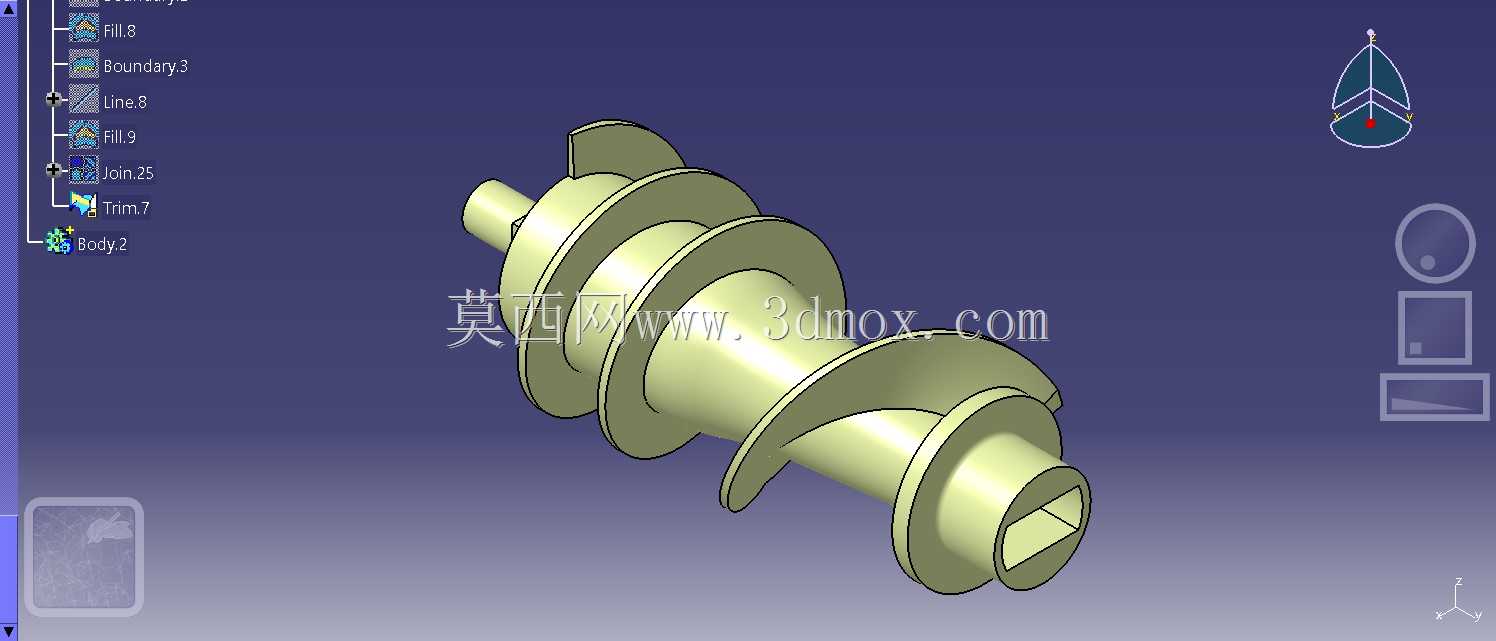

　　这款带螺旋导向结构的异形紧固连接件，主要应用在需要兼具轴向锁紧与周向导向定位的装配场景中，常见于精密传感设备的内部组件锁紧、小型流体控制元件的阀芯联动连接、以及自动化检测工装的快换模块定位环节。和普通标准螺钉不同，它的杆部并非全螺纹结构，而是设计了三段连续的变径螺旋翼片，翼片的导程沿着杆身从头部到安装端逐步收窄，这种结构在旋入过程中可以逐步挤压被连接件的预制安装孔壁，不需要额外加工内螺纹，就能实现过盈锁紧，同时螺旋翼片的导向面可以在装配时自动修正孔位的微小同轴度偏差，降低对安装孔加工精度的要求，适合薄壁类、脆性材质的零件连接，避免普通螺钉旋入时造成的零件开裂问题。

　　从功能特性来看，该连接件的头部采用内四方驱动结构，相比十字槽、一字槽的驱动形式，能承受更大的锁紧扭矩，不会出现槽口打滑的问题，适合需要较大预紧力的装配场景，同时内四方结构可以配合专用的快换批头，适配自动化装配线的机械手抓取锁紧，提升批量装配的效率。杆身末端设计了带倒角的中空定位孔，装配时可以先套在被连接件的定位销上完成预定位，再进行旋紧操作，有效避免装配过程中零件偏斜导致的翼片卡滞、安装孔壁损伤问题。螺旋翼片的边缘做了R0.3的圆角处理，旋入过程中不会切削安装孔壁的材料，而是通过材料的微量弹性变形抱紧翼片，反复拆装5次以内依然能保持足够的锁紧力，适合需要定期维护拆装的设备部位。

　　设计思路上，这款连接件没有沿用标准螺钉的等距螺纹结构，而是结合实际装配场景的痛点做了针对性优化：针对传感设备内部空间狭小、无法布置复杂防松结构的问题，利用变径螺旋翼片的楔形锁紧原理，在旋紧后翼片的斜面会产生持续的轴向张紧力，即使设备存在持续振动，也不会出现连接件松脱的问题，不需要额外加装弹簧垫圈、止退垫片等防松零件，既节省了装配空间，也减少了零件数量降低整体成本。翼片的厚度从根部到边缘逐步减薄，根部厚度1.2mm保证足够的结构强度，边缘厚度0.4mm保证旋入时能顺畅挤压孔壁材料，不会出现翼片断裂的问题。

　　外形尺寸与安装边界方面，该连接件总长度为32mm，头部最大直径12mm，杆部基础直径6mm，螺旋翼片的最大外径为14mm，安装时需要在被连接件上预制直径12.8mm-13.2mm的光孔，孔深不小于28mm即可满足装配要求。头部的内四方驱动孔对边尺寸为4mm，适配标准的4mm内四方批头，装配时的推荐锁紧扭矩为1.2N·m，最大可承受2.5N·m的扭矩不会出现结构破坏。连接件的整体同轴度控制在0.05mm以内，装配后端面跳动不超过0.03mm，满足精密传感设备的装配精度要求，不会因为连接件的精度问题影响传感器的检测精度。在实际选型应用时，需要注意被连接件的材质硬度不超过HB120，过硬的材质会导致翼片无法顺畅压入孔壁，无法实现有效锁紧；如果用于塑料类零件连接，可以适当将安装孔直径缩小0.2mm，获得更大的抱紧力提升连接可靠性。
