自由曲面挂钩结构数字化设计

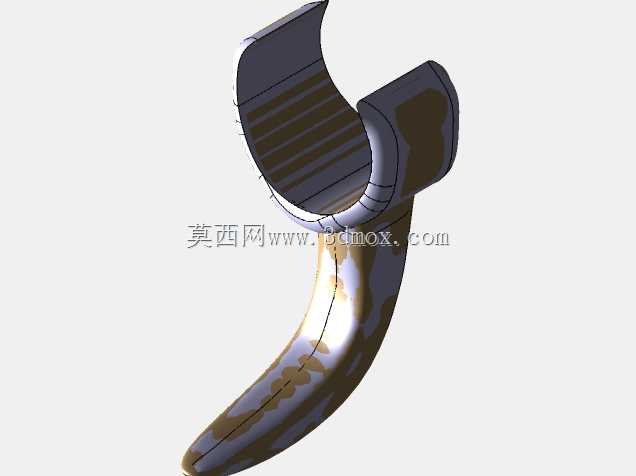

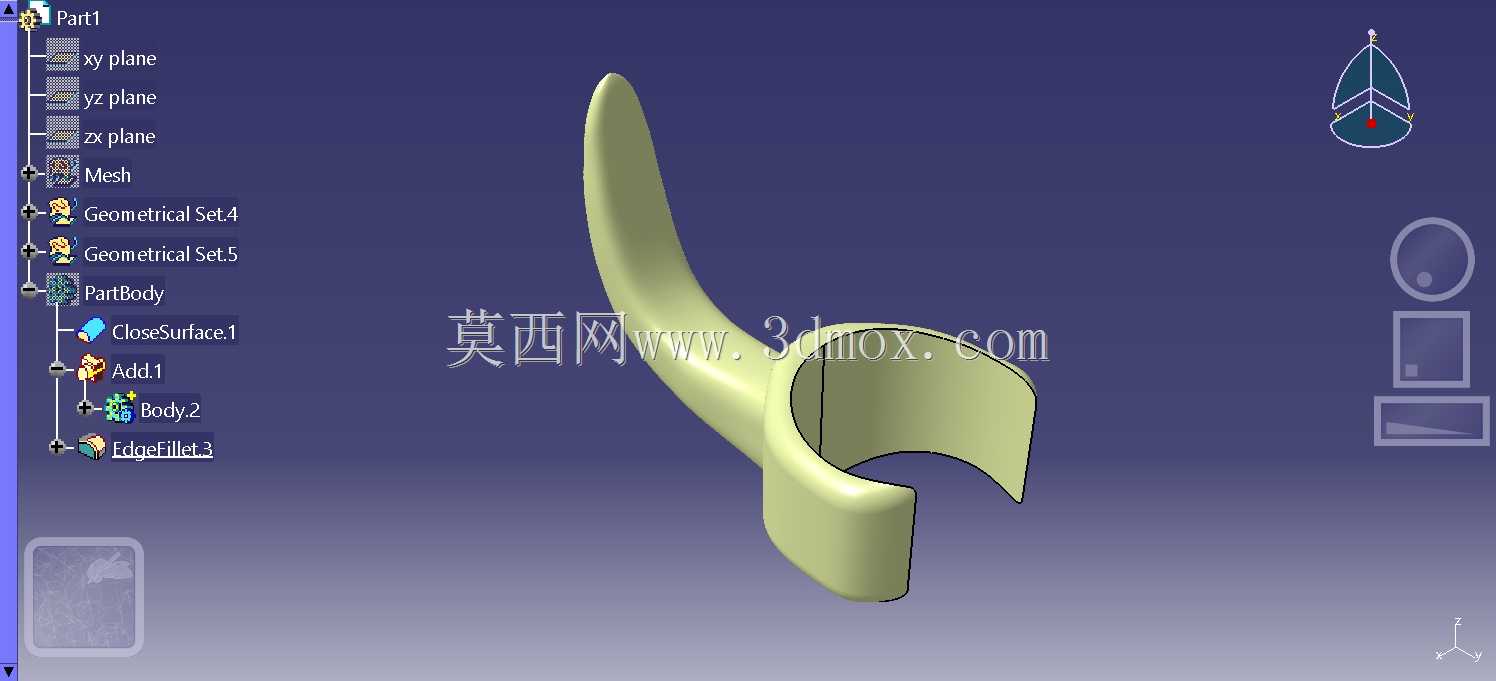

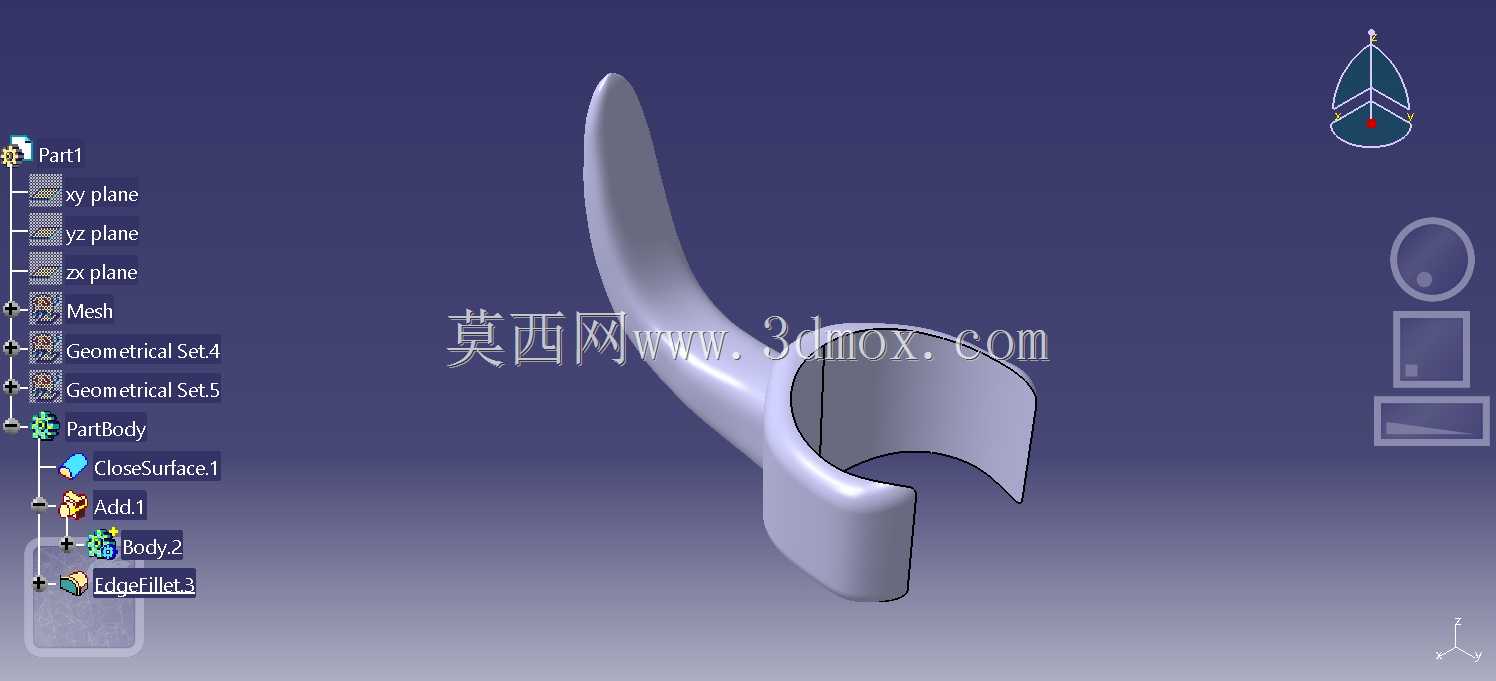

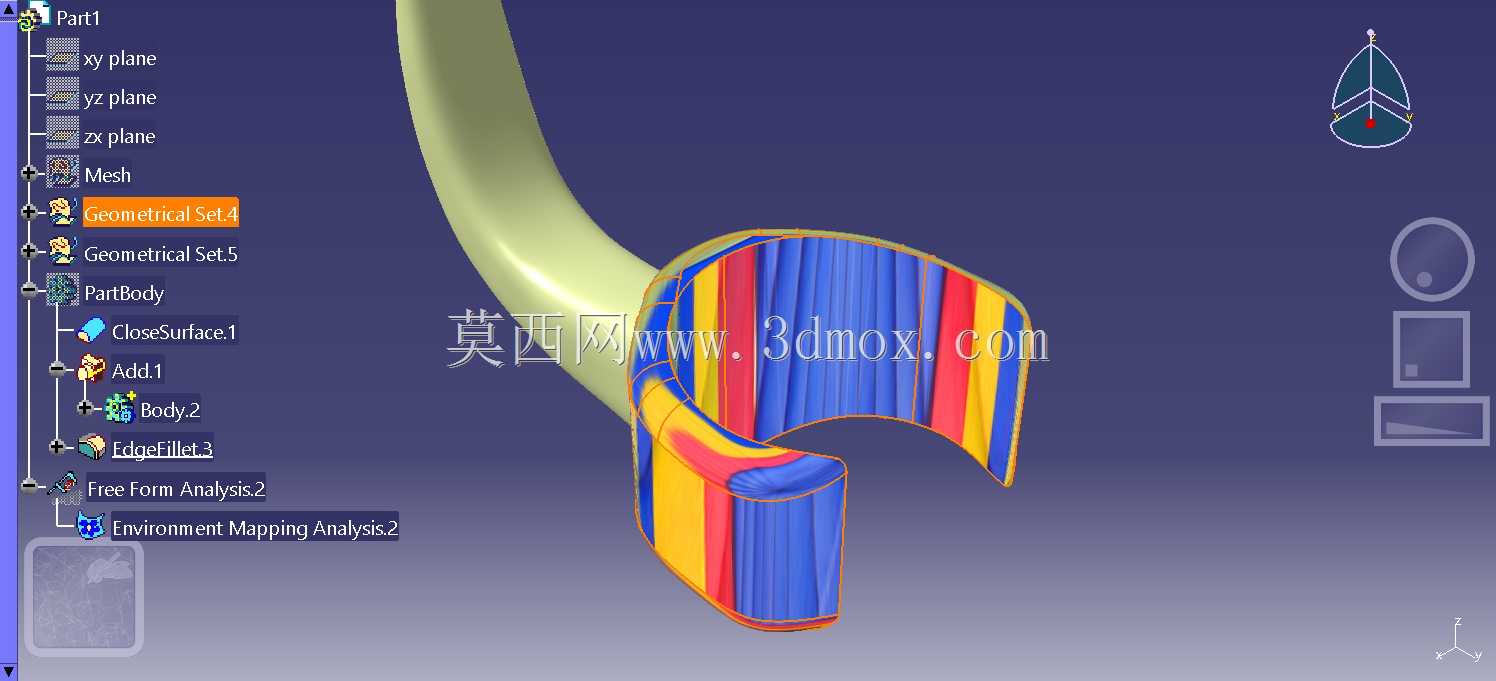

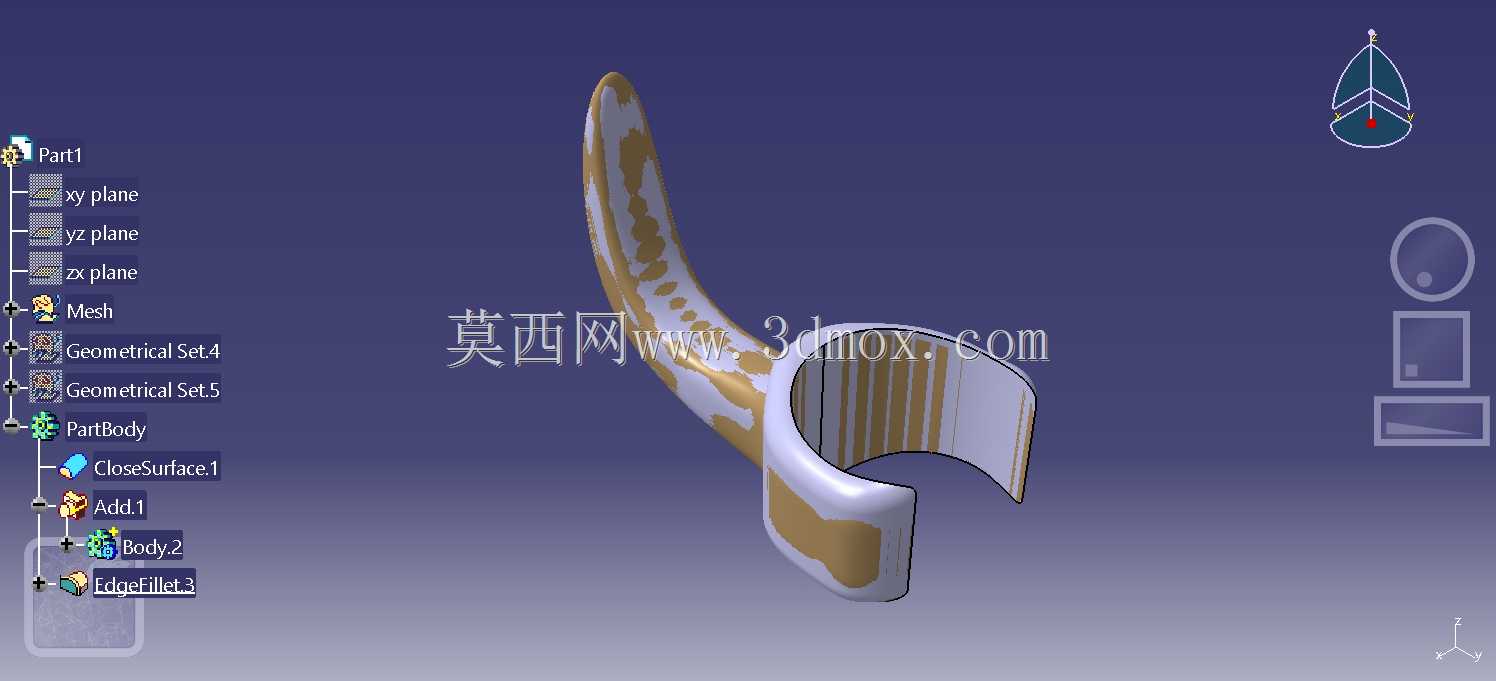

　　在轻工输送、物料吊挂、工位辅助承载的场景里，这类曲面挂钩的使用覆盖了从车间工位器具挂载、轻型物料临时悬挂到检测工装辅助定位的多个环节，和普通冲压折弯成型的片状挂钩不同，该结构采用连续变曲率的曲面过渡设计，没有尖锐的棱边应力集中点，在挂载接触柔性物料、带包覆层的工件时，不会出现局部压强过大刮伤工件表面的问题。从结构设计逻辑来看，整个挂钩的受力路径从上端的连接弯臂平滑过渡到下端的钩体承载区，建模阶段通过数字化形状编辑器完成自由曲面的搭建，过程中同步做了自由形态的曲率连续性检查，配合环境映射分析验证曲面的光顺度，避免出现局部曲面褶皱、曲率突变的问题，这类曲面质量问题在实际生产中会直接导致注塑或者冲压成型时出现料流不均、脱模卡滞，甚至使用阶段的应力开裂。

　　钩体的承载面采用内凹的弧形轮廓，接触区域的曲面弧度经过匹配调整，和常规圆柱形挂杆的贴合度更高，挂载时不会出现点接触的应力集中，挂入和取出工件的过程中，曲面的导向段做了渐进的弧度抬升，不需要刻意对准位置就能顺利将挂杆滑入钩体内部，操作的顺畅度比直角折弯的挂钩提升明显。上端的连接臂采用大曲率的弯转结构，弯转半径根据整体承载需求做了匹配，既保证连接端有足够的安装避让空间，不会和安装基座的边角产生干涉，又能让挂载的载荷顺着曲面均匀传递到安装固定端，不会在弯转位置出现应力峰值。

　　从安装边界的角度考量，该挂钩的整体外轮廓没有向外突出的尖锐结构，安装后相邻挂钩之间的最小安全间距可以控制在较小范围，适合密集排布的吊挂工位使用，比如喷涂线的工件悬挂、装配线的零部件临时吊挂场景，都能在有限的安装空间内布置更多挂载点，提升工位的空间利用率。钩体的开口尺寸做了适配性设计，能够覆盖常规直径范围内的挂杆，同时开口处的防脱曲面做了内收角度，挂载后即使出现小幅的晃动，工件也不会轻易从钩体中脱出，不需要额外加装防脱卡扣结构，减少了零件数量和后续的装配维护成本。

　　在形状分析环节，整个曲面的G2连续性覆盖了所有受力过渡区域，曲面的厚度采用均匀渐变的设计，在承载核心区厚度适当提升保证结构强度，在导向和边缘区域做了薄化处理，既减轻整体重量，又避免边缘过于厚重导致的物料挂入卡滞。建模过程中对所有的边缘都做了可变半径的圆角过渡，不同位置的圆角半径根据接触场景调整：和物料直接接触的承载面圆角半径更大，避免刮伤工件表面；和安装基座连接的位置圆角半径根据应力分布调整，降低连接位置的应力集中系数；外露的操作边缘圆角做了圆滑处理，操作人员拿取安装时不会被锐边划伤。

　　这类曲面结构的挂钩如果采用传统的二维图纸设计很难准确表达曲面的曲率变化，通过三维参数化建模的方式可以直接输出曲面数据，对接后续的数控加工或者模具成型工序，不需要后续反复修模调整曲面轮廓。实际使用中，这种一体化曲面结构没有拼接焊缝或者装配缝隙，不会积存灰尘或者油污，在有清洁要求的生产工位使用时，日常擦拭清理非常方便，不会出现卫生死角。针对不同的挂载载荷需求，只需要调整曲面的厚度参数和弯臂的曲率半径，就能快速衍生出不同承载等级的同系列挂钩，不需要重新搭建整体的曲面框架，设计复用性比传统的实体拼接建模方式高很多，能够快速响应不同工位的定制化挂载需求。
