T型公端电池连接器三维结构设计

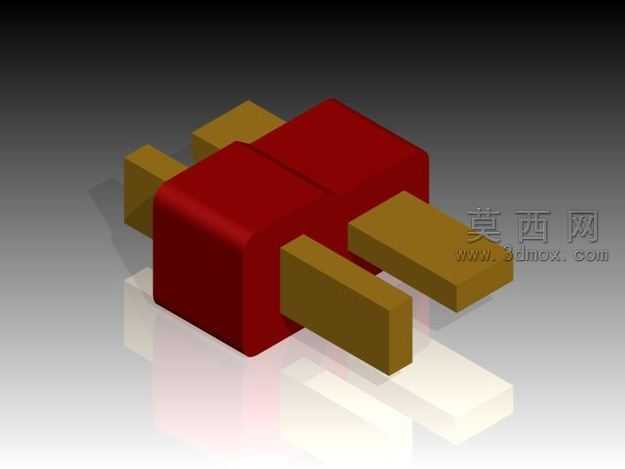

本作品为T型公端电池连接器的三维数字化设计成果，建模阶段采用参数化特征建模思路，先以基准平面定位核心绝缘基座的轮廓，通过拉伸、倒圆角等基础特征构建出红色绝缘主体的规整外形，基座边缘做了圆润过渡处理，既避免生产装配过程中的锐边划伤风险，也能提升插拔操作的握持手感。针对向外延伸的公端导电插片，建模时严格匹配电池对接端的插槽尺寸公差，插片采用等截面拉伸成型，根部与绝缘基座的衔接位置做了限位凸台结构设计，可在装配时精准定位插片的嵌入深度，防止长期插拔使用后插片出现松动移位的问题。渲染阶段采用哑光工程塑料材质赋予绝缘基座，还原常用连接器壳体的真实质感，导电插片则赋予黄铜金属材质，调整金属粗糙度参数模拟镀锡导电件的哑光金属光泽，场景采用渐变灰色背景搭配柔和的三点布光，主光从斜上方投射突出结构的立体层次，辅光弱化阴影死区，轮廓光勾勒插片与基座的边缘分界，让整体结构的装配关系清晰可辨。设计过程中充分考量连接器的实际使用需求，T型的布局结构可实现防呆功能，避免反向插接入造成的电池正负极短路问题，插片的间距、伸出长度均参照通用小型电池的对接接口规范设定，绝缘基座的内部预留了插片固定的卡槽结构，可在生产时通过注塑嵌装工艺完成插片与基座的牢固结合，整体结构紧凑无冗余设计，既满足导电连接的电气性能要求，也兼顾了批量生产的工艺可行性与日常使用的操作便捷性。
