氧化铍陶瓷法兰式250W射频功率电阻

　　射频链路里的终端负载与功率耗散环节，往往决定整套发射设备能否长期稳定工作。这类采用氧化铍陶瓷基体的法兰片式电阻，额定耗散功率达到250W，常见于广播发射机、雷达功放模块、射频测试仪器、无线通信基站以及高频医疗设备内部，用来吸收多余射频能量、实现端口匹配、抑制信号反射，也可作为耦合器、衰减器、隔离器中的内置功率负载。与普通碳膜或金属膜电阻不同，它的工作场景不仅要求阻值稳定，更要在高频段保持低寄生参数，同时把数百瓦热量迅速导出，因此结构设计从一开始就围绕热传导和射频接地展开。

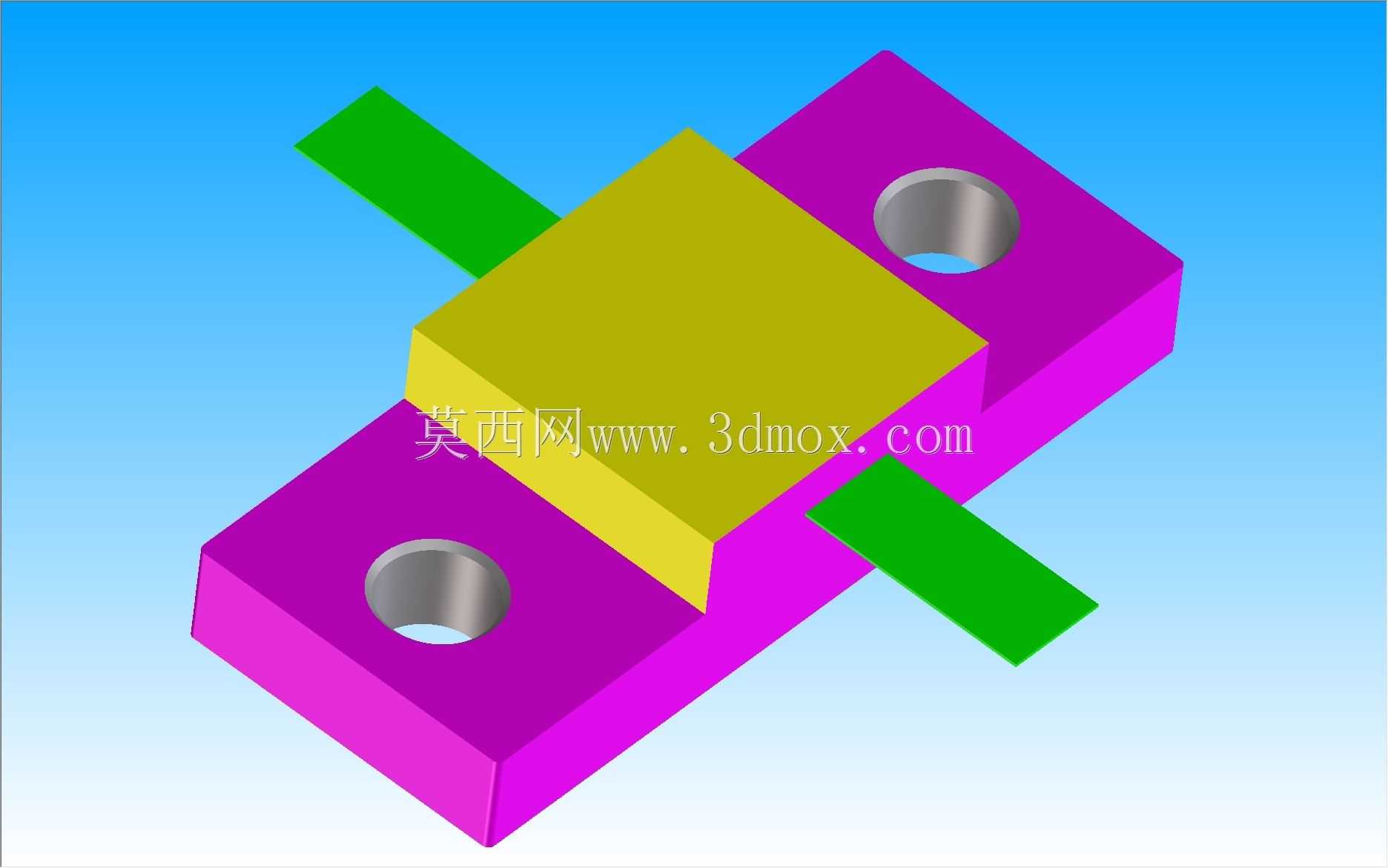

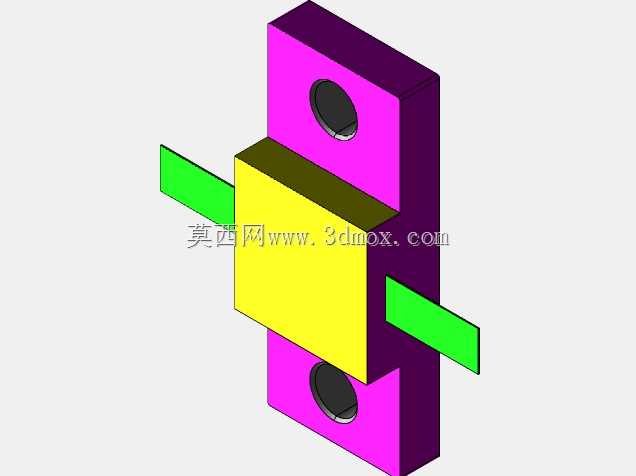

　　从三维结构看，元件主体由中部方形电阻功能区、两侧平直引出焊片以及底部一体化法兰安装板构成。中部方块为氧化铍陶瓷承载区，电阻膜层制作在陶瓷表面或内部，利用BeO材料远高于普通氧化铝陶瓷的导热系数，把电阻膜工作时产生的热量垂直传向下方金属法兰。两侧绿色引出端为扁平金属焊片，沿同一轴线向外伸出，便于在微带线、PCB或铜箔母线上直接焊接，减少引线长度带来的附加电感。法兰板呈矩形，两端各设一个圆形安装通孔，孔位对称分布，用于螺钉压紧安装到散热器或机壳壁面。

　　安装边界设计需要同时考虑机械固定、电气连接和热界面。法兰底面是主要散热面，装配时应与散热器加工面保持平整贴合，中间涂覆薄层导热脂或铺设导热垫，避免空气间隙形成热阻。两个安装孔决定了孔距范围，选型时要核对散热器上的螺柱位置，不能只看元件总长宽。由于法兰通常兼作射频接地端，安装面的导电性和表面处理会影响高频驻波比，铝合金表面镀镍或导电氧化的散热器更适合直接贴合；若散热器做了阳极氧化绝缘处理，则需在图纸阶段明确接地路径，或在法兰与散热器之间加入导电衬垫。

　　电阻区的方形轮廓并非随意造型。方形陶瓷片便于膜层图形布置，也使电流分布相对均匀，避免局部热点；其边长与功率等级直接相关，250W规格相比小功率型号具有更大的陶瓷面积和更厚的法兰铜层。两侧焊片宽度经过折中：过窄会增加直流电阻和高频电感，过宽则占用过多板面并增大寄生电容。在实际建模时，焊片厚度、折弯圆角以及与陶瓷体的交接段都应如实表达，因为这些细节会影响装配间隙和焊接应力。焊片伸出长度需满足波峰焊或手工焊的操作空间，同时不能与相邻元件或屏蔽罩发生干涉。

　　热设计是这类电阻应用中的核心。250W耗散并不意味着在任何环境下都能满载使用，实际允许功率取决于散热器温度、安装方式、气流条件和工作占空比。三维模型中法兰板的厚度、面积以及安装孔周围的实体区域，都对应热量扩散路径；螺钉拧紧时应采用对角顺序并控制扭矩，防止陶瓷因局部压力开裂。若设备内部存在振动或冲击，法兰固定比表面贴装器件更可靠，但焊片与PCB之间仍需考虑热膨胀失配，必要时在焊片下方预留应力释放弯或采用柔性连接。

　　射频性能方面，扁平引出端和宽法兰接地有利于降低寄生电感，使电阻在较高频率下仍接近理想纯阻特性。结构工程师在布局时应尽量缩短引出端到匹配电路的距离，减少过孔数量，并保证法兰下方接地连续。若用于大功率脉冲工况，还要关注脉冲峰值与平均功率的比值，避免膜层局部过热。模型中两个安装孔的沉头或倒角状态、法兰边缘厚度、陶瓷体与金属法兰之间的结合层，都会在热仿真和装配校核中产生影响，因此建模时不宜把这些部位简化成单一实体。

　　在设备整机内部，该电阻通常靠近功放管、环形器或射频输出端口布置，周围需要保留一定的绝缘距离和通风空间。其矩形法兰外形适合在铣平的散热器凸台上安装，两侧焊片则与微带板处于同一高度；设计支架或限位结构时，不能压到陶瓷体中央，只能约束法兰边缘。对于维护性要求较高的设备，螺钉孔位应留出工具操作空间，避免被电容、连接器或屏蔽盒遮挡。通过完整表达电阻体、焊片、法兰、安装孔及各部分厚度，该三维模型可直接用于装配干涉检查、热界面评估、散热器孔位规划和射频腔体布局，帮助结构与硬件工程师在样机加工前发现安装高度、接地路径和散热路径上的潜在问题。
