功率三极管加热器用柔性指状接触环

项目分类:通用机械零部件 发布时间:2022-03-28 ID:592936
  • 功率三极管加热器用柔性指状接触环
  • 功率三极管加热器用柔性指状接触环

  该接触环主要服务于功率三极管GI-46b的加热器供电回路,属于电子功率器件热管理与电连接结合的小型结构件。在发射机、功率放大设备及高频电源装置中,GI-46b这类三极管工作时需要稳定的灯丝加热,同时器件本体在热循环中会产生轴向与径向尺寸变化,普通刚性压接结构容易出现接触压力波动、局部打火或应力集中,指状柔性接触环正是为解决这一问题而设计。

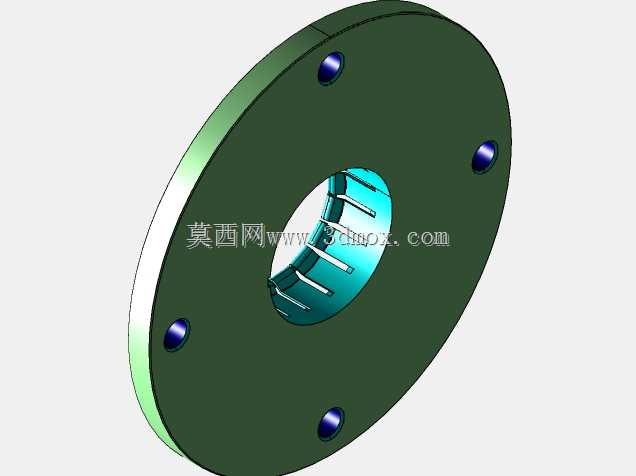

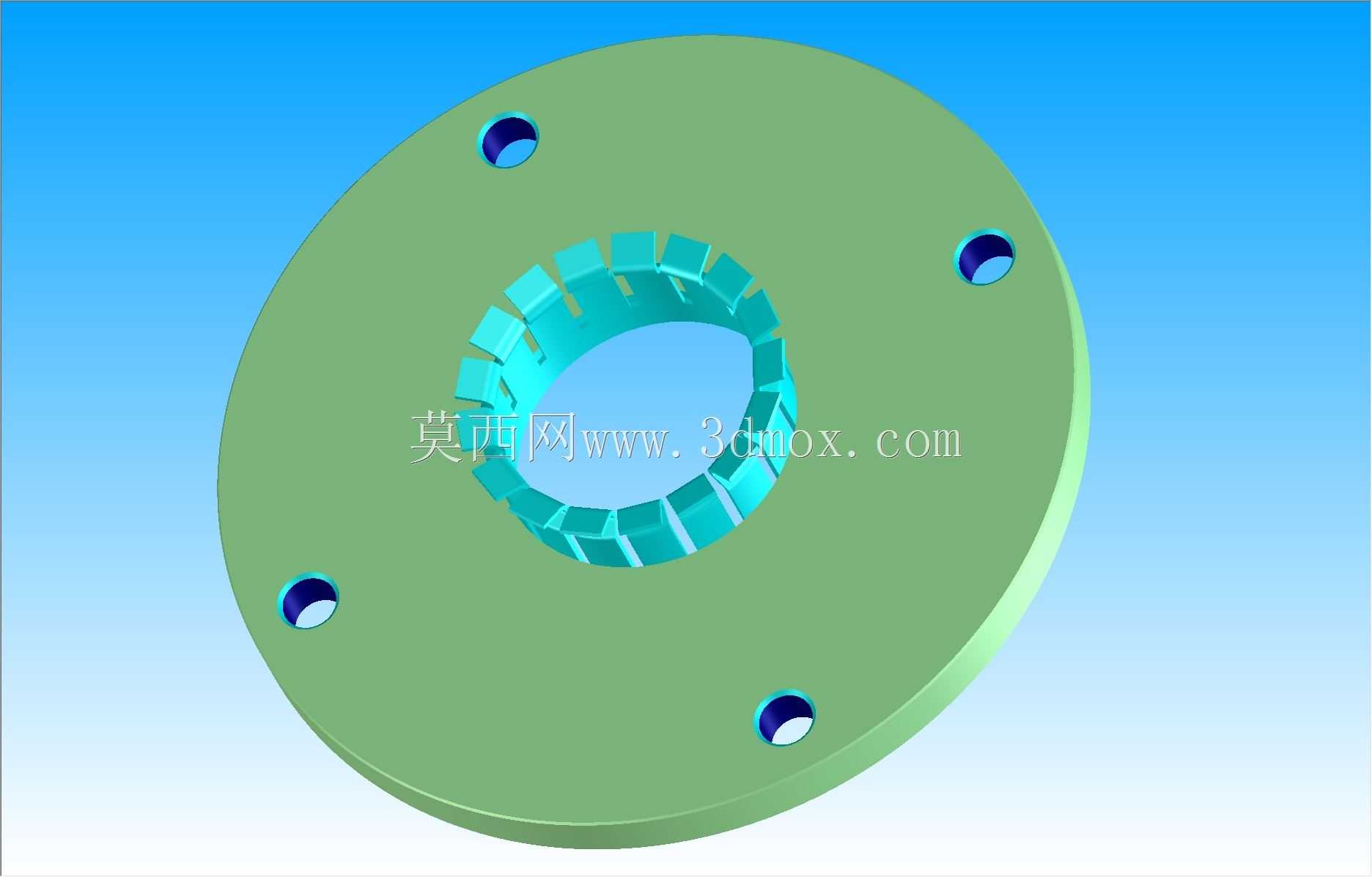

  从结构上看,零件整体呈薄圆盘形态,外缘均匀布置四个安装孔,用于与周边支座或器件基座形成螺钉固定。四个孔的位置决定了接触环的安装边界,设计时需要保证孔中心圆与中心接触区域同轴,避免装配后指状触点偏心压接。盘体外缘承担定位和承载功能,厚度方向保持较小尺寸,以控制整体装配高度;中心区域则由一圈连续分布的指状弹片组成,每一个指片向内延伸并在端部形成接触弧面。

  这种指状布局的核心作用,是把整圈刚性接触分解为多个独立弹性触点。器件加热电极插入中心孔后,各指片依靠自身弹性变形贴紧圆柱面,即使电极表面存在微小圆度误差,或者在温升后发生膨胀,多个触点仍能保持连续导电通路。与整体闭合环相比,分段指片降低了装配压入力,也减少了热膨胀差带来的附加载荷;与单点弹片相比,整圈布置又能提供更大的接触面积和更均匀的电流分布,降低局部接触电阻。

  建模时需要重点处理指片根部过渡。根部既是弹性变形区,也是应力集中区,圆角过小会在反复热胀冷缩后产生疲劳裂纹,圆角过大则会降低指片有效悬臂长度,使接触刚度升高。指片端部与电极接触的弧面半径也需要匹配,弧面过尖会划伤电极镀层,弧面过平又可能造成接触位置不确定。中心内孔并非单纯按电极公称直径取等径配合,而要结合镀层厚度、热膨胀量和所需预紧力确定,使常温装配后各指片产生可控弹性变形。

  外缘四个安装孔周边可根据实际受力情况设置局部加厚或沉孔,以保证螺钉压紧时盘面不发生翘曲。若盘面平面度不足,拧紧后会带动中心指片偏斜,表现为某一方向触点压力过大、对面触点虚接。因此在结构设计中,安装孔分布圆、盘体厚度、指片长度和宽度需要协同确定:较薄的盘体有利于减小整体高度,但会降低安装稳定性;较宽的指片可提高载流能力,却会增大插入力并削弱柔顺性。

  在实际使用场景中,该环通常安装在三极管加热器电极与供电支座之间,既传导加热电流,又补偿器件热位移。设备启动时,灯丝温度快速升高,电极沿径向膨胀,指片随之张开;设备停机冷却时,指片依靠弹性回复继续保持贴合。由于接触点沿圆周分布,电流不必集中通过某一狭窄区域,有利于降低发热和电蚀风险。对于需要频繁开关机的功率设备,这种结构比焊接引线或刚性卡箍更便于维护,更换器件时无需拆焊供电线路。

  从选型角度看,采用该类接触环时应核对三极管加热电极外径、安装孔节圆、盘体外径以及允许的轴向空间。若供电电流较大,可优先增加指片数量或增大单片截面;若器件热膨胀较明显,则应提高指片柔顺性并控制根部应力。三维建模过程中,可先建立外盘与安装孔基准,再以阵列方式生成均布指片,随后对根部和接触端进行统一倒圆,最后通过装配体检视电极插入后的干涉与接触状态。这样得到的模型既能用于工程图加工,也可直接用于后续的接触变形和导电能力校核。
