电网管配套20安双线射频扼流线圈

　　该双线射频扼流线圈主要面向电网管回路中的高频抑制与共模滤波场景，在电源入口、功率变换板、采样支路以及存在射频干扰的控制柜内较为常见。实际使用中，它并不承担主回路通断功能，而是利用绕组在高频段呈现的高阻抗特性，削弱沿导线传导的共模噪声、尖峰脉冲和射频串扰，使后级电路获得更稳定的工作边界。对于需要通过20安培持续电流的支路，线圈不能只按电感量选型，还必须同时校核导体截面积、温升、磁芯饱和裕度以及安装空间，否则在满载工况下容易出现发热偏高、阻抗跌落或滤波效果衰减。

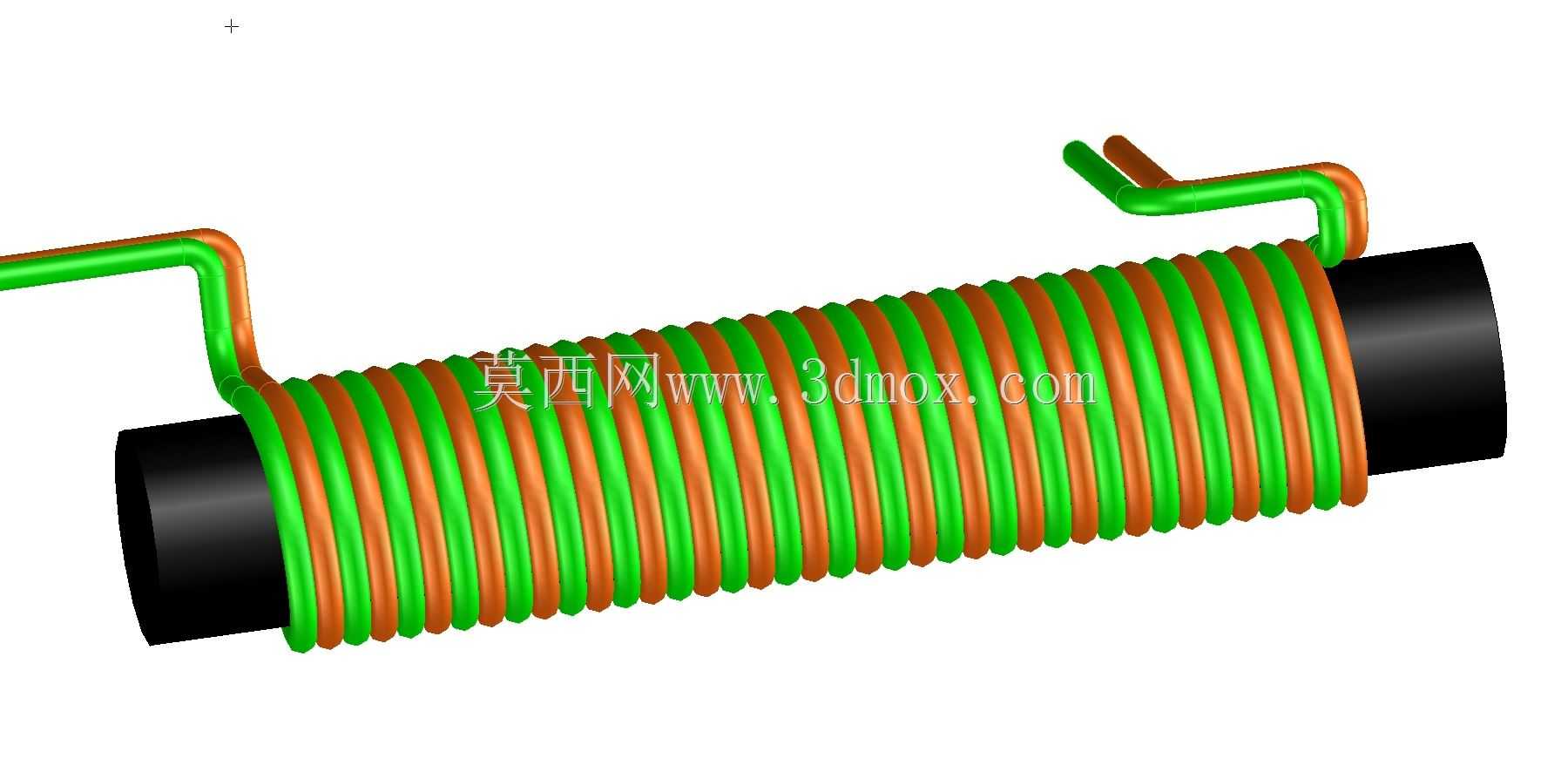

　　结构上，模型采用直径16毫米、长度100毫米的铁氧体棒作为磁芯载体。棒状磁芯相较于闭合磁路具有更开放的磁通分布，适合在射频段建立较高阻抗，同时可避免大直流偏置下迅速进入深度饱和。两根漆包铜线并行绕制，线径均为2毫米，总圈数20匝；双线并绕能够保证两支路在几何长度、匝间耦合和寄生参数上尽量一致，这对共模抑制尤其关键。若两根线绕制松紧不一、匝距偏差较大，差模分量与共模分量之间会发生不必要的转换，滤波端口的平衡度也会下降。

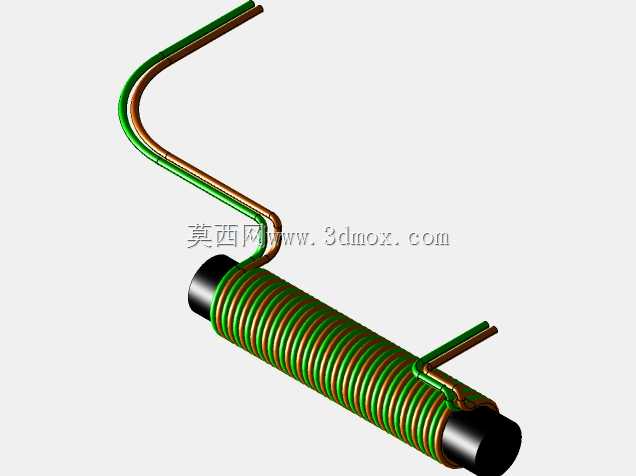

　　从绕组布置看，线圈沿磁棒轴向连续排布，端部留出黑色非绕线区段，既便于磁芯固定，也为端部引线弯折提供了安全距离。两根引出线分别采用绿色与橙色绝缘层区分，在装配时可直接对应不同极性或不同支路，减少接线误判。引线在出线位置做了近似直角的抬升与转向，这种处理不是单纯的外观造型，而是为了匹配PCB焊盘、接线端子或母排间距；在三维建模时，引线折弯半径需要与实际线材可承受的弯曲半径一致，若半径过小，生产中可能造成漆层损伤或铜线局部应力集中。

　　设计思路上，该件把载流、磁路和绝缘三个约束放在同一空间内平衡。2毫米铜线在20安培工况下具备较低直流电阻，可降低铜损；20匝匝数在给定磁棒长度上形成较均匀的覆盖，匝间留有稳定间隙，有利于散热并控制寄生电容。铁氧体棒的长度决定了绕组窗口和磁芯有效体积，直径则影响磁路截面与整体安装高度；在设备内部布置时，需重点核对线圈外径、磁棒两端伸出量以及引线折弯后的包络尺寸，避免与相邻电容、散热器、壳体壁面发生干涉。

　　安装边界方面，该扼流圈属于轴向细长型元件，适合沿导轨方向或板面长边方向布置。若采用螺钉固定磁芯端部，应预留夹持件位置，并在磁棒与硬质夹具之间加入弹性垫，防止振动工况下铁氧体受局部应力破裂。若采用板载焊接，引线伸出长度需要同时满足焊盘高度、爬电距离和底部空气流通要求；满载发热时，线圈周围不宜紧贴热敏器件或塑料薄壁件。对于强干扰回路，还应尽量缩短扼流圈与端口连接器之间的走线长度，否则被抑制后的导线可能再次耦合噪声。

　　建模过程中，绕组形态是还原工程特征的重点。双线并绕并非两根独立螺旋线简单叠加，而需保持每匝之间的相位关系、贴合程度和表面绝缘间距；磁棒端部、黑色端段与引线转折处也应保留真实几何关系，以便后续进行干涉检查、装配模拟或散热评估。对结构设计与器件选型人员而言，这类模型的价值不只在外形展示，更在于把磁芯尺寸、线材走向、安装包络和电气功能之间的约束直观呈现出来，为柜体布局、PCB开孔和线束走向设计提供可靠参照。
