小型径向引脚陶瓷圆盘电容器结构

　　这类圆盘形陶瓷电容在板级电路里承担高频耦合、退耦、温度补偿或脉冲吸收任务，常见于电源入口、信号采样前端、驱动缓冲以及测量仪表的小信号通道。由于介质为陶瓷材料，其寄生电感小、高频特性稳定，适合处理快速变化的电压边沿；在继电器、晶闸管、电机电刷附近，也常用来抑制瞬态尖峰，降低传导干扰。模型把圆形瓷体、包封边缘和两根直插引脚完整表达出来，结构工程师在做PCB布局、壳体避让和装配工装设计时，可直接据此校核空间关系。

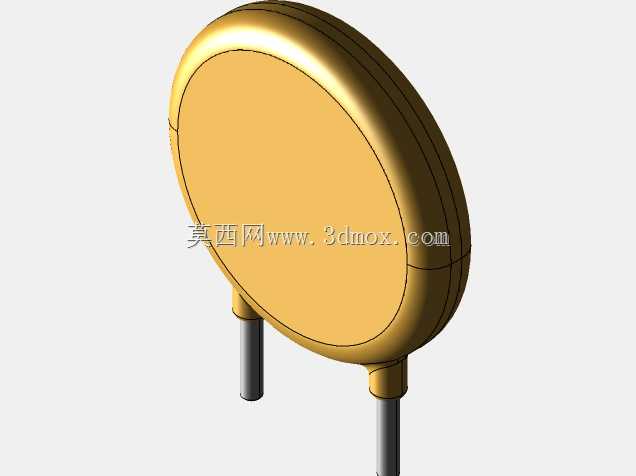

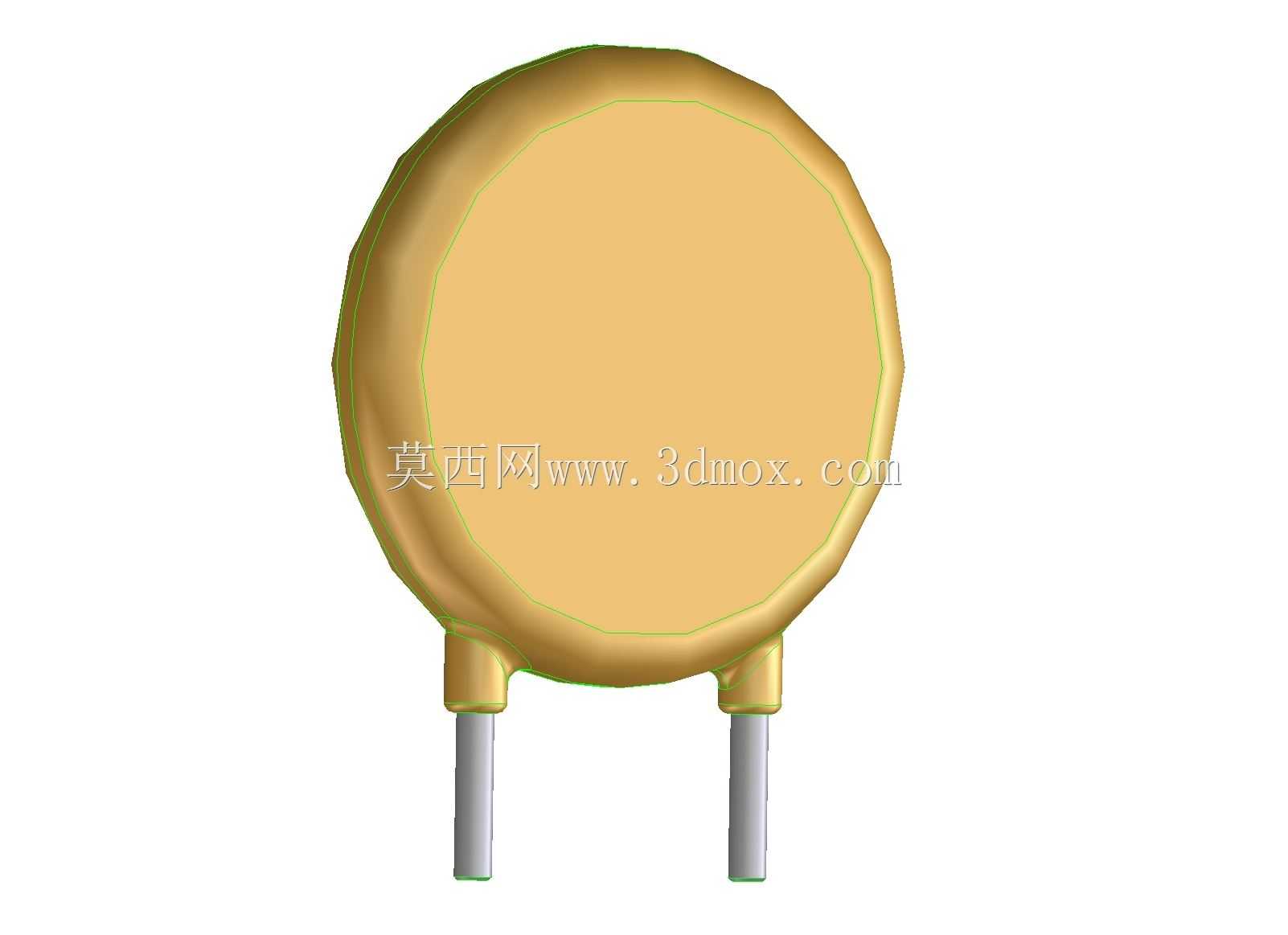

　　从外形看，主体为薄圆盘，直径约10毫米，边缘做了圆弧包封，避免瓷体棱角在装配中受力崩裂。两根引脚从同一侧平行伸出，属于典型径向引线封装；引脚中心距决定了PCB开孔位置，引脚长度则影响波峰焊后的剪脚高度和板底净空。实际选型时，不能只看电容标称容量，还要把盘体厚度、引脚直径、焊点外侧余量以及器件下方的清洗空间一起纳入。若设备存在振动，引脚与瓷体根部是应力集中区，布局上应让引脚轴线尽量平行于主要振动方向，或在焊点附近增加固定胶。

　　建模思路上，圆盘主体采用回转体方式建立，先确定瓷片半径与厚度，再在外侧叠加包封层形成圆润边界。引脚不是简单贴在圆盘表面，而是从底部包封体中伸出，因此根部需要做出过渡圆角，反映真实封装的机械连接。两根引脚保持等径、等长和平行关系，中心线位置与盘体中心对称，便于在装配中与PCB孔位对齐。若用于热设计评估，还可在该几何基础上赋予引脚材料和焊盘尺寸，分析焊接热影响区或通电后的温度梯度。

　　安装边界方面，器件直立插装时占用的是圆形投影区域，盘体下方到PCB表面之间要保留一定高度，便于焊剂挥发和清洗液流动。盘体周围不宜紧贴高大元件，否则会影响目视检查和返修；靠近金属外壳时，还要考虑盘体侧面与壳体的爬电距离。多颗电容并列布置时，除了引脚孔距满足加工能力，还应让相邻圆盘之间留出轻微间隙，防止插装偏差导致外封互相挤压。若采用自动插件机，引脚直线度、底端倒角和中心距一致性比单纯外观更关键，这些都能在三维结构中提前检查。

　　在电路功能上，陶瓷圆盘电容的价值在于提供低阻抗通路。电源退耦场景中，它靠近芯片电源引脚放置，用短走线连接电源与地平面，可减少环路面积；信号通路中，它与电阻配合形成滤波或时间常数网络，容量稳定性会直接影响测量精度。用于高压脉冲吸收时，盘体边缘包封和引脚根部绝缘距离决定耐压裕度，设计壳体或灌胶结构时不能压缩这部分空间。模型虽然不表现内部电极层数，但外部几何已经足以支持干涉检查、包装排布、接插件避让和工装夹具定位。

　　对于三维建模从业者，这类元件看似简单，却很考验封装建模的严谨性。圆盘不能只画成一个薄片圆柱，否则边缘包封缺失会导致装配体中出现不真实的锐利接触；引脚也不能无限延伸，必须给出可用于实际板高评估的长度。若把该模型放入整机层级，可进一步检查丝印方向、元件位号、测试点探针路径以及三防漆遮蔽范围。对设备选型人员而言，直观的外形比抽象尺寸表更容易发现布局冲突，尤其是在仪表壳体内部空间紧凑、元件高低错落的情况下，圆盘直径和引脚高度往往决定了上盖能否顺利闭合。

　　整体而言，该结构围绕直插陶瓷电容的真实封装关系建立，既保留了圆形瓷体的识别特征，也明确了径向引脚的安装约束。它适合用于PCB装配仿真、电子设备结构校核、工艺演示以及元器件标准库建设。设计时把包封圆角、引脚根部过渡和对称中心距处理准确，后续生成工程图、装配指导书或检测基准时就会减少反复修改，也能让机械与电子团队在同一几何基础上沟通安装要求。
