内燃机进排气系统简易提升阀结构

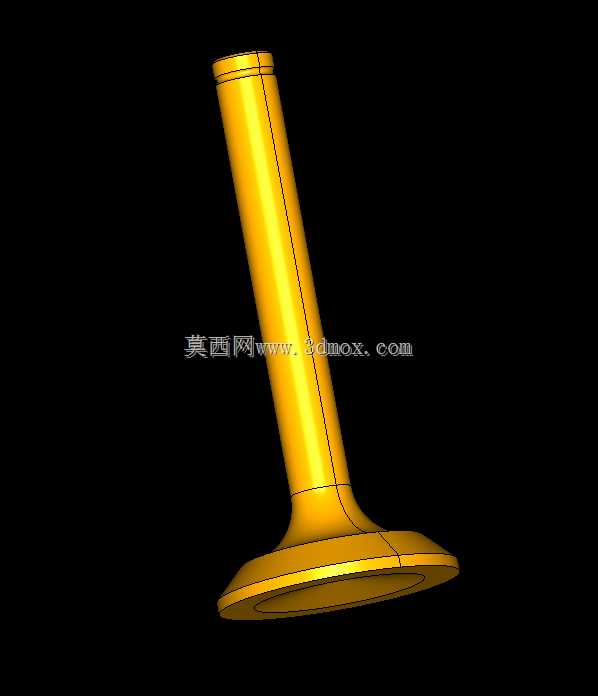

　　提升阀常见于内燃机配气机构，也可在部分流体切换、节流和启闭装置中作为执行元件使用。其核心任务是在规定行程内打开或关闭通道，使介质按工况要求进入或排出，同时在关闭状态下形成可靠密封。图中模型呈现的是一种结构非常简化的提升阀，整体由细长阀杆与底部扩口阀盘组成，没有额外弹簧、锁夹、摇臂或驱动机构，适合用于原理展示、运动校核、教学演示以及早期方案阶段的空间占位。

　　从实际用途看，这类构件最典型的工作环境是发动机气缸盖。阀盘落在阀座上时，底面与气道口贴合，阻断气流；阀杆受凸轮、摇臂或挺柱驱动后沿轴向抬起，阀盘离开阀座，介质便从阀盘与阀座之间形成的环形间隙通过。由于气流需要绕阀盘边缘转向，阀盘直径、锥角、升程和阀杆直径都会直接影响流通面积与流动阻力。模型中阀杆较长，说明设计时需要把驱动端布置在距离气道较远的位置，同时保证运动过程中阀盘不与周围壁面、弹簧或其他机构发生干涉。

　　该模型的外形特征比较明确：上部为等截面圆柱杆，用于导向和传递升程；下部逐渐过渡为圆盘形阀头，圆盘边缘形成较宽的密封接触区。杆部与头部之间采用平滑过渡，这种处理并非单纯为了外观，而是为了降低应力集中。提升阀在反复启闭过程中会承受落座冲击、热负荷和气体压力，若过渡区圆角过小，长期运行后容易在杆头连接处产生疲劳裂纹。模型保留了连续曲面，便于后续在有限元分析中对该区域进行网格细化，评估不同升程和压力下的应力分布。

　　密封面是提升阀设计的关键部位。实际产品中，阀盘与阀座通常采用锥面配合，常见锥角多在三十度到四十五度之间。锥面既有利于落座时自动对中，也能在相同轴向力下获得较大的密封比压。图中模型虽然没有把阀座一并表达，但底部圆盘的外缘已经给出了密封带所在位置。进行装配设计时，需要以该密封带为基准确定阀座圈、气道口和气缸盖底面的相对位置；若密封带偏内，会减小有效流通直径；偏外则可能导致阀盘边缘壁厚不足或热容量下降。

　　从安装边界看，阀杆直径决定了导向孔的尺寸，也影响导管长度和润滑方式。阀杆过长时，侧向力会在导向面产生较大磨损，因此在布置摇臂或凸轮接触点时应尽量减小偏心。阀盘直径则必须小于安装通道内可通过的最大轮廓，否则装配时无法从气道侧或弹簧侧装入。对于内燃机气门，还要预留弹簧安装高度、弹簧座和锁夹的空间；本模型省略这些附件后，可把它作为一个基础运动体，在总装中先验证升程范围内的包络体，再逐步细化弹簧、导管和驱动件。

　　设计思路上，这种简易模型适合采用回转体方式建立。先绘制阀杆和阀盘的轴向半剖面，再通过旋转生成主体，随后在杆头过渡处调整圆角和拔模斜率。若用于热机工况，还需要在阀盘背面增加减重凹腔或加强筋，以降低质量并改善散热；若用于普通低温流体控制，则可保持较厚实的圆盘结构以提高刚性。模型表面没有开设沟槽、键槽或连接螺纹，说明当前阶段重点在外形与流道关系，而不是详细制造。后续出工程图时，应补充杆部公差、阀盘端面跳动、密封面粗糙度以及端部热处理要求。

　　在流道匹配方面，提升阀开启后的流通能力并不完全由阀盘直径决定。低升程时节流位置主要集中在阀座锥面附近，高升程时阀杆和阀盘背部也会产生绕流损失。因此在三维建模时，应把阀盘升程作为可调参数，分别检查最小升程、常用升程和最大升程下的环形开口面积。对于需要进行流体仿真的项目，可直接从该模型抽取流体域，在阀盘周围建立边界层网格，观察密封带附近的流速和压力变化。

　　从结构校核角度看，阀杆主要承受轴向载荷和落座冲击，阀盘则承受介质压力造成的弯曲。若阀盘较薄，在高压差下会产生挠曲，使密封面局部张开；若阀盘过厚，则运动质量增大，会加剧冲击和磨损。简化模型提供了清晰的几何主体，便于工程师通过调整杆径、盘厚、过渡圆角和密封面位置，在强度、质量和流通能力之间取得平衡。对于教学或方案评审而言，这种去除了复杂附件的表达也更容易让人把注意力集中在提升阀最基本的启闭原理和安装边界上。
